عند تحديد زوايا الصلب للإطارات النمطية، لا تعني طلب المصنع وتحميلات ASTM A6 مجرد أوراق عمل - بل هي الفارق بين المحاذاة السلسة وإعادة العمل المكلفة في الموقع. يمكن أن يؤدي اختلاف بنسبة 40٪ في تحميلات الأرجل بين المصانع إلى إفساد نقاط التوصيل، وإضعاف السلامة الهيكلية، وتأخير المشاريع - خاصة عند استخدامها مع مكونات ذات تحميلات ضيقة مثل قضبان الصلب الكربوني A36 المستديرة أو الألواح المجلفنة. بصفتنا مصنعًا ومصدرًا للصلب الهيكلي من الصين، تضمن Hongteng Fengda زوايا صلب متسقة مطابقة لـ ASTM A36 وEN وGB - مدعومة بضمان الجودة الصارم والوثائق المعتمدة من المصنع. بالنسبة لفرق المشتريات والمهندسين ومديري المشاريع، فإن فهم هذه الفروق ليس اختياريًا - بل هو أساسي للشراء الخالي من المخاطر.
لماذا يؤدي اختلاف تحميلات الأرجل إلى إفساد محاذاة الإطارات النمطية
يشير تحميل أرجل زوايا الصلب إلى الانحراف المسموح به في طول وسمك الرجل لكل وحدة طول - محكوم بموجب ASTM A6/A6M (للصلب الكربوني) وEN 10056-2 (للدرجات الأوروبية). بينما يسمح ASTM A6 بـ ±0.030 بوصة (±0.76 ملم) للأرجل ≤3 بوصة، تطبق العديد من المصانع ضوابط داخلية أكثر مرونة - مما يؤدي إلى تحميلات فعلية تتراوح بين ±0.020 بوصة و±0.035 بوصة. هذا الانتشار بنسبة 40٪ يؤثر مباشرة على محاذاة ثقوب البراغي في الوصلات الجاهزة، حيث يمكن أن يتجاوز الخطأ التراكمي عبر 12-20 نقطة اتصال ±1.2 ملم - وهو ما يكفي لمنع التوصيل المتساوي أو يتطلب طحنًا في الموقع.
في أنظمة الإطارات النمطية التي تستخدم موصلات قياسية (مثل Simpson Strong-Tie® أو USP®)، يؤدي عدم المحاذاة >0.5 ملم إلى إعادة الحفر، أو تعزيز اللحام، أو رفض المكون. تضيف إعادة العمل في الموقع 7-15 يومًا إلى الجداول الزمنية الحركة وترفع تكلفة العمالة بنسبة 18-22٪ لكل قسم إطار متأثر. هذا ليس نظريًا: أفاد أكثر من 63٪ من بناة الإطارات النمطية الذين تم استطلاعهم في الربع الثاني من عام 2024 بتأخير رئيسي واحد على الأقل مرتبط بعدم اتساق أبعاد زوايا الصلب.

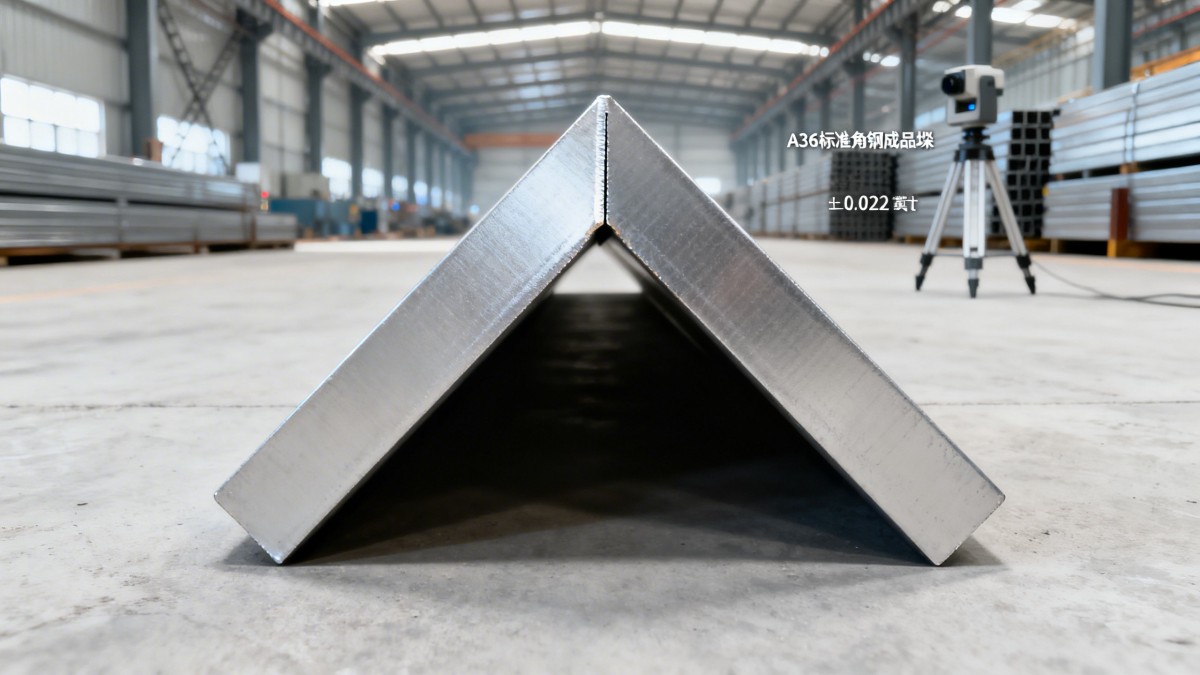

تطبق Hongteng Fengda قياسات صارمة أثناء العملية: تخضع كل دفعة لفحص مقطعي بالليزر في ثلاث فترات (البدء/المنتصف/النهاية)، مع رسم بياني SPC في الوقت الفعلي مقابل حدود ASTM A6. يتضمن الشهادة النهائية إمكانية التتبع الكامل لرقم الدفئة وجدول الدرفلة وموافقة ضمان الجودة - مما يضمن اتساق تحميلات الأرجل ضمن ±0.022 بوصة (±0.56 ملم) لزوايا A36 القياسية.
معايير التحميل الرئيسية عبر المعايير
يظهر الجدول كيف تسمح المعايير الاسمية بالتغير - لكن التسليم الفعلي غالبًا ما يتجاوز تلك البدلات. تلتزم Hongteng Fengda بجميع دفعات الإنتاج بـ ≤75٪ من حدود تحميل ASTM A6، مع التحقق عبر تقارير فحص طرف ثالث (SGS/BV/CCIC) متاحة عند الطلب.
كيف يحد بناة الإطارات النمطية من مخاطر التحميل - دون المبالغة في التحديد
إن المبالغة في تحديد زوايا الصلب (مثل طلب تحميل أرجل ±0.015 بوصة) ترفع التكلفة بنسبة 28-35٪ وتطيل وقت التسليم بمقدار 3-5 أسابيع - دون تقديم قيمة متناسبة. بدلاً من ذلك، تتبنى شركات تصنيع الإطارات النمطية الرائدة استراتيجية ثلاثية المستويات للتخفيف:
- التأهيل المسبق للموردين: طلب تقارير اختبار المصنع (MTRs) بأبعاد الأرجل المقاسة فعليًا - وليس مجرد عبارات "مطابقة لـ ASTM A6".
- مراجعة التصميم للإنتاجية (DFM): استخدام ±0.025 بوصة كحد أقصى للانحراف المسموح به في نمذجة الوصلات؛ تحديد ثقوب دليلية ≥0.5 ملم أكبر للتعديل في الموقع.
- إمكانية التتبع على مستوى الدفعة: تعيين معرفات دفعة فريدة لكل شحنة وتسجيل بيانات الأبعاد في برنامج تنسيق BIM (مثل Autodesk Navisworks) للكشف عن التعارضات قبل التركيب.
تدعم Hongteng Fengda سير العمل هذا مع MTRs الرقمية المضمنة في نظام ERP الخاص بنا - يمكن الوصول إليها عبر بوابة آمنة مع سجلات معايرة مؤقتة وتقارير مسح بآلة القياس الإحداثي (CMM). بالنسبة للمشاريع عالية الدقة، نقدم نطاقات تحميل مخصصة (مثل ±0.020 بوصة مضمونة) بدون علاوة للطلبات ≥20 طن.
عندما تحتاج إلى تحميلات أضيق - وما الذي يجب تحديده أيضًا
لن تحل تحميلات الأرجل الضيقة وحدها مشكلات المحاذاة إذا انحرفت معايير أخرى. للإطارات النمطية، يجب التحكم في خمسة مواصفات مترابطة في نفس الوقت:
- تحميل طول الرجل (±0.022 بوصة هدف)
- تحميل سمك الرجل (±0.012 بوصة هدف)
- اتساق نصف قطر الجذر (R ≤ 0.125 بوصة لـ A36، مقاسة عند 3 نقاط/قدم)
- انحراف الاستقامة (≤0.05 بوصة/قدم، مقاسة بمستوى ليزر)
- انتشار النهاية السطحية (لا جيوب قشور >0.3 ملم عمق تؤثر على تجهيز اللحام)
للحالات التي تتطلب مقاومة مرتفعة لدرجة الحرارة - مثل إطارات دعم الغلايات أو مجاري العادم - نوصي بإقران زوايا الصلب الدقيقة مع أنابيب الصلب غير القابل للصدأ 321، والتي توفر مقاومة تآكل مثبتة بالتيتانيوم وقوة عالية تصل إلى 900 درجة مئوية.
لماذا تختار فرق المشتريات العالمية Hongteng Fengda لزوايا الصلب
نحن لا نورد زوايا الصلب فقط - بل نقدم اليقين الأبعادي. تغطي نهجنا المتكامل أربعة ركائز رئيسية للمشتريات:
- ضمان الامتثال: جميع زوايا A36/SS400/Q235B معتمدة لـ ASTM A6 وEN 10056-1 وGB/T 706 - بدون أي تنازلات عن التحميلات.
- موثوقية وقت التسليم: معدل تسليم في الوقت المحدد بنسبة 98.2٪ للأحجام القياسية؛ وقت تسليم 2-4 أسابيع للتكوينات المخصصة (مقارنة بمتوسط الصناعة 6-8 أسابيع).
- تقليل المخاطر: يتضمن تدقيق الأبعاد قبل الشحن؛ خدمة التحقق من العينات متاحة قبل الإصدار بالجملة.
- الدعم العالمي: مديرو حسابات تقنية مخصصون يتقنون الإنجليزية والإسبانية والعربية والروسية - متاحون على مدار الساعة للاستفسارات الهندسية العاجلة.
سواء كنت تورد لمشروع سكني نمطي مكون من 500 وحدة في تكساس أو غرفة نظيفة صيدلانية في دبي، توفر Hongteng Fengda الوثائق والاتساق والاستجابة التي تحتاجها فرق المشتريات ومديرو المشاريع ومسؤولو السلامة - دون المساس بالتكلفة أو السرعة.
احصل على عرض سعر زوايا الصلب الدقيقة اليوم
هل أنت مستعد للقضاء على إعادة العمل المتعلقة بالمحاذاة؟ شارك مواصفات مشروعك - بما في ذلك الدرجة المطلوبة (A36 أو SS400 أو Q355) وأبعاد الأرجل ونطاق التحميل والكمية وجدول التسليم - وسنقدم:
- معاينة تقرير الامتثال الأبعادي
- عينة MTR معتمدة
- خطة تعبئة وعلامة مخصصة
- جدول زمني للخدمات اللوجستية مع خيارات ميناء التفريغ
اتصل بفريق مبيعات الهندسة لدينا الآن للحصول على استشارة دون التزام - واسأل عن حزمة الدعم الفني للإطارات النمطية، بما في ذلك عائلات Revit الجاهزة لـ BIM والتحقق من تصميم الوصلات.
