إن اختيار حديد الزاوية المناسب لهياكل المقطورات لا يتعلق فقط بالمقاس—بل يبدأ بالسماكة، ومتطلبات الحمولة، والمتانة على المدى الطويل. سواء كنت تشتري زاوية فولاذية لأعمال البناء، أو تقارن حديد الزاوية للأرفف، أو تقيّم مورّد زوايا من الفولاذ المقاوم للصدأ لمقاومة التآكل، فإن فهم خيارات السماكة العملية يساعد المشترين، والمصنعين، وفرق المشاريع على تجنب الفشل، والتحكم في التكلفة، وبناء هياكل مقطورات تصمد في ظروف العمل الحقيقية.
بالنسبة لبنّائي المقطورات، تمثل السماكة النقطة التي يتحول فيها الحكم الإنشائي إلى هندسة عملية. فقد يشترك مقطعان زاويان في الأبعاد نفسها للأجنحة، ولكنهما يقدمان أداءً مختلفًا جدًا عند التعرض لاهتزازات الطريق، والأحمال الموضعية، والالتواء، والصدمات، ودورات التوقف والانطلاق المتكررة. وفي شراء الفولاذ، يؤثر هذا الفرق في هامش الأمان، وجودة اللحام، والعمر التشغيلي، والتكلفة الإجمالية للمقطورة النهائية.
كُتب هذا المقال للمصنعين، والمقيّمين الفنيين، والمشترين، ومديري المشاريع، والموزعين، وصنّاع القرار في الأعمال الذين يحتاجون إلى إرشادات واضحة بشأن حديد الزاوية لتطبيقات المقطورات. وهو يركز على كيفية تأثير اختيارات السماكة في قوة الهيكل، وكفاءة التصنيع، ومقاومة التآكل، والفحص، وقرارات التوريد ضمن سياق إمداد الفولاذ.
لماذا تهم السماكة أكثر مما يتوقعه العديد من مشتري المقطورات
في تصميم المقطورات، لا تعد سماكة حديد الزاوية مجرد تفصيل أبعادي. فهي تؤثر مباشرة في صلابة المقطع، ومقاومة الانبعاج الموضعي، وسلوك حرارة اللحام، وأداء الكلال تحت الخدمة الدورية. ونادرًا ما يتعرض هيكل المقطورة لحمل ساكن واحد فقط. فعادة ما يواجه 3 أنواع من الإجهاد في الوقت نفسه: الحمولة الرأسية، والحركة الالتوائية الناتجة عن الأرض غير المستوية، والاهتزاز المتكرر أثناء النقل.
قد يبدو حديد الزاوية الرقيق فعالًا من حيث التكلفة في مرحلة الشراء، ولكن إذا انخفضت السماكة عن المتطلب العملي لفئة المقطورة، فقد ينحرف الهيكل بشكل مفرط أو يتشقق قرب طرف اللحام مع مرور الوقت. وفي العديد من الإنشاءات الخفيفة، يمكن أن تؤدي الزيادة من 3 mm إلى 5 mm في السماكة إلى تحسين كبير في الصلابة، خاصة في أعضاء قضيب الجر، والدعامات العرضية، والقضبان المحيطية التي تتعرض لنقل أحمال مركزة.
وبالنسبة لمصنّعي الفولاذ والمصدرين، فهذه أيضًا نقطة تصبح فيها عملية التواصل مع المشتري مهمة. فكثيرًا ما يحدد العملاء مقاس الجناح فقط، مثل 50 x 50 mm أو 75 x 75 mm، مع إغفال سماكة الجدار. ومن الناحية الإنشائية، لا يمكن اعتبار زاوية 50 x 50 x 3 mm وزاوية 50 x 50 x 6 mm بديلين لبعضهما لبعض عند مستوى خدمة المقطورة نفسه، حتى لو بدا الشكل الخارجي متشابهًا.
ظروف الإجهاد النموذجية في هياكل المقطورات
قد يعمل هيكل المقطورة في الاستخدام الزراعي، أو النقل داخل المصانع، أو لوجستيات البناء، أو النقل على الطرق. وتنتج كل بيئة ملف إجهاد مختلفًا. فقد تتعرض مقطورة حديقة صغيرة لرحلات قصيرة وسرعات أقل، في حين قد تواجه مقطورة خدمات أو معدات نقلًا بسرعة 60–100 km/h، وكبحًا حادًا، وتحميلًا غير متوازن، وتعرضًا متكررًا للرطوبة، أو الطين، أو أملاح إزالة الجليد.
وهذا يعني أن السماكة يجب أن تُختار مع مراعاة 4 نقاط تقييم على الأقل: الحمولة الإجمالية المتوقعة، وطول البحر بين الدعامات، وتكرار الاستخدام، وظروف الطريق أو الموقع. وبالنسبة للمشترين الذين يقارنون بين عروض أسعار متعددة، تكون هذه العوامل 4 غالبًا أكثر فائدة من سعر الوحدة وحده عند اتخاذ القرار بين خيارات الزوايا الفولاذية الأخف والأثقل.
أهم مخاطر الفشل عندما تكون السماكة المحددة أقل من المطلوب
- انثناء مفرط في الهيكل يسرّع ارتخاء الوصلات وتشوه السطح.
- تشققات قرب اللحامات بعد دورات اهتزاز متكررة، خاصة عند تقاطعات الأعضاء العرضية.
- التواء الأجنحة أو تشوه الحواف أثناء أحمال الصدمات ووضع الحمولة خارج المركز.
- ارتفاع وتيرة الصيانة خلال 6–12 شهرًا من الخدمة في التطبيقات الشاقة.
لذلك، في التوريد العملي، يجب التعامل مع حديد الزاوية لاستخدامات المقطورات على أنه قرار إنشائي، وليس عملية شراء سلعية تعتمد فقط على المظهر أو المقاس الاسمي. ويساعد المصنعون الموثوقون المشترين على تقييم السماكة إلى جانب الدرجة، والتفاوتات، والمعايير، وظروف التصنيع اللاحقة.

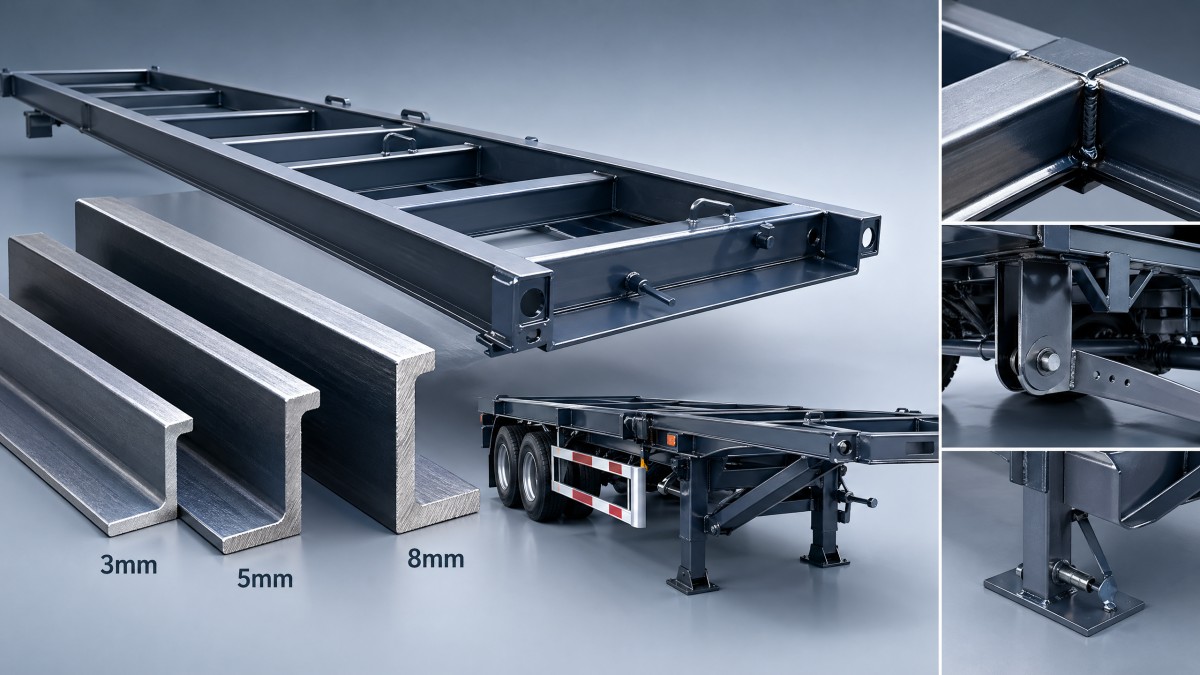

نطاقات السماكة العملية لتطبيقات المقطورات المختلفة
على الرغم من أن المواصفة النهائية يجب التحقق منها من خلال الحسابات التصميمية والمتطلبات المحلية، فإن السوق يستخدم بعض نطاقات السماكة الشائعة كنقطة بداية. وتساعد هذه النطاقات الفرق الفنية على تصفية الخيارات المناسبة قبل الانتقال إلى الهندسة التفصيلية. والمفتاح هو مواءمة السماكة ليس فقط مع قدرة التحمل الوزنية، بل أيضًا مع هندسة المقطورة وتكرار الخدمة.
فعلى سبيل المثال، قد تعمل مقطورة صغيرة خفيفة الخدمة تحمل أحيانًا أحمالًا منزلية أو لتنسيق الحدائق باستخدام حديد زاوية بسماكة 3–4 mm في بعض الأعضاء المختارة. وعلى النقيض من ذلك، غالبًا ما تتجه مقطورات الخدمات التجارية، أو مقطورات الماشية، أو ناقلات الآلات، أو مقطورات خدمة البناء إلى سماكات 5–8 mm في قضبان الهيكل الرئيسية، تبعًا للبحر، وترتيب المحاور، واستراتيجية التدعيم المحلية.
يوفر الجدول أدناه إطار مقارنة عمليًا يُستخدم كثيرًا أثناء مناقشات الشراء. وهو ليس بديلًا عن الاعتماد الهندسي، لكنه يساعد على مواءمة فرق الشراء، والتصنيع، وإدارة المشاريع حول توقعات إنشائية واقعية.
الخلاصة الأساسية هي أن «الأكثر سماكة» ليس دائمًا أفضل بشكل مطلق، لكن تحديد سماكة أقل من المطلوب غالبًا ما يكون الخطأ الأعلى تكلفة. فالمواد كبيرة الحجم تزيد الوزن الذاتي، وتكلفة النقل، وأحيانًا زمن التصنيع، ومع ذلك فإن المواد الرقيقة أكثر من اللازم قد تؤدي إلى إعادة العمل، ومشكلات الضمان، وأعطال الخدمة التي تكلف أكثر بكثير من التوفير الأولي في الفولاذ.
كيف تتفاعل السماكة مع مقاس الجناح
إن زيادة أبعاد الجناح لا تعوض تلقائيًا عن عدم كفاية السماكة. فعلى سبيل المثال، قد يظل مقطع أكبر لكنه رقيق عرضة للالتواء أو الانبعاج الموضعي تحت الأحمال المركزة. ولذلك يجب على المشترين مراجعة هندسة المقطع باعتبارها تشكيلًا مركبًا: فمقاس الجناح، والسماكة، والطول، وتباعد الدعامات، وتخطيط اللحام كلها عوامل مهمة.
تقارن العديد من فرق المشتريات بين بُعدين فقط عند طلب عروض الأسعار. ومنهج أفضل هو تقديم 5 نقاط مواصفة على الأقل: مقاس الجناح، والسماكة، ودرجة الفولاذ، وتفاوت الطول، وحالة السطح. وهذا يقلل من خطر استلام مواد مقبولة تجاريًا لكنها ليست مثالية لتصنيع المقطورات الفعلي.
المادة، والتآكل، واختيارات المنتجات أثناء سير المشروع
يجب ألا يُفصل اختيار السماكة أبدًا عن بيئة المادة. فالمقطورة المستخدمة داخل الأماكن المغلقة للحركة العرضية أحيانًا داخل المستودعات لها متطلبات تآكل مختلفة جدًا عن المقطورة المعرضة للمطر، أو الهواء الساحلي، أو الأسمدة، أو ظروف الماشية، أو الرذاذ الكيميائي. وفي الخدمة المسببة للتآكل، يعتمد العمر الفعلي لحديد الزاوية على كل من السماكة الابتدائية للمقطع ونظام الحماية المطبق على الفولاذ.
وهذا أحد الأسباب التي تجعل المكونات المجلفنة تظل مهمة في تصنيع المقطورات وهياكل الدعم على نطاق أوسع. ففي حين يكون فولاذ الزوايا غالبًا هو عضو الهيكل الأساسي، قد تستفيد الهياكل المساعدة، والتجميعات الوقائية، وخطوط السوائل، وأنظمة الرفوف، وعناصر الدعم الثانوية من الأنابيب المجلفنة. وفي هذه الحالات، يكون الخيار المناسب هوأنبوب فولاذي مجلفن، خاصة عندما تكون مقاومة التآكل، أو توجيه السوائل منخفضة الضغط، أو دمج هيكل الدعم جزءًا من نطاق المشروع.
هذا المنتج متوفر بمادة DX52D ويمكن توريده بأطوال من 1–12 m، وعروض من 0.6–3 m حيثما ينطبق ذلك على صيغة التوريد، وسماكات من 0.1 mm إلى 300 mm أو حسب المطلوب، مع تفاوت سماكة يبلغ نحو ±0.15 mm. ويُستخدم عادة في البناء، والصناعة الخفيفة، والتصنيع المرتبط بالسيارات، والزراعة، وأنظمة الأنابيب منخفضة الضغط، وهياكل دعم التعدين، وغيرها من التطبيقات الصناعية التي تُطيل فيها مقاومة التآكل عمر الخدمة.
متى تغيّر الجلفنة منطق الاختيار
الطلاء الواقي لا يحل محل السماكة الإنشائية، لكنه يمكن أن يحسن المتانة على المدى الطويل ويقلل فترات الصيانة. وبالنسبة للمشترين الذين يقيّمون التجميعات الفرعية للمقطورات أو الأنظمة الملحقة، قد يقلل الفولاذ المجلفن من تكرار إعادة الطلاء ويساعد في الحفاظ على السلامة البعدية في الخدمة الخارجية. وغالبًا ما تُناقش أنظمة الطلاء مثل 5 micron طبقة أساس إضافة إلى 20 micron طبقة علوية ملونة، مع طبقات خلفية بسمك 5–7 micron حيثما كان ذلك ذا صلة، في المشاريع التي تتطلب حماية سطحية إضافية.
ومن النقاط العملية في الشراء فصل الضرورة الإنشائية عن الضرورة البيئية. فإذا كان عضو في الهيكل يحتاج إلى 6 mm لتحمل الأحمال بأمان، فإن خفضه إلى 4 mm لمجرد أن السطح مجلفن ليس هندسة سليمة. فالطلاء يحمي من فقدان التآكل، لكنه لا يجعل مقطعًا صغير المقاس إنشائيًا مكافئًا لمقطع أكثر سماكة.
المعايير ذات الصلة وفحوصات التوريد
- تأكد مما إذا كان الفولاذ يُنتج وفق معايير ASTM، أو EN، أو JIS، أو GB، أو DIN، أو غيرها من المعايير المطلوبة.
- تحقق من تفاوت السماكة والاستقامة قبل بدء التصنيع.
- راجع حالة السطح لأغراض اللحام، أو الطلاء، أو الاستخدام الخارجي المباشر.
- طابق مستوى الحماية من التآكل مع درجة التعرض أثناء الخدمة، وليس فقط مع الميزانية الأولية.
وبالنسبة للمشترين العالميين، يمكن لمورّد فولاذ إنشائي لديه خبرة في الإنتاج القياسي وOEM أن يقلل من مخاطر التوريد من خلال مواءمة درجة المادة، وخيار الطلاء، ومتطلبات التصنيع، وجدولة التسليم قبل بدء الإنتاج. وتكون هذه القيمة مهمة بشكل خاص عندما تجمع مشاريع المقطورات بين أعضاء الهيكل، والقنوات، والعوارض، والقطاعات المشكلة على البارد، والفولاذ المساعد المحمي من التآكل ضمن حزمة واحدة.
كيف يجب على المشترين والمصنعين تقييم حديد الزاوية قبل الطلب
تبدأ عملية شراء فولاذ جيد للمقطورات بقائمة تحقق فنية، وليس بمجرد استفسار عن السعر. فالمصنعون يحتاجون إلى مواد تُقطع بنظافة، وتلائم القوالب بدقة، وتُلحم باستمرار. وتحتاج فرق المشتريات إلى مهلة توريد متوقعة، والامتثال للمعايير، ومخاطر منخفضة لانحراف السماكة. أما فرق الجودة فتحتاج إلى فحوصات قابلة للتتبع وحالة سطح مناسبة للطلاء اللاحق أو التجميع.
وبالنسبة للعديد من مشتري B2B، فإن أكثر العمليات كفاءة هي تحديد المتطلبات في 3 مراحل: مراجعة التطبيق، والتأكيد الفني، والاعتماد التجاري. وهذا يتجنب مشكلة شائعة في توريد الفولاذ حيث تتفاوض الفرق التجارية على مواصفات غير مكتملة، ثم تكتشف عدم تطابقات في التصنيع بعد وصول المواد إلى الورشة.
يمكن استخدام الجدول أدناه كورقة قرار عملية أثناء مقارنة عروض الأسعار لحديد الزاوية الخاص بإنتاج المقطورات.
في معظم مشاريع توريد الفولاذ، ينبغي قياس السماكة عند نقاط متعددة بدلًا من افتراضها من المواصفة الاسمية. وبالنسبة لأجزاء المقطورات الحرجة، غالبًا ما يفحص المشترون 3–5 مواضع عشوائية لكل رزمة أو لكل دفعة مرتبطة بالصهر. وتساعد هذه الخطوة البسيطة على اكتشاف اختلافات الدرفلة قبل دخول المادة في عمليات القطع واللحام.
عملية توريد عملية من 5 خطوات
- حدد نوع المقطورة، والحمولة المستهدفة، وظروف المسار، ودورة الخدمة المتوقعة.
- حدد بوضوح مقاس الزاوية، والسماكة، والمعيار، والطول، ومتطلبات السطح.
- اطلب المستندات المرتبطة بالمطحنة وتأكيد التفاوتات قبل إصدار الطلب.
- افحص الفولاذ الوارد للتأكد من السماكة، والاستقامة، وملاءمته لإعدادات اللحام.
- سجل أداء المورّد من حيث الجودة، والتسليم، والاتساق للدفعات المستقبلية.
وبالنسبة للمشترين المستوردين، فإن العمل مع مصنع ومصدر يخدم بالفعل أمريكا الشمالية، وأوروبا، والشرق الأوسط، وجنوب شرق آسيا يمكن أن يبسّط مواءمة المعايير وتخطيط الشحنات. فالقدرة الإنتاجية المستقرة ومواعيد التوريد الموثوقة مهمتان بقدر أهمية الفولاذ نفسه عندما تكون لمشاريع المقطورات جداول بناء ثابتة.
الأخطاء الشائعة، والأسئلة الشائعة، ونصائح الاختيار النهائية
الخطأ الأكثر شيوعًا في شراء فولاذ المقطورات هو اختزال القرار في التكلفة لكل طن. فهذا النهج يتجاهل ملاءمة السماكة، وفواقد التصنيع، وبيئة التآكل، وعبء الصيانة. ويمكن أن يتحول السعر الأولي المنخفض بسرعة إلى تكلفة مرتفعة طوال دورة الحياة إذا احتاج الهيكل إلى إصلاح بعد موسم شاق واحد أو إذا أدى التشوه إلى إبطاء الإنتاج في أرضية الورشة.
ومن المشكلات المتكررة أيضًا الخلط بين حالات استخدام غير مترابطة. فحديد الزاوية للأرفف، والفولاذ الزاوي لدعامات المباني، وحديد الزاوية لهياكل المقطورات قد تشترك في نوع مقطع عام، لكنها لا تشترك في متطلبات إنشائية متطابقة. إذ تتعرض هياكل المقطورات لأحمال متحركة وإجهاد كلالي، لذا يجب أن يعكس الاختيار إجهادات خاصة بالنقل بدلًا من افتراضات الاستخدام الداخلي الساكن.
تعكس الأسئلة التالية المخاوف الشائعة لدى المشترين، والمصنعين، وفرق المشاريع الذين يقارنون بين خيارات فولاذ هياكل المقطورات.
كيف أعرف ما إذا كان حديد الزاوية بسماكة 3 mm كافيًا لمقطورة؟
قد يكون كافيًا لمقطورة صغيرة محملة بخفة ذات بحور قصيرة وخدمة محدودة، لكنه غالبًا غير كافٍ للاستخدام التجاري المنتظم. فإذا كانت المقطورة تحمل أحمالًا مركزة، أو تسير بشكل متكرر، أو تعمل على أرض غير مستوية، فقد يكون نطاق 4–6 mm أو أكثر هو نقطة البداية الأكثر أمانًا للأعضاء الرئيسية. ومع ذلك، يجب أن يعتمد القبول النهائي على مراجعة التصميم الفعلية.
هل يكون حديد الزاوية الأكثر سماكة أفضل دائمًا؟
لا. فالسماكة المفرطة تضيف وزنًا ذاتيًا، وقد تقلل كفاءة الحمولة، وتزيد استهلاك الوقود أو متطلبات السحب، وترفع تكلفة التصنيع. والاختيار الصحيح هو السماكة التي تلبّي متطلبات الإنشاء والمتانة مع كفاءة تصنيع معقولة. فالتصميم الجيد يهدف إلى التوازن، لا إلى الكتلة القصوى.
ما الذي ينبغي لفرق المشتريات أن تسأل عنه المورّدين قبل تقديم الطلب؟
كحد أدنى، اطلب 6 أمور: معيار المادة، وتفاوت السماكة الفعلي، والأطوال المتاحة، وحالة السطح، وخيار الحماية من التآكل، ومدة التوريد. وبالنسبة لمشاريع التصدير، أكد أيضًا طريقة التعبئة، وجدول الشحن، وما إذا كان يمكن توريد أبعاد OEM أو المكونات الإنشائية المخصصة ضمن الطلب نفسه.
نصيحة نهائية لصنّاع القرار
- طابق السماكة مع الحمولة الفعلية ودورة الخدمة، لا مع التفضيل البصري.
- راجع التعرض للتآكل مبكرًا، خاصة للخدمة الخارجية والساحلية.
- قارن عروض الأسعار باستخدام المعايير الفنية وليس السعر وحده.
- اختر مورّدين يمكنهم دعم الدرجات القياسية، وطلبات OEM، والتسليم المتسق.
بالنسبة للشركات التي تورد الفولاذ الإنشائي من الصين، تدعم Hongteng Fengda المشترين العالميين بفولاذ الزوايا، وفولاذ القنوات، والعوارض، والقطاعات المشكلة على البارد، والمكونات الإنشائية المخصصة المنتجة تحت رقابة جودة صارمة والمتوافقة مع المعايير الرئيسية مثل ASTM، وEN، وJIS، وGB. وإذا كنت بحاجة إلى مساعدة في اختيار سماكة حديد الزاوية لإنتاج المقطورات أو ترغب في مراجعة خيارات الفولاذ المقاوم للتآكل للتجميعات ذات الصلة، فاتصل بنا للحصول على حل مصمم حسب احتياجاتك، ومناقشة تفاصيل المنتج، واستكشاف أنسب خطة توريد فولاذ لمشروعك.
