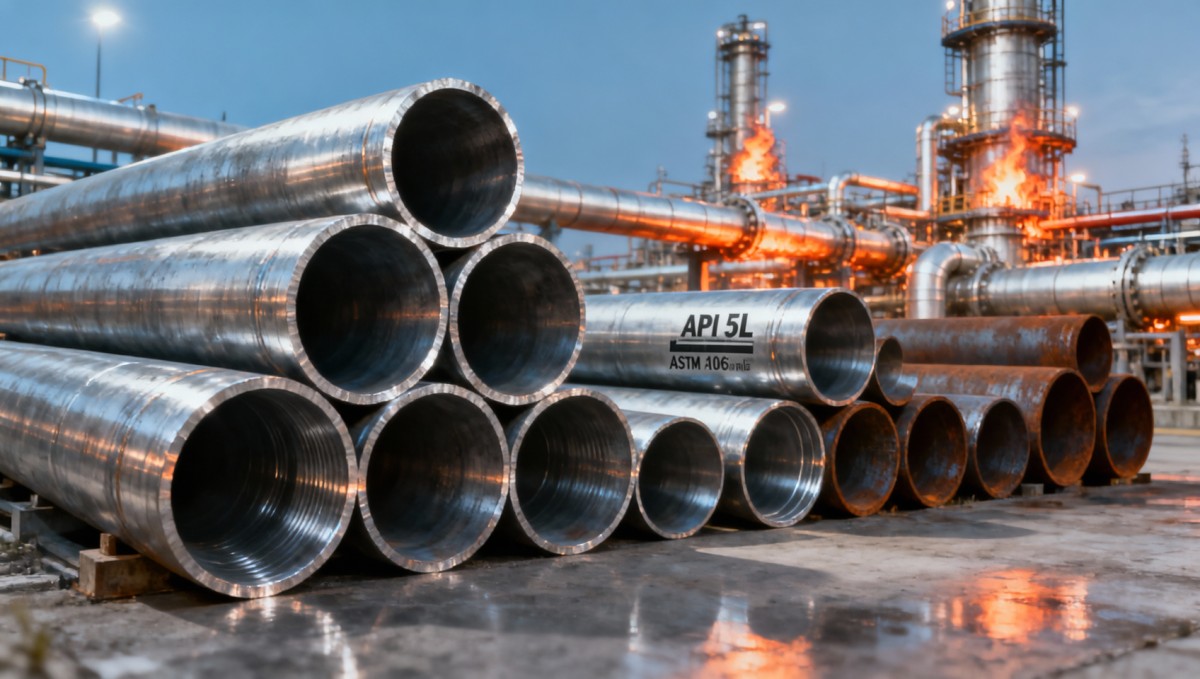

عند مقارنة أنبوب ASTM A106 مع أنابيب الفولاذ الكربوني الأخرى للخدمة في درجات الحرارة العالية، يجب على المشترين والمهندسين الموازنة بين أداء الحرارة، ومقاومة الضغط، والتكلفة، والامتثال. يوضح هذا الدليل مكانة أنبوب ASTM A106 مقارنةً بخيارات مثل أنبوب الفولاذ API 5L ومواد الفولاذ الأخرى المخصصة لدرجات الحرارة العالية، مما يساعد فرق المشتريات، ومديري المشاريع، والمقيّمين الفنيين على اتخاذ قرارات أكثر أمانًا وفعالية من حيث التكلفة.
في مشتريات الفولاذ، قد يؤدي اختيار درجة الأنبوب الخاطئة إلى أكثر من مجرد مشكلة تسعير. فقد يؤثر ذلك على تكرار التوقفات، وأداء اللحام، وعبء أعمال الفحص، وسلامة التشغيل على المدى الطويل. بالنسبة للغلايات، والمصافي، وخطوط توليد الطاقة، وأنظمة نقل السوائل الساخنة، ومصانع العمليات التي تعمل عند درجات حرارة مرتفعة، فإن فهم الفرق بين أنبوب ASTM A106 وأنبوب الفولاذ الكربوني العام هو قرار عملي له آثار على الميزانية والمخاطر.
بالنسبة للفرق الفنية، ينصب التركيز عادةً على نطاق درجات الحرارة، وقدرة تحمل الضغط، والامتثال للأكواد. أما بالنسبة لمسؤولي المشتريات وصنّاع القرار التجاري، فغالبًا ما تشمل الأسئلة الرئيسية مدة التوريد، وقابلية الاستبدال، ونطاق الفحص، وإجمالي تكلفة التركيب على مدى 5 إلى 15 سنة من الخدمة. ويجب أن تتناول المقارنة المفيدة كلاً من الأداء الهندسي وواقع سلسلة التوريد.
ما الذي صُمم له أنبوب ASTM A106 في تطبيقات الحرارة العالية
أنبوب ASTM A106 هو مواصفة لأنبوب فولاذ كربوني غير ملحوم يُستخدم على نطاق واسع في الخدمة عند درجات الحرارة العالية. ومن الناحية العملية، غالبًا ما يتم اختياره للأنظمة التي تنقل البخار، والزيت الساخن، وسوائل العمليات، والغاز تحت درجات حرارة وضغوط مرتفعة. وبالمقارنة مع العديد من أنابيب الفولاذ الكربوني القياسية المخصصة لدرجات الحرارة المنخفضة أو للأغراض الإنشائية، يتم اختيار ASTM A106 عندما تكون ظروف الخدمة أكثر تطلبًا ويكون الامتثال للأكواد مهمًا.
يمثل مسار التصنيع غير الملحوم إحدى مزاياه الرئيسية. ولأنه لا يحتوي على درز لحام، غالبًا ما يُفضل الأنبوب في أنظمة الضغط حيث تؤدي الدورات الحرارية، أو الضغط الداخلي العالي، أو ظروف العمليات الحرجة إلى زيادة عواقب وجود نقطة ضعف. وتشمل الدرجات الشائعة Grade A وGrade B وGrade C، مع كون Grade B أحد أكثر الخيارات تحديدًا في المشاريع الصناعية.
في العديد من مواصفات المشاريع، يظهر أنبوب ASTM A106 إلى جانب ASTM A53 وAPI 5L. ومع ذلك، فإن هذه المعايير ليست قابلة للاستبدال في كل حالة. يمكن استخدام ASTM A53 في التطبيقات الميكانيكية وتطبيقات الضغط، لكنه ليس دائمًا الخيار الأول للتشغيل المستمر في درجات الحرارة العالية. أما API 5L فقد صُمم أساسًا لخدمة أنابيب الخطوط في قطاع النفط والغاز، وخصوصًا نقل خطوط الأنابيب، ويختلف القصد الخدمي له حتى عندما تبدو بعض قيم التركيب الكيميائي متقاربة.
ظروف الخدمة النموذجية التي يتم فيها تقييم A106
- خطوط البخار والمكثفات التي تعمل فوق 400°F وغالبًا ما تمتد إلى نطاقات أعلى بكثير حسب كود التصميم.
- أنابيب العمليات في المصافي والبتروكيماويات المعرضة للتقلب الحراري، وأحمال الضغط، ودورات التوقف.
- أنظمة محطات الطاقة حيث تتم مراقبة تتبع المواد، وتحمّل سُمك الجدار، وسلامة الضغط عن كثب.
- وحدات التسخين الصناعية وأنظمة نقل الحرارة حيث تكون مدة الخدمة الطويلة أكثر أهمية من أقل تكلفة أولية للمواد.
بالنسبة للمشترين الذين يقارنون المواد عبر المناطق، من المهم أيضًا النظر في الوثائق. فكثيرًا ما تؤثر تقارير اختبار المصنع، والفحص البُعدي، والاختبار الهيدروستاتيكي، وضبط التركيب الكيميائي، وتتبع أرقام الصهر على القبول. وفي خدمة الحرارة العالية، قد يتسبب الأنبوب الأقل سعرًا الذي يفتقر إلى حزمة الوثائق المناسبة في تأخيرات تتراوح من 7 إلى 21 يومًا أثناء الفحص والموافقة.
أنبوب ASTM A106 مقابل API 5L وأنابيب الفولاذ الكربوني الأخرى
تساعد المقارنة جنبًا إلى جنب على توضيح سبب تفضيل أنبوب ASTM A106 غالبًا لأنظمة درجات الحرارة المرتفعة، في حين قد تكون API 5L أو أنابيب الفولاذ الكربوني الأخرى مناسبة في بيئات خطوط الأنابيب أو البيئات الإنشائية أو الخدمة العامة. ولا ينبغي أن يستند الاختيار إلى شهرة الاسم فقط. بل يجب أن يعكس درجة حرارة التصميم، وفئة الضغط، وطريقة التصنيع، والمعيار المطبق في المشروع.
يوضح الجدول أن الاختلاف الرئيسي ليس مجرد فئة المادة بل الغرض الخدمي. يتم تحديد ASTM A106 حول أنابيب الضغط ذات درجات الحرارة المرتفعة. ويرتبط API 5L بخدمة خطوط النقل. ولا يزال ASTM A53 متعدد الاستخدامات، لكن في ظروف الحرارة الشديدة يتجه كثير من المهندسين إلى A106 بسبب التوافق الأقوى بين المعيار والتطبيق.
أين يحدث الالتباس غالبًا
أحد أخطاء الشراء الشائعة هو مقارنة إجهاد الخضوع أو التركيب الكيميائي الأساسي فقط دون التحقق من الكود الحاكم ودرجة حرارة التشغيل. فالأنبوب الذي يعمل جيدًا عند درجة الحرارة المحيطة أو في الخدمة المتقطعة قد لا يكون الخيار الصحيح عند 425°C أو 450°C أو في ظل ظروف التشغيل والإيقاف المتكررة. وتتمثل مشكلة أخرى في افتراض أن الأنبوب غير الملحوم والأنبوب الملحوم متماثلان وظيفيًا في جميع الدورات الحرارية. ففي العديد من الأنظمة الحرجة، لا يتم التعامل معهما على أنهما متساويان.
قاعدة قرار سريعة
- تحقق من درجة حرارة التصميم والضغط أولاً.
- أكد ما إذا كانت مواصفات المشروع تذكر ASTM A106 أو ASTM A53 أو API 5L.
- راجع ما إذا كان البناء غير الملحوم مطلوبًا.
- طابق وثائق الفحص ومتطلبات الاختبار قبل مقارنة الأسعار.
يمكن لهذه القاعدة المكونة من 4 خطوات أن تقضي على العديد من مخاطر الاستبدال في وقت مبكر، خاصة في مشاريع EPC حيث تؤثر تأخيرات الموافقة على الجداول الزمنية بمقدار 2 إلى 4 أسابيع.
عوامل الأداء والتكلفة والامتثال التي تؤثر على الاختيار
نادراً ما يعتمد اختيار المواد في خدمة الحرارة العالية على متغير واحد. تركز الفرق الهندسية على تحمل الحرارة، وسلامة الضغط، وقابلية اللحام، وقبول الفحص. وتضيف فرق المشتريات عوامل تجارية مثل سعر الوحدة، وأحجام المخزون المتاحة، ووقت الشحن، ومخاطر الموافقة على البدائل. وعادة ما يوازن القرار الصحيح بين 5 أبعاد على الأقل بدلاً من السعي فقط وراء أقل سعر من المصنع.
على سبيل المثال، قد يحمل أنبوب ASTM A106 غير الملحوم تكلفة أولية أعلى من بعض بدائل الفولاذ الكربوني الملحومة، ولكن ينبغي تقييم الفرق مقابل بيئة التركيب وتأثير دورة الحياة. وإذا كانت تكلفة توقف المصنع أعلى بكثير من فرق تكلفة المواد، فإن اختيار أنبوب يتوافق مع الخدمة في درجات الحرارة العالية قد يكون منطقيًا من الناحية المالية. وفي العديد من البيئات الصناعية، فإن تجنب توقف واحد غير مخطط له خلال فترة 12 شهرًا يغير بالفعل حساب التكلفة الإجمالية.
عوامل الاختيار الرئيسية
- نطاق درجة حرارة التصميم وما إذا كان التعرض مستمرًا أو متقطعًا.
- فئة الضغط، وجدول سُمك الجدار، وإجهاد التمدد الحراري المتوقع.
- مسار التصنيع المطلوب: غير ملحوم، أو ERW، أو عملية معتمدة أخرى.
- نطاق الفحص بما في ذلك الاختبار الهيدروستاتيكي، وNDT، والتحقق من التركيب الكيميائي، وإمكانية التتبع.
- مدة التوريد، خاصةً بالنسبة لسماكات الجدران غير القياسية أو الطلبات ذات المقاسات المختلطة.
في مرحلة التوريد، غالبًا ما يقارن المشترون أيضًا بين منتجات الفولاذ المجاورة لتجميع مشتريات المشروع. وفي مشاريع البناء والصناعة، قد تشمل المشتريات المختلطة المقاطع الإنشائية، والأنابيب، ومواد التسليح. وفي بعض حزم التوريد، يتم شراء منتجات مثل لفائف الأسلاك مع الفولاذ الإنشائي لأعمال الهندسة المدنية، والأساسات، والكمرات، والأعمدة، والجدران، والبلاطات. وقد تشمل المواصفات النموذجية مقاسات من 6mm إلى 50mm، وأطوالًا مثل 5.8m أو 6m أو 12m، ودرجات مثل HRB335 وHRB400 وHRB500، وذلك حسب تصميم المشروع والمعايير الإقليمية.
يمكن لهذا النوع من التوريد المجمّع أن يحسن كفاءة الشحن وتنسيق الموردين، لكنه يعني أيضًا أنه يجب التحقق من كل فئة مواد وفقًا لمعيارها الخاص. ولا ينبغي تقييم الأنبوب المخصص للخدمة في درجات الحرارة العالية باستخدام نفس معايير التسليح أو المقاطع الإنشائية. ويجب على المورد المؤهل أن يفصل بين الوثائق، وعمليات الفحص، وإرشادات التطبيق لكل خط إنتاج بدلاً من التعامل مع جميع منتجات الفولاذ باعتبارها سلعًا قابلة للاستبدال.
أهم استنتاج هو أنه يجب قياس التكلفة في سياقها. فقد يفقد السعر الأقل للأنبوب ميزته إذا أدى إلى دورات مراجعة إضافية، أو بدائل مرفوضة، أو فترات صيانة أقصر. وبالنسبة للعديد من المشترين، فإن السؤال الأفضل ليس «أي أنبوب هو الأرخص اليوم؟» بل «أي خيار مقبول، ومتوفر، وأكثر أمانًا على مدى عمر الخدمة؟»
كيف ينبغي للمشترين والمهندسين تقييم الأنبوب لمشاريع درجات الحرارة العالية
تساعد عملية تقييم عملية على مواءمة الهندسة، ومراقبة الجودة، والشراء. وفي المشاريع متعددة الأطراف، تفشل القرارات غالبًا عندما يراجع كل فريق قائمة التحقق الخاصة به فقط. فقد يركز المهندسون على ملاءمة الكود، بينما تؤكد المشتريات على تاريخ التسليم وتفحص فرق الشؤون المالية حدود الميزانية. وتأتي أقوى نتائج الشراء من إطار مراجعة مشترك يغطي العوامل الفنية والتجارية والتشغيلية في عملية واحدة منسقة.
سير عمل تقييم من 5 خطوات
- حدد ظروف الخدمة، بما في ذلك درجة حرارة التصميم، وضغط التشغيل، ونوع السائل، وتكرار التوقف.
- طابق المعيار المطبق وأكد ما إذا كان ASTM A106 مطلوبًا أو ما إذا كان معيار آخر مقبولًا.
- راجع نطاق المقاسات، وجدول الجدار، وتجهيز النهايات، وتوافق إجراءات اللحام.
- تحقق من متطلبات الوثائق مثل MTC، والفحوصات البُعدية، والاختبارات الهيدروستاتيكية، وأي احتياجات تفتيش من طرف ثالث.
- قارن الشروط التجارية بما في ذلك MOQ، ومدة التوريد، والتعبئة، وطريقة الشحن، وإجراءات التعامل مع المطالبات.
تُعد هذه الطريقة المنظمة مفيدة للموزعين، ومقاولي EPC، ومشغلي المصانع، والمستخدمين النهائيين. وهي ذات صلة خاصة عندما تتضمن المشاريع وجهات متعددة مثل أمريكا الشمالية، وأوروبا، والشرق الأوسط، وجنوب شرق آسيا، حيث قد تختلف معايير القبول وتوقعات الوثائق. وحتى تفاوت بُعدي بنسبة 1% أو اختلاف بسيط في العلامات قد يصبح مشكلة جمركية أو تفتيشية إذا كانت وثائق المشروع صارمة.
إشارات المخاطر الشائعة أثناء التوريد
- يقوم المورد بعرض درجة بديلة دون تأكيد قبول الكود.
- يتم الوعد بتقارير الاختبار بعد الشحن بدلاً من قبل الموافقة.
- تفاصيل سُمك الجدار، أو الجدول، أو المعالجة الحرارية مفقودة من عرض السعر.
- تبدو مدة التوريد قصيرة بشكل غير معتاد للمقاسات غير القياسية دون توضيح للإنتاج.
في خدمة الحرارة العالية، تُعد هذه العلامات التحذيرية مهمة لأن تكلفة الاستبدال نادرًا ما تقتصر على الأنبوب نفسه. فقد تتضمن إعادة العمل اللحام، وإزالة العزل، والسقالات، والاختبار، وتوقف المصنع. ولهذا السبب، غالبًا ما يتعامل مديرو المشاريع ذوو الخبرة مع التحقق قبل الشحن باعتباره أداة لتوفير التكاليف وليس عبئًا إداريًا.
يمكن لمُصنّع ومُصدّر فولاذ إنشائي كفء أن يدعم هذه العملية من خلال تقديم نطاق إنتاج واضح، ومراقبة جودة متسقة، وإلمام متعدد المعايير. وبالنسبة للمشترين الذين يعملون مع الموردين الصينيين، فإن أقوى الشراكات تأتي عادةً من المصنعين الذين يمكنهم توفير منتجات متوافقة مع ASTM وEN وJIS وGB، وطاقة إنتاج مستقرة، وجداول تسليم واقعية بدلاً من الوعود العدوانية غير الموثوقة.
نصائح المشتريات، والأسئلة الشائعة، واعتبارات دعم الموردين
بالنسبة لفرق المشتريات، يجب أن ينتهي اختيار أنبوب ASTM A106 مقابل أنابيب الفولاذ الكربوني الأخرى بقرار تجاري وفني موثق. والهدف ليس فقط شراء مادة مقبولة، بل أيضًا تقليل مخاطر التوريد، والحفاظ على توقيت مشروع يمكن التنبؤ به، ودعم سلامة التشغيل على المدى الطويل. ويمكن لعملية مراجعة منضبطة أن تقصر دورات الموافقة وتقلل النزاعات بعد التسليم.
قائمة التحقق الخاصة بالمشتريات قبل تقديم الطلب
- أكد المعيار الدقيق، والدرجة، والأبعاد، والجدول، وحالة النهايات في أمر الشراء.
- حدد وثائق الفحص المطلوبة قبل بدء الإنتاج، وليس بعد التعبئة.
- قم بمواءمة شروط التجارة، وشروط الدفع، وخطة دفعات الشحن مع جدول المشروع.
- اطلب تفاصيل التعبئة وتنسيق العلامات لتسريع الاستلام في الموقع وإمكانية التتبع.
بالنسبة للعديد من المشترين الصناعيين، فإن التخطيط الواقعي للتسليم مهم بقدر أهمية توافق المواصفات. فقد تتحرك المقاسات القياسية بشكل أسرع، بينما يمكن أن تمدد سماكات الجدران الخاصة أو الحزم المختلطة الجدول الزمني بمقدار 2 إلى 6 أسابيع حسب ترتيبات الدرفلة والفحص. وإذا كانت المادة مرتبطة بنافذة توقف، فيجب على المشتريات إدراج وقت المراجعة في خطة التوريد بدلاً من افتراض الإفراج الفوري.
الأسئلة الشائعة
هل ASTM A106 أفضل دائمًا من API 5L؟
ليس دائمًا. عادةً ما يكون ASTM A106 أكثر توافقًا مع أنابيب الضغط ذات درجات الحرارة المرتفعة، بينما يكون API 5L غالبًا أكثر ملاءمة لمشاريع خطوط النقل. ويعتمد الاختيار الصحيح على ظروف الخدمة، ومتطلبات الكود، ومواصفات المالك. ويجب تعريف «الأفضل» حسب التطبيق، وليس حسب التفضيل العام.
هل يمكن أن يحل ASTM A53 محل ASTM A106 في خدمة الحرارة العالية؟
أحيانًا، ولكن فقط إذا كان كود التصميم ومواصفات المشروع يسمحان بذلك. وبالنسبة لخدمة الحرارة والضغط المتطلبة، لا يزال العديد من المهندسين يفضلون ASTM A106 لأنه يرتبط تحديدًا بالاستخدام في درجات الحرارة العالية. ويجب مراجعة الاستبدال لكل حالة على حدة، خاصة فوق درجات حرارة التشغيل المتوسطة أو في خطوط العمليات الحرجة.
ما الوثائق التي يجب على المشترين طلبها؟
كحد أدنى، يطلب المشترون غالبًا شهادات اختبار المصنع، وسجلات الفحص البُعدي، وتفاصيل العلامات، ومعلومات الاختبار المطلوبة بموجب العقد. وبالنسبة للمشاريع الأكثر صرامة، قد يُطلب أيضًا تفتيش من طرف ثالث، أو PMI، أو NDT إضافي. وتعتمد الحزمة الدقيقة على الصناعة، والسوق الوجهة، وقواعد موافقة المالك.
كيف يمكن للمورد تقليل مخاطر التوريد؟
يقلل المورد الموثوق المخاطر من خلال المطابقة الواضحة للمعايير، ومراقبة الجودة الصارمة، وتخطيط الإنتاج المستقر، والتواصل المتسق بشأن مدة التوريد. وبالنسبة للمشترين الدوليين، فمن المفيد أيضًا أن يكون المورد قادرًا على دعم فئات منتجات متعددة، ومعايير دولية، وحلول مخصصة دون التضحية بإمكانية التتبع أو دقة الوثائق.
يبقى أنبوب ASTM A106 خيارًا قويًا عندما تكون درجات الحرارة العالية، وخدمة الضغط، وموثوقية الامتثال عناصر أساسية في المشروع. وقد تظل أنابيب الفولاذ الكربوني الأخرى مثل API 5L أو ASTM A53 مناسبة في السيناريوهات الصحيحة، ولكن يجب اختيارها بناءً على ظروف الخدمة الفعلية وليس على أساس افتراض التكافؤ. وإذا كنت تُقيّم توريد الأنابيب إلى جانب الفولاذ الإنشائي، أو التصنيع المخصص، أو توريد فولاذ صناعي أوسع، فإن Hongteng Fengda يمكنها دعم المشترين العالميين من خلال إنتاج مستقر، وجودة متسقة، وتنسيق عملي للتصدير. اتصل بنا لمناقشة مواصفاتك، أو طلب عرض سعر مُخصص، أو الحصول على حل أكثر كفاءة لتوريد الفولاذ لمشروعك القادم.
