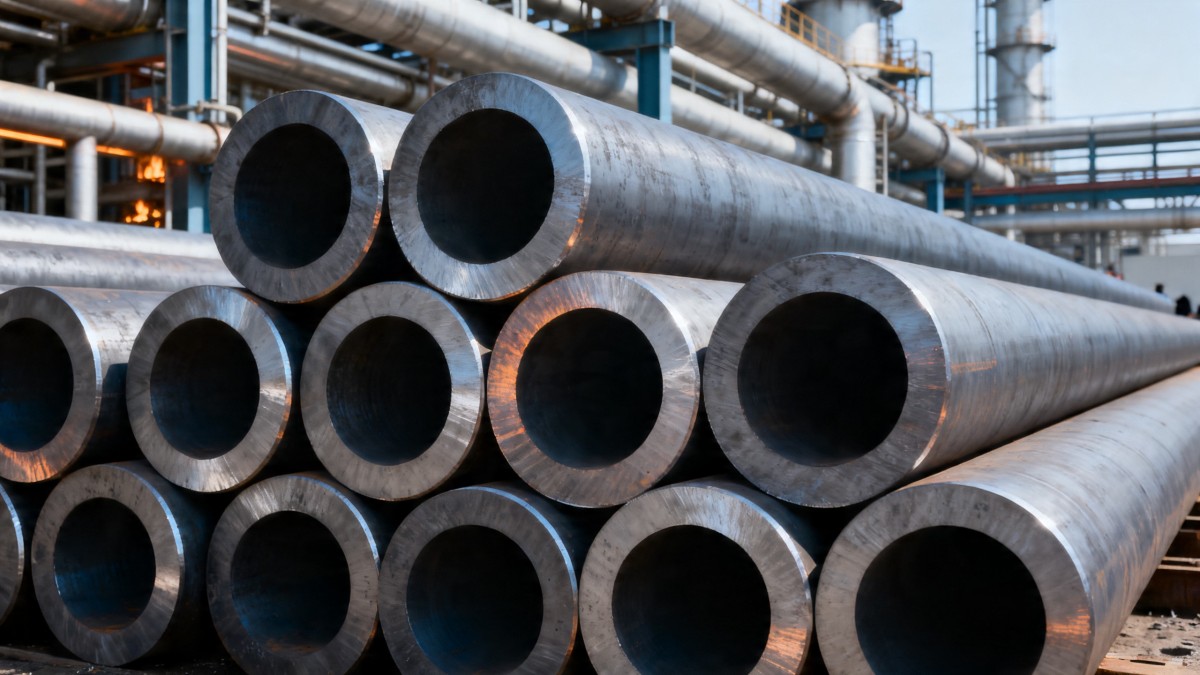

يُعد فهم الخصائص الميكانيكية لـ ASTM A106 Gr B عند درجات الحرارة العالية أمرًا أساسيًا للمهندسين والمشترين وفرق المشاريع عند اختيار مواد الأنابيب الموثوقة. يستعرض هذا الدليل أداء أنابيب ASTM A106 Gr B، ومواصفة ASTM A106 Gr.B، والتركيب الكيميائي لـ ASTM A106 Gr B، وخيارات المكافئات لـ ASTM A106 Gr.B، مما يساعد مستخدمي الصلب العالميين على اتخاذ قرارات مدروسة بشأن السلامة، والتحكم في التكاليف، والتطبيقات الصناعية ذات درجات الحرارة العالية.
في توليد الطاقة، والمعالجة البتروكيميائية، وخطوط التكرير، والنقل العام للسوائل ذات درجات الحرارة العالية، تُعد ASTM A106 Grade B واحدة من أكثر مواد الأنابيب الفولاذية الكربونية غير الملحومة تحديدًا في المواصفات. ويتم اختيارها ليس لأنها تعمل في كل الظروف، ولكن لأنها توفر توازنًا عمليًا بين القوة وقابلية اللحام والتوافر والتكلفة لدرجات الحرارة الشائعة في أنظمة الضغط.
بالنسبة للمقيّمين الفنيين، يتمثل القلق الرئيسي في كيفية تغير مقاومة الشد، ومقاومة الخضوع، واللدونة مع ارتفاع درجة الحرارة من الظروف المحيطة إلى 400°C، و500°C، أو أكثر. أما بالنسبة لفرق المشتريات، فعادةً ما ينصب التركيز على الامتثال للمعايير، ومدة التوريد، والدرجات المكافئة، وإمكانية تتبع المصنع، وإجمالي تكلفة المشروع. وبالنسبة لمديري المشاريع وفرق الجودة، تتمثل القضية في الموثوقية طويلة الأجل، والتحكم في الفحص، وتجنب عدم التطابق بين درجة حرارة التصميم وظروف الخدمة الفعلية.
باعتبارها شركة مصنّعة ومصدّرة للصلب الإنشائي من الصين، تدعم Hongteng Fengda المشترين العالميين من خلال تنسيق إنتاج مستقر، ومراقبة جودة قائمة على المعايير، ودعم عملي للتوريد لتطبيقات الصلب الصناعية. وعلى الرغم من أن ASTM A106 Gr B ينتمي إلى مجال الأنابيب وليس المقاطع الإنشائية، فإن منطق الشراء نفسه ينطبق: إن المراجعة الصحيحة للمواصفات، والتحقق من المواد، وضبط العملية، والتوريد الموثوق تقلل المخاطر عبر دورة المشروع بالكامل.
ما الذي يعنيه ASTM A106 Gr B في الخدمة عند درجات الحرارة العالية
ASTM A106 Gr B هي مواصفة لأنابيب فولاذية كربونية غير ملحومة مخصصة للخدمة عند درجات الحرارة العالية. ومن الناحية العملية، تُستخدم على نطاق واسع في خطوط البخار، وأنابيب العمليات، والأنظمة المرتبطة بالغلايات، ونقل الهيدروكربونات حيث تكون درجة الحرارة والضغط أعلى من متطلبات أنابيب المياه العادية. وعادةً ما يتم توريد هذه المادة في NPS 1/8 إلى NPS 48، رغم أن نطاق المشروع الفعلي يعتمد على سمك الجدار، والجدول، والقدرة التصنيعية.
سبب بقاء هذه الدرجة شائعة بسيط: فهي توفر خصائص ميكانيكية أساسية موثوقة عند درجة حرارة الغرفة، وتحتفظ بقوة قابلة للاستخدام ضمن نطاق معتدل من درجات الحرارة العالية. وتبلغ مقاومة الشد الدنيا عمومًا 60 ksi، أو نحو 415 MPa، وتبلغ مقاومة الخضوع الدنيا 35 ksi، أو نحو 240 MPa. وهذه القيم هي متطلبات أساسية للمواصفة، وليست قيم تصميمية مسموح بها ومضمونة عند درجات الحرارة المرتفعة.
عندما ترتفع درجة الحرارة، تفقد المعادن قوتها تدريجيًا. وبالنسبة لـ ASTM A106 Grade B، لا يعتمد المهندسون فقط على قيم اختبارات المصنع عند درجة حرارة الغرفة. بل يأخذون أيضًا في الاعتبار الإجهاد المسموح به وفقًا لأكواد التصميم مثل ASME B31.3 أو ASME Section II، لأن السلامة التشغيلية الفعلية تعتمد على الحدود المعدلة حسب درجة الحرارة، وسماحية التآكل، وجودة اللحام، وتكرار دورات الضغط.
من الأخطاء الشائعة في التوريد افتراض أن الأنبوب الذي يحقق نتائج شد مقبولة عند درجة حرارة الغرفة سيؤدي تلقائيًا بشكل آمن عند 450°C أو 500°C. وفي الواقع، يجب على فرق المشروع التحقق من ثلاث طبقات: مواصفة مادة ASTM، وكود الأنابيب، وظروف العملية الفعلية. وغالبًا ما يحقق A106 Gr B أداءً جيدًا في النطاقات التقليدية، لكنه ليس بديلًا عالميًا عن الفولاذ السبائكي في جميع البيئات ذات درجات الحرارة المرتفعة.
التطبيقات النموذجية عند درجات الحرارة العالية
توضح أنماط التطبيق التالية أين يتم عادةً النظر في هذه المادة، وأين تكون هناك حاجة إلى مراجعة هندسية إضافية.
- أنظمة البخار والمكثفات العاملة تقريبًا ضمن نطاق 200°C إلى 450°C.
- خطوط عمليات التكرير والبتروكيماويات التي تتطلب أنابيب فولاذية كربونية غير ملحومة ذات مقاومة ضغط مستقرة.
- المنشآت الصناعية التي يحدث فيها تدوير حراري معتدل أثناء التشغيل والإيقاف اليومي أو الأسبوعي.
- خدمة السوائل العامة ذات درجات الحرارة العالية حيث تكون متطلبات محتوى السبائك ومقاومة التآكل محدودة.
إذا كانت ظروف الخدمة تشمل هجوم الكبريت العالي، أو تعرضًا شديدًا للزحف، أو درجات حرارة طويلة المدة فوق حدود الكود، أو أوساط تآكل عدوانية، فقد يقارن المهندسون A106 Gr B بدرجات سبائكية مثل ASTM A335 P11 أو P22 بدلًا من اعتباره خيارًا افتراضيًا.
ملخص الخصائص الأساسية
قبل مناقشة الأداء عند درجات الحرارة المرتفعة، من المفيد الفصل بين الحدود الدنيا للمواصفة وقيم الاستخدام التصميمي. يوضح الجدول أدناه مقارنة عملية.
الخلاصة الرئيسية هي أن ASTM A106 Gr B يبدأ بقيم ميكانيكية قوية عند درجة حرارة الغرفة، لكن الاختيار لدرجات الحرارة المرتفعة يجب أن يستند دائمًا إلى القيم المسموح بها في أكواد التصميم وبيئة الخدمة، وليس فقط إلى شهادة المصنع.

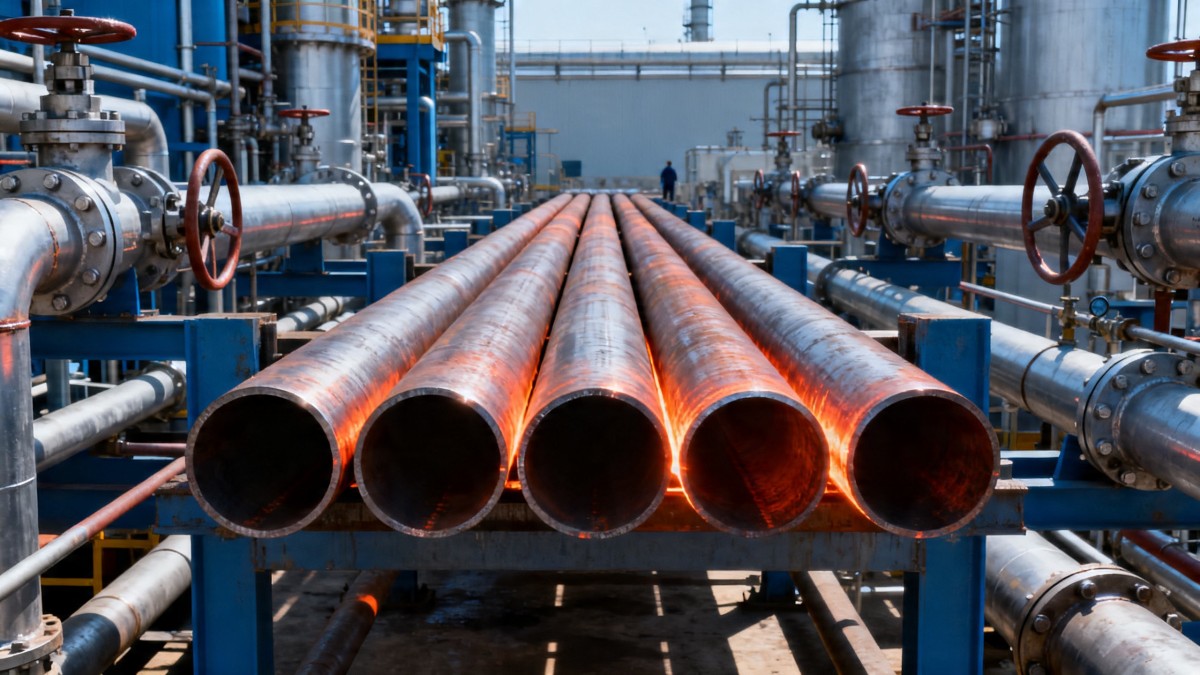

الخصائص الميكانيكية والاحتفاظ بالقوة عند درجات الحرارة المرتفعة
مع ارتفاع درجة الحرارة، تنخفض مقاومة الخضوع ومقاومة الشد تدريجيًا، بينما قد تتغير اللدونة حسب نطاق التسخين ومدة الخدمة. وهذه استجابة معدنية طبيعية. وبالنسبة لأنابيب الفولاذ الكربوني مثل ASTM A106 Gr B، فإن التعرض قصير الأجل عند 300°C يختلف كثيرًا عن الخدمة المستمرة عند 500°C لمدة 20,000 إلى 100,000 ساعة تشغيل.
في العديد من الأنظمة الصناعية، لا تكون أهم معلمة هي نتيجة الشد الأصلية، بل الإجهاد المسموح به عند درجة حرارة التشغيل. فعلى سبيل المثال، إذا كان الخط يعمل عند 425°C مع تقلبات في الضغط ودورات تشغيل وإيقاف يومية، فإن هامش التصميم الفعّال يصبح أضيق مما قد تشير إليه شهادة أساسية عند درجة حرارة الغرفة. ولهذا السبب، يتطلب تصميم أنابيب الضغط جداول إجهادات وحسابات سمك، وليس فقط تقارير اختبار المواد.
هناك مسألة أخرى وهي مقاومة الزحف. إن ASTM A106 Gr B مناسب للعديد من التطبيقات عند درجات الحرارة المرتفعة، لكنه لا يزال فولاذًا كربونيًا. وفي الخدمة المستمرة عند درجات حرارة عالية قرب حدود التصميم العليا، يصبح تشوه الزحف أكثر أهمية مع مرور الوقت. وإذا كان من المتوقع أن يعمل النظام بشكل مستمر لمدة 10 إلى 20 سنة تحت إجهاد عالٍ ودرجة حرارة مرتفعة، فقد يصبح الفولاذ السبائكي الخيار الأكثر تحفظًا.
وبالنسبة للمشغلين وفرق الصيانة، فإن التعب الحراري مهم أيضًا. فالتسخين والتبريد المتكرران يمكن أن يبدآ شقوقًا مجهرية عند نقاط تركّز الإجهاد مثل الأكواع، والوصلات الملحومة، والدعامات، وانتقالات السمك. ولا يمكن لمادة أنبوب جيدة أن تعوّض عن التفاصيل التصميمية السيئة، أو المسافات غير المناسبة بين الدعامات، أو مدخلات حرارة اللحام غير المضبوطة.
اتجاه الأداء النموذجي حسب درجة الحرارة
يوضح الجدول أدناه منظورًا هندسيًا عمليًا لكيفية تقييم ASTM A106 Gr B عادةً مع ارتفاع درجة الحرارة. وهذه ملاحظات موجّهة للاختيار، وليست قيم تصميمية مباشرة من الكود.
النمط واضح: يحقق ASTM A106 Gr B أداءً موثوقًا في العديد من الخدمات ذات درجات الحرارة المرتفعة المعتدلة، لكن الهامش يضيق مع زيادة درجة الحرارة ومدة الخدمة. ويجب على المشترين طلب مراجعة تصميم خاصة بدرجة الحرارة بدلًا من الاعتماد فقط على عبارة «أنبوب لدرجات الحرارة العالية».
نقاط التحقق من الاختيار للفرق الفنية
- تأكيد درجة حرارة التصميم، ودرجة حرارة التشغيل العادية، ودرجة حرارة الاضطراب قصيرة الأجل كل منها بشكل منفصل.
- التحقق مما إذا كان الخط يشهد خدمة مستمرة، أو خدمة متقطعة، أو تدويرًا حراريًا متكررًا.
- مراجعة سمك الجدار مع سماحية التآكل، وليس فقط الجدول الاسمي.
- التحقق مما إذا كانت المعالجة الحرارية بعد اللحام مطلوبة وفقًا للكود، أو السمك، أو ظروف الخدمة.
- مطابقة مادة الأنبوب مع توافق الفلنشات، والوصلات، ومواد اللحام الاستهلاكية.
يمكن لهذه المراجعة المكونة من 5 نقاط أن تمنع العديد من أخطاء المواصفات أثناء تقديم العطاءات، والتصنيع، والتركيب في الموقع.
التركيب الكيميائي لـ ASTM A106 Gr B، والمواصفة، والدرجات المكافئة
اختيار المواد لا يتعلق فقط بالقوة. فالتركيب الكيميائي لـ ASTM A106 Gr B يؤثر مباشرةً في قابلية اللحام، واستجابة الصلادة، والسلوك عند درجات الحرارة العالية. وفي التوريد القياسي، يُحدَّد محتوى الكربون بحوالي 0.30% كحد أقصى، ويتراوح المنغنيز عادةً بين 0.29% و1.06%، ويُحدَّد الفوسفور عند 0.035%، والكبريت عند 0.035%، والسيليكون عند 0.10% على الأقل. وتساعد هذه الحدود على تحقيق توازن بين قابلية التشغيل والموثوقية الميكانيكية.
من منظور المشتريات، ينبغي التحقق من مواصفة ASTM A106 Gr.B جنبًا إلى جنب مع المعيار البُعدي، ونطاق الاختبارات، ومتطلبات كود الاستخدام النهائي. إن سماحية أبعاد الأنبوب، ومتطلبات الاختبار الهيدروستاتيكي أو NDT، والعلامات، وإمكانية تتبع رقم الصهرة، وحزمة الوثائق كلها أمور مهمة. وقد لا يكون العرض منخفض التكلفة تنافسيًا فعليًا إذا كان يفتقر إلى سجلات فحص كاملة أو إذا كانت المتطلبات التكميلية غير واضحة.
كما يسأل المشترون غالبًا عن المواد المكافئة لـ ASTM A106 Gr.B. والإجابة العملية هي أن المكافئات تعتمد على التطبيق، والمعيار الوطني، وقبول الكود. فقد تبدو درجات مثل ASTM A53 seamless pipe، وAPI 5L Grade B، أو بعض درجات أنابيب الفولاذ الكربوني وفق EN قابلة للمقارنة من حيث الكيمياء أو القوة، لكنها ليست قابلة للاستبدال تلقائيًا في كل خدمة عند درجات الحرارة العالية. فالغرض من المواصفة لا يقل أهمية عن القيم الميكانيكية الاسمية.
أثناء التوريد الصناعي، من الشائع أيضًا أن يتطلب مشروع واحد عدة منتجات فولاذية إلى جانب أنابيب العمليات. فبالنسبة لوحدات الترشيح، والغرابيل، أو تجميعات مناولة المواد الكيميائية حول المصنع نفسه، قد يورد المشترون أيضًا مواد شبكية مقاومة للتآكل. وفي مثل هذه الحالات، قد تكون 304 Stainless Steel Welded Mesh ذات صلة بالمرشحات، وتطبيقات الغربلة، والاستخدام في الصناعة الكيميائية، والتعدين، والهندسة المعمارية، والحاويات الصناعية حيث تكون مقاومة الصدأ والمتانة الكيميائية مطلوبة إلى جانب البنية التحتية من الفولاذ الكربوني.
نظرة عامة على التركيب والمقارنة
يساعد الجدول أدناه الفرق على التمييز بين المراجعة على مستوى المواصفة والافتراضات الشرائية.
وبالنسبة لتطبيقات الشبك غير القابل للصدأ ذات الصلة، تشمل خيارات المواد النموذجية SS 201، و304، و304L، و316، و316L، و430. وتشمل النطاقات الفنية الشائعة قطر سلك من 0.0008 inch إلى 0.12 inch، وشبك من 2 إلى 635 mesh، وعرض لفائف يصل إلى 240 inches، وطول لفائف يصل إلى 2000 feet. وتوضح هذه الأرقام كيف تنسق فرق المشتريات غالبًا عدة عائلات من المواد الفولاذية ضمن حزمة صناعية واحدة مع الحفاظ على مطابقة كل مادة لوظيفتها.
سوء الفهم الشائع في التوريد
- افتراض أن تشابه مقاومة الشد يعني تكافؤًا كاملًا عبر معايير ASTM وAPI وEN.
- تجاهل حالة المعالجة الحرارية ونطاق الاختبارات عند مقارنة العروض من مصانع مختلفة.
- التركيز فقط على السعر لكل طن بدلًا من إجمالي التكلفة المركبة، ومخاطر الرفض، واكتمال الوثائق.
- إغفال المواد الملحقة حول النظام، مثل الشاشات، والمصافي، ومكونات الشبك المقاوم للتآكل.
في مشاريع B2B، غالبًا ما يوفر اجتماع مراجعة المواصفات قبل إصدار أمر الشراء وقتًا أكبر من التصحيح بعد التسليم. وحتى مرحلة التوضيح التي تستغرق 3 إلى 5 أيام يمكن أن تقلل تأخيرات التصنيع اللاحقة بعدة أسابيع.
كيف ينبغي للمشترين وفرق المشاريع تقييم ASTM A106 Gr B في المشاريع الفعلية
نادراً ما يستند قرار الشراء العملي إلى خاصية ميكانيكية واحدة. يحتاج المشترون إلى تقييم 4 أبعاد على الأقل: الامتثال، والملاءمة التشغيلية، واستقرار التوريد، وتكلفة دورة الحياة. فالأنبوب المطابق الذي يصل متأخرًا 3 أسابيع يمكن أن يعطل جداول التوقف، بينما يمكن لدفعة رخيصة غير قابلة للتتبع أن تؤدي إلى تكاليف إعادة فحص أو رفض أو استبدال تتجاوز بكثير التوفير الأولي.
بالنسبة لمديري المشاريع، ينبغي مراجعة ASTM A106 Gr B مع الوصلات، والفلنشات، والصمامات، وإجراءات اللحام، وظروف العزل. فإذا تمت ترقية جزء واحد من الخط لدرجة حرارة أعلى بينما تبقى المكونات المتصلة أقل من المطلوب في المواصفات، فإن النظام لا يزال يحمل مخاطر. وهذا مهم بشكل خاص في مشاريع EPC حيث تأتي المواد من موردين متعددين عبر 2 إلى 4 دول.
ينبغي لفرق الجودة الإصرار على حزمة وثائق كاملة. ويشمل ذلك عادةً شهادة اختبار المصنع، ونتائج التركيب الكيميائي، ونتائج اختبار الشد، والفحص البُعدي، وإمكانية تتبع رقم الصهرة، وأي سجلات مطلوبة لـ NDT أو الاختبار الهيدروستاتيكي. وعندما يتطلب نطاق المشروع ذلك، يمكن إضافة فحص طرف ثالث في مرحلة ما قبل الشحن لتقليل عدم اليقين عند الاستلام.
وبالنسبة للمشترين الدوليين، يُعد تخطيط التوريد أيضًا أداة للتحكم في المخاطر. وغالبًا ما تتراوح دورات الإنتاج والتصدير القياسية لمواد الصلب من 2 إلى 6 أسابيع حسب المقاس، والجدول، وكمية الطلب، ومتطلبات التشطيب. وإذا كان للمشروع تواريخ توقف أو نوافذ تركيب مرحلية، فينبغي أن تبدأ الموافقة على المواد مبكرًا بدلًا من أن تبدأ بعد بدء الأعمال المدنية أو الميكانيكية.
قائمة مراجعة المشتريات لصنّاع القرار
يمكن استخدام المصفوفة التالية من قبل المهندسين، ومسؤولي المشتريات، وفرق QC، والمعتمدين الماليين أثناء تقييم الموردين.
هذا النوع من المراجعة ذو صلة كبيرة بالموزعين، والمقاولين الصناعيين، ومشغلي المصانع على حد سواء. إن أقل سعر وحدة معروض لا يخلق قيمة إلا إذا اجتازت المادة الفحص، ووصلت في الوقت المحدد، وأدت وظيفتها طوال عمر الخدمة المقصود.
خطوات عملية لتنسيق الموردين
- إصدار ورقة استفسار واضحة تتضمن درجة المادة، ونطاق المقاسات، والكمية، وظروف درجة حرارة المشروع.
- طلب مدة التوريد للإنتاج حسب الدفعة، وليس فقط الكمية الإجمالية.
- تأكيد ما إذا كان فحص طرف ثالث مطلوبًا قبل الشحن.
- مراجعة متطلبات التعبئة، والعلامات، ووثائق التصدير.
- مواءمة خطة فحص الاستلام مع جدول المستودع والتركيب في الموقع.
في التوريد العالمي للصلب، غالبًا ما يقلل التواصل المنضبط من التكلفة الخفية بصورة أكثر فاعلية من التفاوض الحاد على السعر وحده.
الأسئلة الشائعة والتوصيات النهائية لاختيار مواد أكثر أمانًا
تتعلق أكثر الأسئلة شيوعًا حول ASTM A106 Gr B بنطاق درجات الحرارة، والمكافئات، ومخاطر الشراء. وتساعد الإجابات الواضحة كلًا من الفرق الفنية والفرق التجارية على التحرك بسرعة أكبر دون إضعاف الرقابة على الامتثال.
هل ASTM A106 Gr B مناسب لجميع أنابيب درجات الحرارة العالية؟
لا. فهو مناسب للعديد من الخدمات ذات درجات الحرارة العالية، خاصة في النطاقات المرتفعة المعتدلة، ولكن ليس لكل ظروف الخدمة. فعندما ترتفع درجة الحرارة نحو الحد الأعلى لاستخدام الفولاذ الكربوني، أو إذا كان الزحف طويل الأجل، أو التآكل الشديد، أو التحميل الدوري كبيرًا، ينبغي لمهندسي المشروع مقارنته بدرجات الأنابيب السبائكية وحدود الكود المطبقة.
ما الفرق بين الحد الأدنى للقوة في المواصفة والإجهاد التصميمي المسموح به؟
تمثل مقاومة الشد الدنيا 415 MPa ومقاومة الخضوع الدنيا 240 MPa معايير مرجعية للمواصفة عند درجة حرارة الغرفة. أما الإجهاد التصميمي المسموح به فهو أقل ويعتمد على درجة حرارة التشغيل، وقواعد الكود، ومعاملات الوصلات، وظروف الخدمة. ولهذا السبب، فإن شهادة المصنع المطابقة ضرورية لكنها غير كافية لاعتماد التصميم.
هل يمكن استخدام الدرجات المكافئة لـ ASTM A106 Gr.B مباشرةً؟
فقط بعد مراجعة فنية. فقد تكون الخيارات المكافئة متشابهة في الكيمياء أو القوة، لكن المعايير المختلفة مكتوبة لأغراض خدمة مختلفة. إن الاستبدال المباشر دون قبول هندسي يمكن أن يسبب مشكلات في الوثائق، أو في الفحص، أو عدم مطابقة للكود.
ما الذي ينبغي أن يطلبه المشترون من الموردين قبل الطلب؟
كحد أدنى، اطلب 6 عناصر: تأكيد المواصفة، وتقرير التركيب الكيميائي، ونتائج الشد، وبيان السماحية البُعدية، وطريقة التتبع، ومدة توريد واقعية. أما بالنسبة للمشاريع الأكثر أهمية، فأضف خطة الفحص، ونطاق NDT، وطريقة التعبئة، وقائمة التحقق من وثائق التصدير.
نصائح الشراء النهائية
- استخدم ASTM A106 Gr B حيث تتوافق قدرته على درجات الحرارة العالية مع نطاق الخدمة الفعلي، وليس فقط مع عنوان المشروع.
- راجع التركيب الكيميائي، والخصائص الميكانيكية، والقيم المسموح بها في الكود معًا.
- لا تعتمد المكافئات دون التحقق من هدف المعيار، ونطاق الفحص، وقبول المستخدم النهائي.
- اختر الموردين القادرين على دعم التتبع، والإنتاج المستقر، وتنسيق التصدير العملي.
بالنسبة للمشترين العالميين الذين يقيّمون مواد الصلب للمشاريع الصناعية والإنشائية والتصنيعية، توفر Hongteng Fengda دعمًا موثوقًا للتوريد، وتنسيقًا مخصصًا، ومراقبة جودة موجهة بالمعايير عبر مجموعة واسعة من منتجات الصلب. وإذا كنت بحاجة إلى مساعدة في مراجعة المواصفات، أو مقارنة خيارات التوريد، أو تخطيط حزمة مشتريات للصلب، فاتصل بنا الآن للحصول على حل مصمم خصيصًا ومناقشة متطلبات مشروعك بالتفصيل.
