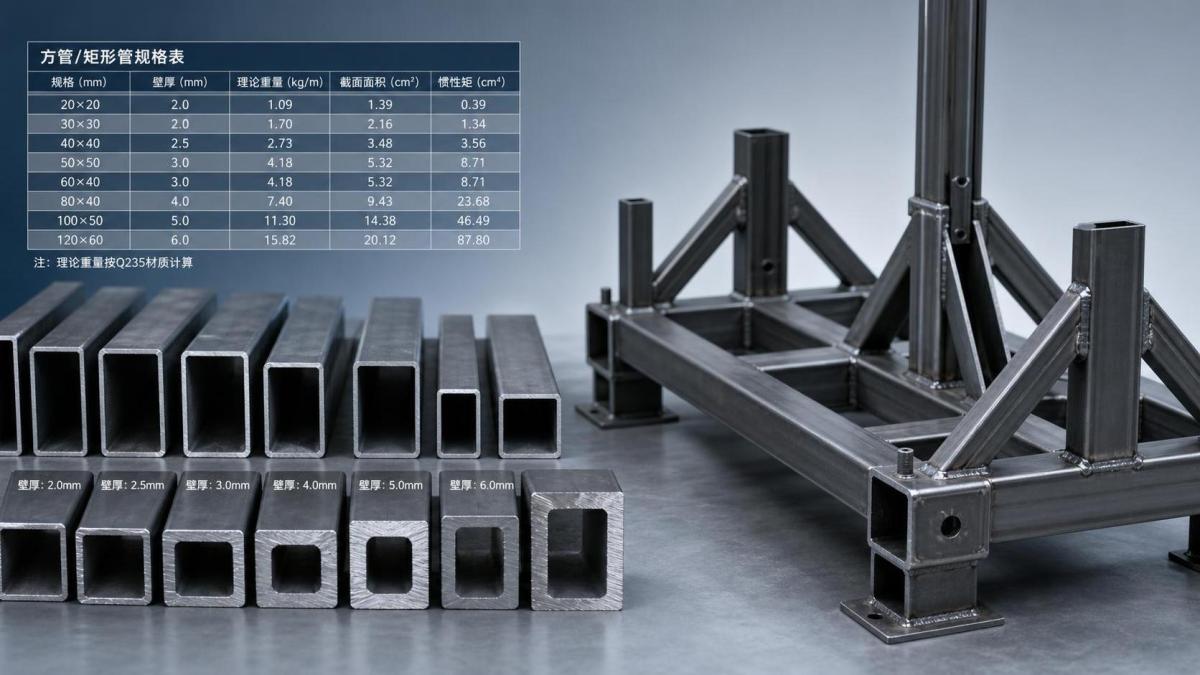

أبعاد الأنابيب الفولاذية الأكثر أهمية في تصميم الهياكل الداعمة والإطارات

في تصميم الإطارات والهياكل الداعمة، يؤثر اختيار أبعاد الأنابيب الفولاذية المناسبة مباشرةً في قدرة التحمل والاستقرار وكفاءة التصنيع والتكلفة على المدى الطويل. وبالنسبة إلى المقيمين الفنيين، فإن فهم كيفية تفاعل المقاس وسماكة الجدار ومتطلبات التطبيق يُعد أمراً أساسياً لاختيار حلول إنشائية موثوقة. يوضح هذا الدليل الأبعاد الأكثر أهمية، ويساعدك على تقييم خيارات الأنابيب الفولاذية لتحقيق أداء أكثر أماناً وكفاءة للمشروع.

يحدث الخطأ الأول في اختيار الأنابيب عادةً قبل بدء أي عملية حسابية. إذ ينظر المشتري أو المصمم إلى المقاس الخارجي فقط، ويفترض أن أنبوبين لهما الشكل نفسه سيتصرفان بطريقة متشابهة أثناء التشغيل. لكن هذا غير صحيح. ففي أنظمة الإطارات، ورفوف الدعم، وقواعد المعدات، وهياكل الوصول، والعناصر الإنشائية الثانوية للمباني، لا تقتصر الأبعاد المهمة على العرض والارتفاع. فالأبعاد الخارجية تتحكم في الملاءمة وهندسة الوصلات والمساحة المتاحة. وتؤثر سماكة الجدار في خصائص المقطع ومقاومة الانبعاج الموضعي وسلوك اللحام وحتى نتائج الجلفنة. كما يؤثر تفاوت الطول في سرعة التجميع أكثر مما تتوقعه العديد من فرق المشتريات، ولا سيما عندما يتم تجميع الهيكل باستخدام قوالب تثبيت ومسامير أو عندما تكون الثقوب مجهزة مسبقاً.

ولهذا السبب، يطرح المصنعون ذوو الخبرة سؤالاً مختلفاً عن المشترين الجدد. فهم لا يسألون فقط: «ما مقاس الأنبوب الذي نحتاج إليه؟» بل يسألون: «أين سيتم تركيب هذا العضو، وكيف سيتم وصله، وما نوع الحمل الذي سيكشف ضعف البعد الأقل كفاءة؟» وتختلف الإجابة تبعاً لما إذا كان الأنبوب يحمل حملاً رأسياً ناتجاً عن الجاذبية، أو يقاوم التأرجح الجانبي، أو يدعم معدات مهتزة، أو يحافظ ببساطة على المحاذاة داخل إطار أكبر.

متى تبدأ الأبعاد في تغيير نتيجة التصميم

بالنسبة إلى الإطارات الصناعية الخفيفة وحوامل الدعم الملحومة، غالباً ما يتم اختيار المقاطع المجوفة المربعة والمستطيلة لأنها تبسط تخطيط الوصلات وتفاصيلها. إلا أن الأبعاد المؤثرة في الأداء ليست دائماً بديهية. فقد يبدو الأنبوب المستطيل الأعرض أقوى، ولكن إذا كانت سماكة جداره قليلة جداً بالنسبة إلى البحر غير المدعوم، فإن قابلية التشغيل تصبح المشكلة الحقيقية. ويمكن أن يؤدي الانحراف والالتواء والانبعاج الموضعي في مناطق المشابك أو صفائح القاعدة إلى حدوث أعطال قبل وقت طويل من وصول العضو إلى حد الخضوع النظري.

في إطارات دعم الآلات، يكون العمق عادةً أكثر أهمية من العرض بالنسبة إلى صلابة الانحناء في الاتجاه الرئيسي. قد يبدو ذلك أساسياً، لكنه غالباً ما يُغفل عندما يعتمد اختيار الأنبوب على توافر المخزون بدلاً من اتجاه الحمل. فالمقطع مقاس 100 × 50 مم والمقطع مقاس 50 × 100 مم ليسا قابلين للاستبدال بمجرد تثبيت اتجاه التركيب. وفي الورش، يظهر هذا الفرق في اهتزاز قواعد المحركات المنزلقة، وانحراف محاذاة الناقلات، والتشقق المتكرر بالقرب من الحوامل الملحومة. وقد تستوفي الأبعاد الاسمية متطلبات الرسم، بينما يكشف سلوك الهيكل بعد تركيبه عن نتيجة مختلفة.

وتظهر المشكلة نفسها في إطارات المنصات والعناصر الداعمة للأسقف. فإذا كان الحد الحاكم هو الانحراف بدلاً من المقاومة القصوى، فقد لا تكون زيادة سماكة الجدار وحدها هي الإجراء الأكثر كفاءة. ففي بعض الأحيان، يؤدي زيادة عمق المقطع إلى نتيجة أفضل مع إضافة وزن أقل من مجرد استخدام مادة ذات سماكة أكبر. ويكتسب ذلك أهمية عندما تكون حدود الرفع وكفاءة النقل وتكاليف العمالة أثناء التركيب جزءاً من اقتصاديات المشروع.

وبالنسبة إلى مشروعات التصدير، تتمثل مشكلة عملية أخرى مرتبطة بالأبعاد في توافق المعايير. فقد يحدد فريق التصميم أنابيب وفق أبعاد ASTM، بينما يعتمد جانب التصنيع على التوريد وفق مكافئات EN أو JIS أو GB. وقد يبدو المقاس الاسمي متقارباً بدرجة كافية على الورق، لكن أنصاف أقطار الزوايا ونطاق سماكة الجدار الفعلي والتفاوتات قد تختلف بما يكفي للتأثير في صفائح الوصلات أو تفاصيل التداخل أو برامج القطع الآلي. وعادةً ما يقضي المصنعون الذين يخدمون أسواقاً متعددة، بما في ذلك الأسواق التي تتطلب الامتثال لمعايير ASTM وEN وJIS وGB، وقتاً أطول في تأكيد الأبعاد مقارنةً بمناقشة درجة المادة نفسها. وغالباً ما تكون هذه هي الأولوية الصحيحة.

غالباً ما تكون سماكة الجدار هي نقطة القرار الحقيقية

في تصميم الهياكل الداعمة، تميل سماكة الجدار إلى تحديد ما إذا كان الأنبوب قابلاً للاستخدام فحسب أو موثوقاً فعلاً. وقد تكون الأنابيب ذات الجدار الرقيق مقبولة للإطارات ذات الأحمال الخفيفة أو الواقيات أو الدعامات غير الحرجة، ولكن عندما تدخل الأحمال المركزة في الصورة، تصبح المقاطع الرقيقة أقل تسامحاً مع الأخطاء. إذ تكشف ملامسة الرافعات الشوكية وشد مسامير التثبيت ولحام الحوامل والتعديلات الميدانية جميعاً نقاط ضعف الجدران غير الكافية.

ويظهر ذلك بوضوح خاص في وصلات القاعدة. فأحياناً يتحقق المصممون من قدرة العضو الكلية، لكنهم يغفلون التحمل والتشوه عند نهاية الأنبوب. وإذا كان الجدار خفيفاً جداً، فسيتعين على تفصيل صفيحة القاعدة التعويض باستخدام مقويات أو حشوات أو أغطية طرفية. وقد تحل هذه الإضافات المشكلة الإنشائية، لكنها تضيف أيضاً وقتاً للتصنيع ومخاطر تشوه اللحام. وفي كثير من الحالات، يؤدي اختيار جدار أكثر سماكة قليلاً منذ البداية إلى نتيجة أنظف من محاولة إصلاح وصلة غير مصممة بشكل كافٍ باستخدام فولاذ إضافي لاحقاً.

وهناك أيضاً جانب متعلق بالتآكل. ففي الدعامات الخارجية والمظلات وإطارات المرافق والمنشآت الصناعية، لا تعتمد مدة الخدمة الفعلية للأنابيب على جودة الطلاء فحسب، بل تعتمد أيضاً على سماكة التضحية المتاحة بمرور الوقت. وعندما يُحتمل حدوث التكاثف الداخلي أو تعرض الأطراف المقطوعة، فقد يصبح المقطع الذي يتمتع بقدرة إنشائية كافية في اليوم الأول هامشياً بعد سنوات من الخدمة إذا تم تجاهل سماحية التآكل. وهذا أحد أسباب دفع البيئات القاسية إلى اتخاذ قرارات بشأن الأبعاد تتجاوز حسابات الأحمال البحتة.

لماذا يتصرف الأنبوب نفسه بشكل مختلف باختلاف التطبيقات

قد يكون الأنبوب الذي يعمل جيداً في إطار رفوف مستودع خياراً غير مناسب لدعامة أنابيب في مصنع للبتروكيماويات. فإيقاع الأحمال مختلف، وفلسفة الوصلات مختلفة، ونتائج الحركة مختلفة. ويمكن للإطارات الإنشائية الساكنة أن تتحمل بعض التبسيطات التي لا يمكن أن تتحملها دعامات المعدات الدوارة. وبمجرد دخول الاهتزاز أو الحركة الحرارية أو الأحمال الدورية أو الصدمات العرضية في المشهد، يجب تقييم الأبعاد بدرجة أكبر من التحفظ.

خذ على سبيل المثال رفوف الأنابيب وتجميعات دعم المرافق. فهي غالباً ما تبدو متكررة، ما يدفع بعض المشترين إلى التعامل مع الأنابيب كبند سلعي. لكن الحالة الحاكمة قد تنشأ من فرع كابولي أو حمل وصول للصيانة أو التواء موضعي عند عقدة وصلة. وفي هذه الحالات، تكون الأبعاد المهمة هي التي تقلل عدم الاستقرار حول منطقة الوصلة، وليس فقط تلك التي تستوفي حسابات البحر المتوسطة.

وعلى العكس من ذلك، تهتم إطارات النقل وقواعد المعدات المعيارية بكفاءة التصنيع بقدر اهتمامها بالأداء الإنشائي البحت. وتساعد أبعاد الأنابيب المتسقة في التجميع باستخدام القوالب، والقطع الآلي، ومحاذاة الثقوب، وكثافة التعبئة داخل الحاويات. وقد يفقد المقطع الذي يوفر بضعة كيلوغرامات لكنه يؤدي إلى خلط المقاسات أو الحاجة إلى معالجات خاصة للنهايات أو إبطاء اللحام ميزته من حيث التكلفة بمجرد احتساب ساعات العمل في الورشة.

وهنا تدخل أيضاً منتجات فولاذية مجاورة في النقاش بصورة غير مباشرة. ففي بعض التجميعات، لا تعمل الأنابيب بمفردها. فقد تستخدم عناصر الربط أو الملحقات الملحومة أو تفاصيل التقوية أشكالاً أخرى من فولاذ الكربون يتم اختيارها لقابليتها للتشكيل واللحام. وبالنسبة إلى المشروعات التي تجمع بين تصنيع الإطارات والمعالجة اللاحقة، قد تكون منتجات مثل قضبان الأسلاك ذات صلة بسلاسل التصنيع التكميلية، ولا سيما عندما تكون المكونات الفولاذية المشكلة أو الملحومة جزءاً من حزمة التوريد الأوسع. وهذا لا يستبدل اختيار الأنابيب، لكنه يعكس طريقة اتخاذ قرارات التوريد الفعلية غالباً عبر مجموعة من منتجات الفولاذ الإنشائي والمصنع بدلاً من مقطع واحد بمعزل عن غيره.

ما الذي يتحقق منه المشترون ذوو الخبرة عادةً قبل تأكيد أبعاد الأنابيب الفولاذية

من الأسئلة المتكررة للعملاء ما إذا كان البعد الخارجي الأكبر يقلل دائماً من إجمالي تكلفة المشروع لأنه يتيح استخدام عدد أقل من الأعضاء. أحياناً يكون ذلك صحيحاً، وأحياناً يؤدي إلى صعوبة أكبر في الوصول إلى مناطق اللحام، وخطط رفع أثقل، وصفائح وصلات أكبر من اللازم. ويتمثل الفحص الأكثر فائدة في النظر إلى التجميع بأكمله: عدد الأعضاء، وحجم اللحام، ومساحة الطلاء، وحدود النقل، وتسلسل التركيب. فالأبعاد الفولاذية الفعالة إنشائياً ولكن الصعبة في التصنيع قد تصبح مكلفة عملياً.

ويتعلق سؤال آخر باستبدال سماكة جدار بأخرى عندما يكون وقت التوريد ضيقاً. ولا ينبغي التعامل مع ذلك على أنه مجرد استبدال من المخزون. فحتى عندما تبدو القدرة الإجمالية مقبولة، قد تؤثر سماكة الجدار الأقل في سلوك حواف الثقوب، وافتراضات تأهيل اللحام، أو مقاومة الانبعاج الموضعي. وفي المشروعات الدولية، يجب أن تظل البدائل متوافقة أيضاً مع المعيار الحاكم المحدد في مستندات العقد.

ويجب ألا يتم التعامل مع الطول والاستقامة باعتبارهما أمراً ثانوياً. ففي الهياكل البسيطة التي يتم تركيبها يدوياً، يمكن استيعاب التفاوت المعتدل في الموقع. أما في الوحدات المجمعة مسبقاً أو إطارات الدعم المتكررة أو خطوط الإنتاج الآلية، فإن اتساق الأبعاد يصبح مسألة مرتبطة بالجدول الزمني. وغالباً ما يلاحظ المصنعون الذين يعملون في أمريكا الشمالية وأوروبا والشرق الأوسط وجنوب شرق آسيا أن توقعات التفاوت تختلف باختلاف نوع المشروع، حتى عندما تبدو مواصفات المنتج الاسمية مألوفة. وتكتسب استمرارية الإنتاج وانضباط الفحص أهمية كبيرة، لأن طلب الأنابيب الذي يقع «ضمن المعيار» قد يظل يسبب تأخيرات في التجميع إذا كان المشروع يعتمد على التكرار الدقيق.

وهناك أيضاً درس متعلق بالمشتريات. فعندما يقارن المشترون عروض أسعار أبعاد الأنابيب الفولاذية، لا يمثل المقاس الرئيسي سوى جزء من العرض. وتشمل المقارنة الأكثر جدية الامتثال للمعايير، والتحكم في التفاوتات البُعدية، وإمكانية تتبع المواد، وحالة السطح، وما إذا كان المصنع معتاداً على مستندات التصدير ومتطلبات الأسواق المتعددة. وغالباً ما يستطيع مورد الفولاذ الإنشائي ذي القدرة الإنتاجية الواسعة تقليل المخاطر ببساطة من خلال مواءمة التفاصيل البُعدية في وقت مبكر، قبل وصول المشروع إلى المرحلة التي تصبح فيها كل عملية تصحيح مكلفة من حيث الوقت الميداني.

طريقة عملية لتقييم الملاءمة قبل الاعتماد

قبل تثبيت مقاس الأنبوب، من المفيد اختبار الاختيار من خلال أربعة أسئلة. ما الحمل الحاكم فعلياً: المقاومة أم الانحراف أم الاهتزاز أم التحمل الموضعي؟ ما البعد الذي يتحكم في الاتجاه الأضعف بعد توجيه العضو داخل الإطار؟ ماذا يحدث عند الوصلة، وليس فقط في البحر؟ وما حالة الموقع التي يمكن أن تجعل المقطع المقبول اسمياً أقل موثوقية، مثل التعرض للتآكل أو خطر الصدمات أو تفاوتات التركيب؟

يؤدي هذا النهج عادةً إلى قرارات أفضل من الاختيار من قائمة المخزون ثم تعديل التفاصيل لاحقاً. ففي تصميم الإطارات والهياكل الداعمة، لا تمثل أبعاد الأنابيب الفولاذية مجرد أرقام في الكتالوج. بل إنها تمثل مجموعة مركزة من القرارات المتعلقة بمسار الحمل وطريقة التصنيع والتعرض أثناء الصيانة وانضباط المشروع. وعندما يتم اتخاذ هذه القرارات في سياقها الصحيح، يميل مقاس المقطع إلى الصمود جيداً ليس فقط في الحسابات، بل أيضاً في الورشة وفي الموقع، حيث تظهر بسرعة كبيرة آثار الأبعاد التي لم يتم تقييمها جيداً.
