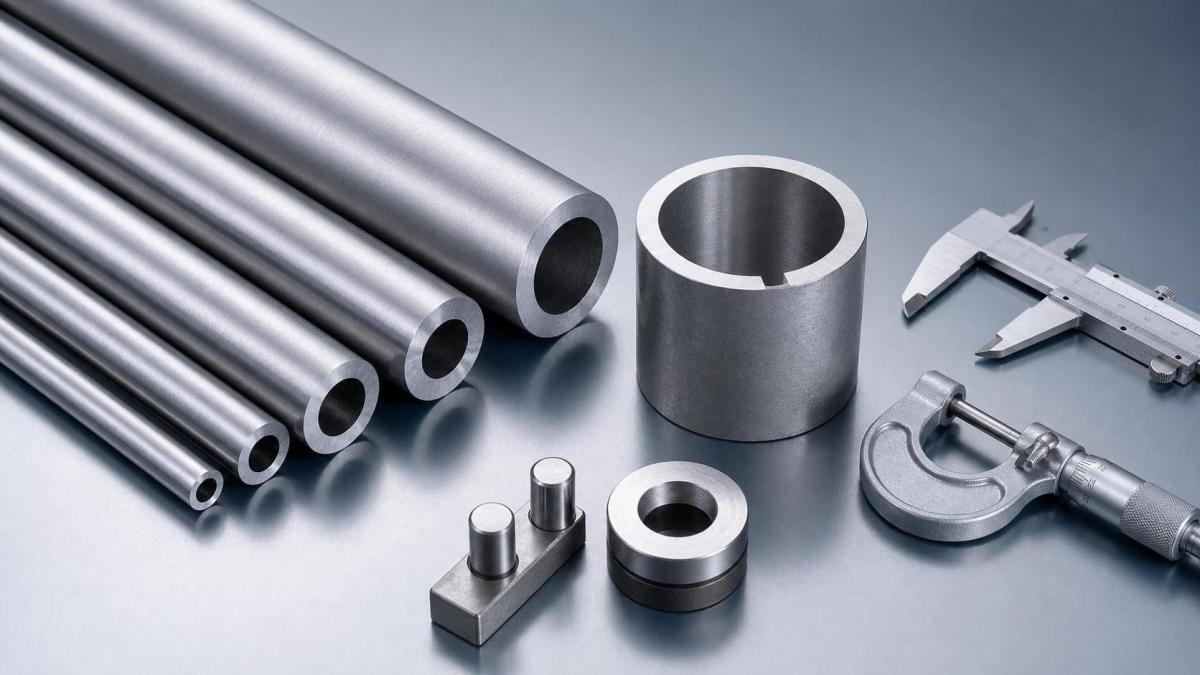

دليل أبعاد الأنابيب الفولاذية: أساسيات القطر الخارجي والقطر الداخلي وسماكة الجدار والتفاوتات

أكثر الأخطاء شيوعًا عند تقييم الأنابيب الفولاذية هو افتراض أن مقاسًا واحدًا يوضح الصورة كاملة. وهذا غير صحيح. فقد يبدو الأنبوب الموصوف بأنه «50 mm» أو «2 in» واضحًا، لكن السؤال الحاسم عمليًا هو: أي بُعد تتم الإشارة إليه؟ هل هو القطر الخارجي، أم القطر الداخلي، أم المقاس الاسمي، أم سماكة الجدار؟ وفي المراجعة الفنية، يؤثر هذا التمييز في القدرة الإنشائية، وطريقة الوصل، ومساحة التدفق، وملاءمة التصنيع، وما إذا كان المنتج متوافقًا فعليًا مع المعيار المعتمد.

عند مقارنة أبعاد الأنابيب الفولاذية، يحاول المشترون عادةً الإجابة عن ثلاثة أسئلة مختلفة في الوقت نفسه. هل سيتوافق الأنبوب مع الأجزاء المتصلة به؟ وهل سيعمل تحت الحمل أو الضغط على النحو المطلوب؟ وهل تظل المادة المُسلَّمة ضمن التفاوتات البُعدية المطلوبة في مواصفات المشروع؟ هذه الأسئلة مترابطة، لكنها لا تُحل بالرقم نفسه الوارد في الرسم.

في معظم السياقات الصناعية والإنشائية، هناك أربعة مصطلحات بُعدية أهم من غيرها: OD وID وسماكة الجدار والتفاوت. تبدو هذه المصطلحات أساسية، ومع ذلك فإن الالتباس بشأنها شائع، لأن المعايير والتطبيقات المختلفة تعطي الأولوية لأبعاد مختلفة. غالبًا ما يتم اختيار الأنابيب الإنشائية بدءًا من القطر الخارجي. أما تطبيقات الأنظمة الميكانيكية أو مناولة السوائل فقد تبدأ من القطر الداخلي أو مساحة الممر المطلوبة. وقد تركز فرق المشتريات أحيانًا على المقاس الاسمي، وهو مفيد تجاريًا، لكنه غير كافٍ للاعتماد الفني.

لماذا يأتي القطر الخارجي OD أولًا عادةً

القطر الخارجي، أو OD، هو المقاس الخارجي الكلي للأنبوب. وفي أعمال التصنيع، غالبًا ما يكون هذا أول بُعد يتم التحقق منه، لأنه يحدد ما إذا كان العضو سيلائم المشابك، والجلب، والوصلات، ومعدات الدرفلة، والتجميعات المتطابقة. وبالنسبة للفولاذ الإنشائي، يؤثر OD أيضًا في الصلابة وخصائص المقطع، خصوصًا عندما يقارن المهندسون بين المقاطع المجوفة الدائرية ذات الوزن المتقارب وسماكات الجدار المختلفة.

ولهذا تحدد العديد من معايير الأنابيب المنتجات أساسًا وفق الأبعاد الخارجية وسماكة الجدار. ويعكس ذلك طريقة تصنيع المادة وكيفية فحصها. إذ يمكن للمصنع قياس OD مباشرة وبشكل متكرر أثناء الإنتاج. كما يهم البُعد نفسه في خطوط الطلاء، والقطع الآلي، وتجهيز النهايات. وإذا طلب المشتري «أنبوب 50 mm» فقط من دون توضيح المعيار وسماكة الجدار، فقد يظل عرض السعر غير مكتمل من الناحية الفنية.

هناك أيضًا سبب عملي يجعل المقيمين يفضلون OD كنقطة مرجعية: فهو يظل ثابتًا حتى عند اختلاف المتطلبات الداخلية. فقد يكون لأنبوبين لهما OD نفسه قطران داخليان مختلفان بسبب اختلاف سماكة الجدار. وقد يكون هذا الفرق مقبولًا في مشروع وغير مقبول في مشروع آخر. أما OD نفسه، فعادةً ما يحكم التوافق الخارجي.

القطر الداخلي ID ليس مجرد «ما يتبقى في الداخل»

يُحسب القطر الداخلي، أو ID، عادةً بطرح ضعف سماكة الجدار من القطر الخارجي. وهذا المفهوم بسيط، لكن لا ينبغي التعامل معه باعتباره بُعدًا متبقيًا عابرًا. ففي التطبيقات التي تشمل حركة السوائل، أو تمرير الكابلات، أو الأجزاء المتداخلة، أو البطانات، أو المكونات المُدخلة، قد يكون ID هو البُعد الوظيفي. وحتى في الاستخدامات غير المخصصة للضغط، يمكن أن تحدد الخلوصات داخل الأنبوب ما إذا كان التصميم سيعمل من دون تعديلات ميدانية.

من المفاهيم الخاطئة الشائعة أن تحديد OD وسماكة الجدار الاسمية يضمن تلقائيًا الحصول على ID دقيق. لكن في الواقع، يؤثر أي اختلاف مسموح به في OD وسماكة الجدار في الفتحة الداخلية النهائية. ولهذا السبب تكتسب مراجعة التفاوتات أهمية كبيرة. فإذا كان المشروع يتطلب ممرًا داخليًا صافيًا أدنى، فلا يكفي التحقق من أبعاد الكتالوج فقط؛ بل يجب أيضًا مراعاة نطاق التفاوت المحدد في المعيار.

وتزداد أهمية هذه النقطة عند تقييم المواد المستوردة ضمن سلاسل توريد تستند إلى ASTM أو EN أو JIS أو GB. فقد يبدو المقاس الاسمي مكافئًا على الورق، لكن القبول يظل معتمدًا على التفاوتات المحددة في المعيار الفعلي المشار إليه في أمر الشراء. وبالنسبة للمقيّمين الفنيين، فإن السؤال الصحيح ليس «ما هو ID النظري؟»، بل «ما نطاق ID المقبول واقعيًا وفقًا للمعيار المحدد وطريقة التصنيع؟»

سماكة الجدار تؤثر في أكثر من مجرد القوة

عند مراجعة الأبعاد، تبدأ سماكة الجدار في تحويل المراجعة البُعدية إلى مراجعة للأداء. فالجدار الأكثر سماكة يعني عمومًا كتلة أكبر، ومقاومة أعلى للتشوه الموضعي، وقدرة أكبر على تحمل الأحمال، رغم أن التأثير الإنشائي الدقيق يعتمد على هندسة المقطع وطريقة التصميم. كما تؤثر سماكة الجدار في تجهيز اللحام، وسرعة القطع، وسلوك الثني، وسماحية التآكل، وفي بعض الحالات مدة الخدمة.

بالنسبة للأنابيب الإنشائية، تعمل سماكة الجدار غالبًا كحلقة وصل بين المطابقة البُعدية والتوقعات الميكانيكية. فقد يطابق الأنبوب OD الصحيح، لكنه يظل غير مناسب للاستخدام المقصود إذا اقتربت سماكة الجدار من الحد الأدنى للتفاوت وكان التصميم لا يملك هامش أمان كافيًا. وهذا لا يعني تلقائيًا أن المنتج غير مطابق. بل يعني أن على المقيّم التمييز بين «المقبول وفق المعيار» و«المناسب بشكل مريح للتطبيق». فهما ليسا الشيء نفسه دائمًا.

كما أن مسار التصنيع مهم. فقد يتم تقييم الأنابيب الملحومة والأنابيب غير الملحومة بطرق مختلفة تبعًا للاستخدام النهائي، ولكن في كلتا الحالتين يؤثر انتظام الجدار في عمليات التصنيع اللاحقة. فقد يؤدي عدم انتظام الجدار إلى تعقيد اللولبة، والتشغيل الآلي، والتوسيع، والمواءمة. وفي تطبيقات الجدران الرقيقة، قد تصبح الانحرافات الصغيرة التي تبدو طفيفة على الورق ملحوظة أثناء التشكيل أو التجميع.

ومن النقاط المرتبطة التي غالبًا ما يتم تجاهلها في مناقشات التوريد أن الانضباط البُعدي لا يقتصر على الأنابيب. وينطبق المنطق نفسه على منتجات الصفائح والمقاطع، حيث تؤثر استمرارية السماكة في التركيب، والمتانة، والمظهر. ففي أنظمة الأسقف والكسوات، على سبيل المثال، لا يتم تقييم منتجات مثل Color Coated Galvanized Roof Sheet PPGI وفق الأبعاد الاسمية مثل سماكة من 0.2 mm إلى 1.2 mm وعرض من 600 mm إلى 1250 mm فحسب، بل أيضًا وفق سماكة الطلاء، وشكل التشكيل، ومدى ملاءمتها للبيئة المقصودة. وهذا تذكير مفيد بأن الأبعاد نادرًا ما تكون أرقامًا معزولة؛ فهي جزء من سياق أداء أوسع.

التفاوت هو النقطة التي تلتقي فيها المواصفات الورقية بالواقع

التفاوت ليس عيبًا تصنيعيًا. بل هو الاختلاف المسموح به والمحدد عن البُعد الاسمي. وينبغي للمقيّمين الفنيين التعامل مع التفاوت باعتباره جزءًا من المواصفة نفسها، وليس أمرًا ثانويًا. فإذا نص الطلب على أن الأنبوب يجب أن يطابق OD وسماكة الجدار ومعيارًا معينًا، فإن الاختلاف المقبول هو ما يسمح به ذلك المعيار، ما لم يتم تحديد حدود أكثر صرامة خاصة بالمشروع.

وهنا تبدأ العديد من مشكلات التوريد عبر الحدود. فقد يراجع أحد الأطراف البُعد الاسمي، ويفترض طرف آخر متطلبات أكثر صرامة للملاءمة في الورشة، ثم تتحول نتيجة الفحص إلى نزاع رغم أن المادة قد تكون مطابقة للمعيار. والحل ليس رفض التفاوت، بل تحديد المتطلبات الوظيفية مبكرًا. فإذا كان الأمر يتعلق بملاءمة تداخلية دقيقة، أو وصلة آلية، أو تجميع باستخدام قالب دقيق، فيجب أن تنص مواصفات الشراء على ذلك صراحةً.

وينبغي أن تشمل مراجعة التفاوت أيضًا الاعتبارات المتعلقة بالشكل عند الحاجة. فقد تكون الاستقامة، والبيضاوية، وتعامد نهايات القطع، واختلاف الطول مهمة بقدر أهمية أبعاد المقطع في المشاريع التي تعتمد بكثافة على التصنيع. ولا تتم مناقشة هذه الجوانب دائمًا في المحادثات العامة حول أبعاد الأنابيب الفولاذية، لكنها غالبًا ما تحدد ما إذا كانت المادة ستنتقل بسلاسة من فحص الاستلام إلى الإنتاج.

المقاس الاسمي والمقاس الفعلي وسياق المعيار

هناك مصدر آخر للالتباس يتمثل في الفرق بين المقاس الاسمي والمقاس الفعلي المقاس. ففي بعض أنظمة الأنابيب، ولا سيما عندما تكون الممارسات السوقية ناضجة وموحدة، تستمر المصطلحات الاسمية لأنها تبسط التواصل. لكن الاعتماد الفني لا يمكن أن يتوقف عند هذا الحد. إذ يحتاج المقيّمون إلى معرفة الأساس البُعدي الفعلي المستخدم في المعيار: سلسلة OD المعتمدة على البوصة، أو سلسلة OD المترية، أو جدول سماكات الجدار، أو مرجع القياس، أو السماكة المحددة صراحةً بالملليمتر.

وتكتسب هذه المسألة أهمية عند استبدال المنتجات بين المناطق المختلفة. فقد يكون الأنبوب المعروض على أنه «مكافئًا» قريبًا في الوصف التجاري، لكنه يختلف مع ذلك في خصائص المقطع، أو توافق الوصلات، أو فئة التفاوت. ولذلك تعني مراجعة المواصفات الموثوقة التحقق من التعبير البُعدي الكامل، وليس الاسم التجاري فقط. وتعكس أعمال التصدير التي تنفذها Hongteng Fengda في بيئات ASTM وEN وJIS وGB هذه المسألة المتكررة: إذ يجب تحويل اللغة البُعدية إلى معايير قبول قائمة على المعيار قبل أن تصبح قرارات التوريد قابلة للمقارنة فعليًا.

ما الذي ينبغي على المقيّمين الفنيين التحقق منه فعليًا؟

بالنسبة للمراجعة المرتبطة بالمعايير أو الشهادات، تكون قائمة التحقق المختصرة عادةً أكثر فائدة من مذكرة نظرية طويلة. والمفتاح هو التحقق من البُعد في علاقته بالوظيفة:

• تأكد مما إذا كان البُعد الحاكم للتطبيق هو OD أو ID أو سماكة الجدار.
• تحقق من المعيار المشار إليه بدلًا من افتراض أن جميع سلاسل الأنابيب تستخدم منطق المقاسات نفسه.
• راجع حدود التفاوت قبل اعتماد بديل أو مصدر توريد آخر.
• ضع في الاعتبار عمليات التصنيع والعمليات اللاحقة مثل اللحام، والثني، واللولبة، والطلاء، أو الملاءمة التداخلية.
• عندما يكون الخلوص الداخلي أمرًا بالغ الأهمية، احسب الحد الأدنى العملي لـ ID في ظل التفاوت، وليس ID الاسمي فقط.
• عندما تكون القدرة الإنشائية محدودة، لا تفصل المطابقة البُعدية عن الآثار المتعلقة بخصائص المقطع.

لا شيء من ذلك معقد ما دامت المصطلحات في مواضعها الصحيحة. إذ يوضح OD كيفية ظهور الأنبوب للعالم الخارجي. ويبين ID المساحة القابلة للاستخدام في الداخل. وتربط سماكة الجدار بين الهندسة والأداء. أما التفاوت فيوضح ما إذا كان المنتج الفعلي يمكن أن يختلف مع بقائه مقبولًا. والخطأ هو التعامل مع أي واحد منها باعتباره المواصفة الكاملة.

إن المراجعة السليمة لأبعاد الأنابيب الفولاذية لا تتعلق بحفظ التعريفات بقدر ما تتعلق بمواءمة اللغة البُعدية مع القرار الفعلي الذي يجب اتخاذه. فإذا كانت المهمة هي تحقيق الملاءمة، فابدأ بـ OD. وإذا كانت المهمة تتعلق بالممر أو الخلوص، فركز على ID في ظل التفاوت. وإذا كانت المهمة تتعلق بالحمل أو التصنيع أو ظروف الخدمة، فإن سماكة الجدار تستحق تدقيقًا أكبر. وعند توريد المواد دوليًا، فإن المعيار المذكور في المستند هو ما يحول تلك الأرقام إلى متطلب قابل للتنفيذ.
