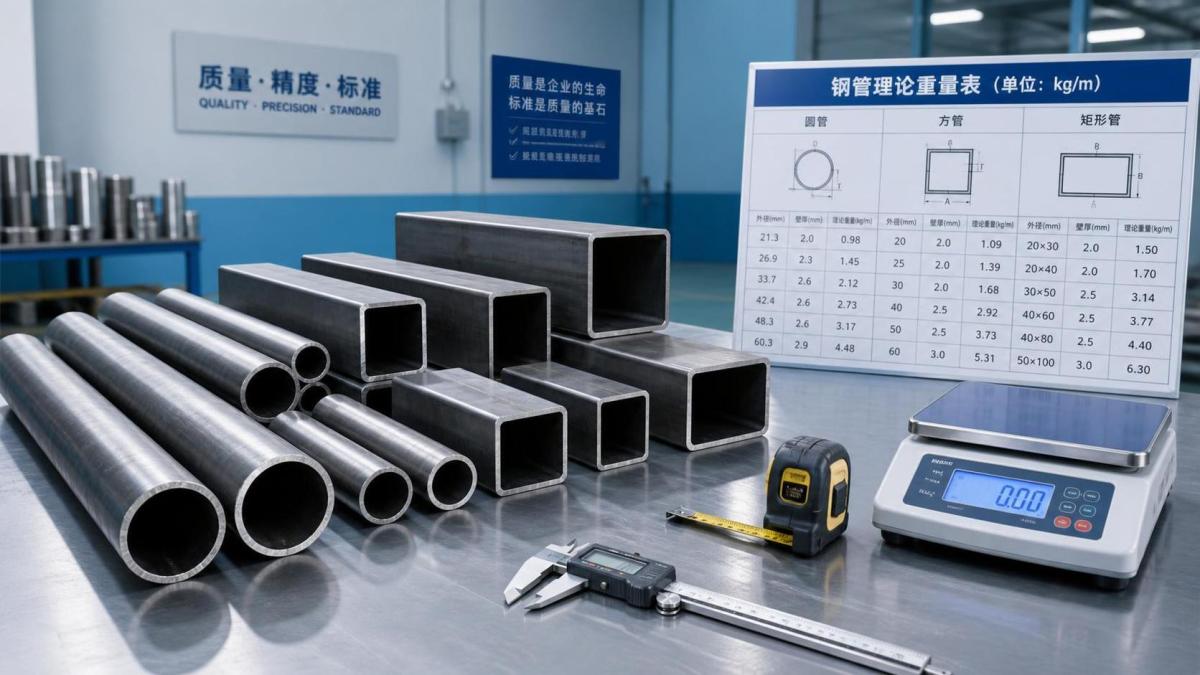

حساب وزن الأنابيب الفولاذية: الصيغ والعوامل والأخطاء الشائعة في المواصفات

عادةً ما يُعامل حساب وزن الأنبوب الفولاذي على أنه مهمة حسابية بسيطة، إلى أن يبدأ عرض السعر أو خطة النقل أو الفحص الإنشائي في الانحراف عن التقدير الأصلي. عندها تظهر العديد من مشكلات المواصفات. قد يبدو الأنبوب الفولاذي بسيطًا على الورق، لكن وزنه الفعلي يعتمد على كيفية تحديد المقطع، والمعيار الذي تتبعه الأبعاد، وما إذا كان المقاس اسميًا أو فعليًا، ونطاق التفاوت المسموح به في الإنتاج. وفي أعمال التقييم الفني، لا يقتصر الأمر على الحصول على رقم، بل يتعلق بمعرفة ما إذا كان هذا الرقم موثوقًا بما يكفي لأغراض الشراء والتصنيع والتعبئة والرفع ومراجعة المطابقة.

عندما يبحث المشترون عن وزن الأنبوب الفولاذي، فإنهم يحاولون غالبًا الإجابة عن عدة أسئلة في الوقت نفسه: ما كمية المواد التي سيستهلكها المشروع فعليًا، وما مدى موثوقية الكتلة التي يذكرها المورد لكل متر، وكيف ستتغير تكلفة الشحن بين خيارات المقاسات المختلفة، وما إذا كان الاستبدال بين المعايير سيؤدي إلى فروق خفية. عمليًا، يُعد الوزن من أسرع الطرق للتحقق من فهم المواصفة بشكل صحيح.

الصيغة الأساسية بسيطة، لكن المدخلات ليست كذلك

بالنسبة للأنابيب المصنوعة من الفولاذ الكربوني، يبدأ الحساب المعتاد من مساحة المقطع مضروبة في كثافة الفولاذ. وتبلغ الكثافة المستخدمة عادةً نحو 7,850 kg/m3. وبمجرد معرفة مساحة المقطع، يمكن حساب وزن الوحدة لكل متر.

بالنسبة للأنبوب الدائري، تعتمد مساحة المقطع على القطر الخارجي وسُمك الجدار:

وزن الوحدة (kg/m) = 0.02466 x t x (D - t)

حيث إن D هو القطر الخارجي بالملليمتر، وt هو سُمك الجدار بالملليمتر. وهذه صيغة هندسية عملية مشتقة من كثافة الفولاذ والمساحة الهندسية لمقطع دائري مجوف.

بالنسبة للمقاطع المجوفة المربعة والمستطيلة، يُستخدم تقريب شائع:

وزن وحدة الأنبوب المربع (kg/m) = 0.0157 x t x (A + A - 2t)

وزن وحدة الأنبوب المستطيل (kg/m) = 0.0157 x t x (A + B - 2t) x 2 / 2

ومع ذلك، قد يستخدم الموردون في مستندات الشراء الفعلية الوزن النظري الوارد في الجداول بدلًا من صيغة مشتقة يدويًا. وهذا أمر طبيعي. وتتمثل المشكلة في معرفة ما إذا كان الطرفان يستخدمان الأساس البُعدي نفسه. فقد يؤدي عدم التطابق بين سُمك الجدار الاسمي وسُمك الجدار الأدنى المضمون إلى تغيير النتيجة بما يكفي للتأثير في تخطيط الحمولة بالطن للطلبات الكبيرة.

الوزن النظري والوزن الفعلي ليسا الشيء نفسه

هذه واحدة من أكثر حالات سوء الفهم شيوعًا. يُحسب الوزن النظري انطلاقًا من الأبعاد الاسمية وكثافة الفولاذ القياسية. أما الوزن الفعلي فهو وزن المنتج النهائي الحقيقي بعد الدرفلة والتشكيل واللحام والجلفنة والقطع وتفاوتات الأبعاد. وبالنسبة للمقارنة الفنية، يُعد الوزن النظري مفيدًا لأنه يوفر مرجعًا مشتركًا. أما في تسوية الخدمات اللوجستية أو فحص المنتجات النهائية، فيكون الوزن الفعلي أكثر أهمية.

قد يزن الأنبوب رقيق الجدار المُنتج بالقرب من الحد الأدنى لتفاوت السُمك أقل بكثير من القيمة النظرية. وقد يزن الأنبوب المجلفن بالغمس الساخن أكثر من القيمة النظرية للفولاذ غير المطلي، لأن طبقة الزنك تضيف كتلة. كما يمكن أن تؤدي زيادة معدن اللحام ومعالجة الأطراف وتفاوت الطول إلى تغيير الوزن الإجمالي للحزمة. ولا يعني أي من ذلك أن المنتج غير مطابق، بل يعني أن على المُقيّم معرفة نوع الوزن الذي تتم مناقشته.

وتصبح هذه التفرقة مهمة بشكل خاص عند تقييم العروض الواردة من مناطق مختلفة. فقد يعرض المورد الذي يعمل أساسًا وفق ASTM الأبعاد والتفاوتات وجداول الكتلة بطريقة مختلفة عن مورد يقدم عرضًا وفق EN أو JIS أو GB. وباعتبارها شركة مصنعة ومصدرة للفولاذ الإنشائي وتخدم أسواقًا دولية متعددة، تلاحظ Hongteng Fengda عادةً أن مناقشة الوزن لا تتعلق بالرياضيات بقدر ما تتعلق بمواءمة المعايير. فإذا كان أساس المعيار غير واضح، فقد تؤدي حتى الصيغة الصحيحة إلى قرار تجاري خاطئ.

ما الذي يغير وزن الأنبوب الفولاذي عمليًا

يُعد القطر الخارجي أو مقاس المقطع العامل الأكثر وضوحًا، لكنه نادرًا ما يكون العامل الوحيد الذي يستحق التحقق. وعادةً ما يكون لسُمك الجدار التأثير الأكبر في كتلة الوحدة. فقد يختلف وزن أنبوبين لهما القطر الخارجي نفسه اختلافًا كبيرًا إذا كان سُمك أحدهما محددًا عند 3.0 mm والآخر عند 3.5 mm. وفي الشراء، قد يؤثر ذلك ليس فقط في السعر لكل طن، بل أيضًا في مدى ملاءمة العنصر لطريقة التصنيع أو تفاصيل الوصلة المقصودة.

لا تؤدي درجة المادة عادةً إلى تغيير الكثافة بدرجة تؤثر في حساب الوزن الأساسي ضمن تطبيقات الفولاذ الكربوني العادية، لكن خيارات الفولاذ المقاوم للصدأ والفولاذ المزدوج والسبائك الخاصة قد تتطلب مراجعة أدق. كما أن الشكل مهم. فلا يمكن مقارنة الأنابيب الدائرية والمربعة والمستطيلة اعتمادًا على المقاس الخارجي وحده، لأن هندسة المقطع مختلفة. وتؤثر طريقة الطلاء عندما يُستخدم الوزن في تخطيط الشحن أو التركيب. فالمنتجات المجلفنة تحمل كتلة إضافية لا تظهر دائمًا في الجداول النظرية للفولاذ العاري.

غالبًا ما يتم التقليل من أهمية الطول باعتباره عامل خطر. فقد يحسب المشتري kg/m بشكل صحيح، لكنه يذكر مع ذلك إجمالي وزن الطلب بشكل غير دقيق لأن الأطوال العشوائية والأطوال الثابتة وتفاوتات القطع تُعالج بطرق مختلفة لدى المصانع المختلفة. وقد يؤدي ذلك إلى فجوة بين الحمولة المقدرة والكمية الفعلية التي يمكن تحميلها في الحاوية أو الشاحنة.

أين يخطئ المقيّمون غالبًا

من الأخطاء الخلط بين منطق الأنابيب ومنطق المقاطع المجوفة الإنشائية. ففي بعض الأسواق، قد يُشار إلى مقاس الأنبوب باستخدام المقاس الاسمي للأنبوب ودرجة السماكة، بينما يُشار إلى المقاطع المجوفة الإنشائية باستخدام الأبعاد الخارجية الفعلية وسُمك الجدار. ولا يمكن استخدام هذين النظامين بالتبادل. فإذا حوّل شخص ما درجة سماكة الأنبوب إلى سُمك جدار بطريقة غير صحيحة، فسيكون حساب الوزن خاطئًا منذ البداية.

ومن المشكلات المتكررة أيضًا افتراض أن جميع المقاطع ذات مقاس 100 x 100 هي المنتج نفسه. وهذا غير صحيح. فقد يختلف نصف قطر الزاوية ومسار التصنيع والتفاوت المعياري. وإذا كان المشروع يتطلب تركيبًا دقيقًا في التجميعات المصنعة، فقد تؤثر هذه الفروق في أكثر من الوزن، إذ قد تؤثر أيضًا في تجهيز اللحام ومحاذاة الثقوب وانتظام الطلاء.

وهناك خطأ متكرر في عروض الأسعار يظهر في التوريد للتصدير، وهو مقارنة سعر الوحدة على أساس القطعة بدلًا من أساس الحمولة النظرية أو الفعلية. فقد يبدو الأنبوب أرخص لكل قطعة، لكنه يكون أخف لأن سُمكه الفعلي قريب من الحد الأدنى للتفاوت، أو لأن الطول المطلوب أقصر، أو لأن المعيار المذكور في العرض غير مكافئ للمعيار المطلوب للمشروع.

وينطبق الانضباط نفسه عند مقارنة المقاطع المفتوحة المستخدمة إلى جانب تجميعات الأنابيب. فعلى سبيل المثال، في إطارات الدعم أو الأنظمة الإنشائية الثانوية، قد يقيّم المشترون القنوات مع المقاطع المجوفة لتحديد إجمالي استهلاك الفولاذ وكفاءة التصنيع. وفي هذا السياق، لا يكون منتج مثلChannel In Steel ذا صلة لأنه “أخف” أو “أثقل” بشكل منفرد، بل لأن ارتفاع مقطعه ونطاق سُمكه من 1.5 mm إلى 25 mm وامتثاله لمعايير مثل AISI وASTM وDIN وJIS وBS وGB/T تحدد ما إذا كان ينبغي أن يحل محل التصميم القائم على الأنابيب أو يكمله. ويجب اتخاذ هذا القرار استنادًا إلى مسار الأحمال وطريقة الوصل والتعرض للتآكل وقابلية التصنيع، وليس استنادًا إلى اسم المقطع وحده.

كيف تؤثر المعايير في معنى الوزن

تكون قيمة الوزن محدودة جدًا إذا لم يُذكر المعيار الذي يستند إليه. فقد تحدد أنظمة ASTM وEN وJIS وGB الأبعاد وتفاوت سُمك الجدار والاستقامة وبدل الكتلة بطرق مختلفة. وحتى عندما تبدو المقاسات متشابهة، يمكن للتفاوت المسموح به أن يغير الحمولة المتوقعة بالطن ضمن حزمة شراء كبيرة. ولذلك ينبغي على المقيّمين الفنيين قراءة أرقام الوزن إلى جانب معيار المقطع ودرجة المادة وبيان التفاوت.

وبالنسبة للفولاذ الإنشائي الذي يتم توريده عالميًا، هنا يقلل الموردون ذوو الخبرة من المخاطر. وتكتسب خبرة Hongteng Fengda في التصنيع والتصدير أهمية لأن المشاريع في أمريكا الشمالية وأوروبا والشرق الأوسط وجنوب شرق آسيا تتطلب غالبًا إجراء مطابقة متبادلة بين متطلبات ASTM وEN وJIS وGB. وعندما يتم هذا التنسيق مبكرًا، تقل احتمالية اكتشاف المشترين أن مقطعًا “مطابقًا” يملك أساسًا مختلفًا للكتلة لكل متر عن ذلك الذي افترضه التصميم الأصلي.

طريقة أكثر موثوقية لمراجعة بيانات وزن المورد

تتبع المراجعة العملية عادةً تسلسلًا قصيرًا.

تحقق مما إذا كان البُعد اسميًا أو فعليًا. وأكد المعيار المعمول به. وحدد ما إذا كانت القيمة المذكورة تمثل الوزن النظري لكل متر، أو وزن الحزمة الفعلي، أو وزن الشحن بما في ذلك الطلاء. ثم قارن ذلك بتفاوت سُمك الجدار وحالة التشطيب. وإذا كانت أي من هذه النقاط مفقودة، فينبغي التعامل مع رقم الوزن باعتباره غير مكتمل بدلًا من قبوله كما هو.

ولهذا السبب أيضًا، لا ينبغي فصل ادعاء المورد بشأن المخزون أو وعده بالتسليم عن التحقق من المقطع. فخط الإنتاج المستقر والرقابة الجيدة على الجودة يساعدان، لكن الثقة الفنية تأتي من الاتساق في تفسير الأبعاد. وبالنسبة للمشاريع الإنشائية، غالبًا لا يكون خطأ الوزن الأعلى تكلفة مجرد بضعة كيلوغرامات على الورق، بل اعتماد مقطع وفق افتراض متعلق بمعيار معين ثم اكتشاف عدم التطابق بعد تثبيت رسومات التصنيع أو حجز الشحن أو خطط المناولة في الموقع.

ما الذي يخبرك به حساب الوزن الجيد فعلًا

لا يدعم حساب وزن الأنبوب الفولاذي السليم جدول البيانات فحسب، بل يساعد أيضًا في التحقق من اتساق تعريف المنتج. فإذا بدت الكتلة المحسوبة غير متوافقة مع جدول المورد، فقد يشير ذلك إلى معيار مختلف، أو حالة طلاء مختلفة، أو أساس مختلف للسُمك، أو حتى نوع مقطع غير صحيح. وبالنسبة للمقيّمين الفنيين، تكمن القيمة الحقيقية لهذا الإجراء هنا. فالوزن ليس مجرد نتيجة، بل أداة تشخيصية.

عند مراجعة عروض الأنابيب للاستخدام الإنشائي أو الصناعي أو التصنيعي، تتمثل العادة الأكثر فائدة في التعامل مع الوزن والأبعاد والمعيار والتفاوت والتشطيب باعتبارها حزمة واحدة. وبمجرد مواءمة هذه العناصر، تصبح الأرقام واضحة عادةً. أما عندما لا تكون متوافقة، فقد تؤدي حتى الصيغة المألوفة إلى إجابة تبدو مؤكدة جدًا لكنها مضللة للغاية.
