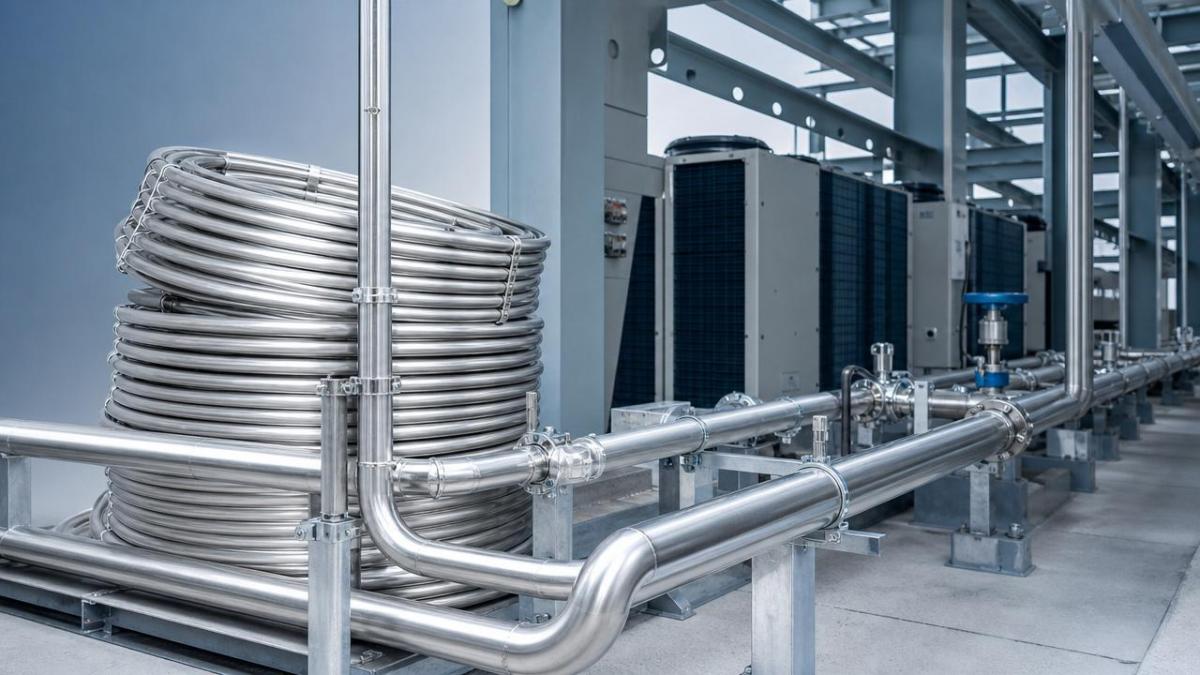

لتنفيذ مشاريع HVAC، يجب أن تتوافق أنابيب اللفائف المصنوعة من الفولاذ المقاوم للصدأ 304 مع النظام، وليس فقط مع ورقة المواصفات. تحدد فحوصات الملاءمة سرعة التركيب، ومخاطر التسرب، وعمر مقاومة التآكل، وتكلفة الصيانة المستقبلية.
عندما تقوم الفرق بتوريد أنابيب اللفائف المصنوعة من الفولاذ المقاوم للصدأ 304، فإن حالات عدم التطابق البسيطة في سُمك الجدار، أو نصف قطر الانحناء، أو حجم التوصيل يمكن أن تؤخر العمل. يحسّن التحقق الدقيق الموثوقية ويحافظ على أداء الأنظمة القائمة على الفولاذ كما هو مخطط لها.
لماذا تُعد فحوصات الملاءمة مهمة عبر سيناريوهات تركيب HVAC
لا تستخدم أنظمة HVAC الأنابيب في ظل حالة متطابقة واحدة. تفرض خطوط المياه المبردة، ومسارات وسيط التبريد، ووحدات الأسطح، والبيئات الرطبة متطلبات مختلفة على أنابيب اللفائف المصنوعة من الفولاذ المقاوم للصدأ 304.
تراجع فحوصات الملاءمة الجيدة الضغط، والوسط الناقل، وتغيرات الحرارة، والاهتزاز، ومساحة التركيب المتاحة. في الإنشاءات المرتبطة بالفولاذ، تؤثر هذه القرارات أيضًا على هياكل الدعم، والحوامل، وتفاصيل التثبيت.
وهذا مهم بشكل خاص في المشاريع التي تستخدم منصات من الفولاذ الإنشائي، وغرف المعدات، والوحدات مسبقة الصنع. يجب أن يتوافق اختيار الأنابيب مع مكونات الفولاذ المحيطة، وقيود التوجيه، والتعرض للتآكل.
السيناريو 1: تحتاج الغرف الميكانيكية الضيقة إلى مرونة دقيقة لأنابيب اللفائف
في غرف المعدات الداخلية المدمجة، غالبًا ما يتم اختيار أنابيب اللفائف المصنوعة من الفولاذ المقاوم للصدأ 304 بسبب سهولة التوجيه ومقاومة التآكل. ويكمن الفحص الأساسي هنا في قابلية الانحناء دون تسطح أو تشقق.
تحقق من الحد الأدنى لنصف قطر الانحناء قبل الشراء. فالأنبوب الذي يفي بالمتطلبات الكيميائية لكنه يفشل في تحمل الانحناء يمكن أن يتسبب في إعادة العمل، وإجهاد الوصلات، وتعارضات المساحة حول المضخات أو وحدات مناولة الهواء.
يجب أن يدعم سُمك الجدار أيضًا طريقة التوجيه. قد تسهّل الجدران الأرق عملية الانحناء، لكنها قد تقلل السلامة الميكانيكية إذا وُجد اهتزاز أو حركة حرارية متكررة.
الفحوصات الأساسية للتوجيه في المساحات الضيقة
- يتوافق القطر الخارجي مع الوصلات ومشابك الدعم.
- يوازن سُمك الجدار بين تصنيف الضغط والمرونة.
- يقلل طول اللفافة عدد الوصلات في المساحات الضيقة.
- يدعم تشطيب السطح سهولة التنظيف وملاءمة العزل.
السيناريو 2: تواجه أنظمة الأسطح والأنظمة الخارجية التآكل والحركة
تضيف تركيبات HVAC الخارجية عوامل الطقس، والتعرض للأشعة فوق البنفسجية، والدورات الحرارية. وهنا، يجب التحقق من ملاءمة أنابيب اللفائف المصنوعة من الفولاذ المقاوم للصدأ 304 للظروف الجوية الفعلية، لا افتراض مقاومتها الشاملة.
يؤدي الدرجة 304 أداءً جيدًا في العديد من البيئات، لكن الظروف الساحلية الغنية بالكلوريدات قد تتطلب تقييمًا أدق. كما يمكن للمعادن المختلفة القريبة أن تسرّع التآكل عند نقاط التلامس ووسائل التثبيت.
يجب مراجعة التمدد والانكماش مع الدعامات. وينبغي أن تتضمن الأنابيب غير القابلة للصدأ الموجهة فوق إطارات فولاذية سماحية كافية للحركة، خاصة بالقرب من معدات الأسطح ذات تقلبات الحرارة المتكررة.
عندما تكون هناك حاجة إلى عناصر داعمة، غالبًا ما تدمج المشاريع مقاطع فولاذية مشكلة على البارد أو أنظمة مدادات. وفي مثل هذه التجميعات، يمكن أن تساعد دعامات Z-beam في إنشاء هياكل خفيفة الوزن للحوامل أو قواعد المعدات.
السيناريو 3: تتطلب خطوط التبريد والخطوط ذات الضغط الأعلى تحققًا أكثر صرامة
لا يحمل كل خط في HVAC نفس الحمل. فقد تفرض دوائر وسيط التبريد وبعض أقسام التبريد الصناعي متطلبات أعلى على أنابيب اللفائف المصنوعة من الفولاذ المقاوم للصدأ 304 مقارنة بخدمات تكاثف المياه القياسية أو الخدمات منخفضة الضغط.
يجب تأكيد توافق الضغط استنادًا إلى أبعاد الأنبوب الفعلية، وسماحات التصنيع، وبيانات الاختبار. لا تعتمد على المقاس الاسمي وحده عند التحقق من سلامة النظام.
راجع جودة اللحام، وحالة الصلادة، والتوافق مع طريقة التوصيل المختارة. تتطلب وصلات الضغط، واللحام المداري، والانتقالات الملحومة بالنحاس اتساقًا مختلفًا في الأبعاد.
أسئلة تمنع الأخطاء المرتبطة بالضغط
- ما ضغط التصميم وما ضغط الاختبار؟
- هل الأنابيب مخمرة أم مقساة بالتشكيل؟
- هل السماحات مناسبة للوصولات المختارة؟
- هل يوفّر المورد وثائق اختبار المصنع؟
السيناريو 4: تركز التطبيقات الداخلية النظيفة على التشطيب والتوافق
غالبًا ما تعطي المستشفيات، ومناطق تصنيع الأغذية، والمختبرات، ومرافق الإلكترونيات أولوية للنظافة. وفي هذه البيئات، يجب التحقق من نظافة أنابيب اللفائف المصنوعة من الفولاذ المقاوم للصدأ 304 داخليًا واتساق تشطيبها الخارجي.
يمكن أن تحتجز الأسطح الخشنة الملوثات أو تعقّد إحكام العزل. كما أن جودة التغليف الوقائي مهمة أيضًا لأن التلف أثناء المناولة قبل التركيب قد يؤثر على المظهر والأداء.
يبقى التوافق مع الدعامات الفولاذية القريبة مهمًا. يجب عزل الأنابيب غير القابلة للصدأ عند الحاجة لتقليل المشكلات الجلفانية والحفاظ على حالة السطح على المدى الطويل.
كيف تختلف احتياجات HVAC حسب سيناريو التطبيق
قائمة فحص ملاءمة عملية قبل طلب أنابيب اللفائف المصنوعة من الفولاذ المقاوم للصدأ 304
تحوّل عملية الطلب الموثوقة الاحتياجات الفنية إلى نقاط تحقق قابلة للقياس. وبالنسبة لأنابيب اللفائف المصنوعة من الفولاذ المقاوم للصدأ 304، فإن النهج الأكثر فائدة هو تأكيد المقاس، والمعيار، والحالة، وطريقة التركيب معًا.
- أكد القطر الخارجي، وسُمك الجدار، وطول اللفافة.
- تحقق من ASTM، وEN، وJIS، أو غيرها من المعايير المطلوبة.
- طابق تصنيف الضغط مع ظروف التشغيل والاختبار.
- راجع أداء الانحناء للمسار المقصود.
- تحقق من التوافق مع الوصلات، والمشابك، والعزل.
- اطلب شهادات اختبار المصنع وبيانات السماحات.
- تحقق من التغليف لمناولة التصدير وحماية الموقع.
في مشاريع الفولاذ المعيارية، يجب فحص دعامات الأنابيب في الوقت نفسه. تقلل خطة الدعم المنسقة من القطع الميداني وتحافظ على توافق التركيب مع هياكل الفولاذ الإنشائي.
بالنسبة للهياكل المساعدة، يمكن للمقاطع ذات الإنتاج المدعوم بـ CE، وSGS، وBV، أو ISO أن تدعم أهداف جودة المشروع على نطاق أوسع. تستخدم بعض المشاريع عناصر دعم مثقبة أو غير مثقبة حسب احتياجات الحوامل وأحمال السقف.
الأخطاء الشائعة عند تقييم أنابيب اللفائف المصنوعة من الفولاذ المقاوم للصدأ 304
أحد الأخطاء الشائعة هو التعامل مع أنابيب اللفائف المصنوعة من الفولاذ المقاوم للصدأ 304 على أنها مناسبة تلقائيًا لكل بيئة تآكلية. يجب أن توجه الظروف الفعلية، وخاصة التعرض للكلوريدات، القرار النهائي.
وخطأ آخر هو تحديد درجة المادة فقط. فمن دون سماحات الأبعاد، وحالة الصلادة، ومتطلبات التوصيل، قد تفي الأنابيب الموردة بالدرجة المطلوبة لكنها تفشل في تلبية احتياجات التركيب.
كما تتجاهل الفرق أيضًا تفاعل الدعامات. فالأنابيب غير القابلة للصدأ المركبة على هياكل فولاذية من دون عزل، أو تحكم في التباعد، أو سماحية حرارية، قد تتعرض للتآكل، أو الضوضاء، أو التآكل بمرور الوقت.
وتتمثل مشكلة أخيرة في فصل شراء الأنابيب عن الحلول الفولاذية المحيطة. ففي العديد من منصات المعدات، تؤثر هياكل الأسقف خفيفة الوزن، والحوامل، وعوارض الجدران في سهولة الوصول إلى المسار ونقاط التثبيت.
ولهذا السبب يمكن أن يبسّط التوريد الفولاذي المتكامل التنفيذ. فالعناصر الإنشائية مثل مقاطع Z-beam، المتاحة بخيارات مطلية بالجلفنة وبسُمك 6-25mm، يمكن أن تدعم تخطيط تركيب منسق.
خطوة تالية أفضل لتوريد HVAC بشكل أكثر سلاسة
تأتي أفضل النتائج من مواءمة أنابيب اللفائف المصنوعة من الفولاذ المقاوم للصدأ 304 مع سيناريو HVAC الفعلي. راجع البيئة، والضغط، ومساحة التوجيه، وهيكل الدعم، وتفاصيل التوصيل قبل إنهاء الطلب.
عند التخطيط لهياكل الفولاذ، والحوامل، ودعامات الأنابيب معًا، يصبح التركيب أسرع وأكثر قابلية للتنبؤ. كما يقلل ذلك من فجوات التوريد بين أداء الأنابيب والتوافق الإنشائي.
توفر Hongteng Fengda منتجات الفولاذ الإنشائي وحلول الفولاذ المخصصة للمشاريع الصناعية والإنشائية العالمية. وبفضل التصنيع المنضبط والامتثال للمعايير الدولية، تساعد الشركة على تقليل مخاطر التوريد وتحسين موثوقية التسليم.
إذا كان مشروعك يتضمن أنابيب لفائف من الفولاذ المقاوم للصدأ 304 إلى جانب دعامات فولاذية أو هياكل مخصصة، فقم أولاً بإعداد ورقة فحص ملاءمة. غالبًا ما تمنع هذه الخطوة الواحدة أكثر أخطاء التركيب تكلفة لاحقًا.
