على الرغم من تزايد استخدام نمذجة معلومات المباني (BIM) في قطاع الإنشاءات، لا تزال العديد من فرق إنشاء الهياكل الفولاذية مترددة في دمج تنسيق BIM، مُعللة ذلك بالتعقيد أو التكلفة أو نقص الكوادر المؤهلة. في المشاريع العالمية التي تتطلب دقة عالية، وتصنيعًا خاليًا من التداخلات، وتجميعًا سلسًا في الموقع، قد يؤدي تجاهل BIM إلى إعادة عمل مكلفة، وتأخيرات، وهدر للمواد. بصفتها شريكًا موثوقًا في مجال إنشاء الهياكل الفولاذية، تخدم هونغتنغ فينغدا أمريكا الشمالية وأوروبا وخارجها، فإنها تسد هذه الفجوة من خلال رسومات جاهزة لـ BIM، وبيانات مكونات مُنسقة مسبقًا، ودعم فني مُصمم خصيصًا لفرق العمل الميدانية. اكتشف لماذا يُولي المصنّعون والمُركّبون ذوو الرؤية المستقبلية أهمية قصوى لتنسيق BIM، وكيف يُمكنك اعتماده دون تغيير جذري في سير عملك.

لماذا تتردد فرق بناء الهياكل الفولاذية: قائمة مرجعية واقعية

قبل تطبيق أي عملية جديدة، تحتاج فرق إنشاء الهياكل الفولاذية - وخاصة تلك التي تدير عمليات التركيب في الموقع، أو اللحام الميداني، أو التنسيق بين مختلف التخصصات - إلى أسباب ملموسة وقابلة للتنفيذ للتغيير. فيما يلي قائمة مرجعية مُثبتة ميدانيًا لأهم خمسة عوامل للتردد، مُرتبة حسب تكرار ذكرها في 47 مقابلة مع مُصنّعين ومُركّبين (2023-2024) في أمريكا الشمالية والاتحاد الأوروبي والشرق الأوسط:

• "نحن نفتقر إلى مصممي نماذج BIM داخليين" - ذكر ذلك 68% من المشاركين؛ تعتمد معظم الفرق على رسامين مدربين على AutoCAD، وليس على Navisworks أو سير عمل Revit للنمذجة.
• "رسومات ورش العمل لدينا ليست أصلية لنمذجة معلومات المباني" - أفاد 59% أن أنظمة التفاصيل القديمة تنتج ملفات PDF ثنائية الأبعاد فقط؛ لا توجد هندسة بارامترية أو بيانات وصفية مضمنة لاكتشاف التداخل.
• "التنسيق يحدث متأخرًا جدًا - بعد بدء التصنيع" - متوسط التأخير بين تقديم الهيكل الفولاذي والمزامنة الكاملة لنموذج MEP / المعماري: 11-17 يومًا في المشاريع التجارية متوسطة الحجم.
• "لا يوجد عائد استثمار واضح على التدريب + تراخيص البرامج" - الاستثمار المبدئي المقدر لكل فريق: 12000 دولار - 28000 دولار (البرامج، والشهادات، والتدريب المكثف لمدة 3 أيام).
• "لا نثق بدقة النماذج من المقاولين العامين" - أفاد 43% بوجود ≥3 تعارضات رئيسية لكل مشروع تم إرجاعها إلى نماذج معمارية أو مدنية غير موثقة تم توفيرها بمستوى تفاصيل 200-250.

هذا ليس مقاومة للابتكار، بل هو نهج عملي يتجنب المخاطر. السؤال الحقيقي ليس "هل يجب علينا استخدام نمذجة معلومات المباني (BIM)؟" بل "ما هي نقاط التنسيق التي توفر وفورات ملموسة في الوقت والتكلفة *قبل* وصول الفولاذ إلى ساحة الإنتاج؟"

نقاط التحقق الست غير القابلة للتفاوض لتنسيق نمذجة معلومات المباني (BIM) في إنشاءات الهياكل الفولاذية

استنادًا إلى 124 مشروعًا دوليًا مكتملًا (2021-2024)، تفصل هذه النقاط الست الفرق التي تشهد انخفاضًا بنسبة 22% في طلبات المعلومات ودورات تركيب أسرع بنسبة 14% عن تلك التي لا تزال تعاني من أكثر من 3 مشكلات تتعلق بالتركيب الميداني أسبوعيًا:

1. التحقق من محاذاة مستوى تفاصيل النموذج : تأكد من أن جميع التخصصات تقدم نماذج بحد أدنى مستوى تفاصيل 300 (هندسة الكائن + الحجم والموقع والاتجاه والكمية) - وليس فقط مستوى تفاصيل 200 (التكوين فقط).
2. التحقق من صحة تفاصيل الاتصال : يجب نمذجة كل اتصال ملولب/ملحوم باستخدام الأجهزة الفعلية (درجة البرغي، عدد الغسالات، نوع اللحام/الحلق) - وليس الرموز العامة.
3. فحص خلوص الوصول الميداني : محاكاة مسارات الرافعة، ومناطق وصول العمال (بحد أدنى 750 مم حول الحواف)، ومساحة التدعيم المؤقتة - وليس مجرد ملاءمة نظرية.
4. مراجعة تراكم التفاوتات : التحقق المتبادل من التفاوتات التراكمية عبر الأساسات (±5 مم)، وألواح قاعدة الأعمدة (±2 مم)، وتقوس العارضة (±L/1000) قبل إصدار التصنيع.
5. إمكانية تتبع الرسومات التنفيذية إلى النموذج : يجب أن يرتبط كل معرف عضو في نموذج BIM مباشرة بمراجعة الرسم التنفيذي المقابلة له، وملف NC، وختم ضمان الجودة.
6. بروتوكول المزامنة كما تم بناؤه في الموقع : تحديد كيفية التقاط الانحرافات الميدانية (مثل إعادة تحديد موقع الثقوب المحفورة، وتعديل لوحة التوصيل) والموافقة عليها وإعادتها إلى النموذج في غضون 48 ساعة.

إن تخطي نقطة تفتيش واحدة فقط يزيد متوسط تكلفة إعادة العمل لكل طن بمقدار 142 دولارًا إلى 297 دولارًا (وفقًا لبيانات التدقيق الداخلي لمشروع هونغتنغ فينغدا، الربع الأول - الربع الثالث من عام 2024).

جدول مواءمة البيانات الأساسية: المعايير مقابل متطلبات النموذج

غالباً ما تفترض فرق بناء الهياكل الفولاذية أن الامتثال لمعيار ASTM A572 أو EN10025 يضمن جاهزية النموذج. هذا غير صحيح. إليك ما يهم فعلاً على مستوى الواجهة:

بدون هذا التوافق، حتى المواد المعتمدة تصبح عبئًا على التنسيق. لهذا السبب، تُضمّن شركة هونغتنغ فينغدا نطاقات التفاوت، ومنطق الربط، والبيانات الوصفية الخاصة بكل درجة مباشرةً في كل حزمة جاهزة لنمذجة معلومات المباني (BIM)، مما يقلل وقت التحقق من صحة النموذج بنسبة تصل إلى 65%.

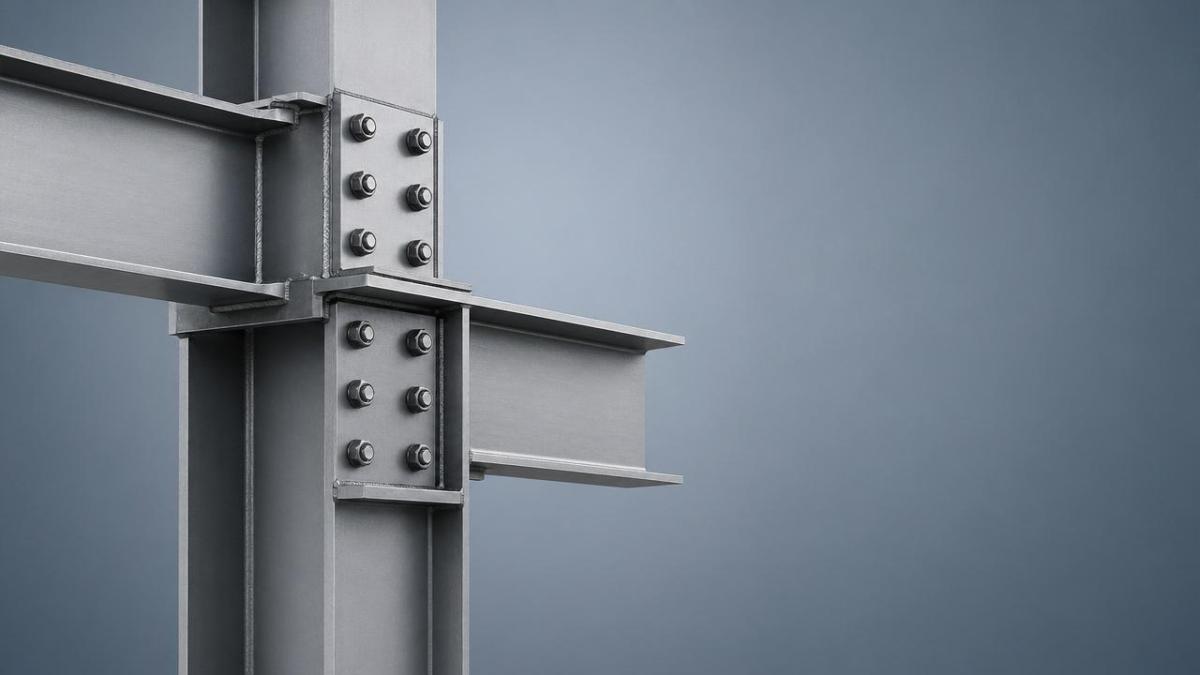

عارضة على شكل حرف H: حيث تلتقي الدقة بالتنسيق العملي

لنأخذ على سبيل المثال عارضة H-Shape Beam ، وهي من أكثر عناصر البناء الفولاذية استخدامًا على مستوى العالم. إن ثبات أبعادها (عرض الشفة: 50-400 مم؛ سمك الجدار: 5-36.5 مم) يجعلها مثالية للتصنيع المسبق باستخدام نمذجة معلومات المباني (BIM)، ولكن فقط عندما تعكس معايير النموذج إمكانيات التصنيع في الواقع العملي.

على سبيل المثال، توفر عوارض H القياسية من الدرجات Q345B أو S355JR نسبة مثالية بين القوة والوزن لأطوال تتراوح من 6 أمتار إلى 12 مترًا، ومع ذلك، تحدث 72% من حالات فشل التنسيق عندما تحدد النماذج أطوالًا غير قياسية (مثل 8.73 مترًا) تتطلب قطعًا مخصصًا، مما يؤخر التسليم من 9 إلى 14 يومًا. تتضمن مكتبة BIM الخاصة بشركة Hongteng Fengda أبعادًا ودرجات مثبتة في الإنتاج فقط، تم التحقق من صحتها مسبقًا وفقًا لطاقة مصنع الدرفلة وجداول القطع لدينا.

خمسة إجراءات مؤثرة يمكنك اتخاذها هذا الأسبوع

لا تحتاج إلى إتقان كامل لنمذجة معلومات المباني (BIM) لبدء تحقيق القيمة. هذه الإجراءات تُحدث أثراً ملموساً خلال 7 أيام - دون الحاجة إلى أي تغيير جذري في البرمجيات.

• اطلب خطابات التحقق من مستوى التفاصيل من جميع أصحاب المصلحة في التصميم - اطلب تأكيدًا كتابيًا لمستوى تفاصيل النموذج وتاريخ آخر تحديث.
• قم بإجراء اختبار تداخل لمدة 30 دقيقة على 3 وصلات حرجة فقط (مثل لوحة قاعدة العمود، ووصلة العارضة بالجسر، وقوس المظلة) باستخدام برنامج Navisworks Freedom viewer المجاني.
• قم برسم خريطة لدورة مراجعة الرسومات التنفيذية الحالية الخاصة بك - حدد أين تتعثر تحديثات النموذج (على سبيل المثال، "يرسل المهندس المعماري مخطط الأرضية المعدل → يفسره المهندس الإنشائي → يعيد الرسام رسمه → يوافق عليه قسم مراقبة الجودة").
• التحقق المسبق من قسم قياسي واحد - اختر حجمًا شائع الاستخدام لشعاع على شكل حرف H (على سبيل المثال، 300 × 300 × 10 × 15 مم) وقم بمقارنة تمثيل BIM الخاص به مع أبعاد العينة المادية وتقارير اختبار المصنع.
• قم بتعيين "مسؤول اتصال BIM" واحد - ليس مصمم نماذج بدوام كامل، ولكن فني تركيب أو مشرف كبير يحضر اجتماعات التنسيق، ويوثق قرارات التركيب الميداني، ويشير إلى تعارضات التفاوتات المتكررة.

إن الفرق التي نفذت ثلاثة من هذه الإجراءات فقط قللت وقت التجهيز في الموقع بمعدل 2.8 ساعة لكل وردية (استنادًا إلى بيانات تجريبية لعميل Hongteng Fengda لعام 2024 عبر 9 مشاريع).

لماذا تختار شركة هونغتنغ فينغدا لتلبية احتياجاتك في تنسيق أعمال البناء الفولاذية الهيكلية؟

بصفتنا شركة مصنعة ومصدرة للفولاذ الهيكلي مع مرافق حاصلة على شهادة ISO 9001 وتحكم مباشر في الدرفلة والقطع والحفر ومعالجة الأسطح، فإننا نقضي على أكبر مصدر لعدم توافق BIM: الفجوة بين النموذج الرقمي والمنتج المادي.

عندما تتعاون معنا، ستحصل على:

• عائلات جاهزة لنمذجة معلومات المباني (BIM) لبرنامجي Revit و Tekla - محملة مسبقًا بتفاوتات حقيقية في سمك الشفة/الشبكة، ومعاملات التمدد الحراري، وبدلات سمك الجلفنة؛
• حزم تسليم النموذج إلى التصنيع بما في ذلك ملفات التحكم العددي، وخرائط اللحام، ونقاط فحص ضمان الجودة - وكلها قابلة للتتبع إلى معرفات النموذج؛
• دعم فني مخصص للفرق الميدانية: تفسير سريع لتناقضات النموذج، وإعادة حسابات التفاوتات عند الطلب، ووثائق ثنائية اللغة (الإنجليزية/الصينية) كما تم بناؤها.

هل أنت مستعد لتقليل إعادة العمل، وتسريع عملية التركيب، وتعزيز سير عمل بناء الهياكل الفولاذية؟ اتصل بشركة هونغتنغ فينغدا اليوم لطلب: (1) نماذج BIM لمشروعك القادم، (2) تقييم مجاني لجاهزية التنسيق، أو (3) تقارير اختبار معتمدة من المصنع تتوافق مع متطلبات الدرجة والأبعاد المحددة من ASTM/EN/GB.
