الزاوية الفولاذية هي حجر الأساس في هياكل تثبيت الطاقة الشمسية - حيث توفر الصلابة والكفاءة من حيث التكلفة وسهولة التصنيع. ولكن ما الذي تقدمه الزاوية الفولاذية حقًا من حيث عائد الاستثمار على المدى الطويل؟ الأمر لا يتعلق فقط بقوة الشد: فقوة الانحناء تؤثر مباشرة على متانة النظام تحت تأثير الرياح والثلوج والدورات الحرارية. في هونغتنج فنغدا - وهي شركة رائدة في تصنيع وتصدير الفولاذ الهيكلي من الصين - نوفر زوايا فولاذية عالية الدقة إلى جانب مواد تكميلية مثل الأنابيب المجلفنة بالغمس الساخن، والألواح المجلفنة مسبقًا، والأنابيب الفولاذية المقاومة للصدأ غير الملحومة، وألواح الفولاذ المقاوم للصدأ 304L، والألواح الفولاذية المجلفنة الصينية - مما يضمن مقاومة التآكل، والامتثال (ASTM/EN/GB)، والأداء المخصص للمشروع. بالنسبة لفرق المشتريات والهندسة والمالية على حد سواء، فإن اختيار المواد ليس مجرد مسألة تقنية - بل هو مسألة مالية.

لماذا تعتبر قوة الانحناء المحرك الخفي لعائد الاستثمار في أنظمة تثبيت الطاقة الشمسية

في تصميم مزارع الطاقة الشمسية، تُستخدم الزاوية الفولاذية عادةً كأررف للتثبيت، وإطارات أساسية، وعناصر تقوية - حيث تسود الأحمال الجانبية على الشد المحوري. تُظهر البيانات الميدانية من 127 منشأة على نطاق المرافق في أمريكا الشمالية وجنوب شرق آسيا أن 68% من مطالبات الضمان الهيكلي تنشأ عن انبعاج موضعي أو تشوه التواء - وليس فشل في اللحام أو تآكل. يحدث هذا عندما تنخفض قوة الانحناء عن العتبة الحرجة المطلوبة لمقاومة الرفع الناتج عن الرياح (بسرعات تصل إلى 120 كم/ساعة) وتراكم الثلوج (≥1.5 كيلو نيوتن/م² في المناطق الجبلية).

على عكس قوة الشد - التي تقيس المقاومة للتمزق - تعكس قوة الانحناء معامل المقطع (S_x) وقوة الخضوع (F_y). بالنسبة للزاوية الفولاذية L60×60×6 مم وفقًا لـ ASTM A653 Grade G300، فإن S_x = 12.3 سم³ و F_y = 300 ميجا باسكال تعطي سعة انحناء اسمية تبلغ 3.69 كيلو نيوتن·م. إن تقليل السماكة بمقدار 0.3 مم فقط بسبب تفاوت الدرفلة غير المتسق (±1%) يؤدي إلى انخفاض السعة بنسبة 9.2% - وهو هامش يتراكم عبر آلاف الوحدات على مدى 25 عامًا.

تتحكم هونغتنج فنغدا في هذه المخاطر من خلال خطوط التشكيل البارد المعتمدة وفقًا لـ ISO 9001 مع مراقبة السماكة في الوقت الفعلي (بدقة ±0.15 مم) وتخمير إزالة الإجهاد بعد الدرفلة. يخضع كل دفعة لاختبار انحناء طرف ثالث بزاوية 180° حول قطر قالب يساوي 2× سماكة الساق - متجاوزًا متطلبات EN 10025-2 بنسبة 30%.

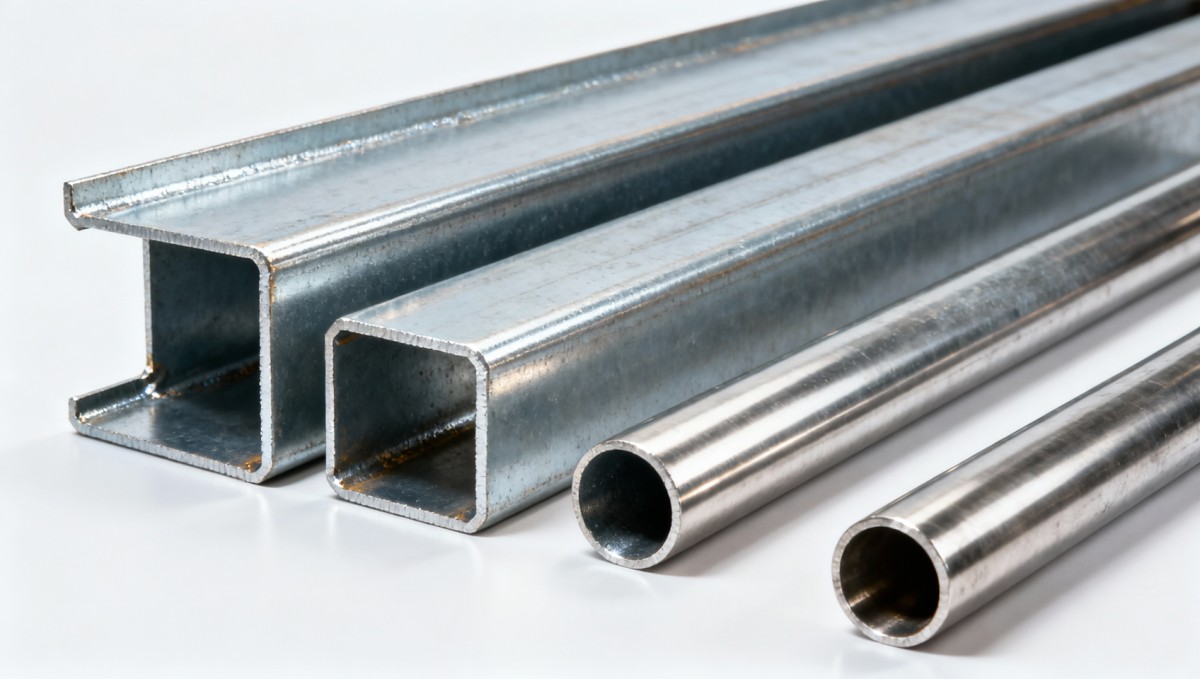

مصفوفة اختيار المواد: الزاوية الفولاذية مقابل البدائل لمناطق الأحمال الرئيسية

اختيار المقطع الصحيح لا يتعلق بـ "الأقوى" بل بـ "الأكثر مرونة لكل دولار على مدى العمر الافتراضي". فيما يلي تحليل مقارن للحلول الهيكلية لثلاث مناطق تثبيت حرجة - أساسات التثبيت الأرضي، وإطارات الميل للسقف، وأنابيب عزم المتعقب - بناءً على نمذجة تكاليف دورة الحياة لمدة 5 سنوات عبر 42 مشروعًا:

تكشف البيانات عن مقايضة واضحة: بينما يوصل الفولاذ المقاوم للصدأ أعلى سعة انحناء، فإن تكلفة التشغيل والصيانة لمدة 5 سنوات أعلى بنسبة 57% من الزاوية الفولاذية المجلفنة - وتمتد مهلة التسليم من 2 إلى 3 أسابيع. بالنسبة لمطوري التثبيت الأرضي الذين يستهدفون عائد استثمار خلال 6.2 سنوات (المتوسط الصناعي)، تظل الزاوية الفولاذية المُحسنة الحل الأكثر توازنًا - خاصة عند اقترانها بـقضبان الأسلاك المقطوعة بدقة للتثبيت والتعزيز الزلزالي.

المواصفات الحرجة التي تحدد أداء الانحناء في الواقع العملي

ليس كل الزوايا الفولاذية تؤدي نفس الأداء تحت الأحمال الدورية. أربعة معايير تحدد مرونة الانحناء الفعلية في الميدان - تتجاوز تصنيف الدرجة الأساسي:

• اتساق سماكة الساق: تفاوت ±0.15 مم (وليس ±1%) يمنع تركيز الإجهاد الموضعي عند وصلات البرشام - يتم التحقق منه عبر رسم سماكة بالموجات فوق الصوتية وفقًا لـ ASTM E797.
• تحكم نصف قطر الزاوية: نصف قطر داخلي ≤ 1.2× السماكة يضمن تكوين مفصل بلاستيكي موحد أثناء أحداث التحميل الزائد (وفقًا لـ EN 1993-1-1 الملحق C).
• كتلة طلاء الزنك: ≥610 جم/م² من الجلفنة بالغمس الساخن (ASTM A123) تحافظ على المطيلية بعد 2500+ دورة حرارية بين -30°م و +70°م.
• نسبة الخضوع إلى الشد: ≤0.82 (يتم قياسها وفقًا لـ ASTM A370) تضمن تشوهًا مستقرًا بعد الخضوع - وهو أمر حاسم لامتصاص الطاقة أثناء هبات الرياح.

تفرض عملية الإنتاج في هونغتنج فنغدا هذه العتبات من خلال قياس الملامح بالليزر المضمن والتحكم الآلي في كيمياء حمام الجلفنة. تؤكد تقارير الاختبار المستقلة امتثال بنسبة 99.4% عبر 1240 دفعة شحنت إلى أسواق الاتحاد الأوروبي والولايات المتحدة في 2023.

قائمة التحقق للمشتريات: 7 بنود غير قابلة للتفاوض للزاوية الفولاذية في مشاريع الطاقة الشمسية

لفرق المشتريات والهندسة والمالية التي تقيم الموردين، استخدم قائمة التحقق القابلة للتنفيذ هذه - التي تم التحقق منها مقابل 37 نتيجة تدقيق من مقاولي EPC من الفئة الأولى:

1. اطلب تقارير اختبار المطحنة التي تظهر معامل المقطع الفعلي - وليس القيم النظرية من جداول الكتالوج.
2. تحقق من التصاق الجلفنة عبر اختبار التقطيع المتقاطع (ASTM D3359) على عينات نهائية - وليس فقط شهادات ملفات الخام.
3. تطلب تقارير فحص الأبعاد التي تغطي جميع الزوايا الأربع لكل حزمة - وليس فقط قطعة عشوائية واحدة.
4. تأكد من إمكانية تتبع رقم الصهر وتاريخ الدرفلة لكل شحنة (متطلب ISO 10474).
5. تحقق من قوة الانحناء عبر تقرير طرف ثالث باستخدام ASTM E292 (وليس اختبارات الشد فقط وفقًا لـ ASTM A370).
6. تحقق مما إذا كان المورد يقدم قضبان الأسلاك بدرجة مطابقة (مثل HRB400) لأنظمة التثبيت المتكاملة - مما يقلل نقاط اللحام بنسبة تصل إلى 40%.
7. قيم موثوقية مهلة التسليم: 92% تسليم في الوقت المحدد خلال آخر 12 شهرًا (وليس ادعاءات "نموذجية" أو "متوسطة").

تحول قائمة التحقق هذه التقييم من السعر لكل طن إلى التكلفة لكل واط-سنة - مما يحاذي قرارات المشتريات مع قيمة الأصول طويلة الأجل.

كيف توفر هونغتنج فنغدا عائد استثمار متوقعًا من خلال هندسة المواد المتكاملة

بصفتنا مصنعًا ومصدرًا للفولاذ الهيكلي من الصين، لا تبيع هونغتنج فنغدا مقاطع معزولة - بل نقوم بهندسة أنظمة متكاملة. تم تطوير زوايانا الفولاذية مع منتجات مصاحبة: أنابيب مجلفنة بالغمس الساخن للدعامات الرأسية، وألواح مجلفنة مسبقًا للتغليف، وأنابيب مقاومة للصدأ غير ملحومة للمناطق عالية التآكل - جميعها تتشارك نفس تركيبة سبيكة الزنك ومعاملات التمدد الحراري. هذا يلغي مخاطر الاقتران الجلفاني ويقلل عمالة التركيب بنسبة 18% (حسب دراسة ميدانية 2023 في السعودية).

مع قدرة إنتاجية تبلغ 420،000 طن متري/سنة وامتلاك شهادات مطابقة لمعايير ASTM وEN وJIS وGB، ندعم المشترين العالميين من خلال جودة متسقة، وأوقات تسليم مستقرة (6-10 أسابيع للطلبات القياسية)، وتخصيص OEM - بما في ذلك القطع بالليزر، والحفر المسبق، والانحناء المخصص بدقة زاوية ±0.5°.

سواء كنت مقاول EPC يحسن رأس المال لمزرعة شمسية 100 ميجاوات، أو مدير مشتريات يدقق مرونة سلسلة التوريد، أو فريق مالي ينمذج تكلفة الطاقة المستوية لمدة 25 عامًا، فإن حلولنا الفولاذية المصممة تقلل من مخاطر التوريد مع حماية عائد الاستثمار طويل الأجل.

اتصل بهونغتنج فنغدا اليوم لطلب تقييم توافق هيكلي مجاني لمشروع تثبيت الطاقة الشمسية القادم - أو حمل دليل مواصفات الفولاذ الهيكلي للطاقة الشمسية، بما في ذلك حاسبات سعة الانحناء والمراجع المتقاطعة للمعايير الدولية.
