في إنشاء الهياكل الفولاذية للمصانع الصناعية، يُعد تصميم لوحة قاعدة العمود عاملاً حاسماً ولكنه غالباً ما يتم تجاهله في تحقيق توفير تكاليف الأساسات، خاصة عند استخدام مواد عالية الأداء مثل عارضة الفولاذ ASTM لمعدات التعدين أو العارضة I المدرفلة على الساخن لتخزين المستودعات. كمورد لفولاذ شاندونغ لمشاريع الجسور وشركة OEM لتصنيع هان وو ستيل، تجمع هونغ تينغ فنغ دا بين الهندسة الدقيقة والحلول الموفرة للتكاليف، بما في ذلك الفولاذ المقطعي C للبناء المعياري والفولاذ الهيكلي للجمالونات لتخزين المبردات. تُظهر منتجاتنا من الفولاذ المقطعي ASTM لأبراج توربينات الرياح وصفائح الفولاذ Z150 المقاومة للتآكل كيف يمكن لاختيار المواد الذكي المدعوم بالتوافق مع معايير EN/ASTM/JIS/GB تحسين سلامة الهيكل وقيمة دورة الحياة لأصحاب المصلحة في المشاريع العالمية.

لماذا يؤثر تصميم لوحة قاعدة العمود مباشرة على اقتصاديات الأساسات

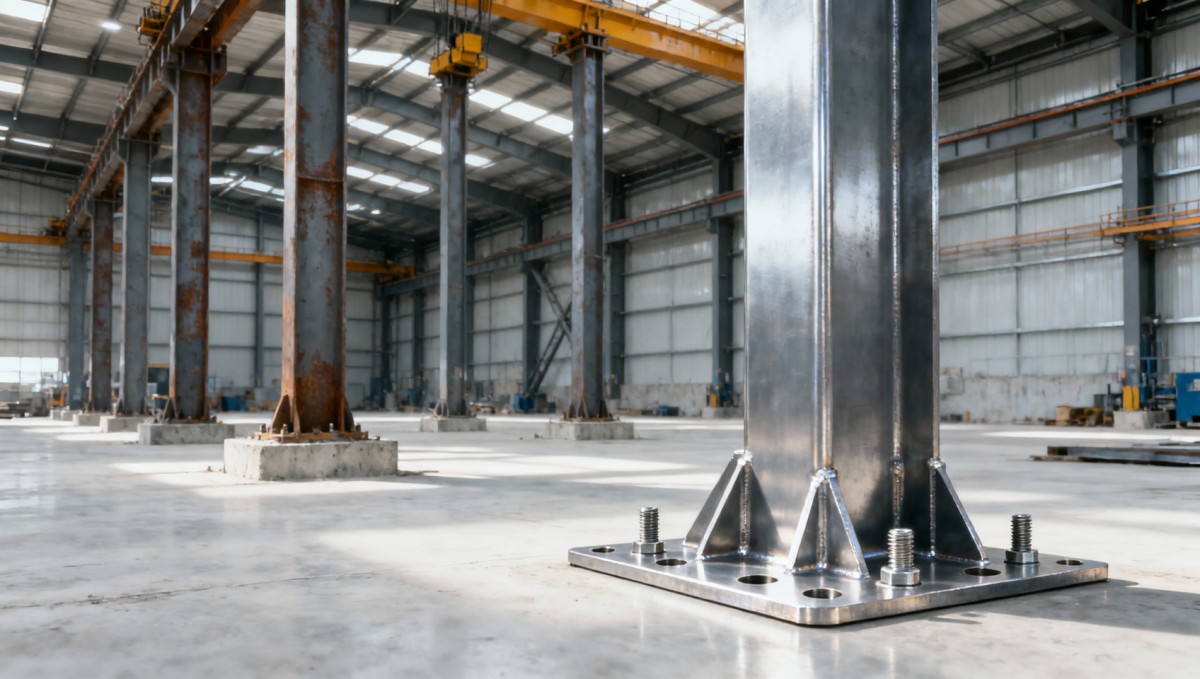

تخدم لوحة قاعدة العمود كواجهة نقل الحمل الأساسية بين الإطار الفولاذي والأساس الخرساني. تحدد هندستها، سماكتها، تخطيط مرساة البراغي، وتفاصيل التوصيل ليس فقط سلامة الهيكل ولكن أيضاً حجم الأساس، حجم التسليح، وعمق الحفر. غالباً ما تؤدي اللوحات الأساسية غير المحسنة بشكل جيد إلى أساسات كبيرة الحجم، مما يزيد حجم الخرسانة بنسبة 15-30%، ووزن حديد التسليح بنسبة 20-40%، وعمالة القوالب بمقدار 2-4 أيام لكل مجموعة أعمدة.

بالنسبة للمنشآت الصناعية التي تحتوي على 50+ عموداً مثل مستودعات الخدمات اللوجستية، مصانع معالجة الأغذية، أو قاعات تجميع السيارات، تتراكم هذه التكاليف الإضافية بسرعة. يمكن لمنشأة نموذجية بمساحة 12,000 متر مربع تقليل استخدام الخرسانة الأساسية بمقدار 85-120 متر مكعب وتقليل العمالة المتعلقة بالمراسي بمقدار 110-160 ساعة عمل ببساطة من خلال معايرة حجم لوحة القاعدة ودمج التقويات.

علاوة على ذلك، تتطلب التوسع الحراري، الانحراف الزلزالي، والزحف طويل الأمد في الأساسات الخرسانية لوحات قاعدة تستوعب الحركة دون المساس بالاستقرار. وهذا يتطلب مطابقة دقيقة لقوة الخضوع بين فولاذ لوحة القاعدة (مثل ASTM A36 أو S235) والعناصر الهيكلية الداعمة، مما يضمن حدوث التشوه البلاستيكي بشكل متوقع عند نقطة المفصل المقصودة، وليس داخل منطقة المرساة.

معايير التصميم الرئيسية التي تعزز الكفاءة الاقتصادية

يعتمد تحسين لوحة القاعدة الفعال على خمسة معايير مترابطة: منطقة التحمل الانضغاطي، قدرة مقاومة العزم، عمق تضمين مرساة البرغي، صلابة انحناء اللوحة، والتوافق الحراري مع الخرسانة المحيطة. يجب تقييم كل منها مقابل أحمال الخدمة بما في ذلك الأحمال الميتة، الحية، الرياح، والزلازل كما هو محدد في ASCE 7-22 أو اليوروكود 3 الجزء 1-8.

على سبيل المثال، قد يؤدي زيادة سماكة اللوحة من 20 مم إلى 25 مم إلى تقليل عرض الأساس المطلوب بمقدار 180-220 مم لكل جانب في سيناريوهات الحمل المتوسط (الحمل المحوري ≤ 1,200 كيلو نيوتن)، مما يقلل مباشرة حجم الخرسانة وتكلفة القوالب. ومع ذلك، تضيف السماكة المفرطة تعقيداً غير ضروري في التصنيع وتزيد من خطر تشويه اللحام، مما يتطلب تخفيف الإجهاد بعد اللحام في اللوحات التي تزيد سماكتها عن 32 مم وفقاً لـ EN 1090-2.

توجد عتبات حرجة: اللوحات الأساسية التي تقل سماكتها عن 16 مم غير مناسبة بشكل عام للأعمدة التي تحمل حملًا محوريًا >600 كيلو نيوتن في المناطق الزلزالية؛ اللوحات التي تزيد سماكتها عن 40 مم تتطلب تسخينًا مسبقًا ≥100 درجة مئوية قبل اللحام وفقًا لـ AWS D1.1. توجه هذه القيود كلًا من المهندسين الإنشائيين وفرق المشتريات نحو مواصفات متوازنة، وليس فقط الامتثال الأدنى للكود.

يسلط هذا الجدول الضوء على كيفية ترجمة التعديلات المستهدفة في ثلاثة متغيرات أساسية إلى توفير قابل للقياس. من الجدير بالذكر أن تحسين ضغط التحمل إلى 1.8 ميجا باسكال بدلاً من الافتراضي 1.2 ميجا باسكال يتيح تقليل حجم الأساسات بنسبة 22% في مصنع يحتوي على 30 عمودًا، مما يوفر حوالي 14,200 دولار أمريكي من توفير الخرسانة والعمالة فقط.

اختيار المواد واستراتيجية التآكل للقيمة طويلة الأجل

تتطلب اللوحات الأساسية المعرضة لبيئات عدوانية مثل أرضيات معالجة المواد الكيميائية، المراكز اللوجستية الساحلية، أو التخزين المبرد حماية إضافية من التآكل تتجاوز الجلفنة بالغمس الساخن القياسي. هنا، يصبح التآزر بين درجات المواد حاسمًا: إن إقران أعمدة ASTM A572 Grade 50 مع لفائف الصلب DX52D المغطى بجالفالوم يوفر ميزتين - مقاومة فائقة للظروف الجوية ومرونة التشكيل البارد لقوس التقوية المخصص.

بمتانة شد تبلغ 300-360 ميجا باسكال واستطالة ≥28%، يدعم DX52D التشكيل العميق للهندسات المعقدة للوحة القاعدة دون تشقق، وهو عامل تمكين رئيسي للمفاتيح القصية المتكاملة وتفاصيل الحواف المخروطية. يوفر طلاء السبائك المكون من 55% ألومنيوم و43.4% زنك و1.6% سيليكون عمر خدمة أطول بـ2-6 مرات من الصلب المجلفن التقليدي في الأجواء الصناعية، مما يقلل تكرار الصيانة من كل 5-7 سنوات إلى 12-20 سنة.

من الأهمية بمكان أن كثافة الطلاء المنخفضة لـ DX52D تسمح بتغطية أكبر بنسبة 3% لكل وحدة كتلة مقارنة بطلاءات الزنك فقط. بالنسبة للمشاريع واسعة النطاق التي تتطلب 18+ طنًا من مادة لوحة القاعدة، فإن هذا يوفر حوالي 540 كجم من وزن الطلاء، أو ما يعادل تقليل حمولة حاوية كاملة في تكاليف الشحن والبصمة الكربونية.

أفضل ممارسات الشراء والدمج للمشترين العالميين

تواجه فرق الشراء العالمية تحديات مميزة: تنسيق التسامحات الأبعاد بين مصانع الصين، مكاتب التصميم الأوروبية، والمقاولين في الشرق الأوسط. للتخفيف من المخاطر، تطبق هونغ تينغ فنغ دا بروتوكول تحقق من ثلاث مستويات: تقارير اختبار المطاحن (MTRs) وفقًا لـ EN 10204 3.1، التفتيش من طرف ثالث (SGS/BV)، ومراجعة الأبعاد قبل الشحن باستخدام المسح بالليزر (دقة ±0.3 مم).

نوصي المشترين بتحديد لوحات القاعدة بأرقام حرارية قابلة للتتبع، قابلية اللحام المعتمدة (EN ISO 15614-1)، وخشونة سطح Ra ≤12.5 ميكرومتر لتحقيق التصاق مثالي بالمرساة الإيبوكسية. تبدأ كميات الطلب الدنيا من 5 أطنان، مع مهلة تسليم تتراوح بين 25-35 يومًا للوحات القياسية الممتثلة لـ ASTM/EN، و45-55 يومًا للمقاطع المخصصة التي تتطلب الحفر CNC أو القطع الحراري.

تضمن هذه المعايير التكامل السلس في سير عمل المشاريع الدولية، من مراجعة وثائق العطاء إلى اختبار القبول في الموقع. أكثر من 87% من طلباتنا للوحات القاعدة لعملاء أمريكا الشمالية تتضمن تقارير اختبار المطاحن (MTRs) مع إشارات متقاطعة كاملة لـ EN/ASTM، مما يلغي تأخيرات إعادة العمل التي تبلغ في المتوسط 11-14 يومًا لكل مرحلة مشروع.

كيف توفر هونغ تينغ فنغ دا قيمة متكاملة تتجاوز اللوحة

بصفتنا مصنعًا متكاملًا رأسيًا للفولاذ الهيكلي، لا تقدم هونغ تينغ فنغ دا مكونات خام فقط، بل نقدم تنسيقًا هندسيًا. يقوم فريقنا الفني بتطوير رسومات لوحة القاعدة بالتعاون مع مهندسي الهيكل لدى العميل، ويجري تحليل العناصر المحدودة (FEA) على الوصلات الحرجة، ويوفر عائلات Revit جاهزة لنمذجة معلومات البناء (متوافقة مع IFC 4.3) لاكتشاف التصادم في التخطيطات الصناعية المعقدة.

بالنسبة للمشاريع سريعة التنفيذ، نقدم "مجموعات جاهزة للأساسات": لوحات قاعدة مثقبة مسبقًا، مملوءة بالملاط مسبقًا، ومطلية مسبقًا تشحن مع مراسي البراغي، حشوات التسوية، ومواصفات عزم التثبيت، كلها قابلة للتتبع إلى أرقام دفعة حرارية واحدة. نافذة التسليم النموذجية: 28 يومًا من تأكيد أمر الشراء للطلبات التي تصل إلى 15 طنًا.

بقدرة إنتاجية تزيد عن 420,000 طن سنويًا وإدارة الجودة المعتمدة بموجب ISO 9001، ندعم المشترين العالميين في 32 دولة، مما يقلل من مخاطر التوريد مع ضمان دقة الأبعاد، الخصائص الميكانيكية، وأداء التآكل بشكل متسق عبر جميع الدفعات.

لتحسين تكلفة أساس مصنعك الصناعي التالي، سواء كان لمصنع جيجا للبطاريات جديد في أوروبا أو لتوسيع التخزين المبرد في جنوب شرق آسيا، اتصل بهونغ تينغ فنغ دا لمراجعة تصميم لوحة القاعدة مجانًا واقتراح مادة مخصص.
