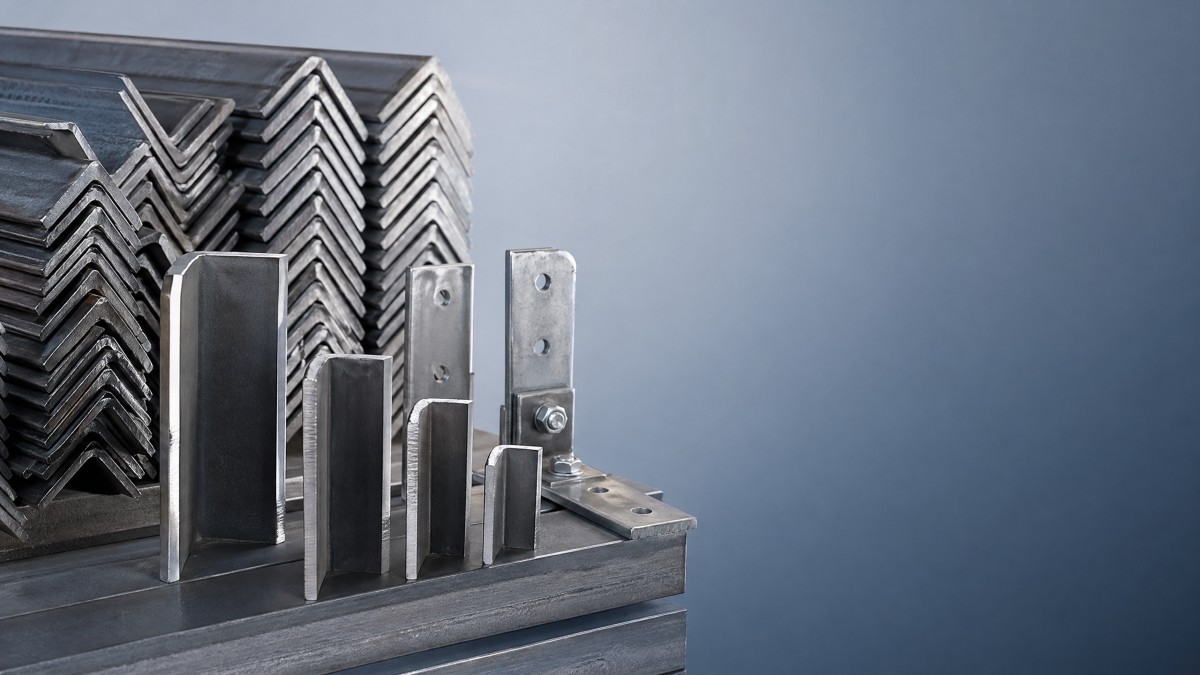

إن اختيار زاوية الفولاذ المناسبة لأعمال البناء في الموقع لا يتعلق بالأبعاد فقط، بل يؤثر مباشرةً على دقة التركيب، وأداء التحمل، وسرعة التركيب، والتحكم في التكاليف. من زوايا الحديد المستخدمة في البناء إلى زوايا الحديد للمقطورات وزوايا الحديد للأرفف، يجب على المشترين والمهندسين تقييم دقة المقاسات، والامتثال للمعايير، واحتياجات التطبيق قبل الشراء.

في معظم المشاريع، لا تبدأ مشكلات مقاسات زوايا الفولاذ بفشل دراماتيكي. بل تبدأ عادةً بعدم تطابقات صغيرة: طول ضلع لا يتوافق مع تفاصيل الوصلة، أو سماكة تعيق أعمال التثبيت بالمسامير، أو نصف قطر زاوية يؤثر على دقة التركيب، أو مشكلة في التفاوتات تُبطئ التصنيع. هذه الأخطاء «الصغيرة» قد تؤدي إلى إعادة العمل، والتأخير، وهدر المواد، والنزاعات بين فرق الموقع، والمصنعين، والموردين.

ولهذا السبب، فإن السؤال الأساسي وراء عمليات البحث مثل «زاوية فولاذية للبناء: مشكلات المقاسات في الموقع» هو سؤال عملي أكثر منه نظري. يريد الناس معرفة كيفية اختيار المقاس الصحيح للزاوية، وما الأبعاد المهمة فعلاً، وكيف تؤثر المعايير على قابلية الاستبدال، وكيفية تجنب طلب مواد تبدو صحيحة على الورق لكنها تسبب مشكلات أثناء التركيب. تركز هذه المقالة على هذه الأسئلة وتقدم إطارًا لاتخاذ القرار مفيدًا للمهندسين، والمقاولين، وفرق المشتريات، والموزعين، ومديري المشاريع.

لماذا تتسبب مقاسات زوايا الفولاذ في هذا العدد الكبير من مشكلات الموقع

تُستخدم زوايا الفولاذ على نطاق واسع لأنها بسيطة، وقوية، ومتعددة الاستخدامات. فهي تظهر في الإطارات، والدعامات الطرفية، والحاملات، والعتبات، والأبراج، وقواعد المعدات، وهياكل المقطورات، وأنظمة الأرفف، وعدد لا يُحصى من تطبيقات الفولاذ الثانوية. ومع ذلك، فإن هذه المرونة نفسها تدفع كثيرين إلى افتراض أن اختيار الزاوية أمر مباشر. في الواقع، تحدث مشكلات الموقع عندما لا يتم التوفيق مبكرًا بما يكفي بين التطبيق، وطريقة التصنيع، والمتطلبات البعدية.

تكمن المشكلة الأولى في أن «المقاس» لا يعني شيئًا واحدًا فقط. تُعرَّف زاوية الفولاذ بأبعاد الأضلاع، والسماكة، والطول، وأحيانًا الكتلة لكل متر. تختلف المقاطع ذات الأضلاع المتساوية وغير المتساوية في الترتيب والتحمل. وحتى عندما يبدو منتجان متشابهين، فإن الاختلافات في نصف قطر الجذر، والاستقامة، والتربيع، وتفاوتات الدرفلة يمكن أن تؤثر على مدى صلاحيتها في الموقع. وغالبًا لا يكتشف عمال التركيب ذلك إلا عندما تصل القطع إلى الموقع ولا تتطابق الوصلات كما هو متوقع.

أما المشكلة الثانية فهي أن الرسومات، وأوامر الشراء، وكتالوجات الموردين قد تصف المنتج بطرق مختلفة. فقد يستخدم أحد المستندات الأبعاد المترية، ويستخدم آخر مراجع إمبريالية مثل مقاسات زوايا الحديد بالبوصة، بينما يعتمد مستند آخر على تصنيف معياري دون توضيح واضح للتفاوتات أو درجة الفولاذ. وإذا لم تتم مواءمة هذه المراجع قبل الإنتاج، فقد يستلم المشروع زوايا فولاذية متوافقة تقنيًا ولكنها غير ملائمة تشغيليًا.

ثالثًا، فإن كثيرًا من مشكلات الموقع هي في الواقع مشكلات تواصل. فقد يركز المصمم على القدرة الإنشائية، والمشتري على التكلفة، والمصنّع على كفاءة العملية، وفني التركيب على سرعة التجميع. يجب أن تخدم عملية اختيار زاوية فولاذية جيدة هذه المنظورات الأربعة جميعًا. فالخيار الصحيح ليس دائمًا أرخص مقطع لكل طن؛ بل هو المقطع الذي يدعم الهدف من الرسم، وطريقة التصنيع، وخطة الخدمات اللوجستية، وتسلسل التركيب بأقل قدر من المخاطر.

ما الأبعاد الأكثر أهمية عند اختيار زوايا الفولاذ

إذا كنت ترغب في منع مشكلات الموقع، فابدأ بفحص الأبعاد التي تؤثر مباشرةً على الاستخدام. أول هذه الأبعاد هو مقاس الضلع. ففي الحاملات، والدعامات، وإطارات الحواف، تؤثر أطوال الأضلاع على مساحة الارتكاز، ومسافة حافة المسامير، وإمكانية الوصول للحام، والقدرة على الاتصال بالعناصر المجاورة. قد يؤدي الضلع القصير جدًا إلى تقليل المساحة القابلة للاستخدام في الوصلة. أما الضلع الكبير جدًا فقد يتعارض مع التشطيبات، أو المعدات، أو مكونات الفولاذ القريبة.

البعد الحرج الثاني هو السماكة. تؤثر السماكة على القوة، والصلابة، وسلوك اللحام، والثقب، والاستجابة للجلفنة، والوزن. وفي الموقع، غالبًا ما تظهر أخطاء السماكة كمشكلات عملية أكثر من كونها حسابات هندسية. فقد لا تتطابق الثقوب مع المسامير القياسية، وقد تتشوه التجميعات الملحومة بطريقة مختلفة عما هو متوقع، وقد تصبح المناولة الميدانية أكثر صعوبة. وفي تطبيقات المقطورات أو الأرفف، قد تضيف السماكة الزائدة أيضًا تكلفة ووزنًا غير ضروريين.

الطول مصدر شائع آخر للمشكلات. ويكتسب تفاوت طول القطع أهمية عندما تكون زاوية الفولاذ جزءًا من تجميع متكرر أو إطار نمطي. فقد تتراكم انحرافات الطول الصغيرة عبر عدة عناصر، مما يجعل المحاذاة النهائية صعبة. وبالنسبة للمكونات الطويلة، ينبغي أيضًا مراعاة النقل والمناولة. وغالبًا ما يكون من الأفضل تنسيق أطوال الإنتاج والشحن العملية بدلاً من الإصرار على بُعد اسمي يخلق تحديات غير ضرورية في التسليم أو التركيب.

وأخيرًا، انتبه إلى نصف قطر الزاوية والتفاوتات البعدية. غالبًا ما يتم إغفال هذه التفاصيل في مناقشات الشراء المبكرة، لكنها مهمة في التجميعات المصنَّعة، خاصةً عندما يجب أن تستقر الزوايا بإحكام على الألواح، أو الألواح السطحية، أو الأسطح الخرسانية. وإذا كان المشروع يتطلب أعمال فولاذية ذات مطابقة دقيقة، فيجب على المشتري تأكيد متطلبات التفاوت مع المورد قبل تقديم الطلب. وهذه من أبسط الطرق لتقليل شكاوى عدم التوافق في الموقع.

كيف يغيّر التطبيق مقاس زاوية الفولاذ «الصحيح»

لا يوجد مقاس مثالي عالمي لزوايا الفولاذ. فالمقطع الصحيح يعتمد على المهمة. ففي أعمال التأطير الإنشائي العامة، قد تؤدي الزاوية دور دعامة إنشائية، أو عنصر تدعيم، أو عنصر وصل. وفي هذه الحالات، يجب أن يستند الاختيار إلى مسار الأحمال، وتصميم الوصلات، وطريقة التصنيع، ومتطلبات الأكواد المحلية. ويجب النظر إلى القوة والتوافق البعدي معًا، لا بشكل منفصل.

بالنسبة لزوايا الحديد الخاصة بتصنيع المقطورات أو إصلاحها، فقد تتحول الأولويات نحو كفاءة الوزن، وقابلية اللحام، ومقاومة الصدمات، والثبات البعدي عبر التجميعات المتكررة. وغالبًا ما يحتاج مصنعو المقطورات إلى مقاطع يسهل قطعها، وتثبيتها في القوالب، ولحامها مع الحفاظ على هندسة متوقعة. وهنا، قد يؤدي الإفراط في تحديد حجم المقطع إلى زيادة التكلفة والوزن الميت دون تقديم قيمة متناسبة. أما التقليل في تحديده، فقد يسبب مشكلات في التعب والمتانة أثناء الخدمة.

في زوايا الحديد الخاصة بالأرفف أو أنظمة الدعم الخفيف، غالبًا ما تكون المخاوف الرئيسية هي أنماط الثقوب، وسهولة التجميع، والحماية من التآكل، والاستقامة البصرية. قد لا تتحمل الزاوية أحمالاً إنشائية كبيرة، لكن الثبات البعدي يصبح ظاهرًا للغاية ويؤثر مباشرةً على كفاءة التركيب. يجب على المشترين في هذه التطبيقات التركيز على التفاوتات، وجودة التشطيب، والتوافق مع الملحقات بقدر تركيزهم على المقاس الاسمي للمقطع.

كما ينبغي على المستخدمين الصناعيين التفكير فيما يتجاوز المكوّن الفوري. اسأل كيف تتفاعل زاوية الفولاذ مع بقية النظام: هل سيتم لحامها بصفائح القاعدة، أو تثبيتها بالمسامير إلى قناة، أو دمجها في مقاطع مشكلة على البارد، أو تعريضها للرطوبة أو المواد الكيميائية؟ بمجرد اتضاح التطبيق الفعلي، يصبح تحديد المقاس الصحيح أسهل من الناحية العملية بدلًا من الاعتماد على التخمين.

المعايير والدرجات ولماذا قد لا يعني «نفس المقاس» نفس الأداء

أحد أكثر أخطاء الشراء شيوعًا هو افتراض أنه إذا تطابقت الأبعاد، فإن المادة قابلة للاستبدال. في الواقع، المعايير والدرجات مهمة. فقد يتم توريد منتجات الفولاذ الإنشائي وفق أنظمة ASTM، وEN، وJIS، وGB، ويمكن لكل معيار أن يحدد التركيب الكيميائي، والخواص الميكانيكية، والتفاوتات، ومتطلبات الفحص بشكل مختلف. وهذا لا يؤثر على القوة فحسب، بل أيضًا على استجابة التصنيع وقبول المشروع.

في المشاريع الدولية، تصبح هذه المسألة أكثر أهمية. فقد يتلقى مشترٍ في أوروبا، أو أمريكا الشمالية، أو الشرق الأوسط، أو جنوب شرق آسيا عروضًا من عدة مصانع تستخدم مراجع معيارية مختلفة. وقد يخفي السعر المنخفض فجوة في التكافؤ تؤدي إلى تأخيرات في المراجعة الهندسية أو الرفض في مرحلة QA. قبل الطلب، أكد المعيار الدقيق، والدرجة، ووثائق الاختبار المطلوبة، وتأكد من أن فريق المشروع يقبل هذه المجموعة.

كما ينبغي لفرق مراقبة الجودة التحقق مما إذا كانت الزاوية مخصصة للاستخدام الإنشائي الأساسي، أو التأطير الثانوي، أو التصنيع العام. يجب أن يتناسب مستوى الاعتماد، وإمكانية التتبع، والاختبار مع مخاطر التطبيق. وفي المشاريع الحرجة من حيث السلامة، ينبغي مراجعة الفحص البعدي ووثائق المصنع قبل الشحن بدلًا من بعد وصول المواد إلى الموقع. وهذا يقلل من المخاطر التقنية والتجارية على حد سواء.

يمكن للمصنّعين ذوي الخبرة في التصدير أن يضيفوا قيمة هنا من خلال مساعدة المشترين على مقارنة أنظمة المعايير وتحديد الخيارات المكافئة بشكل صحيح. وتقوم Hongteng Fengda، بصفتها شركة تصنيع وتصدير للفولاذ الإنشائي من الصين، بتوريد زوايا الفولاذ، وقنوات الفولاذ، والكمرات، والمقاطع المشكلة على البارد، ومكونات الفولاذ الإنشائي المخصصة مع الامتثال للمعايير الدولية الرئيسية مثل ASTM، وEN، وJIS، وGB. وتكون هذه القدرة مفيدة بشكل خاص عندما تتطلب المشاريع التحكم في التكلفة ووضوح الوثائق في الوقت نفسه.

كيفية فحص زاوية الفولاذ قبل الطلب: قائمة عملية للمشترين والمهندسين

يمكن لعملية مراجعة عملية أن تمنع معظم مشكلات المقاسات قبل أن تؤثر على الموقع. ابدأ من الهدف التصميمي. ما الذي تقوم به الزاوية فعليًا—هل تدعم حملاً، أم تشكل إطارًا، أم تحمل حاملة، أم تعزز حافة، أم تعمل كقطعة وصل بسيطة؟ ستحدد الإجابة الأبعاد الحرجة والأبعاد التي يمكن التعامل معها بمرونة أكبر.

بعد ذلك، تحقق من بيان الأبعاد الكامل. لا توافق على طلب شراء استنادًا إلى عبارة عامة مثل «زاوية حديد» أو «فولاذ L» فقط. أكد ما إذا كانت الزاوية متساوية أو غير متساوية، ومقاسات الأضلاع، والسماكة، والطول، والكمية، والدرجة، والمعيار، والتشطيب، وأي متطلبات تفاوت خاصة. وإذا كانت الزاوية ستخضع للتصنيع، فأكد أيضًا ما إذا كانت مواقع الثقوب، أو القصات، أو الفتحات، أو الشطفات، أو سماحات الجلفنة تؤثر على المطابقة النهائية.

ثم راجع تفاصيل الوصلات. اطرح أسئلة عملية: هل توجد مساحة كافية لتركيب المسامير؟ هل سيكون حجم اللحام مناسبًا للسماكة؟ هل يتداخل نصف قطر الجذر مع اللوح المجاور؟ هل توجد متطلبات طلاء تغيّر تفاوتات الثقوب أو المطابقة؟ هذه ليست تفاصيل ورشة ثانوية. إنها مؤشرات مباشرة على ما إذا كان الفولاذ سيُركب بسلاسة أو سيتسبب في تصحيحات ميدانية.

وأخيرًا، اطلب دعم الفحص. بالنسبة للطلبات الأكبر أو المشاريع الحرجة، اطلب سجلات الفحص البعدي، وشهادات الدرجة، وصور العينات قبل الشحن. وإذا كان المشروع متكررًا، ففكر في اعتماد عينة أولية أو دفعة تجريبية. فالوقت القصير الذي يُقضى هنا عادةً أقل تكلفة بكثير من تصحيح المواد بعد التسليم.

التغييرات أثناء المشروع ومتى قد يكون حل فولاذي آخر أكثر كفاءة

ليست كل تحديات الموقع يجب حلها من خلال إجبار زاوية فولاذية على أداء عمل يناسب منتجًا آخر بشكل أفضل. ففي بعض المشاريع، وخاصةً الأعمال المدنية، أو البحرية، أو الحفريات العميقة، لا تكون المشكلة في مقاس الزاوية على الإطلاق، بل في اختيار الشكل الإنشائي الصحيح. وإذا كان المشروع يتضمن احتجاز التربة، أو تشكيل حواجز مائية مؤقتة، أو بناء حواجز صندوقية، فقد يوفر مقطع مختلف أداءً أفضل ومخاطر إجمالية أقل.

على سبيل المثال، في الإنشاءات المائية العميقة أو تشكيل الحواجز الصندوقية، قد تكونركائز الصفائح الفولاذيةخيارًا أكثر ملاءمة من التجميعات المصنَّعة المعتمدة على الزوايا. تتوفر هذه المنتجات بدرجات مثل S275، وS355، وS390، وS430، وSY295، وSY390، وASTM A690، ويمكن إنتاجها وفق EN10248، وEN10249، وJIS5528، وJIS5523، ومعايير ASTM. وتشمل مزاياها القوة العالية، والأداء الجيد في العزل المائي، وقابلية إعادة الاستخدام، والقدرة على اختراق طبقات التربة الصلبة بفعالية.

وهذا مهم لأن التوريد الذكي لا يتعلق فقط بشراء فولاذ أرخص؛ بل يتعلق بمواءمة شكل المنتج مع وظيفة المشروع. ويمكن للمورد الذي يمتلك مجموعة واسعة من منتجات الفولاذ الإنشائي أن يساعد المشترين على تجنب خيارات التصنيع المعقدة بشكل مفرط وتحديد ما إذا كانت زوايا الفولاذ، أو القنوات، أو الكمرات، أو المقاطع المشكلة على البارد، أو ركائز الصفائح ستوفر كفاءة تركيب أفضل وقيمة أعلى طوال دورة الحياة.

الأخطاء الشائعة في المقاسات بالموقع وكيفية تجنبها

أحد الأخطاء الشائعة هو الطلب بناءً على تقدير بصري تقريبي أو مرجع من مشروع قديم. يحدث هذا كثيرًا في أعمال الصيانة، أو الإصلاح، أو أعمال المقاولين الصغار، أو حالات الشراء العاجلة. ولكن حتى المقاس المألوف قد يكون خاطئًا إذا كان للمشروع الجديد متطلبات أحمال مختلفة، أو تفاصيل وصلات مختلفة، أو متطلبات تشطيب مختلفة. والطريقة الأكثر أمانًا هي إرجاع المتطلب إلى الرسومات الحالية وظروف الاستخدام الفعلية.

خطأ متكرر آخر هو تجاهل تراكم التفاوتات. فقد يبدو العنصر الواحد ضمن التفاوت، لكن تجميع عدد كبير من العناصر قد ينحرف بما يكفي للتسبب في مشكلات بالمحاذاة. وهذا مهم بشكل خاص في الصفوف الطويلة من الأرفف، والمقطورات، والدعامات النمطية، والحاملات المتكررة. ينبغي لفرق المشتريات والتصنيع التفكير من منظور أداء التجميع، وليس فقط مطابقة كل قطعة على حدة.

الخطأ الثالث هو الاختيار بناءً على الوزن فقط. فرغم أن تقليل الحمولة قد يوفر تكلفة، فإن الزاوية الأخف التي تسبب تعقيدًا في القطع، أو تشوهًا في اللحام، أو تدعيمًا ميدانيًا قد لا تكون اقتصادية في المحصلة النهائية. يوازن شراء الفولاذ الجيد بين سعر المادة، ووقت التصنيع، وسرعة التركيب، ومعدل الهدر، والخدمات اللوجستية، ومخاطر إعادة العمل. وهنا يمكن للموردين ذوي الخبرة وفرق التقييم الفني أن يحدثوا فرقًا ملموسًا.

وأخيرًا، تفشل بعض المشاريع في مراعاة الحماية من التآكل في وقت مبكر بما فيه الكفاية. فإذا كانت الزاوية ستُجلفن، أو تُطلى، أو ستُستخدم في بيئة رطبة أو بحرية، فقد يؤثر التشطيب على الأبعاد النهائية، وتسلسل التصنيع، والعمر التشغيلي. وينبغي مراجعة المقاسات، واختيار الدرجة، واستراتيجية الطلاء معًا بدلًا من اعتبارها قرارات منفصلة تتخذها إدارات مختلفة.

كيف يمكن لفرق المشتريات والمشاريع تقليل المخاطر مع المورد المناسب

بالنسبة لفرق المشتريات، فإن أفضل مورد ليس ببساطة من يقدم أقل عرض سعر أولي. فالشريك الأكثر قيمة هو من يستطيع تقديم أبعاد مستقرة، وامتثال للمعايير، ووثائق موثوقة، ومهلة توريد ثابتة. ففي مشاريع البناء، غالبًا ما تكون تكلفة عدم اليقين أعلى من تكلفة الفولاذ نفسه. فالشحنة المتأخرة أو غير المطابقة قد تعطل فرق التركيب، وتربك جداول المقاولين من الباطن، وتؤدي إلى آثار متسلسلة مكلفة.

ينبغي للمشترين الفنيين البحث عن مصنّعين يفهمون معايير التصدير، ويقدمون حلول فولاذ إنشائي مخصصة، ويحافظون على أنظمة إنتاج ومراقبة جودة حديثة. وهذا مهم بشكل خاص في التوريد العالمي، حيث قد يحتاج المشترون إلى مزيج من زوايا الفولاذ القياسية والمكونات المصنَّعة الخاصة بالمشروع. المورد الذي يستطيع إدارة الاثنين معًا يقلل عبء التنسيق ويخفض احتمال وجود فجوات في المواصفات.

تخدم Hongteng Fengda العملاء في أمريكا الشمالية، وأوروبا، والشرق الأوسط، وجنوب شرق آسيا من خلال زوايا الفولاذ، وقنوات الفولاذ، والكمرات الفولاذية، والمقاطع الفولاذية المشكلة على البارد، ومكونات الفولاذ الإنشائي OEM. وبالنسبة للمشترين الذين يقارنون بين عدة مصادر، فإن هذا النوع من نطاق الإنتاج والإلمام بالمعايير الدولية يمكن أن يدعم قرارات توريد أكثر كفاءة، وتحكمًا أفضل في التكلفة، وتنفيذًا أكثر موثوقية للمشاريع.

الخلاصة: المقاس الصحيح لزاوية الفولاذ هو الذي يعمل في الموقع، وليس فقط على الورق

عندما يبحث الناس عن معلومات حول مشكلات مقاسات زوايا الفولاذ في الموقع، فإنهم عادةً يحاولون تجنب نتيجة واحدة: شراء مواد تبدو صحيحة من حيث المواصفات لكنها تصبح مشكلة أثناء التصنيع أو التركيب. وأفضل طريقة لتجنب ذلك هي تحديد التطبيق الفعلي أولاً، ثم تأكيد متطلبات الأبعاد والدرجة بالكامل، ومراجعة تفاصيل الوصلات، ومواءمة الشراء مع واقع التصنيع والموقع.

سواء كان المشروع يتضمن زوايا حديد للبناء، أو هياكل المقطورات، أو الأرفف، أو المكونات الإنشائية المخصصة، فإن الاختيار الصحيح يعتمد على أكثر من مجرد مقاس الضلع الاسمي. فالسماكة، والتفاوتات، والمعيار، والتشطيب، وقدرة المورد كلها أمور مهمة. وتحمي عملية المراجعة المنضبطة الأداء الإنشائي، وسرعة التركيب، والتحكم في التكلفة، والموثوقية العامة للمشروع.

باختصار، إن الاختيار الناجح لزاوية الفولاذ هو هندسة عملية بالإضافة إلى شراء دقيق. فإذا كان المنتج يناسب الرسم، والوصلة، وعملية التصنيع، وظروف الموقع، فهو المقاس الصحيح. أما إذا كان يناسب الكتالوج فقط، فقد يصبح إعادة العمل الخاصة بالغد.
