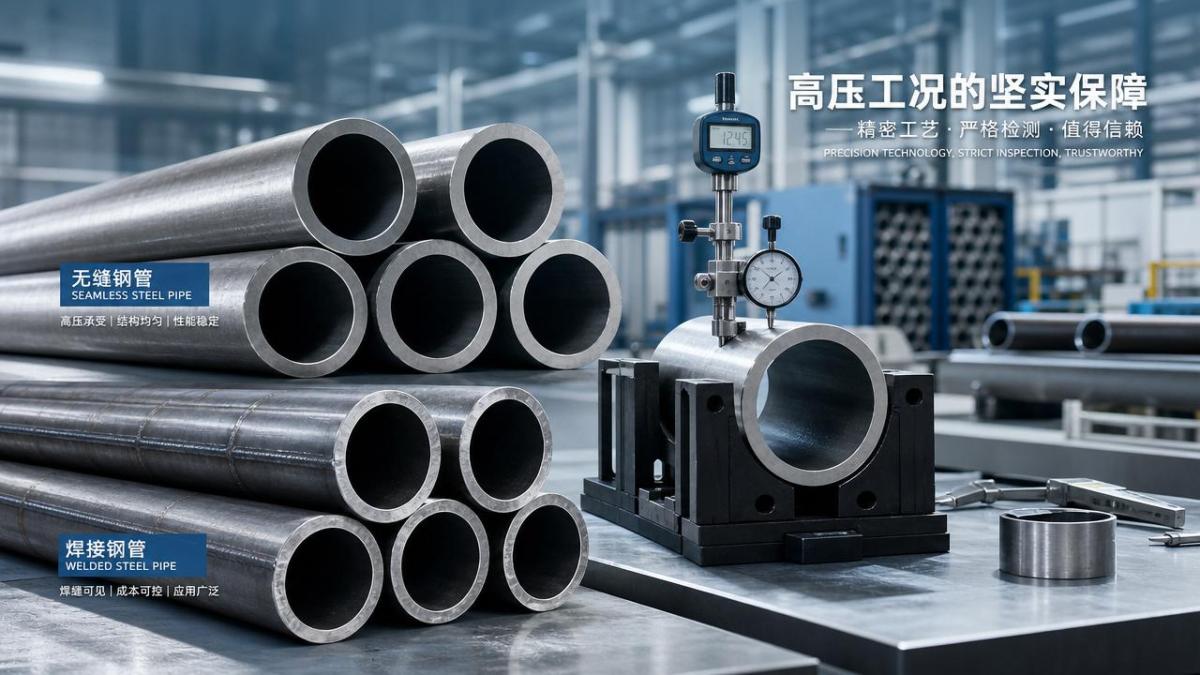

في تطبيقات الضغط العالي, يمكن أن يؤثر الاختيار بين الأنابيب غير الملحومة والأنابيب الملحومة بشكل مباشر على السلامة, والأداء, والتكلفة على المدى الطويل.
بالنسبة لتقييم التوريد, لا يقتصر الفرق على طريقة التصنيع فقط. بل يغيّر أيضًا استراتيجية الفحص, والثقة في تحمل الضغط, وتخطيط التصنيع, ومخاطر دورة الحياة.
توضح هذه المقالة كيفية مقارنة الأنابيب غير الملحومة بالأنابيب الملحومة في ظروف الخدمة الفولاذية الصعبة وما يعنيه ذلك لقرارات المشاريع العملية.
التعريف الأساسي للأنابيب غير الملحومة والأنابيب الملحومة
تعني SMLS pipe الأنابيب غير الملحومة. ويتم إنتاجها من دون درز لحام, عادةً من خلال ثقب ودرفلة كتل الصلب الصلبة.
يتم تصنيع الأنابيب الملحومة عن طريق تشكيل صفائح أو شرائح الصلب إلى أنبوب وربط الحواف بلحام.
يمثل خط اللحام الفرق الهيكلي الأساسي. وفي خطوط الضغط المنخفض والمتوسط, يمكن لكلا الخيارين أن يحققا أداءً جيدًا عندما تكون المعايير والاختبارات مناسبة.
أما في خدمة الضغط العالي, فإن وجود هذا الخط أو غيابه يغيّر سلوك الإجهاد, وحساسية العيوب, ومتطلبات التأهيل.
تشمل الأنواع الشائعة من الأنابيب الملحومة ERW, وLSAW, وSSAW. ولكل نوع نطاقات أبعاد مختلفة, وخصائص لحام مختلفة, وتطبيقات مفضلة.
غالبًا ما يتم اختيار الأنابيب غير الملحومة للأقطار الأصغر, وفئات الضغط الأعلى, ودرجات الحرارة المرتفعة, وظروف التشغيل الدورية القاسية.
ما الذي يتغير في أعمال الضغط العالي
يزيد الضغط العالي من الإجهاد الحلقي, والإجهاد المحوري, وعواقب الفشل. وهذا يحول التركيز من مقارنة التكلفة البسيطة إلى ضمان السلامة الهيكلية.
في الأنابيب غير الملحومة, لا يوجد درز طولي يحتاج إلى تقييم كمنطقة معدنية منفصلة. وغالبًا ما يعزز هذا الثقة تحت الإجهاد المركز.
أما في الأنابيب الملحومة, فإن منطقة اللحام والمنطقة المتأثرة بالحرارة تتطلبان تحكمًا أكثر دقة. وتصبح جودة اللحام, ومعالجة خط اللحام, والاختبارات غير الإتلافية عناصر حاسمة.
تشمل التغيرات العملية في أعمال الضغط العالي عادةً ما يلي:
- زيادة كثافة الفحص لسلامة خط اللحام
- مراجعة أكثر صرامة للسماحات المتعلقة بتجانس سُمك الجدار
- اهتمام أكبر بالإجهاد التعبي, والزحف, والدورات الحرارية
- خيارات تصميم أكثر تحفظًا في الخطوط الحرجة
- اهتمام أوثق بإمكانية التتبع, والامتثال للمعايير, واختبارات المصنع
ولهذا السبب تتم مناقشة الأنابيب غير الملحومة بانتظام في وحدات التكرير, وأنظمة الغلايات, ومحطات الطاقة, والخطوط الهيدروليكية, وخطوط أنابيب العمليات.
القوة, ومقاومة الضغط, وتجانس المادة
يفترض العديد من المشترين أن الأنابيب غير الملحومة تعني دائمًا قوة أكبر. لكن الواقع أكثر تعقيدًا من الناحية الفنية. فالأداء الفعلي يعتمد على الدرجة, والسماكة, والمعالجة, والمعيار.
ومع ذلك, توفر الأنابيب غير الملحومة عدة مزايا في تطبيقات الصلب ذات الضغط العالي لأن الجدار متصل هيكليًا حول المحيط بالكامل.
يمكن أن يقلل هذا الاتصال المستمر من القلق بشأن انقطاعات اللحام, أو الالتحام غير الكامل, أو تركّز التآكل عند خط اللحام, أو تفاوت متانة اللحام.
يمكن للأنابيب الملحومة أيضًا أن تحقق أداءً ممتازًا. تستخدم المصانع الحديثة تقنيات متقدمة في التشكيل, واللحام, والمعالجة الحرارية, والفحص بالموجات فوق الصوتية.
ومع ذلك, في خدمات الضغط الشديد, يجب أن يثبت التأهيل أن خط اللحام يؤدي بموثوقية تضاهي المعدن الأساسي في ظروف التصميم.
اهتمامات الصناعة الحالية وراء اختيار الأنابيب
يتأثر اختيار الأنابيب اليوم بأكثر من مجرد تصنيف الضغط. كما تركز المشاريع العالمية أيضًا على تكلفة التوقف, وموثوقية الشهادات, واستقرار التوريد.
في مشتريات الصلب, هذه هي إشارات القلق الأكثر شيوعًا:
- ما إذا كانت المادة تستوفي متطلبات ASTM, وEN, وJIS, أو GB
- ما إذا كانت أرقام الصهر وتقارير الاختبار قابلة للتتبع بالكامل
- ما إذا كانت خدمة الضغط تتضمن تقلبات في درجات الحرارة أو أحمال صدمية
- ما إذا كان تغير وقت التسليم يؤثر على تسلسل تركيب المشروع
- ما إذا كانت موارد الفحص متاحة في الوجهة
وهنا يضيف مورد ذو خبرة في الفولاذ الهيكلي والمنتجات الفولاذية قيمة من خلال التصنيع المتسق والتحكم في المستندات.
تدعم Hongteng Fengda توريد الصلب العالمي من خلال إنتاج مستقر, والامتثال للمعايير الدولية, وتنسيق تسليم موثوق.
القيمة التجارية لاختيار النوع الصحيح من الأنابيب
لا يقتصر الاختيار الصحيح ببساطة على الأنابيب غير الملحومة مقابل الأنابيب الملحومة. بل هو أفضل توافق بين مستوى المخاطر, ومتطلبات التصميم, والميزانية, وتوقعات عمر الخدمة.
غالبًا ما تقلل الأنابيب غير الملحومة من عدم اليقين في الأنظمة الحرجة. ويمكن أن يؤدي ذلك إلى خفض مخاطر التوقف, وتبسيط الموافقات, ودعم موثوقية أقوى على المدى الطويل.
غالبًا ما تحسن الأنابيب الملحومة الجدوى الاقتصادية للمشروع في الأعمال ذات الكميات الكبيرة أو الأقطار الكبيرة, خاصة عندما تكون شدة الضغط متوسطة وتكون المعايير خاضعة لرقابة جيدة.
من المنظور التجاري, تظل تكلفة الفشل دائمًا أهم من فرق سعر الشراء.
ولهذا السبب تقسم العديد من المشاريع الأنظمة حسب درجة الأهمية بدلًا من تطبيق نوع واحد من الأنابيب في كل مكان.
المواضع التي تحقق فيها الأنابيب غير الملحومة عادةً قيمة أكبر
- أنابيب الغلايات وخطوط المسخن الفائق
- خطوط عمليات النفط والغاز ذات الضغط العالي
- الأنظمة الهيدروليكية ذات الضغط النابض
- الخدمات ذات درجات الحرارة العالية أو الأوساط المسببة للتآكل مع متطلبات صارمة للسلامة الهيكلية
المواضع التي تظل فيها الأنابيب الملحومة عملية في كثير من الأحيان
- خطوط نقل المياه
- أنظمة المرافق ذات الضغط المنخفض إلى المتوسط
- خطوط الأنابيب الناقلة ذات الأقطار الكبيرة
- المشاريع ذات ضوابط الفحص القوية والقيود المتعلقة بالتكلفة
السيناريوهات النموذجية وأولويات الاختيار
يصبح القرار العملي أسهل عندما يتم تصنيف مهام الأنابيب حسب ظروف التشغيل بدلًا من الافتراضات العامة.
إذا وُجدت ارتفاعات مفاجئة في الضغط, أو دورات حرارية, أو عواقب جسيمة, فعادةً ما ترتفع الأنابيب غير الملحومة في قائمة الاختيار المختصرة.
نصائح عملية قبل إتمام الشراء
يجب أن يتحقق قرار توريد الصلب الذكي من أكثر من اسم المنتج. بل يجب أن يؤكد ظروف الخدمة ودليل اتساق الجودة.
- طابق نوع الأنبوب مع ضغط التصميم, ودرجة الحرارة, والوسط الناقل.
- تحقق من المعايير المعمول بها, وجدول السماكة, ونطاق الاختبارات.
- راجع شهادات المصنع, وسجلات الاختبارات غير الإتلافية, ووثائق التتبع.
- قيّم ما إذا كان المشروع يسمح بمخاطر خط اللحام.
- قارن تكلفة دورة الحياة, وليس فقط سعر الوحدة.
- استخدم موردين لديهم خبرة تصدير مثبتة ورقابة جودة مستقرة.
بالنسبة لمشاريع البناء والصناعة العالمية, فإن الدعم الفولاذي الموثوق لا يقل أهمية عن المنتج نفسه.
توفر Hongteng Fengda منتجات الفولاذ الهيكلي, ودعم المعالجة المخصصة, والتصنيع القائم على المعايير لتلبية المتطلبات الدولية.
عند تقييم الأنابيب غير الملحومة مقابل الأنابيب الملحومة, تأتي أفضل نتيجة من مواءمة متطلبات الضغط, وأدلة الجودة, وقدرة التسليم.
بالنسبة للمشاريع التي تتطلب أيضًا مكونات فولاذية مشكلة أو صفائح فولاذية, يمكن أن يؤدي تنسيق المواد إلى تحسين كفاءة التصنيع.
أحد الخيارات المفيدة هوألواح الصلب عالي الكربون , المتوفرة بعروض من 100mm إلى 3000mm, وأطوال من 1m إلى 12m, وسماكات من 0.1mm إلى 400mm.
وهي تدعم تطبيقات مثل القضبان, ولوحات المفاتيح, وأجزاء السيارات, والأسقف, والأسطح المشكلة, مع قوة شد عالية, وتشطيب ناعم, وتغطية واسعة للمعايير بما في ذلك ASTM, وEN, وJIS, وISO.
