يعد الاختيار بين زاوية الصلب وقناة الصلب قرارًا حاسمًا في تصنيع معدات التعدين - حيث يؤثر على القوة، وسهولة اللحام، والوزن، وتكلفة دورة الحياة. بصفتنا موردًا عالميًا موثوقًا لزاوية الصلب مقابل قناة الصلب ومصنعًا للمعدات الأصلية، تقدم Hongteng Fengda خيارات عالية القوة معتمدة من JIS ومتوافقة مع معايير EN مصممة للتطبيقات الصعبة - من هياكل صناعة النفط والغاز إلى بناء أبراج الرياح ومعدات التعدين الثقيلة. سواء كنت مدير مشروع تقيم إطارات تحمل الأحمال، أو أخصائي مشتريات تقدم طلب عرض أسعار لزاوية الصلب مقابل قناة الصلب، أو مراقب جودة يركز على السلامة لتقييم موثوقية مورد الطلبات الكبيرة، يقدم هذا الدليل 4 حالات استخدام واقعية لمساعدتك في اختيار الملف الصحيح بثقة.

1. إطارات دعم الناقلات الثقيلة: قناة الصلب لمقاومة الأحمال المحورية

في عمليات التعدين تحت الأرض والمكشوفة، تتحمل إطارات دعم الناقلات أحمالًا ديناميكية مستمرة واهتزازات وتآكلًا كاشطًا. تتفوق قناة الصلب (مثل C200×75×9×12 مم حسب EN 10279) هنا بسبب شبكتها العميقة وشفتيها المتوازيتين - مما يوفر مقاومة فائقة لعزوم الانحناء على طول المحور القوي. تعزز هندستها المغلقة الصلابة الالتوائية بنسبة تصل إلى 40٪ مقارنة بتجميعات الزوايا المكافئة، مما يقلل انحراف الإطار تحت معدلات تدفق المواد 8-12 طن/ساعة.

كفاءة اللحام عامل حاسم آخر: تسمح مقاطع القناة بلحامات زاوية كاملة الاختراق على حواف الشفة دون إعادة وضع، مما يقلل متوسط وقت اللحام لكل وصلة بنسبة 22٪. للتركيبات ذات الامتداد الطويل التي تتجاوز 6 أمتار، توفر Hongteng Fengda قناة الصلب المجلفنة مسبقًا (طلاء الزنك ≥60 ميكرون حسب ISO 1461) لإطالة العمر الافتراضي في البيئات الرطبة الغنية بالكبريتيد - مما يقلل دورات الصيانة من ربع سنوية إلى نصف سنوية.

يجب أن تعطي فرق المشتريات الأولوية للموردين الذين لديهم شهادة EN 10279 وتقارير اختبار المطحنة (MTRs) قابلة للتتبع إلى أرقام الدفعات. يجب أن يضمن موردو الطلبات الكبيرة أن تكون التفاوتات الأبعاد ضمن ±1٪ - أمر بالغ الأهمية للتجميع المعياري بالمسامير حيث أن عدم المحاذاة >1.5 مم يزيد من تآكل المحامل بنسبة 30٪.

يؤكد هذا الجدول سبب هيمنة قناة الصلب على الهياكل الأفقية عالية الأحمال: معامل القسم الخاص بها يتجاوز زاوية الصلب ذات الوزن المتساوي بنسبة 57٪، مما يترجم مباشرة إلى تركيز إجهاد أقل عند وصلات الأقواس. للمشاريع التي تتطلب نشرًا سريعًا، تحتفظ Hongteng Fengda بمخزون من القنوات المتوافقة مع EN 10279 بأطوال 6-12 م - مما يتيح التسليم خلال 12 يوم عمل بعد تأكيد طلب عرض أسعار زاوية الصلب مقابل قناة الصلب.

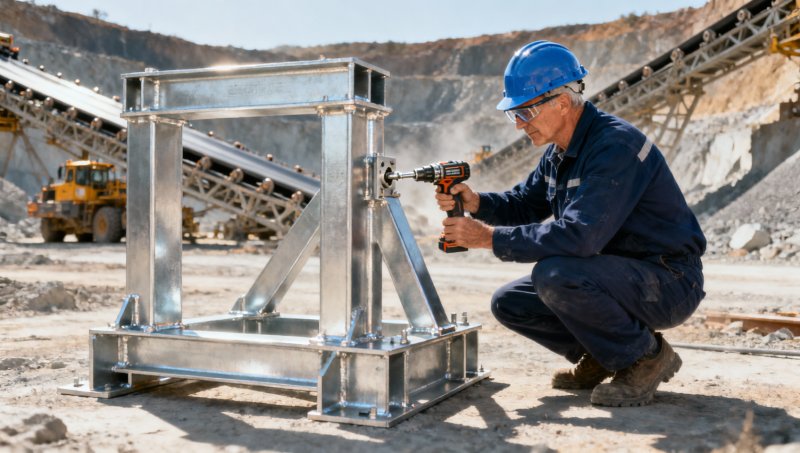

2. وحدات حماية الكسارة المعيارية: زاوية الصلب للتجميع السهل اللحام

تتطلب وحدات حماية الكسارة تجميعًا ميدانيًا سريعًا واستبدالًا متكررًا للمكونات وهندسة مقاومة للصدمات. توفر زاوية الصلب متساوية الأرجل (مثل L100×100×8 مم، ASTM A36) مرونة لا مثيل لها: أبعاد الأرجل المتطابقة تبسط التثبيت، بينما تسمح هندسة المقطع المفتوح بالوصول للحام MIG من ثلاث جهات - حتى في المساحات الضيقة بالقرب من الآلات الدوارة.

تشمل قدرة Hongteng Fengda كمصنع للمعدات الأصلية لزاوية الصلب مقابل قناة الصلب الثقيب الدقيق (تفاوت ±0.3 مم) وثقوب التثبيت المسبقة المحاذية لمعايير ISO 273 - مما يقلل عمالة الحفر في الموقع بنسبة 65٪. للمناطق الحرجة للتآكل (مثل مصانع التكسير الرطبة)، نورد زوايا مجلفنة بالغمس الساخن تفي بمعايير ASTM A123 بسمك طلاء 85-120 ميكرون، يتم التحقق منها بواسطة مقاييس السماكة المغناطيسية حسب SSPC-PA2.

يجب على مديري السلامة التحقق من امتثال المورد لاختبارات الصدمة EN 10025-2 S355J2 +N عند -20°C. تظهر الدفعات غير المطابقة بداية كسر هش عند مستويات طاقة أقل من 27 جول - مما يشكل خطرًا غير مقبول أثناء أحداث صدم الصخور. تخضع زاوية الصلب الخاصة بمعدات التعدين لدينا لاختبارات بالموجات فوق الصوتية (UT) بنسبة 100٪ للطبقات الداخلية، مما يضمن سلامة الهيكل عبر جميع درجات السماكة (6-25 مم).

3. إطارات قاعدة منصات الحفر المتنقلة: تصميم هجين باستخدام Z-beam للتطبيقات الحساسة للوزن

تتطلب منصات الحفر المتنقلة إطارات قاعدة توازن بين الصلابة والامتثال للنقل (<2.55 م عرضًا) وكفاءة الحمولة. هنا، توفر مقاطع Z-beam المشكلة بالبرد أداءً مثاليًا: تقلل شفاهها المائلة الوزن بنسبة 18-22٪ مقارنة بقنوات الدلفنة المكافئة مع الحفاظ على سعة العزم المماثلة. مع خيارات السماكة من 6-25 مم وأطوال مخصصة (2-12 م)، يتيح Z-beam ضبط الصلابة بدقة - أمر بالغ الأهمية لتخميد الاهتزازات أثناء الحفر التصادمي بترددات 15-25 هرتز.

يتم إنتاج Z-beam لدينا وفقًا صارمًا لمعايير تصميم الصلب المشكل بالبرد GB50018-2002 ويدعم درجات متعددة من المواد - بما في ذلك Q460C لمتطلبات القوة الفائقة وS355 للمشاريع المحددة أوروبيًا. تتوفر متغيرات مثقبة ومطلية بالجلفنة لتوجيه الكابلات المتكاملة ومقاومة التآكل الساحلي (تصنيف ISO 9223 C5).

للتكامل مع المعدات الأصلية، نقدم ملفات DXF متوافقة مع CAD وننسق مع فرق الهندسة للتحقق من إجهادات عقدة الاتصال باستخدام نماذج FEA - مما يضمن التوافق مع زاوية الصلب مقابل قناة الصلب الحالية لبناء أبراج الرياح أو واجهات هياكل صناعة النفط والغاز.

4. دعامات قادوس خام الخام: قناة الصلب مع مقويات شبكة معززة

تمارس قواديس خام الخام أحمالًا مركزة نقطية (تصل إلى 45 طنًا) على أرجل الدعم، مما يؤدي غالبًا إلى انبعاج الشبكة في مقاطع القناة القياسية. يكمن الحل في قناة الصلب المعززة مخصصة: تدمج Hongteng Fengda ألواح مقوية (Q345B، بسمك 12 مم) ملحومة بفواصل 45° على طول الشبكة - مما يزيد مقاومة الانبعاج المحلي بمقدار 3.2× حسب حسابات EN 1993-1-5 الملحق D.

تتوافق هذه القنوات المعززة مع EN 10279 وتحمل شهادات CE وBV وISO. لتقييم مورد الطلبات الكبيرة، تحقق من أن وضع المقويات يتبع قواعد "العرض الفعال" في Eurocode 3 - وليس فقط الفحص البصري. تتضمن عملية ضمان الجودة لدينا رسم خرائط إجهاد الارتباط الصوري الرقمي (DIC) على وحدات العينة، مؤكدة توزيع الحمل الموحد قبل الإنتاج الضخم.

تتراوح أوقات التسليم للأقسام المعززة من 18-25 يومًا حسب التعقيد. يجب على أخصائيي المشتريات طلب تقارير MTRs معتمدة وتقارير تفتيش SGS من طرف ثالث - خاصة عند توريد زاوية الصلب مقابل قناة الصلب لمعدات التعدين المخصصة لأسواق أمريكا الشمالية أو الشرق الأوسط ذات متطلبات الامتثال الصارمة لـ ASME القسم الثامن.

ملخص معايير الاختيار الرئيسية والخطوات التالية

اختيار زاوية الصلب مقابل قناة الصلب لا يتعلق بالتفوق الجوهري - بل يتعلق بمطابقة الهندسة وعلم المعادن ودقة التصنيع مع المتطلبات الوظيفية. تشمل عوامل القرار الرئيسية:

• وضوح مسار الحمل: استخدم قناة الصلب عندما تتماشى الأحمال الأساسية مع محورها القوي (مثل عوارض الناقل)؛ اختر زاوية الصلب عند وجود دعامات متعددة الاتجاهات أو أولوية الوصول إلى المسامير.
• التعرض للتآكل: حدد طلاءات الجلفنة ≥85 ميكرون لمناطق العمليات الرطبة؛ تحقق من نتائج اختبار الرذاذ الملحي (ASTM B117، 1000+ ساعة).
• تكامل المعدات الأصلية: تأكد من قدرة المورد على الثقيب المخصص والقطع بالليزر وإمكانية التتبع المعتمدة من EN/ASTM/JIS - أمر أساسي لشراكات مصنعي المعدات الأصلية لزاوية الصلب مقابل قناة الصلب.
• موثوقية الطلبات الكبيرة: قم بمراجعة قدرة المورد: تحتفظ Hongteng Fengda بإنتاج سنوي يزيد عن 120،000 طن متري، مما يتيح تسليمات متسقة للطلبات التي تزيد عن 500 طن في غضون 20-25 يومًا.

بصفتنا مزودًا لخيارات عالية القوة معتمدة من JIS ومتوافقة مع معايير EN، تدعم Hongteng Fengda المشترين العالميين بالوثائق الفنية وشهادات المواد وتنسيق الخدمات اللوجستية عبر أكثر من 40 دولة. سواء كنت تعد طلب عرض أسعار لزاوية الصلب مقابل قناة الصلب أو تتحقق من مورد طلبات كبيرة لترقية بنيتك التحتية للتعدين القادمة - اتصل بفريقنا الهندسي اليوم لتلقي تقييم ملاءمة هيكلية مجرد وورقة مواصفات مخصصة.
