يُعد تحديد ما إذا كانت العارضة الفولاذية للجسر مصممة بشكل مفرط أمرًا أساسيًا لتحقيق التوازن بين السلامة والتكلفة والأداء في المشاريع الحديثة. وبالنسبة للمهندسين والمشترين ومديري المشاريع الذين يقارنون العوارض الفولاذية الإنشائية المستخدمة في البناء، فإن فهم متطلبات الأحمال وكفاءة المواد ونتائج حاسبة وزن العارضة الفولاذية يمكن أن يكشف ما إذا كان التصميم يتجاوز المتطلبات الفعلية ويزيد من تكاليف الشراء والتصنيع غير الضرورية.
في تصنيع الجسور وعمليات الشراء، لا يعني التصميم المفرط أن العارضة غير آمنة. بل يعني عادةً أن المقطع أو الدرجة أو مستوى التدعيم المختار أعلى بكثير مما تتطلبه ظروف الخدمة. ويمكن أن تؤدي هذه الفجوة إلى زيادة حمولة الفولاذ وساعات اللحام ووزن النقل وتعقيد التركيب بنسبة 10% إلى 30% في العديد من مراجعات الشراء العملية.
بالنسبة للمقيّمين الفنيين، تتمثل القضية في الكفاءة الإنشائية. وبالنسبة لفرق المشتريات، فهي ضبط التكاليف. أما بالنسبة لمالكي المشاريع والموافقين الماليين، فهي تؤثر في القيمة الإجمالية للمشروع، وليس فقط في تسعير المواد. قد تبدو العارضة الأثقل أكثر تحفظًا، ولكن إذا كانت تؤدي إلى تكاليف تصنيع ولوجستيات يمكن تجنبها، فقد تقلل من القدرة التنافسية وتؤخر الجداول الزمنية.
بصفتها شركة صينية مصنّعة ومصدّرة للفولاذ الإنشائي، تدعم Hongteng Fengda المشترين الذين يحتاجون إلى عوارض فولاذية قياسية ومكونات إنشائية مخصصة وتوريد OEM متوافق مع متطلبات ASTM وEN وJIS وGB. في هذه المقالة، سنستعرض كيفية الحكم على ما إذا كانت العارضة الفولاذية للجسر مصممة بشكل مفرط، وما المؤشرات الأكثر أهمية، وكيفية اتخاذ قرارات أفضل في الهندسة والتوريد.

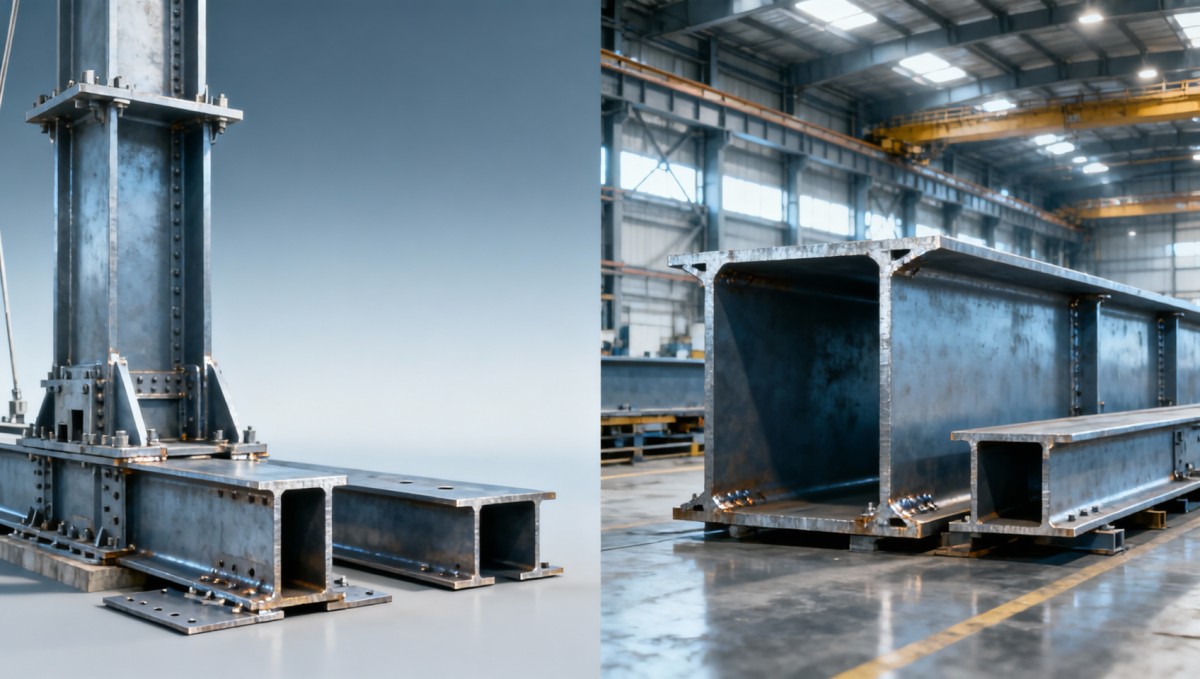

ما الذي يعنيه التصميم المفرط في سياق العارضة الفولاذية للجسر
تكون عارضة الجسر مصممة بشكل مفرط عندما تكون سعتها الفعلية أعلى بكثير من الطلب المطلوب بعد أخذ معاملات الأمان المستندة إلى الأكواد وتركيبات الأحمال المتوقعة ومتطلبات الكلال وظروف المتانة في الاعتبار. وبعبارة بسيطة، تقوم العارضة بأكثر بكثير مما تتطلبه المهمة، ولا تخلق السعة الإضافية قيمة متناسبة.
هذا لا يعني أن كل هامش احتياطي هو هدر. تحتاج هياكل الجسور إلى سماح تصميمي معقول للأحمال الحية والتأثيرات الديناميكية والصدمات والرياح وحركة الحرارة وبيئة التآكل وظروف الصيانة المستقبلية. تبدأ المشكلة عندما يكون الاحتياطي أكبر بكثير من الممارسة الهندسية القياسية، على سبيل المثال عندما يكون معامل المقطع أو سعة العزم أعلى بنسبة 40% إلى 60% من الطلب الواقعي دون سبب واضح.
في مراجعات الشراء، يظهر التصميم المفرط غالبًا في ثلاثة أشكال: اختيار عمق عارضة أكبر من المطلوب، أو اختيار درجة فولاذ أعلى من اللازم، أو إضافة مقويات وسماكة جناح وسماكة جسد تتجاوز الاحتياجات التي تفرضها الأكواد. قد يبدو كل قرار بسيطًا، لكن مجموعها يمكن أن يرفع بشكل ملحوظ وزن العارضة لكل متر وإجمالي حمولة الجسر.
وبالنسبة للمشغلين وفرق الموقع، يمكن أن يسبب الحجم المقطعي المفرط أيضًا مشكلات في التركيب. فالعارضة التي تكون أثقل بنسبة 12% مما هو مطلوب قد تحتاج إلى معدات رفع مختلفة أو مزيد من وقت الرافعة أو إجراءات مناولة معدلة. وفي المواقع البعيدة أو المزدحمة، يؤثر ذلك في تسلسل المشروع وتخطيط السلامة بقدر تأثيره في تكلفة المواد.
الأسباب الشائعة لحدوث التصميم المفرط
- تكون افتراضات الأحمال في المراحل المبكرة محافظة، لكن لا يتم تحسين حجم العارضة أبدًا بعد تنقيح التصميم.
- يقوم المصممون بتوحيد المقاطع لتبسيط التصنيع، حتى عندما تكون العناصر الأصغر قادرة على تلبية البحور والأحمال الفعلية.
- تختار فرق المشروع فولاذًا بدرجة أعلى "لضمان السلامة،" رغم أن حدود الترخيم أو الكلال أو الوصلات لا تزال هي التي تحكم التصميم.
- تستبدل المشتريات المقاطع المخزنة المتاحة دون التحقق من عقوبة الوزن على طول الجسر بالكامل.
يوضح الجدول أدناه مؤشرات عملية تساعد على التمييز بين هامش التصميم الصحي والتصميم المفرط المحتمل أثناء المراجعة الهندسية وتقييم الشراء.
لا يكفي مؤشر واحد لتأكيد وجود تصميم مفرط. ومع ذلك، إذا ظهرت عدة إشارات معًا، وخاصة انخفاض معدل الاستفادة وارتفاع الوزن الذاتي ووجود مواد ممتازة غير ضرورية، فإن العارضة تستحق إعادة الفحص قبل اعتماد التصنيع أو الموافقة على الشراء.
كيفية تقييم طلب الحمل ومعدل الاستفادة وكفاءة الوزن
إن الطريقة الأكثر موثوقية للحكم على التصميم المفرط هي مقارنة الأداء المطلوب بالسعة المتوفرة. ابدأ بإجراءات التصميم الحاكمة: الحمل الميت، والحمل الحي، ومعامل الصدمة، والأحمال الجانبية، وتأثيرات الحرارة، والكلال عند الاقتضاء. قد تكون العارضة التي تبدو ثقيلة مبررة مع ذلك إذا كان التحميل المتكرر للمركبات أو التعرض البيئي القاسي هو الذي يتحكم في التصميم.
بعد ذلك، راجع معدل الاستفادة للانحناء والقص والترخيم والانبعاج والكلال. في العديد من تصميمات عوارض الجسور الفعالة، تقع الفحوصات الحرجة غالبًا بين 75% و95% من المقاومة المسموح بها أو مقاومة التصميم. وإذا كانت النسبة الحاكمة لا تتجاوز 50% إلى 60%، ولم تكن هناك درجة كبيرة من عدم اليقين مثل التنفيذ المرحلي أو التوسعة المستقبلية، فقد تكون هناك فرصة للتحسين.
تُعد حاسبات وزن العارضة الفولاذية مفيدة في هذه المرحلة، ولكن لا ينبغي استخدامها بمعزل عن غيرها. فالوزن لكل متر هو أداة فحص أولي، وليس حكمًا نهائيًا على التصميم. ويكون الوزن الأقل أمرًا إيجابيًا فقط إذا كانت العارضة لا تزال تلبي متطلبات قابلية الخدمة والاستقرار واللحام. ويجب على فرق المشتريات مقارنة النتائج النظرية للحاسبة برسومات الورشة الفعلية، لأن المقويات وألواح الوصل والتفاصيل الاتصالية يمكن أن تضيف 5% إلى 15% المزيد من الفولاذ مقارنة بالمقطع الأساسي وحده.
تتمثل طريقة المراجعة العملية في قياس العارضة المختارة مقارنة بما لا يقل عن 2 أو 3 مقاطع بديلة. فإذا كانت هناك خياران أخف وزنًا يلبّيان نفس البحر والحمل والمعيار ضمن حدود تصنيع مقبولة، فقد تكون العارضة الأصلية كبيرة الحجم فعلًا. ويكتسب هذا أهمية خاصة في مشاريع التصدير حيث ترتبط تكلفة الشحن ارتباطًا وثيقًا بإجمالي الحمولة وكفاءة التعبئة.
طريقة مراجعة من أربع خطوات
- تأكيد مدخلات التصميم، بما في ذلك طول البحر، وظروف المساند، والأحمال الموزعة والمركزة، ومعامل الصدمة، وسماحية التآكل.
- التحقق من حالة الحد الحاكمة: المقاومة، أو الترخيم، أو الكلال، أو الانبعاج الجانبي الالتوائي، أو سلوك الوصلات.
- مقارنة ما لا يقل عن 3 خيارات مقطعية من حيث الوزن وتعقيد التصنيع والامتثال للأكواد.
- حساب أثر التكلفة لكل خيار عبر المواد واللحام والطلاء والنقل والتركيب.

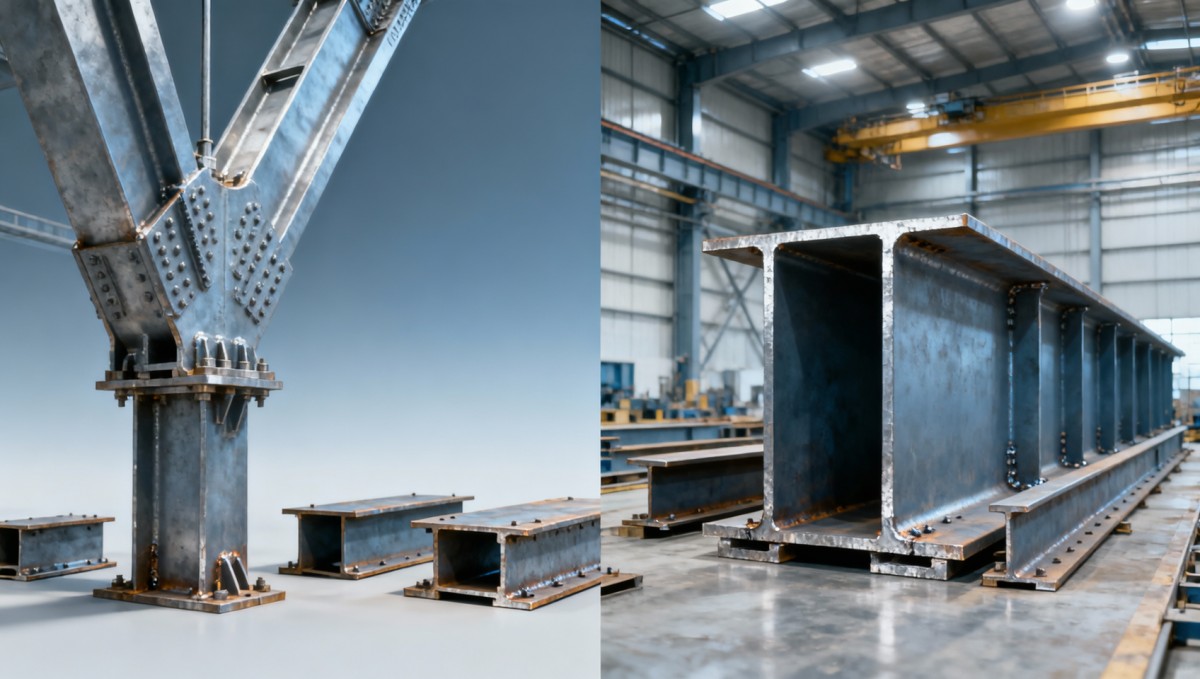

لماذا يمكن أن تخفي الصلابة التصميم المفرط
في بعض الأحيان يزيد المهندسون درجة الفولاذ من مستويات Q235 أو S275-type إلى بدائل أقوى توقعًا للحصول على عارضة أخف، ومع ذلك لا يتغير المقطع النهائي كثيرًا لأن الترخيم هو الحاكم للتصميم. وفي هذه الحالة، فإن دفع تكلفة فولاذ أعلى مقاومة لا يجلب فائدة تذكر. وتظهر المشكلة نفسها عندما تتم زيادة سماكة الجناح من أجل السعة، بينما يكون عمق الجسد هو ما يؤثر أساسًا في الصلابة.
بالنسبة لمشتري الجسور، الدرس بسيط: اسأل عن الفحص الذي يحكم المقطع النهائي. إذا كانت الإجابة هي الصلابة أو الكلال أو تفاصيل الوصلات بدلًا من المقاومة البحتة، فقد لا تكون ترقية المواد وحدها فعالة من حيث التكلفة. وغالبًا ما يكشف هذا السؤال ما إذا كان التصميم الأثقل ضروريًا أم أنه مجرد امتداد من مرحلة مفهومية محافظة.
يساعد الجدول أدناه الفرق على ربط الفحوصات الهندسية بأنماط التصميم المفرط المحتملة أثناء مراجعة المواصفات.
تُظهر هذه المقارنة أن أفضل مسار للتحسين ليس دائمًا "استخدام فولاذ أقل." ففي كثير من المشاريع، توفر الهندسة المقطعية الأذكى، والتفاصيل الأفضل، وتعريفات الأحمال الدقيقة قيمة أكبر من مجرد زيادة أو تقليل المقاومة الاسمية.
إشارات التكلفة والتصنيع وسلسلة التوريد إلى أن العارضة ثقيلة أكثر من اللازم
تؤدي العارضة الجسرية المصممة بشكل مفرط عادةً إلى زيادات في التكلفة تتجاوز استهلاك الفولاذ الخام. فالمقاطع الأثقل تتطلب وقتًا أطول للقطع، وحجوم لحام أكبر، وتجهيزات رفع أقوى، وأحيانًا تصاريح نقل خاصة. وحتى الزيادة بنسبة 15% في وزن المقطع يمكن أن تؤدي إلى زيادة أكبر في التكلفة الإجمالية عند احتساب عمالة الورشة والسفع والطلاء والخدمات اللوجستية.
بالنسبة للمشتريات والمقيّمين التجاريين، تتمثل إحدى علامات التحذير في عدم توافق درجة العارضة المعروضة أو حجم مقطعها مع بيئة الخدمة الفعلية للمشروع. فعلى سبيل المثال، قد لا تحتاج مكونات الجسور الداخلية ذات الحماية القياسية من التآكل إلى خيار ممتاز مقاوم للعوامل الجوية أو أعلى مقاومة إذا لم تكن الفحوصات التصميمية الحاكمة تبرر ذلك. ويُعد دفع المزيد مقابل هامش مواصفة لا يتحول أبدًا إلى قيمة وظيفية شكلًا نموذجيًا من أشكال التصميم المفرط الخفي.
ومن الإشارات المفيدة الأخرى تعقيد التصنيع لكل طن. فإذا كان خياران من العوارض يختلفان بنسبة 8% فقط في الوزن الإجمالي للفولاذ، لكن أحدهما يتطلب طول لحام أكبر بنسبة 20% أو عدة مقويات إضافية، فقد يصبح الخيار الأثقل أو الأكثر تفصيلًا أقل اقتصادية في الورشة. ويهم هذا مديري المشاريع الذين يعملون وفق جداول مضغوطة من 4 إلى 8 أسابيع لإنتاج الورشة.
في هذه المرحلة، ينبغي على المشترين أيضًا تقييم مرونة توريد الفولاذ في المنبع. يمكن أن تستفيد بعض تصميمات عوارض الجسور من مجموعات مواد تحسن قدرة التحمل مع التحكم في الوزن. وفي تطبيقات صناعية مختارة تتطلب قدرة تحمل عالية وتقليل الوزن، يمكن أن تكون المواد الملفوفة من المنبع جزءًا من استراتيجية التصنيع للمكونات المشكلة أو المصنعة. وللمشاريع التي تراجع بدائل المواد، يتوفر لفائف HRC بدرجات مثل Q195 وQ215 وQ235 وQ345 وSS490 وSM400 وSM490، وبسماكة من 0.12-12mm، وعرض من 100-2000mm، وسماحية سماكة ±0.02mm وعرض ±2mm، ومتوافق مع ASTM وAISI وBS وDIN وEN وJIS وGB/T.
نقاط فحص عملية للمشتريات
- قارن حمولة الفولاذ، وليس فقط سعر الوحدة لكل طن. فقد تكون الدرجة الأرخص أعلى تكلفة إذا ارتفع الوزن الإجمالي أكثر من اللازم.
- اطلب أساس التصنيع: مقطع مدرفل، أو عارضة مركبة، أو كمرة صفائحية ملحومة. يؤثر كل مسار في ساعات العمل بشكل مختلف.
- تحقق مما إذا كان توحيد المقاطع يقلل فاقد الخردة أو يفرض بدلاً من ذلك زيادة في الحجم عبر عدة بحور.
- أدرج تكلفة الشحن والرفع في المراجعة، خاصة عند التصدير إلى أمريكا الشمالية أو أوروبا أو الشرق الأوسط أو جنوب شرق آسيا.
يلخص الجدول التالي كيف يظهر التصميم المفرط عادةً من منظور التوريد والتصنيع.
يكون هذا النوع من المراجعة ذا قيمة خاصة في التوريد الدولي. فالتصميم المقبول فنيًا لكنه غير فعال من حيث المواد يمكن أن يضعف القدرة التنافسية في العطاءات ويرفع التكلفة الإجمالية الواصلة، حتى قبل بدء التركيب في الموقع.
كيف يمكن للمهندسين والمشترين التحسين دون تقليل السلامة
لا ينبغي أبدًا الخلط بين التحسين والتخفيض غير الآمن. فالهدف هو الحفاظ على الامتثال الكامل مع إزالة الكتلة أو التعقيد غير الضروريين. وفي أعمال الفولاذ الخاصة بالجسور، فإن أفضل نهج هو النهج التعاوني: ينبغي لفريق التصميم والمصنّع وفريق المشتريات وموظفي مراقبة الجودة مراجعة العارضة نفسها من زوايا مختلفة قبل الموافقة النهائية.
ابدأ بفصل المتطلبات الإلزامية عن الافتراضات الموروثة. تظل بعض العوارض كبيرة الحجم لأن المفهوم الأصلي كان قائمًا على أحمال أولية أو ظروف مساند غير مؤكدة أو سيناريوهات استخدام مستقبلية واسعة. وبمجرد تأكيد البحر النهائي وفئة المرور وترتيب سطح الجسر، يمكن لمراجعة تحسين ثانية غالبًا أن تقلل استهلاك الفولاذ أو تبسط تفاصيل التصنيع.
يمكن للمورد الموثوق أن يدعم هذه العملية من خلال تقديم حلول فولاذ إنشائي قياسية ومخصصة مع تحكم موثق في الأبعاد وإنتاج متسق. تقوم Hongteng Fengda بتصنيع الفولاذ الزاوي وفولاذ القنوات والعوارض الفولاذية والمقاطع الفولاذية المشكلة على البارد ومكونات الفولاذ الإنشائي المخصصة تحت رقابة جودة صارمة، مما يساعد المشترين على مواءمة اختيار المقاطع مع متطلبات مشاريع ASTM وEN وJIS وGB.
وبالنسبة للمشاريع التي تتضمن أجزاء ثانوية مشكلة أو استراتيجيات لتخفيف الوزن في العناصر الإنشائية المجاورة، فإن خيارات المواد في المنبع مهمة أيضًا. واعتمادًا على نية التصميم، يمكن أن يدعم لفائف HRC التطبيقات التي تتطلب مقاومة عالية وخصائص ميكانيكية شاملة مواتية، بما في ذلك تخفيف الوزن الإنشائي واستبدال الفولاذ التقليدي متوسط ومنخفض المقاومة في الأجزاء المصنعة المناسبة.
إجراءات التحسين التي تضيف قيمة عادةً
- إعادة الحساب باستخدام تركيبات الأحمال النهائية بدلًا من افتراضات مرحلة المفهوم.
- التحقق مما إذا كان يمكن موازنة عمق العارضة ومساحة الجناح وسماكة الجسد بكفاءة أكبر.
- مراجعة ما إذا كان تحسين تفاصيل الكلال يمكن أن يحل محل زيادة كمية المواد.
- التوحيد فقط عندما لا يؤدي إلى حمل ميت مفرط عبر عدة بحور.
- تنسيق اختيار المقطع مع الأحجام المتاحة من المصنع وقدرة الورشة للحد من الهدر.
مراقبة الجودة والتحكم في المخاطر أثناء التحسين
يجب التحقق من أي تقليل في حجم المقطع مقابل سماحية التصنيع، وإمكانية الوصول إلى اللحام، وتغطية حواف الطلاء، وقابلية الفحص. فالعارضة الأخف نظريًا ليست أفضل تلقائيًا إذا كانت تخلق أوضاع لحام صعبة أو حساسية أبعاد أكثر تشددًا. وينبغي أن تشمل المراجعات البعدية النموذجية سماحية السماكة والاستقامة والتحديب واتساق التجميع قبل الموافقة.
ينبغي لفرق مراقبة الجودة توثيق 3 فئات على الأقل من المراجعة: شهادات المواد، والفحص البعدي، والتحقق من جودة اللحام أو السطح. وهذا يجعل التحسين قائمًا على الأدلة ويمنع الضغوط التجارية من دفع تبسيط غير آمن. والهدف الصحيح هو الأداء الفعال، وليس الحد الأدنى من الحمولة بأي ثمن.
الأسئلة الشائعة: أسئلة تُطرح عادةً أثناء المراجعة الفنية والتجارية
فيما يلي أسئلة شائعة من المهندسين ومسؤولي المشتريات والموزعين وصنّاع القرار في المشاريع عند تقييم ما إذا كانت عارضة الجسر قد تكون كبيرة الحجم أكثر من اللازم.
ما مقدار السعة الاحتياطية الذي يُعد مفرطًا في عارضة الجسر؟
لا توجد نسبة واحدة تنطبق على كل مشروع. ومع ذلك، إذا انخفض معدل الاستفادة الحاكم بشكل متكرر إلى أقل من نحو 0.60 بعد إدراج جميع الأحمال النهائية وعوامل الكود، فينبغي مراجعة التصميم. وتوجد بعض الاستثناءات المبررة لبيئات الكلال الشديدة أو خطط التوسعة المستقبلية أو مراحل التنفيذ غير المعتادة.
هل يمكن أن تقلل درجة فولاذ أعلى دائمًا من وزن العارضة؟
لا. إذا كان الترخيم أو الاستقرار الجانبي أو هندسة الوصلة هو ما يحكم التصميم، فقد لا تقلل مقاومة الخضوع الأعلى من المقطع بما يكفي لتعويض تكلفة المادة. ولهذا السبب ينبغي على المشترين أن يسألوا عما إذا كانت المقاومة أو الصلابة أو الكلال هو العامل الحاكم قبل الموافقة على الترقية.
ماذا ينبغي أن تطلبه فرق المشتريات من الموردين؟
اطلب الدرجة والمعيار والسماحية البعدية والوزن لكل متر وأساس التصنيع والمهلة الزمنية التقديرية. وبالنسبة لمكونات الجسور المخصصة، اطلب تفصيلًا لوزن المادة الأساسية مقابل الألواح والمقويات المضافة. وهذا يجعل من الأسهل مقارنة عرضين يبدوان متشابهين لكنهما يختلفان في التعقيد التصنيعي الإجمالي.
كم يستغرق عادةً إجراء مراجعة التحسين؟
بالنسبة لمقارنة عارضة مباشرة، يمكن غالبًا إكمال مراجعة فنية-تجارية خلال 2 إلى 5 أيام عمل إذا كانت الرسومات وافتراضات الأحمال وخيارات المقاطع متاحة. أما الكمرات المركبة الأكثر تعقيدًا أو حزم التصدير فقد تحتاج من 1 إلى 2 أسبوعًا للتأكيد الكامل بين مختلف الوظائف.
متى تكون العارضة الأثقل مقبولة؟
يمكن أن تكون العارضة الأثقل هي الاختيار الصحيح عندما تحسن عمر الكلال أو تبسط الصيانة أو تقلل عدد الوصلات الميدانية أو تدعم قيود النقل والتركيب الخاصة. والسؤال الأساسي هو ما إذا كان الوزن الإضافي يحقق قيمة مشروع قابلة للقياس بدلًا من مجرد تحفظ نظري.
يتطلب الحكم على ما إذا كانت العارضة الفولاذية للجسر مصممة بشكل مفرط أكثر من مجرد فحص حجم المقطع. فالمراجعة الصحيحة تجمع بين طلب الحمل ومعدل الاستفادة ووزن العارضة وتأثير التصنيع وواقعية سلسلة التوريد. وعندما يعمل المنطق الهندسي والانضباط الشرائي معًا، تستطيع الفرق تقليل الحمولة غير الضرورية دون المساس بالسلامة أو الامتثال أو الأداء طويل الأجل.
تدعم Hongteng Fengda المشترين العالميين بعوارض فولاذية إنشائية، وفولاذ زاوي، وفولاذ قنوات، ومقاطع مشكلة على البارد، ومكونات فولاذ إنشائي مخصصة مدعومة بتصنيع متسق ومراقبة جودة. إذا كنت بحاجة إلى مساعدة في مقارنة خيارات العوارض أو مراجعة كفاءة المواد أو توريد حلول فولاذية متوافقة مع معايير ASTM أو EN أو JIS أو GB، فاتصل بنا الآن للحصول على حل مخصص ومناقشة متطلبات مشروعك بالتفصيل.
