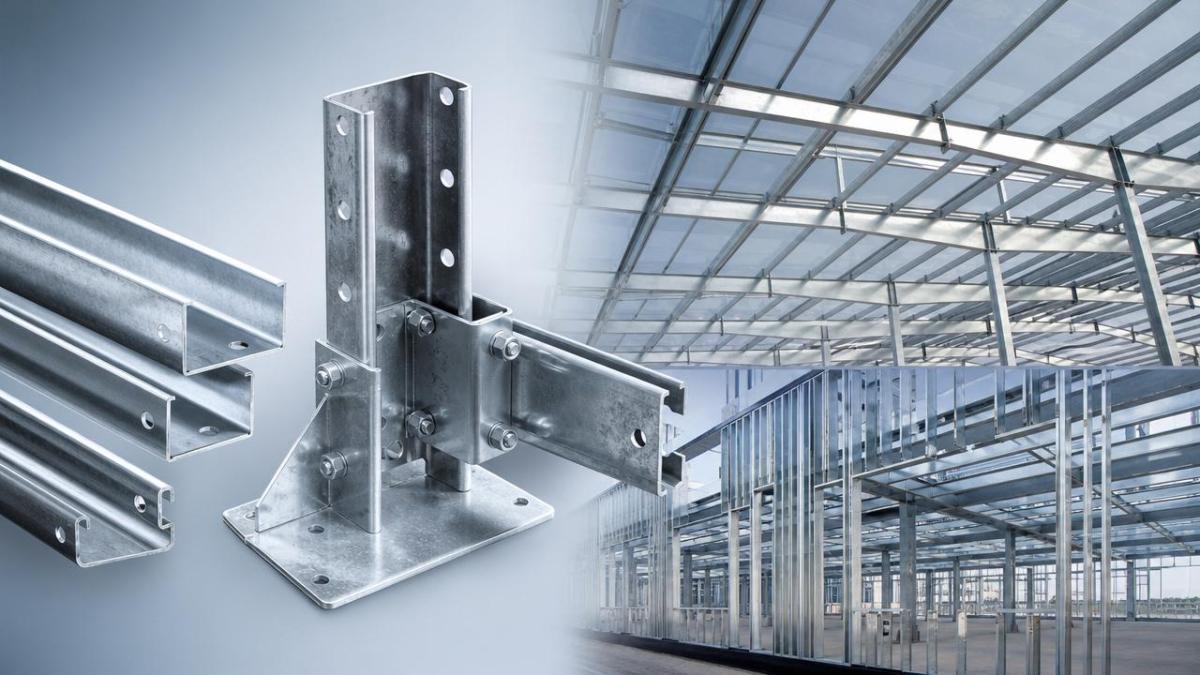

عندما تكون مسارات الأحمال، أو مساحة الوصلات، أو كفاءة التركيب مهمة، يمكن أن يتفوق الحديد الزاوي على شكل C على المقاطع التقليدية على شكل L في تطبيقات إنشائية محددة.

تتجه قرارات التصميم الفولاذي الحالية الآن نحو المقاطع التي تقلل خطوات التصنيع مع الحفاظ على قوة موثوقة وتوريد مستقر.

لهذا السبب يقارن المهندسون بشكل متزايد بين الحديد الزاوي على شكل C والمقاطع التقليدية على شكل L بما يتجاوز مجرد الوزن أو السعر.

وغالبًا ما يعتمد الخيار الأفضل على هندسة الوصلات، والسلوك الالتوائي، والتعرض للتآكل، ومدى سرعة وجوب تجميع الهيكل.

في الإنشاءات الفولاذية، يساعد فهم الموضع الأنسب لكل مقطع على تجنب المبالغة في التصميم، وتأخيرات الموقع، وتكاليف التصنيع التي يمكن تجنبها.

لماذا يتغير اختيار المقاطع في مشاريع الفولاذ الحديثة

تواجه مشاريع الفولاذ الآن جداول زمنية أكثر إحكامًا، ووصلات أكثر تعقيدًا، وضغطًا أكبر لتحسين استخدام المواد دون تقليل الموثوقية الإنشائية.

في ظل هذه الظروف، يلفت الحديد الزاوي على شكل C الانتباه لأن هندسته يمكن أن تبسط نقاط التثبيت وتوفر أسطح دعم أكثر عملية.

وعلى عكس المقطع القياسي على شكل L، يوفر المقطع على شكل C جناحين مرتبطين بجسم، مما يحسن الثبات في العديد من الأدوار الإنشائية الثانوية.

وهذا مهم في الإطارات، والدعامات، وأعضاء الجدران، وأنظمة الأسقف، وهياكل المعدات حيث يخلق التحميل اللامركزي غالبًا تحديات التواء.

ومع تحسن معايير التصميم والتفصيل الرقمي، تصبح مزايا الحديد الزاوي على شكل C أسهل في القياس والتحديد في مرحلة مبكرة.

أين يعمل الحديد الزاوي على شكل C بشكل أفضل من المقاطع على شكل L

تظهر أقوى ميزة عندما يجب أن يحمل المقطع الحمل مع توفير سطح مناسب أيضًا للربط بالمسامير، أو التكسية، أو تثبيت الحوامل.

يكون المقطع على شكل L فعالًا في تدعيم الحواف البسيط، لكن الحديد الزاوي على شكل C يحقق أداءً أفضل في عدة حالات استخدام مطورة.

1. الإطارات الثانوية ذات الأحمال اللامركزية

عندما لا تمر الأحمال عبر مركز القص، يمكن أن تلتوي المقاطع على شكل L بسهولة أكبر أثناء الخدمة أو التركيب.

يوفر الحديد الزاوي على شكل C عادةً مقاومة أفضل للتأثيرات الالتوائية لأن هندسته أكثر توازنًا حول الجسم.

2. المدادات، والعوارض الجانبية، وخطوط دعم الجدران

غالبًا ما تحتاج أنظمة الأسقف والجدران إلى نقاط تثبيت متكررة، ومحاذاة سريعة، ومساحة للعزل أو واجهات التكسية.

في هذه المواضع، يمكن أن يدعم الحديد الزاوي على شكل C تركيبًا أنظف من الزاوية أحادية الجناح.

3. الحوامل وأعضاء دعم المعدات

تستفيد الحوامل من أسطح ارتكاز أوسع وتموضع أسهل للثقوب.

وغالبًا ما يقلل ذلك من تعقيد اللحام ويساعد في الحفاظ على الاتساق البعدي في الإنتاج الدفعي.

4. الإطارات الصناعية الخفيفة التي تحتاج إلى تجميع متوقع

بالنسبة للهياكل الفولاذية الخفيفة، قد تكون ملاءمة الأعضاء العملية بنفس أهمية القوة الاسمية.

غالبًا ما يحسن الحديد الزاوي على شكل C المحاذاة ويقلل الارتجال في الوصلات في الموقع.

العوامل الرئيسية التي تدفع هذا التحول في تفضيل المقاطع

تفسر عدة عوامل تقنية وتجارية سبب تحديد الحديد الزاوي على شكل C بشكل أكثر تكرارًا في التطبيقات الفولاذية المطورة.

كيف تؤثر هذه الاختلافات على التصنيع، والتوريد، وأداء المشروع

إن اختيار الحديد الزاوي على شكل C يغير أكثر من الحساب الإنشائي. فهو يؤثر في خطط القطع، وتوزيعات الثقوب، وكفاءة النقل، والمناولة في الموقع.

في ورش التصنيع، يمكن أن تحسن الأعضاء المتكررة على شكل C سهولة الوصول للحام وتقلل إعادة العمل الناتجة عن هندسة وصلات غير واضحة.

في الموقع، غالبًا ما تستفيد الفرق من سهولة التموضع، خاصة في الامتدادات الطويلة لإطارات الأسقف، أو الجدران، أو الدعامات.

وبالنسبة لفرق التوريد، تصبح موثوقية سماكة التفاوتات، والتحكم في الارتفاع، وجودة الطلاء أكثر أهمية من الاسم الاسمي للمقطع وحده.

وهنا يحدث استقرار توريد الفولاذ الإنشائي فرقًا ملموسًا في النتيجة النهائية.

على سبيل المثال، تُستخدم خيارات القنوات المعدنية على نطاق واسع في البناء، وعوارض الجدران، والحوامل، والمدادات، وإطارات التصنيع الخفيف.

تشمل الدرجات المتاحة Q195, Q235, Q235B, Q345B, Duplex, and 201, 202, 304, 316 متغيرات من الفولاذ المقاوم للصدأ لتلبية متطلبات بيئية أوسع.

ومع سماكة من 1.5mm إلى 25mm، وارتفاع من 80mm إلى 160mm، ومعايير مثل ASTM, JIS, DIN, and GB/T، يظل الاختيار مرنًا.

ما الذي يجب التحقق منه قبل استبدال مقطع على شكل L

ليس من الضروري أن يتحول كل تطبيق تلقائيًا إلى الحديد الزاوي على شكل C.

يجب تقييم المقطع مقابل ظروف الخدمة الفعلية، ومتطلبات التفصيل، وجدوى التصنيع الاقتصادية.

• تحقق من اتجاه الحمل وما إذا كان الانحراف اللامركزي قد يسبب التواءً في مقطع على شكل L.
• راجع مساحة الوصلات المتاحة للمسامير، أو المشابك، أو قضبان التكسية، أو الحوامل.
• قارن التكلفة الإجمالية بعد التركيب، وليس فقط وزن المقطع.
• أكد متطلبات الحماية من التآكل، خاصة للبيئات الخارجية أو الرطبة.
• تحقق من التفاوتات والاستقامة للأعضاء المتكررة في الخطوط الإنشائية الطويلة.
• قم بمواءمة اختيار المقطع مع مواصفات المشروع ASTM, EN, JIS, or GB.

أين يخلق دعم التوريد الموثوق ميزة حقيقية في المواصفات

لا يؤدي المقطع أداءً جيدًا إلا عندما تتوافق جودة التصنيع مع افتراضات التصميم.

ويشمل ذلك التحكم في الأبعاد، والاتساق الميكانيكي، وجودة الطلاء، والوثائق المتوافقة مع معايير التصدير.

تدعم Hongteng Fengda، وهي شركة تصنيع وتصدير للفولاذ الإنشائي من الصين، مشاريع الفولاذ العالمية بإنتاج مستقر وحلول مخصصة.

يغطي نطاق منتجاتها حديد الزوايا، والفولاذ القنوي، والعوارض الفولاذية، والمقاطع المشكلة على البارد، ومكونات الفولاذ الإنشائي المخصصة.

ومن خلال الامتثال لمعايير ASTM, EN, JIS, and GB، تساعد الشركة في تقليل عدم اليقين في التوريد عبر أمريكا الشمالية، وأوروبا، والشرق الأوسط، وجنوب شرق آسيا.

وبالنسبة للمشاريع التي تقارن بين الحديد الزاوي على شكل C والمقاطع على شكل L، يمكن لهذا الدعم تحسين دقة المواصفات والثقة في التسليم.

نقاط الحكم العملية للجولة التالية من قرارات تصميم الفولاذ

لا يتعلق الاتجاه الحالي باستبدال كل مقطع على شكل L.

بل يتعلق باستخدام الحديد الزاوي على شكل C حيث تحقق الهندسة، وكفاءة الوصلات، والثبات فائدة ملموسة للمشروع.

إذا كان التطبيق يتضمن أحمالًا لامركزية، أو خطوط دعم متكررة، أو وصلات حساسة للتركيب، فإن الحديد الزاوي على شكل C يستحق المراجعة ذات الأولوية.

إذا كانت الهندسة بسيطة وكانت المساحة ضيقة، فقد يظل المقطع على شكل L هو الحل الأكثر كفاءة.

المفتاح هو إجراء مقارنة مبكرة باستخدام تفاصيل الوصلات الفعلية، وليس افتراضات عامة.

بالنسبة لمشاريع الفولاذ القادمة، راجع وظيفة العضو، والبيئة، ومتطلبات المعايير، وخيارات التوريد المتاحة قبل اعتماد نوع المقطع النهائي.

يؤدي هذا النهج إلى أداء أفضل، وتصنيع أنظف، وتحكم أقوى في التكاليف من التصميم حتى التسليم.
