ما الأجزاء الأكثر أهمية في مواصفات الأنابيب المجلفنة لخدمات الضغط والتآكل؟
إذا كنت تراجع أنبوبًا لخط مضغوط أو لبيئة تآكلية، فإن ورقة المواصفات ليست مجرد إجراء شكلي للشراء. فهي توضح ما إذا كان جسم الأنبوب وطلاء الزنك والأبعاد ومتطلبات الفحص تتوافق مع ظروف التشغيل الفعلية. وبالنسبة لفرق مراقبة الجودة والسلامة، فهذا هو الفارق بين تركيب مطابق للمواصفات وخط يتعطل مبكرًا أو يتسرب أو يُرفض أثناء التدقيق.
عند قراءة مواصفات الأنابيب المجلفنة، ركّز قبل أي شيء آخر على أربعة أمور: معيار الأنبوب الأساسي، ومعيار الجلفنة أو متطلبات الطلاء، والحجم وسماكة الجدار، وعلامات التعريف أو سجلات الاختبار التي تثبت ما تم توريده. تحدث العديد من حالات عدم تطابق المواد لأن أحد هذه العناصر الأربعة افترض بدلًا من التحقق منه.
عندما يوصف الأنبوب بأنه «مجلفن»، ماذا يعني ذلك فعليًا؟
أقل بكثير مما يعتقده العديد من المشترين. فكلمة «مجلفن» تعني فقط أنه تم تطبيق طلاء من الزنك على الفولاذ. ولا توضح تلقائيًا درجة الأنبوب أو قدرته على تحمل الضغط أو سماكة الطلاء أو طريقة الإنتاج أو ما إذا كانت المادة مناسبة لسائل تآكلي أو للتعرض الخارجي أو لخدمة ضغط خاضعة للأنظمة.
تتمثل إحدى طرق القراءة المفيدة في فصل الأنبوب إلى مستويين من المطابقة:
- معيار الأنبوب الفولاذي، الذي يحكم الخواص الميكانيكية والأبعاد والمتطلبات المتعلقة بالضغط؛
- متطلب الجلفنة، الذي يحكم طلاء الزنك المستخدم للحماية من التآكل.
إذا كانت المستندات تحدد بوضوح واحدًا فقط من هذين العنصرين، فإن المواصفة تكون غير مكتملة للمراجعة الفنية.
ما المعايير التي يجب التحقق منها أولًا في المستندات وعلامات الأنبوب؟
ابدأ بمعيار الأنبوب الحاكم المذكور في أمر الشراء أو الرسم الهندسي أو مواصفة المشروع. في العديد من المشاريع الدولية، قد يكون ذلك ASTM أو EN أو JIS أو GB. ويكتسب المعيار المحدد أهمية لأن تفاوت سماكة الجدار ومتطلبات الاختبار والحدود الكيميائية وقواعد وضع العلامات ليست متطابقة بين الأنظمة المختلفة.
بعد ذلك، تحقق مما إذا كان متطلب الجلفنة محددًا باسم المعيار أو بفئة الطلاء أو بحد أدنى لكتلة الطلاء. فإذا نص الطلب على «أنبوب مجلفن» دون تحديد متطلبات الطلاء، فقد يورد المورد منتجًا يبدو مقبولًا بصريًا لكنه لا يحقق العمر المتوقع لمقاومة التآكل في المشروع.

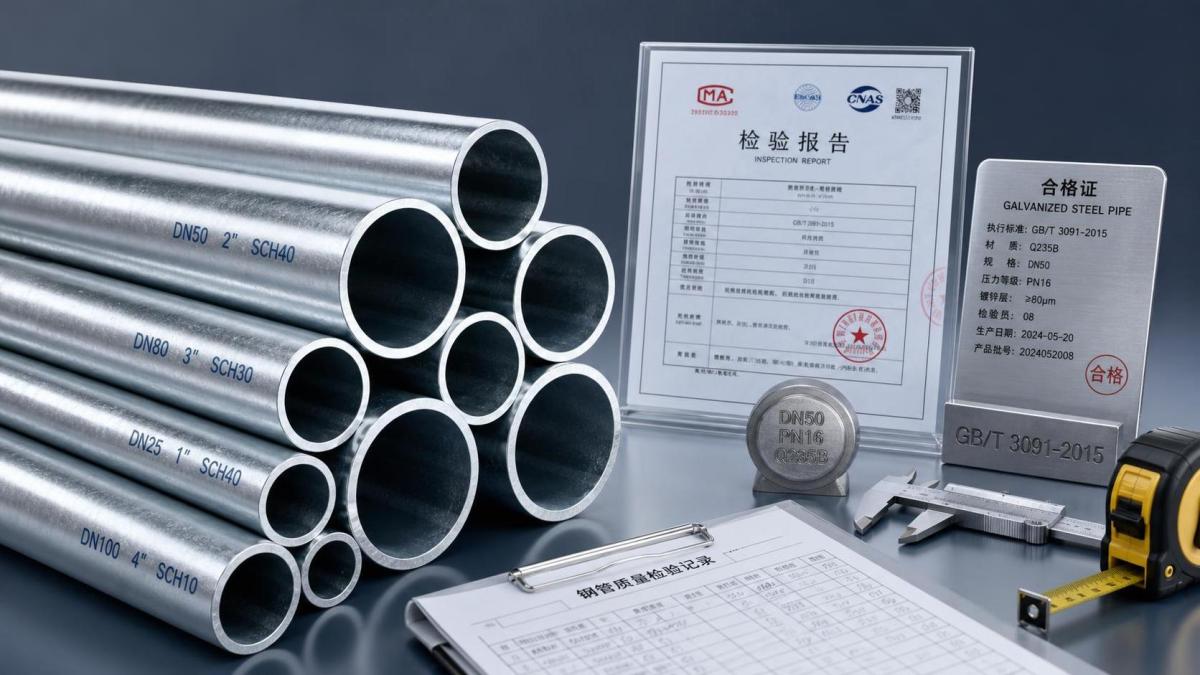

في العلامات الفعلية أو سجلات الفحص، ينبغي أن يكون من السهل تتبع الحقول التالية:
كيف يمكن تقييم ما إذا كان طلاء الزنك كافيًا لبيئة التشغيل؟
لا يمكن تقييم ذلك من خلال اللون أو لمعان السطح وحدهما. فقد تكون اللمسة النهائية اللامعة من فئة طلاء غير مناسبة. وما يهم هو سماكة الطلاء أو كتلته المحددة، إلى جانب البيئة التي سيتعرض لها الأنبوب. فخدمة داخلية جافة والتعرض الخارجي ومناطق الخدمات الرطبة والمناطق الصناعية المعرضة للرذاذ لا تتطلب جميعها القدر نفسه من سماحية التآكل.
ولأغراض المراجعة، تحقق من هذه العناصر معًا:
- هل تم تحديد عملية الجلفنة، مثل الجلفنة بالغمس الساخن؟
- هل تحدد المواصفة متطلبًا قابلًا للقياس للطلاء بدلًا من الاكتفاء بعبارة «مجلفن»؟
- هل سيتم قطع الأنبوب أو لولبته أو لحامه أو كشطه بعد التسليم، مما يؤدي إلى كشف الفولاذ العاري؟
- هل الوسط من الداخل أو الخارج أو من الجانبين؟
غالبًا ما يتم تجاهل النقطة الأخيرة. فالجلفنة تحمي بشكل أساسي السطح الذي يوجد عليه الطلاء. وإذا كان التآكل الداخلي هو مصدر القلق الحقيقي، فإن طلاء القطر الخارجي بالزنك لا يحل المشكلة بأكملها.
هل يمكن دائمًا استخدام الأنابيب المجلفنة في خدمات الضغط؟
لا. فملاءمة الضغط تعتمد على معيار الأنبوب ودرجته وسماكة جداره وطريقة تصنيعه والأساس النظامي المستخدم للنظام. الجلفنة معالجة سطحية وليست تصنيفًا للضغط. فقد يكون الأنبوب مجلفنًا، ومع ذلك لا يكون مناسبًا لضغط التصميم أو درجة الحرارة أو طريقة الربط أو خدمة السائل.
في مراجعة السلامة، لا تعتمد الموافقة على بند ما على كلمة «مجلفن» مضافة إلى المقاس الاسمي. طابق الأنبوب مع مستندات التصميم: المعيار، والجدول، والنهايات، والاختبارات المطلوبة، وأي مراجع للأنظمة مستخدمة في المشروع. وإذا كان الخط يتعامل مع الضغط والتآكل في الوقت نفسه، فيجب استيفاء مجموعتي المتطلبات كل منهما بشكل مستقل.
ما الأبعاد التي تنشئ أكبر مخاطر عدم المطابقة أثناء الفحص عند الاستلام؟
عادةً ما تكون سماكة الجدار هي العنصر الأعلى خطورة. فقد يكون للأنبوب القطر الخارجي الصحيح، ومع ذلك تكون مقاومته غير كافية إذا كانت سماكة الجدار أقل من حدود التفاوت. وفي خدمات التآكل، تؤدي السماكة الرقيقة أيضًا إلى تقليل العمر المتبقي بمجرد تلف الطلاء الواقي أو استهلاكه.
بعد سماكة الجدار، افحص القطر الخارجي والبيضاوية عند الحاجة والطول وحالة النهايات. وتستحق النهايات الملولبة أو المجهزة اهتمامًا إضافيًا، لأن تراكم الزنك أو تلف اللولب أو سوء التشطيب قد يؤدي إلى مشكلات في الإحكام أثناء التركيب.
أثناء قرارات التوريد، تقارن الفرق أحيانًا بين أنابيب الخطوط المجلفنة وخيارات أنابيب الضغط الأخرى. فعلى سبيل المثال، قد تتم مراجعة منتج مثل a106 gr b Seamless Pipe عندما تكون المقاومة الأعلى أو المتانة في درجات الحرارة المنخفضة أو التركيب غير الملحوم جزءًا من مجموعة المتطلبات. ويتراوح النطاق البُعدي المذكور بين قطر خارجي من 10 - 3048mm، وطول من 1 - 12m، وسماكة من 0.5~75mm/customized، مع تفاوتات محددة قدرها +/- 0.5mm للقطر الخارجي، و+/- 0.05mm للسماكة، و+/- 5mm للطول، إلى جانب اختبارات مثل اختبار السحق والاختبار الممتد واختبار ضغط المياه واختبار التبلور والحرارة. ولا يعني ذلك أنه بديل في كل حالة، لكنه يوضح سبب ضرورة قراءة مواصفة الأنبوب الأساسية بشكل منفصل عن متطلبات الحماية من التآكل.
ما المستندات التي ينبغي لفرق مراقبة الجودة أو السلامة طلبها قبل الموافقة؟
اطلب المستندات التي تتيح لك ربط المادة المسلّمة بأمر الشراء وبالمتطلبات الفنية القابلة للقياس. فإذا كان أحدها مفقودًا، يصبح الفحص قائمًا على التخمين.
- شهادة اختبار المصنع التي توضح معيار الأنبوب والدرجة ورقم الصهر والنتائج الكيميائية أو الميكانيكية عند الحاجة.
- سجل الفحص البُعدي الذي يغطي المقاس وسماكة الجدار والطول.
- سجل الجلفنة أو الطلاء الذي يوضح المعيار المعمول به أو متطلب الطلاء القابل للقياس.
- سجل اختبار الضغط أو الاختبار الهيدروستاتيكي إذا كان معيار الأنبوب أو مواصفة المشروع يتطلبه.
- قائمة التعبئة وإمكانية تتبع العلامات، بحيث تتطابق الدفعات المستلمة في الموقع مع المستندات المعتمدة.
القاعدة العملية بسيطة: يجب أن تكون كل علامة مهمة على الأنبوب قابلة للتتبع إلى مستند، كما يجب أن يرتبط كل مستند مهم بمواصفة الشراء.
ما الأخطاء الأكثر شيوعًا عند قراءة مواصفات الأنابيب المجلفنة؟
أحدها افتراض أن معيار الطلاء يخبرك بكل شيء عن جسم الأنبوب، وهذا غير صحيح. ومن الأخطاء الأخرى قبول وصف عام للمادة في عرض تجاري دون التحقق من المعيار الحاكم في الرسم الهندسي أو قائمة الموردين المعتمدين.
وتظهر أخطاء أخرى بشكل متكرر أثناء عمليات الفحص:
- استخدام المقاس الاسمي كما لو كان القطر المقاس فعليًا.
- تجاهل التفاوت والاكتفاء بفحص الأبعاد المستهدفة.
- اعتماد المظهر البصري للزنك دون أي دليل على الطلاء.
- إغفال الأضرار التي تحدث بعد التصنيع نتيجة اللولبة أو القطع أو اللحام.
- خلط المعايير بين ASTM وEN وJIS وGB دون التحقق من التكافؤ في مستندات المشروع.
تسبب النقطة الأخيرة العديد من النزاعات التي يمكن تجنبها. فقد تبدو المعايير متشابهة على الورق، لكن معايير القبول وقواعد وضع العلامات وتوقعات الاختبار غالبًا ما تكون مختلفة بما يكفي لتؤثر في النتيجة.
إذا كان سيتم تعديل الأنبوب في الموقع، فما الذي ينبغي التحقق منه قبل التركيب؟
تحقق مما إذا كانت الأعمال الميدانية ستزيل الطبقة الواقية أو تتسبب في تلفها. فالقطع والتجهيز واللولبة واللحام والمناولة العنيفة قد تكشف الفولاذ العاري عند النهايات أو على امتداد نقاط التلامس. وبمجرد حدوث ذلك، لا تعود اللمسة النهائية المجلفنة عند التسليم مماثلة لحالة التركيب.
وهذا مهم لكل من التحكم في التآكل وإمكانية الدفاع عن المطابقة أثناء التدقيق. فقد يُظهر فحص الاستلام أن الأنبوب المجلفن مطابق، ولكن بعد التصنيع قد يحتاج التركيب إلى معالجة إصلاحية موضعية أو إلى طريقة إصلاح أخرى محددة. ويجب أن يأتي متطلب الإصلاح من مواصفة المشروع أو من ممارسة الطلاء ذات الصلة، كما ينبغي تسجيل المناطق التي تم إصلاحها ضمن ضمان جودة التركيب.
كيف ينبغي للمشترين مقارنة العروض دون إغفال المخاطر الفنية؟
قارن العروض بندًا ببند مع المواصفة المطلوبة، وليس فقط وفق سعر الوحدة والمقاس الاسمي. فقد يعتمد السعر الأقل على تفاوت مختلف لسماكة الجدار أو طريقة تصنيع مختلفة أو متطلب جلفنة محدد بشكل غير دقيق. وغالبًا ما تظل هذه الفجوات خفية حتى الفحص أو التركيب أو تحليل الأعطال.
بالنسبة لخدمات الضغط والتآكل، لا يتمثل السؤال الأفضل في «هل هذا الأنبوب المجلفن أرخص؟»، بل في «هل يوضح هذا العرض معيار الأنبوب والأبعاد وأساس الاختبار ومتطلب الطلاء نفسه الخاص بالمادة المعتمدة؟» وإذا كانت أي من هذه النقاط غامضة، فإن العرض ليس قابلًا للمقارنة الحقيقية.
ما قاعدة الموافقة الموثوقة لمواصفات الأنابيب المجلفنة؟
لا تمنح الموافقة إلا عند توافق ثلاثة أمور: متطلب المشروع، ومستندات المورد، والعلامة الفعلية أو نتيجة الفحص. فإذا ذكر أحدها ASTM وذكر آخر EN ولم يحدد الأنبوب نفسه الدفعة بوضوح، فتوقف عند هذه النقطة. وإذا كانت درجة الأنبوب وأبعاده صحيحة، لكن متطلب الجلفنة غير محدد، فتوقف عند هذه النقطة أيضًا.
بالنسبة لفرق مراقبة الجودة والسلامة، تمنع هذه الانضباطية مسار الفشل المعتاد: تركيب مادة غير مكتملة فنيًا لأنها بدت قريبة بما يكفي. ففي مواصفات الأنابيب المجلفنة، تمثل عبارة «قريب بما يكفي» تحديدًا النقطة التي يبدأ عندها تداخل مخاطر الضغط ومخاطر التآكل.
