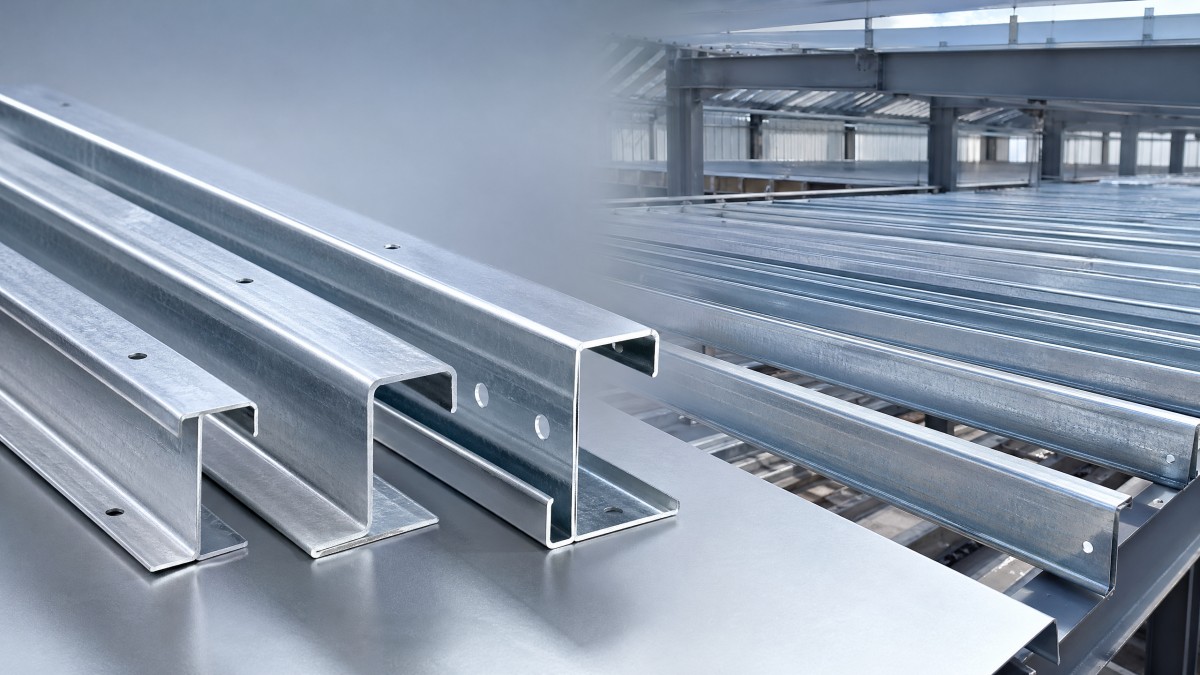

يؤثر الاختيار بين مدادات المقطع Z ومدادات المقطع C على المتانة الهيكلية وكفاءة التركيب وتكلفة المشروع. بالنسبة للمشترين الذين يسألون ما إذا كان الفولاذ الرخيص من الصين موثوقًا، فإن الإجابة تعتمد على معايير المواد، والتحكم في التصنيع، وملاءمة الاستخدام. يقارن هذا الدليل بين العارضة H، والعارضة Z، وحلول المقاطع الفولاذية ذات الصلة لمساعدة المهندسين، وفرق المشتريات، ومديري المشاريع على اتخاذ قرارات مدروسة.
كيف تختلف مدادات المقطع Z ومدادات المقطع C في المشاريع الفعلية؟
في أنظمة المباني الفولاذية، تنقل المدادات أحمال السقف والجدران إلى الإطار الرئيسي. وأكثر الخيارات المشكلة على البارد شيوعًا هي مدادات المقطع Z ومدادات المقطع C. ويمكن تصنيع كلاهما ضمن نطاقات متعددة من السماكات، غالبًا من مقاطع خفيفة للمظلات الصغيرة إلى مقاطع أثقل للمباني الصناعية. ولا يقتصر الفرق العملي على الشكل فقط. بل يؤثر على قدرة التراكب، واستراتيجية البحور، وتخطيط التثبيت، وتخطيط المخزون عبر دورة المشروع الكاملة.
يتميز المقطع C بهندسة متناظرة شبيهة بالقناة، مما يجعله سهل المناولة، وبسيط المحاذاة، ويُستخدم على نطاق واسع حيث يكون التأطير أحادي البحر أو تباعد الفتحات القصير مقبولًا. أما العارضة Z أو المدادة Z فتتميز بترتيب جناح مزاح يسمح بالاستمرارية المتراكبة فوق الدعامات الداخلية. وفي العديد من أنظمة أسقف المستودعات والورش والمنشآت الزراعية، يمكن لهذا التراكب أن يقلل متطلبات الانحناء ويدعم تخطيطات هيكلية أكثر كفاءة عبر مسارات ببحرين أو 3 بحور.
غالبًا ما يقارن المشترون بين المدادة Z، والمدادة C، وحتى العناصر الأثقل المدرفلة على الساخن مثل العارضة H في المناقشة المبكرة نفسها. وقد يؤدي ذلك إلى حدوث التباس. فعادةً ما يتم اختيار العارضة H للإطارات الرئيسية الحاملة للأحمال، والأعمدة، والرافعات الرئيسية، بينما تُعد المقاطع Z وC عناصر تأطير ثانوية. وفي مراجعات المشتريات، يُعد الفصل بين الهيكل الرئيسي والهيكل الثانوي أحد أول 3 فحوصات التي تمنع المبالغة في التصميم وتكلفة الفولاذ غير الضرورية.
بالنسبة للمقيّمين الفنيين، فإن السؤال الصحيح ليس أي شكل أفضل عالميًا. بل السؤال الأفضل هو: أي مقطع يتوافق بشكل أفضل مع البحر، وميل السقف، ورفع الرياح، ونظام التكسية، وبيئة التآكل، وتسلسل التركيب. وفي العديد من المشاريع، تتضمن الإجابة الصحيحة كلا المقطعين في مناطق مختلفة بدلًا من استخدام مقطع واحد فقط في كامل المبنى.
تمييز إنشائي سريع
- تُفضَّل مدادات المقطع C عادةً عندما تكون الدعامات الطرفية البسيطة، والتدعيم المباشر، وتفاصيل الوصلات الأسهل هي الأهم.
- غالبًا ما يتم اختيار مدادات المقطع Z لأنظمة الأسقف متعددة البحور، لأن التراكب فوق الدعامات يمكن أن يحسن الاستمرارية ويقلل حجم المقطع المطلوب في بعض التخطيطات.
- تنتمي العوارض المدرفلة على الساخن مثل العارضة H عمومًا إلى الإطار الإنشائي الرئيسي، وليس إلى خطوط مدادات الأسقف الخفيفة القياسية.
جدول مقارنة لفرق التصميم والمشتريات
يوضح الجدول أدناه مقارنة عملية تساعد المهندسين والمشترين ومديري المشاريع على مراجعة مدادات المقطع Z مقابل مدادات المقطع C من الزاويتين الإنشائية والتجارية.
تُظهر هذه المقارنة سبب عدم كون انخفاض سعر الوحدة وحده عاملًا حاسمًا في تحديد الخيار الأفضل. فقد يؤدي مقطع يبدو أرخص لكل طن إلى تكلفة تركيب إجمالية أعلى إذا زاد عدد الدعامات، أو ساعات العمل، أو أخطاء الموقع. ولهذا السبب يقارن المشترون ذوو الخبرة بين 4 أبعاد على الأقل معًا: كفاءة المقطع، ومتطلبات الطلاء، ودقة التصنيع، وسرعة التركيب.
ما العوامل الفنية الأكثر أهمية عند اختيار المدادات؟
يبدأ الاختيار الفني من مسار الحمل وظروف الخدمة. فعادةً ما يراجع المصممون الحمل الميت الناتج عن ألواح التغطية والعزل، والحمل الحي الناتج عن وصول الصيانة، والأحمال البيئية مثل رفع الرياح أو الثلوج. وحتى عندما يشترك مقطعان في عمق متشابه، فقد يختلف الأداء الفعّال لأن هندسة الجناح، وطريقة التدعيم، وتفاصيل التراكب تغير سلوك العنصر أثناء العمل.
يُعد الاتساق البُعدي أمرًا حاسمًا أيضًا. ففي الأعمال الفولاذية الثانوية، قد تؤدي مشكلات التفاوتات إلى تأخير أعمال التسقيف، وعدم محاذاة فتحات البراغي، والتسبب في تعديلات ميدانية متكررة. ويجب على المشترين طلب تفاوت السماكة، وتفاوت الارتفاع، والمرجع القياسي قبل تقديم الطلبات الكبيرة. وبالنسبة للعديد من المقاطع الفولاذية المشكلة على البارد، تشمل الفحوصات العملية التحكم في السماكة مثل +/-0.02 mm وتفاوت ارتفاع المقطع بحدود +/-2 mm عند انطباق ذلك على المواصفة المتفق عليها ومسار التصنيع.
يجب أن تتوافق درجة المادة مع كل من المتطلبات الإنشائية وبيئة التآكل. ففي تطبيقات الفولاذ الكربوني، قد تشمل الدرجات الشائعة Q195 وQ235 وQ235B وQ345B، بينما قد تتطلب بعض البيئات الصناعية أو الساحلية حلولًا مجلفنة أو من الفولاذ المقاوم للصدأ بحسب مستوى التعرض. وتُعد معايير مثل ASTM وEN وJIS وGB مهمة ليس لأن أحدها أفضل تلقائيًا، بل لأن جميع الأطراف تحتاج إلى أساس واضح للتركيب الكيميائي والخواص الميكانيكية وقبول الفحص.
تُعد مهلة التوريد عاملًا فنيًا وتجاريًا آخر. فقد ينتقل المقطع القياسي من الإنتاج إلى الشحن بسرعة أكبر من المقطع المخصص بالكامل. وفي العديد من مشاريع التصدير، يراجع المشترون جدولًا على مرحلتين: أولًا تأكيد الرسومات والمعلمات؛ وثانيًا الدرفلة، والفحص، والتعبئة، وحجز الشحن. وتُعد هذه الخطة مهمة بشكل خاص عندما يحتاج مقاول التسقيف إلى تسليم مرحلي ضمن نوافذ 2-4 أسابيع بدلًا من وصول دفعة كبيرة واحدة.
ما الذي يجب على المهندسين والمشترين التحقق منه أولًا؟
- تأكيد ما إذا كان العنصر مخصصًا لمدادة سقف، أو جسر حائطي، أو حامل، أو استخدام كعارضة خفيفة، لأن اختيار المقطع يتغير حسب التطبيق.
- التحقق من ترتيب البحور، وخاصة ما إذا كان المشروع يستخدم بحرًا بسيطًا، أو استمرارية ببحرين، أو استمرارية بـ3 بحور.
- تحديد درجة المادة، ونوع الطلاء، ومعيار الامتثال قبل طلب التسعير النهائي.
- مراجعة التفاوتات، ونمط الفتحات، وتعريف الحزم لتقليل أخطاء التركيب في الموقع.
خيار منتج عملي للتطبيقات ذات الصلة
في المشاريع التي يكون فيها المقطع القنوي أكثر ملاءمة من المقطع Z، يمكن للمشترين أيضًا النظر فيقناة من الفولاذ لأعمال البناء، وأعمال مدادات الهياكل الفولاذية، والعوارض الجدارية، والأسقف خفيفة الوزن، والحوامل، والأعمدة الميكانيكية، وعوارض التصنيع الخفيفة. وتشمل خيارات المواد المتاحة الفولاذ الإنشائي الكربوني والفولاذ القنوي المجلفن، مع نطاقات سماكة شائعة من 1.5 mm-25 mm، وارتفاعات من 80 mm-160 mm، وأطوال من 6 m-12 m أو قصات حسب طلب العميل.
بالنسبة لفرق المشتريات، يكون هذا النوع من المنتجات القنوية مفيدًا عندما يحتاج المشروع إلى صيغة فولاذ قناة U مع قابلية لحام جيدة، وأداء مقاوم للتآكل، وتوافق مع معايير مثل AISI وASTM وDIN وJIS وBS وGB/T. وقد تشمل الدرجات النموذجية Q195 وQ195L وQ235 وQ235B وQ345B وDuplex وخيارات الفولاذ المقاوم للصدأ مثل 201 و202 و304 و316، وفقًا للطلب الإنشائي والبيئة.
كيف ينبغي لفرق المشتريات مقارنة التكلفة والمخاطر وموثوقية التوريد؟
عندما يسأل الناس عما إذا كان الفولاذ من الصين موثوقًا، فإن الإجابة المفيدة تأتي من مراجعة العمليات بدلًا من افتراضات الأسعار. فالعرض المنخفض دون تأكيد المعيار، أو تفاصيل الطلاء، أو اتفاق الفحص، أو خطة التعبئة قد يخلق تكاليف خفية لاحقًا. ويعتمد التوريد الموثوق عادةً على 5 نقاط تحقق: تتبع الدرجة، والقدرة التصنيعية، والتحكم في التفاوتات، وتعبئة التصدير، وسرعة الاستجابة أثناء معالجة المشكلات قبل الشحن.
في مشتريات الفولاذ بين الشركات، يجب أن تشمل التكلفة الإجمالية أكثر من قيمة المواد الخام. وينبغي لفرق المشروع فحص تحسين المقطع، ومسار الجلفنة، ومخاطر الهالك، وكفاءة تحميل الشحن، وساعات العمل في الموقع. وقد يظل سعر المصنع الأعلى قليلًا هو الخيار الأفضل إذا كان يقلل إعادة العمل، أو يسرّع التركيب، أو يخفض صيانة التآكل خلال فترة الخدمة. وهذا صحيح بشكل خاص في أسقف المنشآت الصناعية حيث يمكن أن يؤثر التوقف أو تأخير التركيب على عدة مقاولين في الوقت نفسه.
يمكن للمصنعين ذوي خبرة التصدير تقليل عدم اليقين من خلال دعم مواءمة المواصفات عبر الأسواق المختلفة. تخدم Hongteng Fengda العملاء في أمريكا الشمالية وأوروبا والشرق الأوسط وجنوب شرق آسيا بمنتجات الفولاذ الإنشائي، والمقاطع المشكلة على البارد، والفولاذ القنوي، والعوارض، والمكونات المخصصة. وبالنسبة للمشترين العالميين، فإن هذا مهم لأن المشاريع غالبًا ما تتطلب ترجمة بين المواصفات المعتمدة على ASTM وEN وJIS وGB أثناء التسعير والمراجعة الفنية.
من منظور الموافقة المالية، تُعد استقرار المورد بنفس أهمية نوع المقطع نفسه. إذ تساعد القدرة الإنتاجية المتسقة ومهلات التوريد الموثوقة على تجنب مشكلات الشحنات الجزئية وغرامات الجدول الزمني. وفي العديد من المشاريع، يفضل المشترون موردًا يمكنه دعم كل من المقاطع القياسية ومعالجة OEM ضمن سير عمل واحد، مما يقلل التنسيق عبر 2 أو 3 موردين منفصلين.
مصفوفة مقارنة التكلفة والمخاطر
يساعد الجدول أدناه فرق المشتريات والفرق التجارية على مقارنة ليس فقط سعر المقطع، بل أيضًا الأثر الأوسع للتكلفة الناتج عن قرارات العارضة Z ومدادة المقطع C.
تُعد هذه المصفوفة مفيدة للأطراف المعنية الفنية والتجارية والمالية لأنها تحول قرار المدادة إلى نقاط مراجعة قابلة للقياس. وفي كثير من الحالات، لا يكون نهج التوريد الأكثر أمانًا هو أقل عرض اسمي، بل العرض الذي يحتوي على أوضح تعريف للتصنيع والتسليم.
مخاطر توريد شائعة يجب تجنبها
- مقارنة العروض دون تأكيد ما إذا كان المقطع مثقوبًا مسبقًا، أو عاديًا، أو مجلفنًا، أو من الفولاذ الأسود.
- افتراض أن عمق المقطع المتطابق يعني سعة متطابقة، من دون التحقق من السماكة، وتفاصيل الحافة، وحالة التراكب.
- تجاوز متطلبات التعبئة والوسم، مما قد يبطئ التركيب خلال أول 24-72 ساعة في الموقع.
- تجاهل المواءمة بين المعايير عندما تستخدم أسس التصميم، وتوقعات الاختبار، وعقد الشراء أنظمة أكواد مختلفة.
أي نوع من المدادات يعمل بشكل أفضل حسب سيناريو التطبيق؟
غالبًا ما يكون الاختيار القائم على التطبيق أكثر فائدة من الجدل النظري حول المقاطع. ففي المباني الصغيرة ذات تباعد الفتحات القصير، والتكسية الخفيفة، وتسلسل التركيب المباشر، يمكن أن تكون مدادات المقطع C خيارًا عمليًا. فهي مألوفة لدى العديد من فرق التركيب، وغالبًا ما تكون أسهل في الفحص البصري أثناء الاستلام والوضع.
أما بالنسبة لمساحات الأسقف الأكبر، وأطوال المباني الأطول، والدعامات الداخلية المتكررة، فغالبًا ما تقدم مدادات المقطع Z مزايا لأن التراكب يمكن أن يدعم الاستمرارية عبر عدة بحور. وقد يكون هذا جذابًا في المستودعات، ومباني الخدمات اللوجستية، وورش التصنيع حيث تهم كفاءة الفولاذ وإيقاع التركيب عبر مئات الأمتار الطولية.
تؤثر أنظمة الجدران أيضًا في القرار. ففي العديد من تطبيقات الجسور الحائطية، تظل المقاطع C شائعة لأن منطق التوصيل مباشر ومن الأسهل تنسيق اختراقات الخدمات. ومع ذلك، فإن الاختيار النهائي لا يزال يعتمد على اتجاه الحمل، ووزن التكسية، والتباعد، وما إذا كان العنصر يحتاج إلى التنسيق مع الفتحات، أو تأطير الحواف، أو دعامات الحوامل.
يجب على مديري المشاريع أيضًا التفكير وفق مراحل التركيب. فإذا كان سيتم تشييد الهيكل في 3 مناطق مع عمليات تسليم متداخلة، فإن تعريف المقاطع ووضع ملصقات الحزم يصبحان مسائل تشغيلية، وليس مجرد تفاصيل هندسية. وأفضل مقطع هو الذي يتناسب مع طريقة البناء، ومهارة العمالة المتاحة، وتاريخ الإنجاز المطلوب.
دليل اختيار قائم على السيناريو
يلخص الجدول التالي الحالات التي يكون فيها كل خيار أكثر ملاءمة غالبًا، مع الإقرار بأن الفحوصات الهندسية النهائية لا تزال تعتمد على التصميم الفعلي للمشروع.
يساعد دليل السيناريو هذا على تجنب خطأ شائع: استخدام مقطع لأنه مألوف بدلًا من كونه مناسبًا لنظام المبنى. وعادةً ما تنتج النتائج الجيدة للمشاريع عن مواءمة العنصر مع التطبيق، وليس عن فرض مقطع واحد على جميع حالات الاستخدام.
ما الذي يسيء المشترون فهمه غالبًا بشأن اختيار المدادات؟
من المفاهيم الخاطئة الشائعة أن المقطع الأكثر سماكة هو دائمًا الخيار الأكثر أمانًا. لكن في الواقع، تعتمد السلامة والكفاءة على النظام الكامل، بما في ذلك البحر، والتدعيم، وحالة التراكب، وموضع المثبتات، وافتراضات الأحمال. وقد تؤدي زيادة السماكة دون تصحيح التخطيط أو تفاصيل الوصلات إلى زيادة التكلفة من دون حل المشكلة الإنشائية الحقيقية.
ومن الأخطاء الأخرى التعامل مع جميع أنواع الفولاذ المجلفن على أنها متماثلة. فعملية الطلاء، وكتلة الطلاء، والبيئة، ومعالجة الحواف كلها أمور مهمة. فقد يتطلب مشروع داخلي جاف وبيئة ساحلية أو صناعية رطبة استراتيجيات مختلفة لمقاومة التآكل حتى لو لم تتغير هندسة المقطع الأساسية. ولذلك ينبغي أن يشمل ضبط الجودة تأكيد الطلاء، والفحص البصري، واتساق المستندات، وليس فقط فحص الأبعاد.
يفترض بعض المشترين أيضًا أن المخزون القياسي يضمن دائمًا تسليمًا أسرع من الإنتاج المخصص. وقد يكون ذلك صحيحًا لبعض المقاسات، لكن التثقيب الخاص بالمشروع، وتجميع أطوال القطع، ووضع علامات الحزم يمكن أن يقلل تأخيرات الموقع بما يكفي لتبرير فترة تصنيع إضافية قصيرة. وبالنسبة للمشاريع الواقعة تحت ضغط الجدول الزمني، قد تكون الدفعة المخصصة المُعدة جيدًا أكثر كفاءة من توريد مخزون سريع لكنه غير ملائم.
وأخيرًا، يفصل صناع القرار أحيانًا بين المراجعة الفنية ومراجعة المشتريات في وقت متأخر جدًا. فعادةً ما تجمع عملية التوريد الأكثر كفاءة بين 4 أدوار مبكرًا: الهندسة، والشراء، والجودة، وإدارة الموقع. وهذا يقلل من إعادة التصميم، ويتجنب التفاصيل الناقصة في أمر الشراء، ويمنح فرق الشؤون المالية أساسًا أوضح لاعتماد الميزانية.
الأسئلة الشائعة
هل يكون المقطع Z دائمًا أفضل للبحور الأطول؟
ليس دائمًا. غالبًا ما تكون المقاطع Z جذابة في أنظمة الأسقف متعددة البحور بسبب استمرارية التراكب، لكن الملاءمة الفعلية تعتمد على التباعد، وترتيب الدعامات، وتركيبة الأحمال، وتصميم الوصلات. وقد يظل المشروع ذو فائدة استمرارية محدودة أو تفاصيل غير معتادة يستخدم المقاطع C بفعالية. ويجب التحقق من الاختيار الصحيح بالرجوع إلى أساس التصميم الإنشائي، لا افتراضه من الشكل وحده.
ما عناصر الفحص الرئيسية قبل الشحن؟
تتضمن قائمة التحقق العملية قبل الشحن 5 عناصر: حجم المقطع، والسماكة، والطول، ونمط الفتحات إن وجد، وحالة الطلاء. كما يجب على مشاريع التصدير التحقق من علامات الحزم، وطريقة التعبئة، والمستندات مقارنة بأمر الشراء. وعندما تكون تفاوتات مثل +/-0.02 mm للسماكة أو +/-2 mm للارتفاع جزءًا من تعريف المنتج المتفق عليه، فينبغي مراجعة هذه النقاط بوضوح في سجلات الفحص.
ما مدة دورة التسليم المعتادة؟
تختلف دورة التسليم حسب نوع المقطع، والكمية، والطلاء، والتخصيص. وعمليًا، يخطط المشترون غالبًا على مرحلتين: أولًا التأكيد الفني وجدولة الإنتاج، ثم الفحص، والتعبئة، وترتيب الشحن. وبالنسبة لطلبات الفولاذ الإنشائي القياسية أو المخصصة بشكل معتدل، عادةً ما تضع فرق المشروع توقعًا للتصنيع لمدة 2-4 أسابيع بالإضافة إلى وقت النقل وفقًا للوجهة وطريقة الشحن.
كيف يمكن للموزعين والمقاولين تقليل مخاطر التوريد؟
اعمل مع مورد يمكنه مناقشة الدرجات، والمعايير، والتفاوتات، ومنطق التطبيق في محادثة واحدة بدلًا من الاكتفاء بتقديم السعر. كما يساعد أيضًا توحيد رسومات المقاطع، ومتطلبات الطلاء، وتسلسل التسليم قبل إصدار الطلب. وبالنسبة للمشترين المتكررين، فإن الاحتفاظ بنموذج مراجعة قياسي يحتوي على 6 حقول مثل الدرجة، والحجم، والطلاء، والتفاوت، والتعبئة، وطلب الشهادة يمكن أن يقلل بشكل كبير من مخاطر المطالبات.
لماذا العمل مع مُصنِّع فولاذ إنشائي يفهم مشاريع التصدير؟
في توريد المدادات والفولاذ الإنشائي، لا تقتصر قيمة المورد على الإنتاج. بل تشمل ترجمة المواصفات، ومراجعة قابلية التصنيع، وانضباط مراقبة الجودة، وتنسيق الشحن. توفر Hongteng Fengda منتجات الفولاذ الإنشائي وحلولًا مخصصة لمشاريع البناء والصناعة والتصنيع العالمية، مع تغطية منتجات تشمل الفولاذ الزاوي، والفولاذ القنوي، والعوارض الفولاذية، والمقاطع الفولاذية المشكلة على البارد، والمكونات الإنشائية المخصصة.
وهذا مهم للمشترين الذين يحتاجون إلى الامتثال القياسي والمرونة التجارية معًا. فالمورد الملم بأطر ASTM وEN وJIS وGB يمكنه المساعدة في تقليل الأخطاء أثناء التوضيح الفني، خاصة عندما تأتي وثائق المشتريات والرسومات وممارسات التركيب المحلية من مناطق مختلفة. ويمكن أن يوفر ذلك الوقت خلال أول 7-15 يومًا من تنسيق المشروع، وهي الفترة التي تظهر فيها عادةً العديد من مشكلات التوريد.
إذا كنت تقارن بين العارضة Z، والمقطع C، والمقاطع القنوية، أو خيارات العوارض الأثقل لمشروع جديد، فإن الخطوة التالية الأكثر إنتاجية هي مراجعة ظروف التطبيق الخاصة بك بالتفصيل. وتشمل نقاط النقاش المفيدة نطاق أحجام المقاطع، واختيار الدرجات، وبيئة التآكل، ومسار الطلاء، وتوقعات التفاوت، ومتطلبات الفتحات، وتسلسل التسليم. وبالنسبة للعديد من المشترين، يمنع هذا التوضيح المبكر تعديلات مكلفة بعد تأكيد الطلب.
يمكنك التواصل مع Hongteng Fengda لتأكيد المعلمات، واختيار المنتج، ومراجعة التخصيص، ومواءمة المعايير، ودعم العينات، ومناقشة جدول التسليم، ومقارنة عروض الأسعار. وسواء كان مشروعك يحتاج إلى توريد مدادات بسيط أو حزمة أوسع من الفولاذ الإنشائي، فإن المراجعة الفنية-التجارية الواضحة تساعدك على التحكم في التكلفة، وتقليل مخاطر التوريد، والحفاظ على سير التركيب وفق الجدول الزمني.
