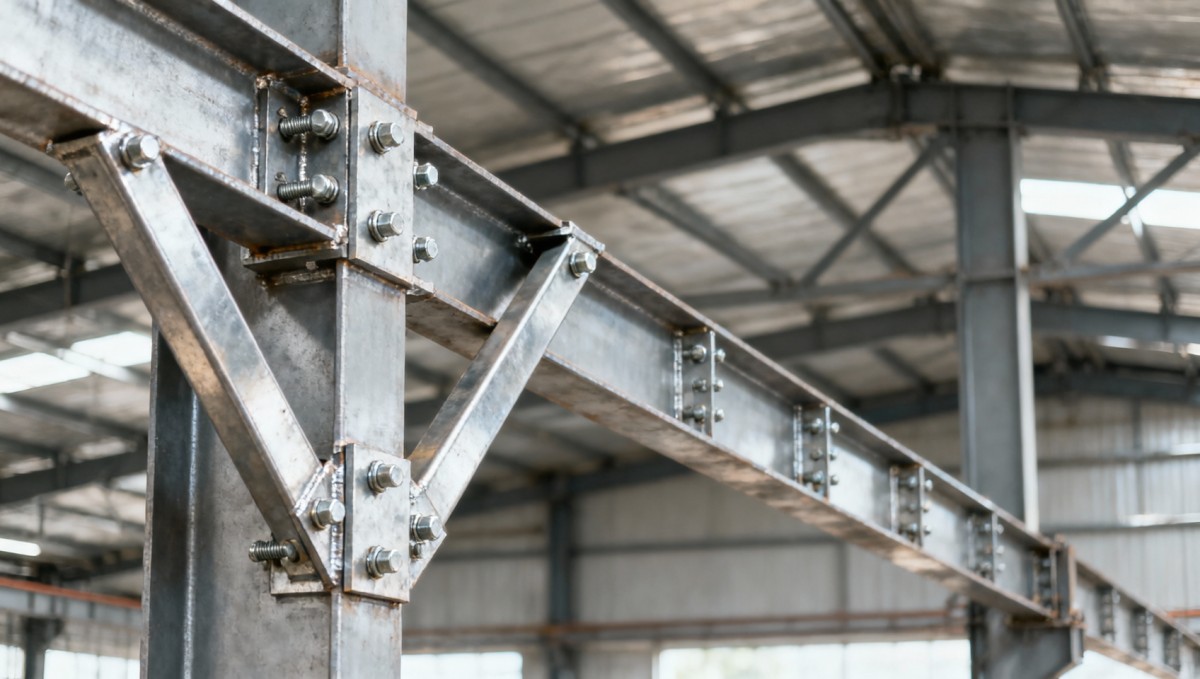

استخدم تدعيمًا بزاويتين متقابلتين عندما لا تتمكن زاوية واحدة من تلبية متطلبات الضغط بكفاءة، أو عندما يؤدي لا مركزية الوصلة إلى انحناء ثانوي كبير، أو عندما تكون هناك حاجة إلى وصلة متوازنة على جانبي صفيحة العقدة. في جملون سقف أو إطار صناعي أو هيكل داعم للمعدات، قد تستوفي دعامة بزاوية واحدة فحص المساحة، ومع ذلك تتحكم فيها حالة الانبعاج أو وصلة طرفها. وقد تؤدي زيادة السُمك فقط إلى إضافة وزن من دون معالجة المشكلة الحاكمة.

لا يكون ترتيب الزاويتين مبررًا إلا إذا صُمم اتجاههما وتباعدهما ووصلاتهما الطرفية والموصلات الوسيطة معًا. أما في التدعيم المصمم لتحمل الشد فقط، مع قوى محدودة وتصنيع بسيط، فغالبًا ما تظل الزاوية الواحدة الخيار الأكثر عملية. عند تقييم دعامات ومكونات زوايا الفولاذ، قارن مجموعات التدعيم الكاملة، لا مقطعين من كتالوج في مقابل مقطع واحد فحسب.

ابدأ بمسار الأحمال الفعلي

قبل مقارنة المقاطع، حدّد ما إذا كانت الدعامة تتحمل الشد أو الضغط أو كليهما ضمن تراكيب الأحمال الحاكمة. فقد يتعرض عضو موصوف بأنه «رابط» للضغط عند انعكاس اتجاه الرياح أو أثناء التركيب أو في اتجاه تحميل آخر. وعلى العكس، لا ينبغي إعادة تصميم قطرية في نظام مصمم عمدًا لتحمل الشد فقط كعضو ضغط تلقائيًا، من دون مراجعة افتراضات تحليل الإطار.

هذا التمييز مهم لأن مقاومة الشد ومقاومة الضغط تعتمدان على خصائص مختلفة. تزيد إضافة زاوية ثانية المساحة الإجمالية للمقطع، لكن مقاومة الضغط تعتمد أيضًا على طول العضو وتقييده ونحافة المقطع وأنماط الانبعاج ذات الصلة.

• العمل تحت الشد فقط: افحص الخضوع في المقطع الإجمالي، والانقطاع في المقطع الصافي، وتأخر القص، وحالات حدود الوصلات. قد تساعد زاوية ثانية في زيادة سعة تحمل القوة أو تحسين ترتيب الوصلة، لكنها ليست ضرورية بطبيعتها.
• العمل تحت الضغط: قيّم الانبعاج العام ونحافة العناصر ومتطلبات العضو المركب ومكوناته الفردية.
• العمل تحت أحمال متعاكسة الاتجاه: افحص الاتجاهين. وعند انطباق متطلبات التصميم الزلزالي، قد يتحكم السلوك الدوري ومتطلبات التصميم على أساس السعة بدرجة أكبر من مقاومة الأحمال الساكنة العادية.

تحقق من طول الدعامة غير المدعوم وتقييد طرفيها وفق ترتيب الإطار الفعلي. فالقطرية المتقاطعة لا تُعد تلقائيًا دعامة وسيطة موثوقة؛ إذ يجب أن تبرر وصلتها وصلابتها هذا الافتراض.

متى تحل الزاويتان مشكلة فعلية

تحدّ الهندسة من مقاومة الضغط، لا المساحة وحدها

قد تكون مساحة المقطع العرضي لزاوية مفردة طويلة كافية، لكن مقاومة الضغط غير كافية بسبب نحافتها. كما يمكن أن تؤدي هندستها غير المتماثلة إلى سلوك انبعاج انحنائي التوائي لا تكشفه مقارنة بسيطة لمساحات المقاطع المحورية. ويمكن لزاويتين مرتبتين على نحو مناسب أن توفرّا خصائص مقطع أفضل حول محور حاكم.

لكن مقدار التحسن يعتمد على ترتيب الزاويتين. فقد يؤدي إبعاد زاويتين عن بعضهما إلى زيادة نصف قطر الدوران حول محور، مع تحقيق فائدة أقل بكثير حول محور آخر. قيّم هندسة المقطع المركب الفعلية، بما في ذلك الفجوة واتجاه الزاويتين والمحاور الرئيسية. ولا تفترض أن مضاعفة مساحة الفولاذ تضاعف مقاومة الضغط القابلة للاستخدام.

يجدر تقييم استخدام زاويتين عندما لا تؤدي زيادة سُمك زاوية واحدة إلا إلى تحسن طفيف في فحص الانبعاج الحاكم، أو عندما تتسبب زاوية واحدة أكبر حجمًا في صعوبات بالوصلة. وإذا كانت الدعامة طويلة جدًا أو كان التقييد الجانبي غير مؤكد، فقارن أيضًا أنواعًا أخرى من المقاطع؛ فالزاويتان المتقابلتان ليستا تلقائيًا الخيار الأكثر كفاءة لعضو ضغط.

تسبب وصلة الزاوية المفردة لا مركزية مفرطة

تُوصَل الزاوية المفردة عادةً عبر أحد جناحيها. عندئذ تؤثر قوة الوصلة بعيدًا عن مركز ثقل العضو، ما يؤدي إلى لا مركزية يجب التعامل معها وفق أحكام التصميم المعمول بها أو من خلال تحليل صريح. وبحسب التفصيل، قد يؤثر الانحناء الثانوي وتشوه الوصلة في مقاومة الدعامة.

يمكن أن يؤدي وضع زاويتين متماثلتين على جانبي صفيحة العقدة إلى تقريب محصلة القوة من مركز ثقل المجموعة، وإلى إنشاء مسار أحمال أكثر توازنًا. وهذا سبب قوي للنظر في استخدام زاويتين عندما تكون وصلة الزاوية المفردة، لا مساحة المادة، هي العامل الحاكم.

لا يزيل التماثل كل أشكال اللامركزية. فقد يؤدي اختلاف صلابة الوصلات أو إزاحة صفيحة العقدة أو اختلاف أنماط البراغي أو سوء المطابقة أثناء التركيب إلى الإخلال بتوزيع الحمل. ولا تزال صفيحة العقدة والبراغي واللحامات والإطار الداعم بحاجة إلى فحوص مستقلة.

تجعل واجهتا الوصلات نقل القوة أكثر عملية

قد تتطلب زاوية مفردة محملة بشدة مجموعة طويلة من البراغي أو جناحًا موصولًا أكبر أو لحامًا مكثفًا. وقد يتيح زوج الزوايا توزيع القوة عبر زاويتين وترتيبًا عمليًا أكثر للوصلة. وعندما يمر برغي واحد عبر الزاويتين وصفيحة العقدة الوسطية، قد تحقق الهندسة حالة قص مزدوج، لكن مقاومة البراغي ليست سوى جزء واحد من التقييم.

افحص التحمل والتمزق عند الحافة والقص الكتلي ومقاومة المقطع الصافي ومسافات الحواف وسلوك صفيحة العقدة. فالزاويتان الموصولتان كلٌ على حدة لا تتقاسمان القوة بالتساوي بالضرورة، كما أن إضافة زاوية ثانية لا تعالج قصور صفيحة عقدة صغيرة أو وصلة داعمة ضعيفة.

قارن المجموعات في ضوء الحالة الحاكمة

ينبغي إجراء هذه المقارنة باستخدام أساس التصميم نفسه وتراكيب الأحمال نفسها وصيغة المقاومة نفسها لكلا الخيارين. فمزج المقاومة الاسمية في حساب مع مقاومة التصميم في حساب آخر قد يجعل خيار الزاويتين يبدو أفضل مما هو عليه فعليًا.

التفصيل الذي يحدد ما إذا كانت الزاويتان ستعملان معًا

لا تُشكّل زاويتان متوازيتان تلقائيًا عضوًا مركبًا فعالًا. تنقل الوصلات الطرفية الأحمال إلى المكونات، بينما توفر الموصلات الوسيطة التقييد ونقل القوى اللازمين لنموذج التصميم المختار. ويؤثر تباعد هذه الموصلات وصلابتها في إمكانية انبعاج كل زاوية بين نقاط التوصيل، وفي مدى تأثير الحركة النسبية على سلوك المجموعة.

تشمل الترتيبات الشائعة براغي ربط مع مباعدات أو صفائح توصيل أو روابط هندسية أخرى. اختر هذه التفاصيل وفق المعيار الحاكم بدلًا من تطبيق قاعدة تباعد عامة. فقد تختلف المتطلبات بحسب ظروف التلامس ونوع الموصل ونحافة العضو والافتراضات المستخدمة لحساب مقاومة العضو المركب.

بالنسبة إلى دعامة ضغط، حدّد ما يلي:

1. اتجاه الزاويتين والفجوة الصافية بينهما، بما في ذلك توافقهما مع سُمك صفيحة العقدة.
2. خصائص مقطع المجموعة وأنماط الانبعاج العام ذات الصلة.
3. النحافة المسموح بها لكل زاوية بين الموصلات الوسيطة.
4. مقاومة الموصلات وصلابتها وتباعدها اللازم للسلوك المفترض.
5. تفاصيل الوصلات الطرفية اللازمة لنقل القوة إلى كلا المكونين بصورة متسقة.

إن الرسم الذي يحدد «زاويتين» من دون إظهار الموصلات الوسيطة يترك افتراضًا حاسمًا بلا حسم. وقد تؤدي إضافة هذه الموصلات في مرحلة متأخرة إلى تغيير تكلفة التصنيع وإمكانية الوصول لأعمال الطلاء وخلوص التركيب. وعلى العكس، قد يؤدي الإفراط في استخدام روابط التثبيت إلى حفر أو لحام غير ضروريين من دون تحقيق تحسن مفيد.

حالات يكون فيها اختيار زاوية واحدة أفضل

احتفظ بزاوية واحدة عندما تستوفي الفحوص الحاكمة ولا يقدم ترتيب الزاويتين ميزة ملموسة. وقد تكون الدعائم القصيرة المعرضة للشد وقطريات الإطارات خفيفة التحميل والوصلات أحادية الجانب التي يسهل الوصول إليها أنسب لعضو مفرد، لأن عدد القطع المطلوب محاذاتها والواجهات المطلوب فحصها أقل.

وقد تحسم المساحة القرار أيضًا. فالزاويتان اللتان تحيطان بصفيحة عقدة تحتاجان إلى حيز على الجانبين، بما في ذلك الخلوص اللازم لتركيب البراغي وشدها وفحصها. وقد تجعل العوارض الثانوية المجاورة أو دعامات الكسوة أو المعدات أو الإطارات القائمة هذا الترتيب صعبًا، حتى إذا بدت مقاومته المحسوبة جذابة.

ينبغي أيضًا مراعاة ظروف التعرض. فقد تخلق الزوايا المتقاربة أسطحًا يصعب تجهيزها وطلاؤها وفحصها وصيانتها. ويجب معالجة احتجاز المياه والشقوق الدقيقة من خلال تفاصيل التصميم. وإذا كان الجلفنة محددًا في المواصفات، فيجب كذلك تنسيق متطلبات المجموعة والعملية مع المُصنّع والقائم بالجلفنة.

في المنشآت القائمة، لا تتعامل مع الزاوية الثانية على أنها ترقية مباشرة للسعة. حدّد كيفية توصيلها وتحميلها، والقوة التي تتحملها الزاوية الأصلية بالفعل، وما إذا كانت صفيحة العقدة والأعضاء الداعمة قادرة على مقاومة الحمل المعدل.

حوّل الهندسة المفضلة إلى مواصفة شراء واضحة

بعد أن يحدد التحليل الترتيب المطلوب، ينبغي أن يعرّف طلب المواد المقطع والمجموعة، لا أن يطلب «تدعيمًا بزاويتين» فحسب. فالزوايا المتساوية وغير المتساوية تختلف في مواضع مراكز ثقلها وخيارات توصيلها، لذلك يتطلب استبدال إحداها بالأخرى مراجعة التصميم حتى عندما تبدو المساحة الاسمية متقاربة.

تتضمن قائمة زاوية من الفولاذ الكربوني المتاحة مقاطع متساوية وغير متساوية، مع أمثلة مدرجة مثل 75 × 75 × 8 mm و125 × 75 × 8 mm، وأطوال من 1 m إلى 12 m أو حسب الطلب. وهذه خيارات للمقاطع بغرض التقييم، وليست سعات تدعيم معتمدة مسبقًا. ينبغي تأكيد توافر المقاس المختار وطريقة الإنتاج وسماحيات الأبعاد والدرجة الإنشائية قبل الطلب.

لا يحدد اسم المنتج العام وحده مقاومة الخضوع أو قابلية اللحام. اذكر صراحةً درجة المادة المطلوبة للمشروع ومعيار المنتج المنطبق، واطلب وثائق المواد للتحقق من الفولاذ المورّد. ولا ينبغي اعتبار المقاطع المدرفلة على الساخن أو المثنية أو المعالجة بطرق أخرى قابلة للتبادل من دون التحقق من هندستها وأحكام التصميم المنطبقة.

• تعريف المقطع: أبعاد الجناحين والسُمك وتكوين الزاوية المتساوية أو غير المتساوية واتجاهها والطول المطلوب.
• هندسة المجموعة: تباعد الزاويتين وتوافقهما مع صفيحة العقدة وتفاصيل المباعدات ومواقع الموصلات الوسيطة.
• تحضير الوصلات: أقطار الثقوب وتباعدها ومسافات الحواف ومتطلبات اللحام وعلامات التعريف.
• متطلبات الجودة: وثائق المواد وفحص الأبعاد ومعايير الاستقامة ومتطلبات الطلاء.

بالنسبة إلى الزوايا غير المتساوية، حدّد الجناح المتصل بصفيحة العقدة. فقد تمنع ملاحظة واحدة على الرسم تصنيع مجموعة تختلف خصائص مقطعها ولا مركزيتها عما استُخدم في الحساب.

اعتمد الخيار الذي يعالج حالة حدية حاكمة

يوضح سجل التقييم المفيد سبب قبول خيار الزاوية المفردة أو رفضه: انبعاج الضغط أو انقطاع الشد أو لا مركزية الوصلة أو مقاومة صفيحة العقدة أو حالة حدية أخرى محددة. ثم يبيّن كيف يعالج ترتيب الزاويتين هذا القيد، بما في ذلك أي فحوص إضافية يفرضها تركيبه المركب.

قارن التكلفة الإجمالية بعد التركيب عقب إجراء الفحوص الإنشائية. أدرج الموصلات الوسيطة والحفر واللحام والطلاء والمناولة وإمكانية الوصول إلى الموقع، لا كتلة الفولاذ وحدها. فقد تكون دعامة الزاويتين أفضل إنشائيًا، لكنها أقل اقتصادية من مقطع آخر بعد احتساب التصنيع.

يجب إيقاف الاعتماد ما دام هناك افتراض حاسم لم يُحسم: تقييد طرفي غير متحقق منه أو تفاصيل ربط مفقودة أو درجة مادة غير مؤكدة أو صفيحة عقدة لم تُفحص. عالج هذه المسائل قبل إصدار رسومات التصنيع. ولا يكتمل قرار استخدام زاويتين إلا عندما تصف الحسابات والرسومات مسار الأحمال نفسه والمجموعة نفسها.
