يمكن أن يؤثر اختيار المقطع المناسب بشكل مباشر على المتانة، وكفاءة التركيب، والتكلفة الإجمالية للمشروع. بالنسبة للمقيّمين الفنيين الذين يقارنون بين خيارات الهياكل، فإن فهم الحالات التي يوفّر فيها كمرة Z توزيعًا أفضل للأحمال، وتراكبًا أسهل، وكفاءة محسّنة في استخدام المواد يُعد أمرًا أساسيًا. تشرح هذه المقالة المواضع التي تحقق فيها مقاطع كمرة Z أفضل أداء في الهياكل الخفيفة من الفولاذ، وما هي عوامل الاختيار الأكثر أهمية في التطبيقات الإنشائية العملية.

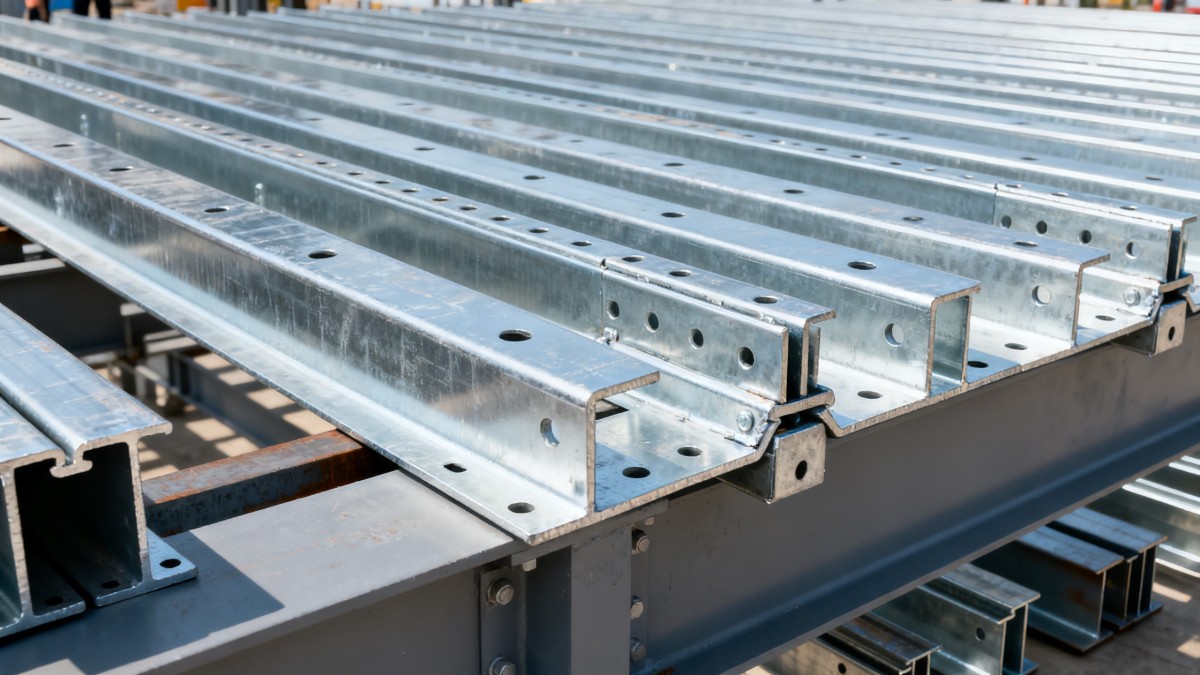

ما الذي يجعل كمرة Z مختلفة في الهياكل الخفيفة من الفولاذ؟
في الهياكل الخفيفة من الفولاذ، يشير مصطلح كمرة Z عادةً إلى عنصر فولاذي مشكّل على البارد على شكل Z يُستخدم كمداد سقف، أو جسر جداري، أو دعم ثانوي، أو مكوّن لتأطير الجدران. وبالمقارنة مع المقاطع المتماثلة، فإن كمرة Z تحتوي على أجنحة مزاحة توفر مزايا عملية في وصلات التراكب، والتعشيق أثناء النقل، وكفاءة الامتداد تحت أحمال الأسقف والجدران الاتجاهية.
بالنسبة لفرق التقييم الفني، لا يكمن السؤال الرئيسي في ما إذا كانت كمرة Z أفضل على نحو مطلق، بل فيما إذا كانت الخيار الأفضل لتخطيط إنشائي محدد. وفي العديد من المباني الصناعية والتجارية، تعتمد الإجابة على استمرارية البحور، وتفاصيل التثبيت، والتعرض لقوى الرفع، والتوازن بين وزن المادة والصلابة المطلوبة.
لماذا يقارن المهندسون والمشترون غالبًا بين كمرة Z ومقاطع هيكلية أخرى
- يمكن تراكب كمرة Z فوق الدعامات الداخلية، مما يساعد على تحسين الاستمرارية وغالبًا ما يقلل عزوم الانحناء القصوى مقارنة بترتيبات البحور البسيطة.
- يسمح شكلها بالتعبئة المتداخلة، مما قد يقلل حجم الشحن ويحسّن كفاءة التحميل في مشاريع التصدير.
- يتم إنتاجها على نطاق واسع من الفولاذ المشكّل على البارد، مما يجعلها مناسبة للمشاريع التي تتطلب مقاطع أخف وزنًا، وتفاوتات مضبوطة، وتصنيعًا متكررًا يمكن الاعتماد عليه.
- تؤدي أداءً جيدًا في أنظمة مدادات الأسقف وجسور الجدران حيث يكون اتجاه الحمل وتباعد الدعامات قابلين للتنبؤ.
يمكن لمصنّع الفولاذ الإنشائي الذي يمتلك قدرات إنتاج قياسية وقدرات OEM أن يساعد في تحديد ما إذا كان ينبغي تحديد كمرة Z كمقطع مخزني أو تخصيصها من حيث السماكة، وهندسة الحافة، ونمط الثقوب، والطلاء. وتكتسب هذه المرونة أهمية عندما يجب أن تمتثل المشاريع لمتطلبات الشراء المرتبطة بـ ASTM أو EN أو JIS أو GB.
متى تكون كمرة Z خيارًا أفضل من مقطع C أو الكمرة المدرفلة على الساخن؟
تظهر أقوى مبررات اختيار كمرة Z في أنظمة الهياكل الخفيفة من الفولاذ التي تحتاج إلى الاستمرارية، والتركيب المتكرر، والاستخدام الكفء للفولاذ. وتكون مفيدة بشكل خاص عندما يستخدم الإطار دعامات متعددة ويستفيد التصميم من المدادات أو الجسور الجدارية المتراكبة بدلًا من البحور المفردة المعزولة.
يساعد الجدول أدناه المقيّمين الفنيين على مقارنة موقع كمرة Z مقابل البدائل الشائعة في قرارات التأطير الفولاذي العملية.
تُظهر هذه المقارنة أن كمرة Z تكون عادةً الخيار المفضل عندما يعمل العنصر الإنشائي كعنصر ثانوي متكرر بدلًا من كمرة رئيسية للأحمال الثقيلة. وتصبح أقل جاذبية عندما يتطلب التأطير مقاومة عالية جدًا للأحمال المركزة أو عندما يكون التخطيط غير منتظم بدرجة لا تسمح بالاستفادة من البحور المتراكبة المتكررة.
الحالات النموذجية التي تصبح فيها كمرة Z الخيار الأفضل
- أسقف صناعية متعددة البحور حيث تمتد المدادات بشكل مستمر فوق عدة روافد وتتراكب عند الدعامات.
- المباني الفولاذية سابقة الهندسة حيث تؤدي سرعة التركيب والهندسة المتكررة إلى تحسين الإنتاجية في الموقع.
- مشاريع التصدير التي تكون فيها الاستفادة من الحاويات مهمة وتساعد فيها التعبئة المتداخلة على خفض التكلفة اللوجستية.
- المشاريع التي تحتاج إلى توازن بين الكفاءة الإنشائية وخفض الحمل الميت على الإطار الرئيسي.
ما عوامل الأداء التي يجب على المقيّمين الفنيين التحقق منها أولًا؟
عند مراجعة عرض كمرة Z، يجب على المقيّمين الفنيين تجنب الاختيار بناءً على الشكل وحده. فالقرار الحقيقي يأتي من العلاقة بين أبعاد المقطع، والسماكة، والبحر، وتباعد الدعامات، ومجموعات الأحمال، وتفاصيل الوصلات. وغالبًا ما تؤدي المراجعة غير الكافية إلى تصميم مبالغ فيه أو إلى مشكلات في القابلية للخدمة مثل الترخيم المفرط.
عمليات التحقق الرئيسية قبل الاعتماد
- تأكيد ما إذا كان العنصر يعمل ككمرة Z بسيطة الارتكاز أم مستمرة متراكبة، لأن السلوك الإنشائي يختلف.
- التحقق من افتراضات حمل الجاذبية، وشفط الرياح، والحمل النقطي الموضعي، وحمل الصيانة.
- فحص عرض الجناح، وعمق الج web، وتفاصيل الحافة، وسماكة الفولاذ مقابل حدود المتانة والترخيم معًا.
- مراجعة دقة ثقوب البراغي، وطول التراكب، والمعالجة المضادة للتآكل، خاصة في البيئات الرطبة أو الساحلية.
- مطابقة أساس التصميم مع معيار المشروع، مثل متطلبات التوثيق المرتبطة بـ ASTM أو EN أو JIS أو GB.
بالنسبة للمشترين العالميين، تُعد قدرة المورّد جزءًا من الأداء الفني. فالمُصنّع الذي يتعامل مع فولاذ الزوايا، وفولاذ القنوات، والكمـرات الفولاذية، والمقاطع المشكلة على البارد، والمكوّنات الإنشائية المخصصة، يستطيع عادةً تنسيق الاتساق البُعدي بصورة أكثر فعالية عبر حزمة التأطير الكاملة. وهذا يقلل من مخاطر الواجهات بين التأطير الثانوي وأعضاء الفولاذ الرئيسية.
في بعض المشاريع، يقارن المقيّمون أيضًا بين التأطير الثانوي والأنظمة الفولاذية المجاورة المستخدمة في أماكن أخرى من الهيكل. على سبيل المثال، قد تتضمن تخطيطات البنية التحتية والمصانع واجهات دعم بالقرب من مكوّنات فولاذية مرتبطة بالسكك. وفي مثل هذا التخطيط المختلط للتوريد، قد يقوم المشترون أيضًا بتوريد منتجات السكك لتطبيقات سكك الحديد أو الدرابزين، مع درجات متاحة مثل U74 و U71Mn و PD2 و PD3 و BNbRE و Q235 و 55Q و 50Q و U71 و 45Mn، بالإضافة إلى أطوال من 12 m إلى 30 m والتحكم في التفاوت بمقدار ±1%.
على الرغم من أن هذا المنتج يخدم تطبيقات مختلفة عن كمرة Z، فإن هذا النوع من التوريد المجمّع يمكن أن يكون عمليًا عندما يتطلب المشروع كلًا من التأطير الإنشائي ومكوّنات فولاذية ذات صلة ضمن سير عمل شراء واحد. ويكون ذلك مفيدًا بشكل خاص لفرق التقييم التي تحتاج إلى سجلات جودة منسقة، ووثائق تصدير، وخيارات تشطيب مثل الأسطح السوداء أو الزيتية أو المجلفنة أو المطلية، وتخطيط تسليم مستقر.
كيف تحسن كمرة Z كفاءة التركيب واستخدام المواد؟
غالبًا ما تثبت كمرة Z جدواها ليس فقط في الحسابات الإنشائية ولكن أيضًا في عمليات الموقع. بالنسبة للمقاولين وفرق المشتريات، قد يكون تقليل وقت التركيب بنفس أهمية قدرة المقطع. وتدعم هندسة الأجنحة المزاحة الإنشاء المتراكب عند الدعامات، مما قد يقلل الحاجة إلى عناصر منفصلة أثقل مع الحفاظ على أداء النظام.
يوضح الجدول التالي الفوائد العملية التي تؤثر كثيرًا في قرارات الهياكل الخفيفة من الفولاذ في الواقع العملي.
تزداد القيمة العملية لكمرة Z عندما يستطيع المورّد تثقيب الثقوب مسبقًا، والحفاظ على تحكم ثابت في السماكة، وتوريد أطوال متكررة. ويُعد تركيز Hongteng Fengda التصنيعي على منتجات الفولاذ الإنشائي والمقاطع المخصصة المشكلة على البارد ذا صلة هنا، لأن العديد من المشترين يحتاجون إلى أكثر من مجرد فولاذ خام؛ فهم يحتاجون إلى مكوّنات تأطير تتماشى مع منطق التركيب، والتوثيق، والانضباط في المهل الزمنية.
أين يمكن أن تضيع فوائد التركيب
- إذا لم تُفصّل مناطق التراكب بوضوح، فقد تعكس فرق الموقع الاتجاه أو تضع مواقع البراغي بشكل خاطئ.
- إذا كانت الحماية من التآكل غير متطابقة مع البيئة، فقد تتجاوز تكلفة الاستبدال وفورات المقطع الأولية.
- إذا تضمن تخطيط التأطير عددًا كبيرًا جدًا من البحور غير المنتظمة، فقد تختفي ميزة التكرار في كمرة Z.
ما معايير الاختيار الأكثر أهمية أثناء الشراء؟
بالنسبة للمقيّمين الفنيين، فإن الشراء هو المرحلة التي يجب أن تتحول فيها النية الهندسية إلى فولاذ قابل للتصنيع. فقد تبدو كمرة Z مقبولة في الرسم، لكنها قد تظل تسبب مشكلات إذا لم تكن التفاوتات، والطلاء، ونطاق الاختبارات، أو التعبئة متوافقة مع بيئة المشروع. وتجمع أفضل قرارات الشراء بين الفحوصات الإنشائية وفحوصات تنفيذ المورّد.
استخدم دليل الاختيار التالي كقائمة تحقق عملية قبل الاعتماد النهائي أو إصدار طلب عرض السعر RFQ.
يوضح هذا الجدول سبب أن الخيار الأفضل نادرًا ما يُحسم بناءً على سعر الوحدة فقط. فقد تصبح كمرة Z منخفضة التكلفة باهظة إذا تسبب عدم اتساق التثقيب، أو ضعف التحكم في الطلاء، أو غموض التوثيق في تأخيرات بالموقع. وبالنسبة للمشترين في الخارج، غالبًا ما تحمل المهل الزمنية الموثوقة والإنتاج المتوافق مع المعايير قيمة أكبر من خفض طفيف في السعر المبدئي.
مخاطر الشراء الشائعة
- افتراض أن جميع مقاطع كمرة Z من موردين مختلفين قابلة للاستبدال بُعديًا.
- تجاهل معايير القابلية للخدمة والتركيز فقط على مقاومة الخضوع.
- عدم التحقق مما إذا كانت الثقوب المثقبة تتوافق مع تسلسل التركيب الفعلي.
- إغفال جودة التعبئة للنقل البحري لمسافات طويلة.
كيف ينبغي للمشترين موازنة التكلفة مقابل البدائل؟
لا ينبغي اختيار كمرة Z لمجرد أنها أخف وزنًا أو شائعة الاستخدام. بل ينبغي اختيارها لأنها تقلل العبء الإجمالي للمشروع بطريقة قابلة للقياس. وبالنسبة للمقيّمين الفنيين، يجب أن تشمل مقارنة التكلفة التصنيع، والنقل، والتركيب، وعواقب التصميم المبالغ فيه أو الأداء غير الكافي.
إطار تكلفة واقعي
- تكلفة المواد: قارن ليس فقط سعر الكيلوغرام، بل إجمالي استخدام الفولاذ عبر تخطيط التأطير.
- تكلفة التصنيع: يؤثر التثقيب المسبق، ودقة القطع، وتخصيص المقطع في اقتصاديات الوحدة.
- التكلفة اللوجستية: يمكن أن تقلل التعبئة المتداخلة لكمرة Z من حجم الشحن مقارنة بترتيبات المقاطع الأكبر حجمًا.
- تكلفة التركيب: يمكن أن يقلل التركيب المتكرر الأبسط من ساعات العمل في المشاريع الكبيرة.
- تكلفة دورة الحياة: ينبغي مراجعة الحماية من التآكل، وتكرار الاستبدال، وإمكانية الوصول للصيانة.
في العديد من حزم المباني الفولاذية، تصبح كمرة Z فعالة من حيث التكلفة عندما يحتوي المشروع على بحور متكررة وحجم كافٍ للاستفادة من تحسين العناصر الثانوية. أما في الهياكل الصغيرة أو غير المنتظمة، فقد يكون مقطع C أو مقطع آخر أسهل في التنسيق. ولهذا السبب يكون الدعم الفني من جانب المورّد ذا قيمة أثناء مراجعة عروض الأسعار، خاصة عندما تظل مقترحات المقاطع البديلة مطروحة.
الأسئلة الشائعة: ما الذي يسأله المقيّمون الفنيون عادةً بشأن اختيار كمرة Z؟
هل تكون كمرة Z دائمًا أفضل لتأطير الأسقف؟
لا. غالبًا ما تكون كمرة Z أفضل لأنظمة المدادات المستمرة، لكنها ليست دائمًا الأفضل لكل مخطط لتأطير الأسقف. فإذا كان المبنى ذا هندسة غير معتادة، أو أحمال نقطية ثقيلة، أو إمكانات تراكب محدودة، فقد يكون مقطع آخر أكثر عملية. ويجب أن يستند القرار إلى الأحمال، وترتيب الدعامات، وحدود الترخيم، وتفاصيل الوصلات.
ما ظروف البحر التي تجعل كمرة Z جذابة؟
تكون كمرة Z أكثر جاذبية في الترتيبات متعددة البحور حيث يحسن التراكب فوق الدعامات الاستمرارية الإنشائية. وهذه الظروف شائعة في المظلات الصناعية، والمستودعات، وورش العمل، والمباني الفولاذية سابقة الهندسة. وتكون أقل فائدة عندما تعمل العناصر فقط كبحور بسيطة قصيرة ومعزولة.
ما الذي يجب التحقق منه قبل اعتماد عرض سعر المورّد؟
تحقق من درجة الفولاذ، والتفاوتات البُعدية، ومواصفة الطلاء، وتفاصيل التثقيب، ومنطق التراكب، والمعيار المطبق، وطريقة التعبئة، والمهلة الزمنية الموعودة. وبالنسبة لمشتريات التصدير، أكّد أيضًا وثائق الفحص وما إذا كان المورّد يستطيع دعم المكوّنات الفولاذية الإنشائية القياسية والمخصصة ضمن الجدول الزمني نفسه للمشروع.
هل يمكن أن تساعد كمرة Z في تقليل مخاطر التوريد؟
يمكن ذلك إذا تم توريدها من مُصنّع يتمتع بطاقة إنتاج مستقرة ورقابة جودة قوية. فالمقطع نفسه لا يزيل المخاطر، لكن المورّد المتمرس في تصدير الفولاذ الإنشائي دوليًا يمكنه تقليل عدم الاتساق في التصنيع، والتوثيق، والتسليم. وهذا مهم للمشترين الذين يعملون عبر أمريكا الشمالية، وأوروبا، والشرق الأوسط، وجنوب شرق آسيا.
لماذا العمل مع مُصنّع فولاذ إنشائي يدعم التأطير القياسي والمخصص معًا؟
غالبًا ما يواجه المقيّمون الفنيون مشكلة مألوفة: تكون النية التصميمية واضحة، لكن المقاطع المتاحة في السوق لا تلائم المشروع بالكامل. وهذه الفجوة تؤدي إلى إعادة تصميم، أو تأخيرات، أو تصاعد في التكلفة. إن العمل مع مُصنّع ومُصدّر للفولاذ الإنشائي يمكنه توريد فولاذ الزوايا، وفولاذ القنوات، والكمـرات الفولاذية، والمقاطع المشكلة على البارد، والمكوّنات الإنشائية المخصصة يمنح المشترين مساحة أكبر لتحسين حزمة التأطير النهائية.
تدعم Hongteng Fengda مشاريع البناء والصناعة والتصنيع العالمية من خلال المواصفات القياسية وحلول OEM. وبالنسبة للمشترين الذين يقيّمون تطبيق كمرة Z، فهذا يعني أن الدعم يمكن أن يمتد إلى ما هو أبعد من مقطع واحد ليشمل توريد تأطير منسق، ورقابة جودة متوافقة مع المعايير الدولية الشائعة، والتخطيط حول جداول إنتاج وتسليم مستقرة.
ما الذي يمكنك مناقشته قبل الطلب
- تأكيد المعلمات لعمق المقطع، وحجم الجناح، والسماكة، وترتيب التراكب.
- اختيار المنتج بين كمرة Z، أو مقطع C، أو قناة، أو أعضاء تأطير فولاذية أخرى.
- المهلة الزمنية المتوقعة، وتخطيط الإنتاج، وتفاصيل تعبئة التصدير.
- أنماط الثقوب المخصصة، ومتطلبات الأطوال، ومواصفات الطلاء.
- التوثيق المتعلق بمتطلبات الشراء المستندة إلى ASTM أو EN أو JIS أو GB.
- دعم العينات، ومقارنة عروض الأسعار، والتوريد المجمّع للعناصر الفولاذية الإنشائية ذات الصلة.
إذا كان فريقك يقيّم ما إذا كانت كمرة Z هي الخيار الأفضل للهياكل الخفيفة من الفولاذ، فشارك أحمال التصميم، وتخطيط البحور، وبيئة التآكل، والمعايير المطلوبة مبكرًا. وهذا يتيح مراجعة أكثر دقة لخيارات المقاطع، وإمكانية التخصيص، وتوقيت التسليم، ومفاضلات التكلفة قبل أن تتزايد مخاطر الشراء.
