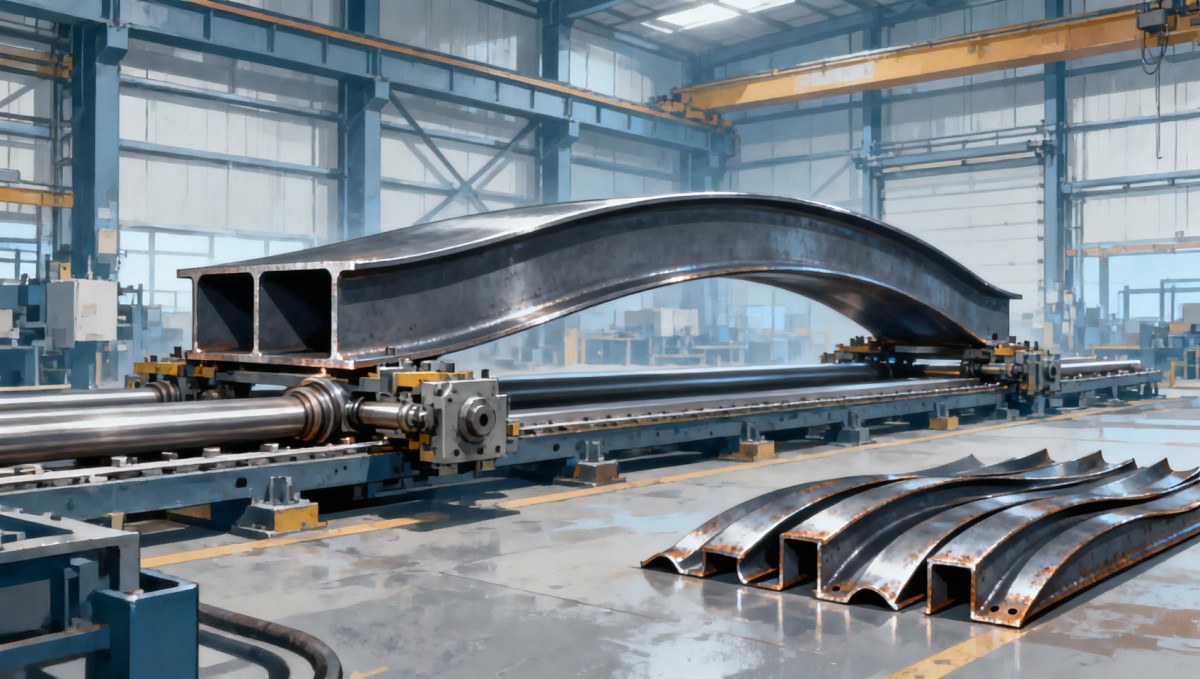

بالنسبة لعنصر إنشائي منحني، يكون الثني عادةً خيار التصنيع الأفضل عندما يجب أن يحمل العنصر الأحمال عبر هندسة مستمرة ويمكن التنبؤ بها، وعندما يمكن تشكيل نصف القطر المطلوب دون ترقيق غير مقبول أو انبعاج موضعي أو تلف في المقطع. يصبح اللحام أكثر جاذبية عندما يكون المنحنى ضيقًا جدًا بالنسبة لعملية الثني المتاحة، أو عندما يكون العنصر كبيرًا أو معقدًا جدًا بحيث لا يمكن تشكيله من قطعة واحدة، أو عندما يستخدم التصميم عمدًا إنشاءً من صفائح مركبة.

لا ينبغي أن يبدأ القرار بافتراض أن الثني أقوى تلقائيًا أو أن اللحام أرخص تلقائيًا. قد يكون المنحنى المصنّع مناسبًا تمامًا لجمالون سقف كبير أو كمرة صندوقية أو قطاع معماري غير منتظم. وعلى العكس، يمكن للكمرة المثنية أن تنشئ مسار أحمال أنظف وتقلل متطلبات الفحص في مظلة منحنية أو إطار بوابة أو مكون جسر أو هيكل دعم صناعي. يعتمد الاختيار الصحيح على العلاقة بين الهندسة ونوع المقطع وسلوك المادة والأحمال والتفاوتات وقدرة المشروع على ضبط الجودة.

لماذا قد يكون الثني المستمر الخيار الأقل مخاطرة

يحتفظ العنصر المثني بالاستمرارية على امتداد طوله. لا توجد لحامات وصل عرضية تقسم المنحنى إلى أجزاء منفصلة، ولا توجد هندسة متكررة للتوقف والبدء تمر عبرها الأحمال. بالنسبة للعناصر المعرضة للأحمال الدورية أو الاهتزاز أو التدقيق البصري، يمكن أن تكون هذه الاستمرارية ذات قيمة.

في العناصر المنحنية الملحومة، يقوم المصنع عادةً بقطع صفائح أو قنوات أو أجزاء كمرات مستقيمة، ثم يصلها بزوايا مختارة لتقريب نصف القطر. قد تكون النتيجة مقبولة إنشائيًا، لكن كل وصلة تضيف منطقة لحام ومنطقة متأثرة بالحرارة ونقطة تحكم بالأبعاد ومتطلب فحص. وإذا استخدم المنحنى العديد من الأجزاء القصيرة، فقد تتراكم الانحرافات الزاوية الصغيرة وتنتج تجميعة لا تطابق الشكل المقصود.

لذلك، غالبًا ما يُفضّل ثني الفولاذ الإنشائي عندما يتطلب التصميم منحنى أملسًا وحقيقيًا بدلًا من تقريب متعدد الأوجه. ويكون ذلك ذا صلة خاصة عندما يكون العنصر ظاهرًا في المبنى النهائي، أو يدعم زجاجًا أو كسوة منحنية، أو يتصل بمكونات مصنّعة بدقة، أو يجب أن يتوافق مع مواقع توصيل متكررة على طول نصف قطر.

كما تبسط الاستمرارية بعض اعتبارات الحماية من التآكل. لا يزال العنصر المثني يحتاج إلى إعداد مناسب للسطح وطلاء مناسب، لكنه يحتوي على حواف ملحومة وشقوق ومناطق إصلاح أقل من البديل المركب. في البيئات القاسية، قد يكون تقليل التفاصيل صعبة الطلاء ميزة مهمة، شريطة ألا تكون عملية الثني نفسها قد أضرت بالنظام الوقائي أو أنشأت أسطحًا يتعذر الوصول إليها.

نصف القطر هو أول مرشح تقني

السؤال الأكثر فائدة ليس «هل يمكن ثني هذا الفولاذ؟» بل «هل يمكن ثني هذا المقطع إلى نصف القطر المحدد مع الحفاظ على خصائصه وشكله المطلوبين؟». يمكن تشكيل نصف قطر كبير بسلاسة وبانفعال لدن محدود نسبيًا. أما نصف القطر الضيق فيفرض انفعالًا أعلى بكثير على الجناح أو الجدار الخارجي، ويزيد من خطر عدم الاستقرار المرتبط بالضغط على الجانب الداخلي للمنحنى.

هندسة المقطع لا تقل أهمية عن نصف القطر. غالبًا ما يمكن تقويس القضبان المسطحة والصفائح بسهولة أكبر من المقاطع المفتوحة ذات الأجنحة العريضة. تستجيب القنوات والزوايا والمقاطع المجوفة والكمرات على شكل I بصورة مختلفة وفقًا لما إذا كان الثني حول المحور القوي أو المحور الضعيف أو اتجاه يسبب الالتواء. تختلف تحديات تصنيع كمرة منحنية أفقيًا في المخطط عن كمرة مقوسة رأسيًا. وقد يتجاوز العنصر الذي يجب أن ينحني ويلتوي في الوقت نفسه قدرة الدرفلة التقليدية أو الثني بالكبس.

ينبغي أن تحدد المراجعة الأولية ما يلي:

• نصف القطر الداخلي أو نصف قطر خط المركز المطلوب، بما في ذلك ما إذا كان ثابتًا أو متغيرًا.
• محور الثني والاتجاه النهائي للمقطع.
• الانحراف المسموح به في نصف القطر والانحراف الجانبي والتقويس والالتواء وتربيع النهايات.
• ما إذا كان العنصر سيثنى قبل أو بعد إضافة الثقوب أو صفائح النهايات أو المقويات أو التركيبات الأخرى.
• ما إذا كانت منطقة تسطيح موضعية أو تشوه في الجناح أو ترقق في الجدار ستؤثر في الأداء التصميمي أو المظهر.

غالبًا ما يكون الرسم الذي يوضح قوسًا وحجمًا اسميًا للمقطع فقط غير كافٍ للتسعير أو الاعتماد الفني. يحتاج المصنع إلى معرفة الأبعاد ذات الأهمية الوظيفية. فعلى سبيل المثال، قد تتحمل كمرة منحنية تدعم ألواح سقف زخرفية اختلافًا طفيفًا في الانحراف الجانبي، لكنها تتطلب نقاط توصيل دقيقة للغاية. وقد تكون حساسية عنصر نقل أحمال منحني للمظهر أقل، لكن حدوده الإنشائية لتشوه المقطع أشد بكثير.

يمكن أن تغير درجة المادة وحالة المقطع الإجابة

يفرض الثني تشوهًا لدنًا. تؤثر درجة الفولاذ وسماكته وليونته وحالة توريده وتاريخ تصنيعه جميعًا في مدى عملية التشكيل الممكنة. قد تقلل المادة الأعلى مقاومة وزن العنصر، لكنها لا تجعل الثني أسهل تلقائيًا. ففي كثير من الحالات، تتطلب مقاومة الخضوع الأعلى قوة تشكيل أكبر وتوفر تحملًا أقل للتشكيل البارد بنصف قطر ضيق.

ينبغي للمقيّمين الفنيين تجنب الاعتماد على الدرجة الاسمية وحدها. تشمل المراجعة ذات الصلة الخصائص الميكانيكية المحددة، والأبعاد الفعلية للمقطع، وأي متطلبات للطلاء أو الجلفنة، وما إذا كانت مواصفة المشروع تقيّد التشكيل البارد. إذا كان العنصر سيجلفن بالغمس الساخن بعد التصنيع، فإن التهوية والتصريف والتحكم في التشوه وتفاصيل اللحام لا تزال تتطلب اهتمامًا حتى عندما يقلل الثني عدد اللحامات.

يمكن النظر في الثني بمساعدة الحرارة للمقاطع الكبيرة أو الهندسة الصعبة، لكن ينبغي التعامل معه كعملية تصنيع مضبوطة لا كتعديل غير رسمي في الورشة. يمكن أن يؤثر التسخين الموضعي في الاستقامة وتوزيع الإجهادات المتبقية وحالة السطح والخصائص الميكانيكية إذا أسيء التحكم فيه. وعندما يفرض التصميم أو المواصفة الحاكمة قيودًا على القطع الحراري أو التسخين أو المعالجة بعد التشكيل، ينبغي حسم هذه المتطلبات قبل بدء التصنيع.

بالنسبة للمقاطع الإنشائية المجوفة، يختلف ملف المخاطر مرة أخرى. قد يسبب الثني تبييضًا للمقطع وتجعدًا على جانب الضغط وترققًا على جانب الشد. قد تكون هذه التغيرات مقبولة ضمن حدود محددة، لكن ينبغي تقييمها مقابل تصميم الوصلات والحماية الداخلية من التآكل ومقاومة العنصر للانبعاج. لا يثبت الثني الأملس بصريًا أن المقطع العرضي ظل مناسبًا لحمل التصميم.

متى يكون للحام مبرر أقوى

غالبًا ما يكون اللحام الخيار الأكثر عملية عندما لا يمكن تشكيل العنصر كقطعة واحدة باستخدام المعدات المتاحة، أو بسبب حدود النقل أو أطوال المواد. يمكن درفلة الأقواس ذات أنصاف الأقطار الكبيرة، لكن الكمرات العميقة جدًا أو المقاطع المتدرجة أو العناصر ذات عمق الجسر المتغير تُصنع غالبًا من الصفائح. في هذه الحالات، يمنح العنصر المركب الملحوم المصمم تحكمًا في العمق والصلابة والشكل لا تستطيع المقاطع المدرفلة القياسية توفيره.

يصبح اللحام منطقيًا أيضًا عندما يكون نصف القطر متغيرًا أو عندما تتضمن الهندسة انتقالات حادة. يمكن لتجميعة مجزأة أن تتبع شكلًا متغيرًا بصورة أكثر اقتصادية من محاولة إجبار مقطع قياسي على عملية تشكيل متخصصة. والمقابل هو أن كل جزء ولحام يجب تحديد موقعه وتأهيله وفحصه وحمايته بطريقة تناسب ظروف الخدمة.

قد يكون الحل الملحوم أفضل عندما:

• يكون المنحنى المحدد أضيق من نصف قطر الثني الممكن للمقطع ودرجة الفولاذ.
• يحتوي العنصر على مقطع عرضي غير قياسي أو متدرج.
• يتضمن المكون مقويات صفائحية رئيسية أو حواجز أو تفاصيل توصيل تجعل التصنيع بعد الثني غير عملي.
• يكون العنصر طويلًا جدًا أو عميقًا جدًا أو ثقيلًا جدًا بالنسبة لمعدات الثني المتاحة أو مسار النقل.
• يسمح المشروع بتقريب متعدد الأضلاع، ويمكن التحكم في عدد الأجزاء دون المساس بالملاءمة أو المظهر.

ومع ذلك، لا ينبغي التعامل مع «الملحوم» كبديل بسيط. يحتاج العنصر المنحني المصنّع إلى خطة لحام واضحة، تشمل نوع الوصلة وإمكانية الوصول للحام وتسلسل التنفيذ والتحكم في التشوه ومستوى الفحص وأي تأهيل مطلوب لإجراء اللحام. وإذا كان المنحنى ظاهرًا، فينبغي أيضًا تحديد متطلبات الجلخ والتشطيب. قد يفقد سعر التصنيع الأولي المنخفض ميزته عند إضافة إعادة العمل أو تصحيحات التجميع أو الفحص غير الإتلافي المكثف لاحقًا.

غالبًا ما تتجاهل مقارنات التكلفة تكلفة التصحيح

يُستبعد الثني أحيانًا لأن معدات التشكيل والإعداد قد تنطوي على تكلفة مباشرة أعلى. قد تكون هذه المقارنة مضللة عندما تقيس ساعات الورشة فقط. يمكن للعنصر المثني أن يلغي خطوات القطع والتجميع واللحام وتنظيف اللحام والفحص والتصحيح بعد اللحام. كما يمكنه تقليل احتمال تراكم العديد من تفاوتات التصنيع الصغيرة على امتداد منحنى طويل.

يمكن أن يكون اللحام اقتصاديًا للمكونات الفريدة أو كبيرة الحجم أو عالية التخصيص لأنه يستخدم أساليب تصنيع متاحة على نطاق واسع. وقد يكون أيضًا الطريقة الوحيدة القابلة للتنفيذ عندما لا يمكن للتصميم استخدام مقطع مدرفل قياسي. لكن ينبغي أن يفصل عرض السعر بين تكلفة المواد وتكلفة التشكيل أو التصنيع وفحص اللحام وإصلاح الطلاء والتجميع التجريبي والتحقق من الأبعاد. من دون هذا التفصيل، قد تمثل الأسعار التي تبدو قابلة للمقارنة افتراضات جودة مختلفة جدًا.

يستحق زمن التسليم التدقيق نفسه. قد يحتاج مورد الثني إلى حجز طاقة درفلة متخصصة أو صنع أدوات أو إجراء تشغيل عينة. وقد يبدأ المصنع الملحوم بمعدات أكثر شيوعًا، لكنه يتطلب مراحل تجميع أكثر ونقاط توقف للفحص. بالنسبة للعناصر المتكررة، غالبًا ما يصبح الثني أكثر جاذبية لأن جهد الإعداد يتوزع على كمية الإنتاج. أما بالنسبة لمكون واحد معقد، فقد يظل الحل المركب الملحوم هو الخيار الأكثر عقلانية.

لا تخلط بين الكسوة المنحنية والدعم الإنشائي المنحني

تسبب أنظمة الأسقف والجدران المنحنية ارتباكًا متكررًا خلال تنسيق التصميم المبكر. يمكن تشكيل منتجات الصفائح الرقيقة المطلية بالدرفلة أو تقويسها للتغطية المعمارية، بينما توفر الكمرات أو العوارض الخشبية أو الجمالونات أو الإطارات المشكلة على البارد المنحنى الأساسي الحامل للأحمال. إن قدرة الصفيحة على اتباع قوس لا تثبت أنها تستطيع استبدال العنصر الإنشائي الموجود تحتها.

على سبيل المثال، قد يُحدد Color Coated Galvanized Steel Sheet PPGI لتطبيقات الأسقف أو الجدران المنحنية حيث يهم المظهر ومقاومة التآكل واختيار الطلاء وهندسة التركيب. ويكون نطاق السماكة المدرج مناسبًا لتطبيقات الصفائح، وليس لافتراض أداء إنشائي أساسي في إطار منحني. ينبغي أن يحدد التصميم الإنشائي بشكل منفصل العناصر الداعمة وتباعد المدادات وترتيب المثبتات ومسار أحمال الرياح والثلوج والانحناء المسموح للكسوة.

هذا التمييز مهم أثناء المشتريات. إذا جرى اعتماد الإطار الإنشائي بشكل مستقل عن الحد الأدنى لنصف قطر تشكيل الكسوة وعرض اللوح ونوع الطلاء وترتيب التراكب، فقد يواجه المركبون تعديلات يمكن تجنبها في الموقع. وتكون المراجعة المنسقة لنصف قطر الإطار ونظام الغلاف أكثر فائدة من مطالبة أي من الموردين بحل متطلبات النظام الآخر بعد بدء التصنيع.

ما الذي يجب طلبه قبل اختيار طريقة التصنيع

يمكن عادةً اتخاذ قرار فني بمجموعة مركزة من المستندات المقدمة بدلًا من بيان قدرات عام واسع. اطلب من المصنع تحديد مسار الثني أو اللحام المقترح، والتشوه المتوقع للمقطع، وتفاوت نصف القطر الممكن تحقيقه، والطريقة المستخدمة للتحقق من الشكل النهائي. بالنسبة للعناصر المثنية، أكد ما إذا كانت العملية درفلة باردة أو ثنيًا بالكبس أو ثنيًا بالحث أو تسخينًا مضبوطًا. وبالنسبة للعناصر الملحومة، اطلب مخطط التقسيم وتسلسل اللحام في وقت مبكر بما يكفي للمراجعة الهندسية.

ينبغي أن تتوافق خطة الفحص مع عواقب الفشل وظروف خدمة العنصر. الفحص البعدي ضروري للطريقتين. في العنصر المثني، يجب أن تشمل القياسات نصف القطر والانحراف الجانبي والالتواء ومحاذاة النهايات وتشوه المقطع. وفي العنصر الملحوم، تضاف إلى الفحوصات نفسها المعاينة البصرية للحام وأي اختبارات غير إتلافية محددة. لا تستبعد الحاجة إلى مزيد من الفحص اللحام تلقائيًا، لكنها جزء من قرار الاختيار.

ينبغي مراجعة تفاصيل الوصلات قبل تشكيل العنصر. يمكن أن تتشوه ثقوب البراغي وصفائح النهايات والمقويات والملحقات الملحومة أثناء الثني أو أن تعيق الآلات. تستفيد تصاميم كثيرة من ثني العنصر الرئيسي أولًا ثم تركيب التفاصيل الثانوية لاحقًا. هذا التسلسل ليس عامًا؛ إذ يعتمد على إمكانية الوصول ومتطلبات التفاوت واستراتيجية الجلفنة والقدرة على تحديد مواقع الملحقات بدقة على المنحنى النهائي.

بالنسبة لقوس أملس ومتكرر في مقطع قياسي، يوفر الثني عمومًا المسار الأكثر مباشرة نحو هندسة موثوقة وانقطاعات ملحومة أقل. أما للمنحنيات الضيقة أو المتغيرة أو العميقة أو المركبة بكثافة، فقد يوفر اللحام حرية التصنيع اللازمة. يكون القرار أقوى عندما يُقيَّم نصف القطر المطلوب وسلوك المقطع وحدود التفاوت وعبء الفحص معًا بدلًا من التعامل معها كقضايا منفصلة في الورشة.
