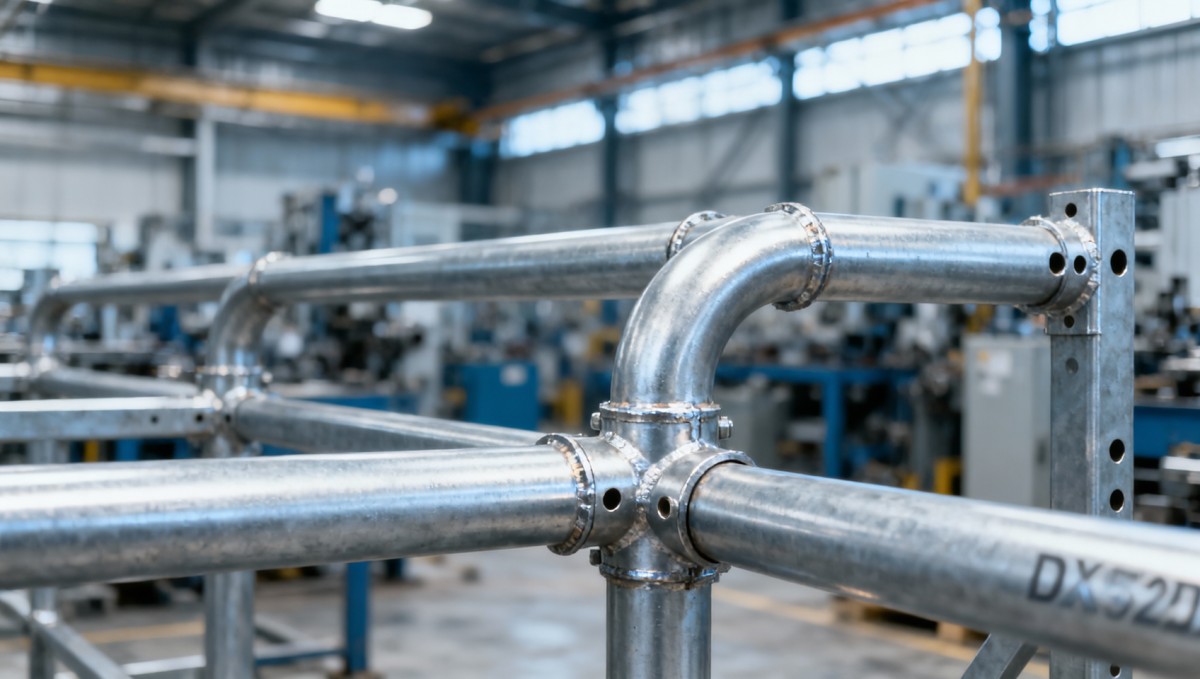

يُعد أنبوب الفولاذ DX52D الخيار المناسب للتصنيع الإنشائي الخفيف عندما يستفيد التصميم من قابلية التشكيل الجيدة، والحماية من التآكل بالجلفنة، وتكلفة المواد المضبوطة أكثر مما يستفيد من قدرة تحمل الأحمال العالية. ويمكن أن يعمل بكفاءة في الهياكل الخفيفة، والحواجز، والحوامل، ودعامات المعدات، وهياكل الأغلفة، والمكونات الخدمية المصنعة، شريطة التحقق بصورة صحيحة من سماكة الجدار وتصميم الوصلات وظروف الخدمة.

من السهل إغفال النقطة الأساسية: يشير «DX52D» بصورة رئيسية إلى درجة من الفولاذ المسطح المجلفن ترتبط عادةً بالمواصفة EN 10346، وليس إلى درجة عالمية للأنابيب الإنشائية. قد يستخدم المورّد مصطلح أنبوب الفولاذ DX52D للأنابيب الملحومة أو المقاطع المشكلة المنتجة من لفائف DX52D المجلفنة. وقد يكون ذلك عملياً تماماً، لكن اسم الدرجة وحده لا يثبت أن الأنبوب النهائي سيفي بمتطلبات المشروع الإنشائية أو الأبعادية أو جودة اللحام أو خدمة الضغط.

لذلك، ينبغي أن يبدأ قرار المقيّم الفني بالجزء المصنّع ووظيفته الفعلية، لا بتسمية الطلاء.

متى يكون أنبوب الفولاذ DX52D مناسباً

يُختار DX52D عموماً لأعمال التصنيع التي تكون فيها قابلية تشكيل الشكل مهمة. إذ إن ركائزه الفولاذية مخصصة للتشكيل، بينما يوفر طلاء الزنك حاجزاً أولياً ضد التآكل الجوي المعتاد. وفي التصنيع الخفيف، يمكن لهذا المزيج تقليل الحاجة إلى الطلاء بعد التصنيع أو تحسين مظهر ومتانة الأجزاء المستخدمة داخل المباني أو تحت غطاء أو في البيئات ذات التعرض المعتدل.

غالباً ما يكون أنبوب أو ماسورة الفولاذ DX52D خياراً معقولاً عندما يكون المكوّن:

• إطاراً خفيف الخدمة لأغطية المعدات، أو أنظمة التخزين، أو شاشات العرض، أو هياكل الوصول غير الحرجة؛
• حاملاً، أو درابزيناً، أو حاجزاً، أو دعامة بأحمال متوقعة وبحور قصيرة غير مدعومة؛
• تجميعة مصنّعة تتطلب الثني أو التسطيح أو التضييق أو تشكيل الأطراف أو عمليات مماثلة؛
• جزءاً من منتج معياري تكون فيه مقاومة التآكل والتناسق البصري مهمين؛
• مستخدماً في بيئة داخلية جافة أو بيئة خارجية يكون فيها طلاء الزنك كافياً لمدة التعرض المتوقعة.

وهو مفيد بصورة خاصة عندما يكون البديل أنبوباً من الفولاذ الطري العادي يتبعه إجراء طلاء منفصل. بالنسبة إلى دفعة كبيرة من المكونات الخفيفة، يمكن للمواد المجلفنة مسبقاً تبسيط التوريد وتقليل خطوات المعالجة. ولا تكون هذه الميزة حقيقية إلا عندما يكون تلف التصنيع محدوداً وتكون تفاصيل الوصلات متوافقة مع الطلاء.

ومن الأمثلة العملية إطار حاجز خفيف لآلة. قد يحتاج الأنبوب إلى أطراف مقطوعة وثقوب مثقوبة وانحناءات وألسنة ملحومة ومظهر مقبول بعد التجميع. يمكن أن يكون الأنبوب القائم على DX52D مادة ابتدائية منطقية إذا لم يكن الحاجز معرضاً لأحمال صدم كبيرة وإذا خطط المصنع لمعالجة تلف الزنك حول اللحامات. أما المادة نفسها فستكون خياراً ضعيفاً إذا كان هذا الإطار يعمل أيضاً كنقطة رفع أو كقائم أساسي لرف تخزين أو كدعامة حرجة للسلامة.

لا تعامل اسم الدرجة على أنه تصنيف إنشائي

هذا هو أهم تحذير عند الاختيار. ترى الفرق الفنية أحياناً فولاذاً مجلفناً وتفترض أنه مناسب تلقائياً للاستخدام الإنشائي الخارجي. تحسن الجلفنة مقاومة التآكل؛ لكنها لا تحول فولاذاً بدرجة تشكيل إلى عنصر إنشائي عالي المقاومة.

يشير DX52D عادةً إلى فولاذ مطلي بالغمس الساخن بجودة تشكيل وفق EN 10346. يجب تأكيد القيم الميكانيكية الدقيقة وتسمية الطلاء ونطاق السماكة وحالة التسليم من المواصفة المعمول بها وشهادة اختبار المصنع. وقد تتأثر خصائص الأنبوب النهائي أيضاً بمسار التشكيل ودرزة اللحام وهندسة الأنبوب والمعالجة اللاحقة.

لا تحدد أنبوب الفولاذ DX52D استناداً إلى القطر الخارجي وسماكة الجدار فقط. اطلب المواصفات الكاملة للأنبوب، بما في ذلك:

• مواصفة المنتج الحاكمة للأنبوب النهائي أو المقطع المجوف؛
• درجة الفولاذ الأساسية وتسمية الطلاء؛
• القطر الخارجي وسماكة الجدار والتفاوتات المسموح بها والاستقامة؛
• طريقة التصنيع، ولا سيما ما إذا كان ملحوماً وكيف يتم التحكم بجودة الدرزة؛
• متطلبات الخصائص الميكانيكية للمنتج المسلم؛
• متطلبات كتلة الطلاء أو سماكته، حيثما كان ذلك ذا صلة؛
• وثائق الفحص ومتطلبات التتبع.

تفصل هذه التفاصيل بين مواصفات شراء قابلة للاستخدام ووصف فضفاض للمواد. كما تمنع مشكلة مألوفة: تبدو العينات مقبولة، لكن أنابيب الإنتاج تتفاوت في سماكة الجدار أو شكل الزوايا أو مظهر اللحام أو تغطية الطلاء بما يكفي لإحداث مشكلات أثناء التصنيع.

المقاومة والصلابة ومشكلة «الإنشائي الخفيف»

لا يعني «الإنشائي الخفيف» أنه «لا يلزم إجراء تحقق هندسي». فقد يتصرف دعم قصير يحمل مجرى كابلات وإطار طويل يحمل الوزن الاسمي نفسه بشكل مختلف جداً. وقد يتحكم الانبعاج أو الترخيم أو الانضغاط الموضعي عند أدوات التثبيت أو قدرة الوصلة قبل أن تصل المادة الأساسية إلى حد الخضوع.

بالنسبة إلى الأنابيب المجلفنة رقيقة الجدار، غالباً ما تكون الصلابة هي مصدر القلق المبكر. يمكن لزيادة القطر الخارجي أن تحسن صلابة الانحناء بكفاءة، بينما قد تحسن زيادة سماكة الجدار المقاومة الموضعية وقدرة الوصلات وتحمل أضرار المناولة. وتعتمد الخطوة الصحيحة على مسار الحمل. ولا ينبغي أبداً إجراء استبدال للمواد لمجرد أن أنبوبين لهما أبعاد متشابهة.

استخدم الأنبوب القائم على DX52D عندما تُظهر الحسابات وجود احتياطي كافٍ ضد الانحناء والانبعاج والترخيم وفشل الوصلات تحت تراكيب الأحمال المعمول بها. بالنسبة إلى هياكل المباني المصممة هندسياً، أو الدعامات طويلة البحر، أو أجزاء هياكل المركبات، أو هياكل الرفع، أو العناصر المعرضة لأحمال ديناميكية متكررة، قيّم بدلاً من ذلك درجات المقاطع المجوفة الإنشائية أو المواد الأخرى المحددة ذات المقاومة الأعلى. ويجب أن يتبع الاختيار النهائي كود المشروع ذي الصلة وأساس التصميم المعتمد.

هناك أيضاً مسألة مصطلحات. غالباً ما توحي كلمة «pipe» بنقل السوائل، في حين أن «tube» أو «hollow section» أكثر شيوعاً للأجزاء الإنشائية المصنعة. إذا كان المكوّن سينقل الماء أو الغاز أو الهواء المضغوط أو وسائط العمليات، فلا تفترض أن أنبوب الفولاذ DX52D مناسب. يجب تقييم تصنيف الضغط وسلامة الدرزة وآلية التآكل وطريقة الربط والامتثال القانوني أو امتثال المشروع وفق معيار الأنابيب الصحيح.

كيف يغير التصنيع قرار مقاومة التآكل

تكون المواد المجلفنة مسبقاً أكثر جاذبية قبل القطع واللحام. وبمجرد بدء التصنيع، تحتاج استراتيجية الطلاء إلى مراجعة أدق.

تكشف الحواف المقطوعة الركيزة الفولاذية. تحرق حرارة اللحام الزنك بالقرب من الوصلة وتنتج أبخرة تتطلب شفطاً مناسباً وحماية للعاملين. كما يمكن أن يؤدي الجلخ والثني الشديد والمناولة الكاشطة إلى إتلاف الطلاء. قد تُعالج المناطق الصغيرة المتأثرة بنظام إصلاح غني بالزنك ومتوافق معه عندما تسمح مواصفات المشروع بذلك، لكن الإصلاح ليس مماثلاً لطلاء مصنع مستمر.

بالنسبة إلى التجميعات ذات اللحامات الكثيرة أو الوصلات المعقدة أو التعرض الخارجي الشديد، قد يوفر تصنيع الفولاذ الأسود أولاً ثم جلفنة التجميعة المكتملة بالغمس الساخن تغطية أكثر اكتمالاً. ولهذا المسار قواعد تصميم خاصة به: إذ يجب مراعاة التهوية والتصريف وخطر التشوه ونظافة اللحام والتركيب الكيميائي المناسب للفولاذ. وهو ليس أقل تكلفة تلقائياً، لكنه غالباً ما يكون أكثر متانة للهياكل المصنعة المعرضة للعوامل الخارجية.

بالنسبة إلى إطارات المعدات المحمية، قد تكون الأنابيب القائمة على DX52D مع لحام محدود فعالة. أما بالنسبة إلى التركيبات الساحلية أو المصانع الكيميائية أو مناطق الغسل أو الأماكن التي تظل فيها الرطوبة محبوسة عند الوصلات، فقد لا يوفر طلاء الزنك وحده عمر الخدمة المقصود. تستحق فئة التآكل وتفاصيل التصريف والشقوق والتلامس مع المعادن المختلفة وإمكانية الوصول للصيانة اهتماماً أكبر من اسم الدرجة.

فحص قرار سريع قبل إعداد المواصفة

الإجابة المختصرة هي: اختر أنبوب الفولاذ DX52D للأجزاء المصنعة المشكلة وخفيفة الخدمة والمراعية لمقاومة التآكل، ذات الأحمال المتحقق منها وأضرار الطلاء القابلة للإدارة؛ واختر مادة أخرى أو مسار طلاء آخر عندما يقود الطلب الإنشائي أو التعرض الشديد أو خدمة الضغط أو اللحام المكثف التصميم.

قبل إصدار طلب عرض أسعار، ناقش هذه الأسئلة مع فرق التصميم والتصنيع:

1. ما الحد الأقصى للحمل والبحر وحالة الدعم والترخيم المسموح به؟
2. هل الجزء إنشائي أم وقائي أم زخرفي أم يجمع بين هذه الوظائف؟
3. هل سيُثنى الأنبوب أو يُثقب أو يُسطح أو يُلحم أو يُجلخ بكثافة؟
4. ما نوع التعرض الذي سيواجهه: داخلي جاف، خارجي عادي، رطب، ساحلي، كيميائي، أم غسيل؟
5. هل الحواف المقطوعة ومناطق اللحام مقبولة مع معالجة ترميمية، أم يجب أن يتمتع الجزء المكتمل بتغطية طلاء كاملة؟
6. أي معيار يحكم المنتج النهائي، وما وثيقة الفحص المطلوبة؟

تحدث أخطاء توريد كثيرة لأن المشتري لا يرسل سوى رسم وعبارة «أنبوب مجلفن DX52D» في ملاحظة المادة. يوضح طلب عرض الأسعار الأفضل التطبيق والأبعاد والتفاوتات ومعيار الأنبوب ومتطلبات الطلاء والمعالجة المتوقعة واحتياجات التعبئة وأي متطلبات للاختبار أو الشهادات. ويمنح ذلك المصنع معلومات كافية للتنبيه إلى عدم التوافق قبل الإنتاج بدلاً من بعد الشحن.

بالنسبة إلى المشاريع التي تجمع بين إطار خفيف مجلفن وشبكة أو حشوة مقاومة للتآكل، افصل قرارات المواد. يمكن تقييم الإطار من حيث الصلابة وكفاءة التصنيع، بينما ينبغي اختيار منتج مثلشبكة ملحومة من الفولاذ المقاوم للصدأ وفقاً للفتحة ودرجة السلك وبيئة التآكل وأداء الاحتجاز المطلوب. قد يكون الجمع بينهما عملياً، لكن ينبغي مراجعة نقاط التلامس والمثبتات لتجنب احتجاز الرطوبة وتركيبات المعادن غير المناسبة.

قدرة المورّد أهم من ادعاء عام بشأن الدرجة

يمكن توريد مادة DX52D في أسواق عديدة، لكن اتساق الأنبوب المصنع النهائي لا تضمنه تسمية اللفائف. يعتمد التوريد الموثوق على التشكيل المتحكم به واللحام والفحص الأبعادي ومناولة الطلاء وتتبع الدفعات. وهذه الأمور مهمة بصفة خاصة عندما يجب أن تتلاءم الأجزاء مع قوالب التثبيت أو أنماط البراغي أو الألواح أو تجميعات OEM.

تدعم Hongteng Fengda مشتري البناء والصناعة حول العالم بمنتجات الفولاذ الإنشائي والمقاطع المشكلة على البارد والمكونات المخصصة. بالنسبة إلى تقييم يتعلق بالهياكل الخفيفة المجلفنة، لا يقتصر الحوار المفيد على «هل يمكنكم توريد DX52D؟» بل هو «هل يمكنكم توريد المقطع أو المكوّن النهائي وفقاً لرسمنا ومسار المعالجة والمعيار والتفاوت والطلاء والفحص ومتطلبات التسليم لدينا؟» يساعد هذا المستوى من التحديد على التحكم في مخاطر التوريد ويمنع اعتماد المواصفات على تسمية الدرجة وحدها.

اطلب عينات ممثلة عندما تكون الانحناءات أو اللحامات أو الأبعاد المتزاوجة أو مظهر السطح أموراً حرجة. راجع وثائق المصنع ورسومات التصنيع وخطط الفحص قبل اعتماد دفعة إنتاج. وبالنسبة إلى البرامج المتكررة، اتفق على كيفية معالجة تلف الطلاء وإصلاح منطقة اللحام والتآكل الناتج عن التعبئة وعدم المطابقة الأبعادية.

أخطاء شائعة يجب تجنبها

الخطأ الأول هو الخلط بين الطلاء المجلفن والقدرة الإنشائية العالية. والثاني هو افتراض أن كل أنبوب يباع باسم أنبوب الفولاذ DX52D له الخصائص الميكانيكية نفسها. والثالث هو إغفال تأثير التصنيع في تغطية الزنك.

ومن الأخطاء الشائعة الأخرى اختيار جدار أثخن لمجرد «الاحتياط» دون فحص بقية التصميم. فقد يرفع ذلك التكلفة والوزن وصعوبة التشكيل، مع بقاء حامل ضعيف أو مرساة غير كافية أو بحر طويل مرن دون تغيير. ويقيّم الاختيار السليم التجميعة الكاملة.

وأخيراً، تجنب مقارنة عروض الأسعار وفق السعر لكل متر فقط. فقد يختفي السعر الأقل سريعاً إذا كان الأنبوب المسلم ذا أبعاد غير متسقة أو وثائق غير كافية أو طلاء غير مناسب أو ملاءمة تجميع ضعيفة أثناء التصنيع. في الأعمال الإنشائية الخفيفة، غالباً ما تكون قابلية التكرار هي التحكم الحقيقي في التكلفة.

ليس أنبوب الفولاذ DX52D حلاً إنشائياً شاملاً، لكنه خيار مفيد واقتصادي ضمن النطاق الصحيح من التطبيقات. حدده عندما تتوافق قابلية التشكيل والحماية الأساسية بالجلفنة والتصنيع الخفيف الفعال مع الطلب الهندسي المتحقق منه. وابتعد عنه عندما يتطلب التطبيق أداءً إنشائياً معتمداً أو مقاومة شديدة للتآكل أو تأهيلاً لخدمة الضغط أو نظام طلاء يجب أن يبقى مستمراً بعد اللحام المكثف.
