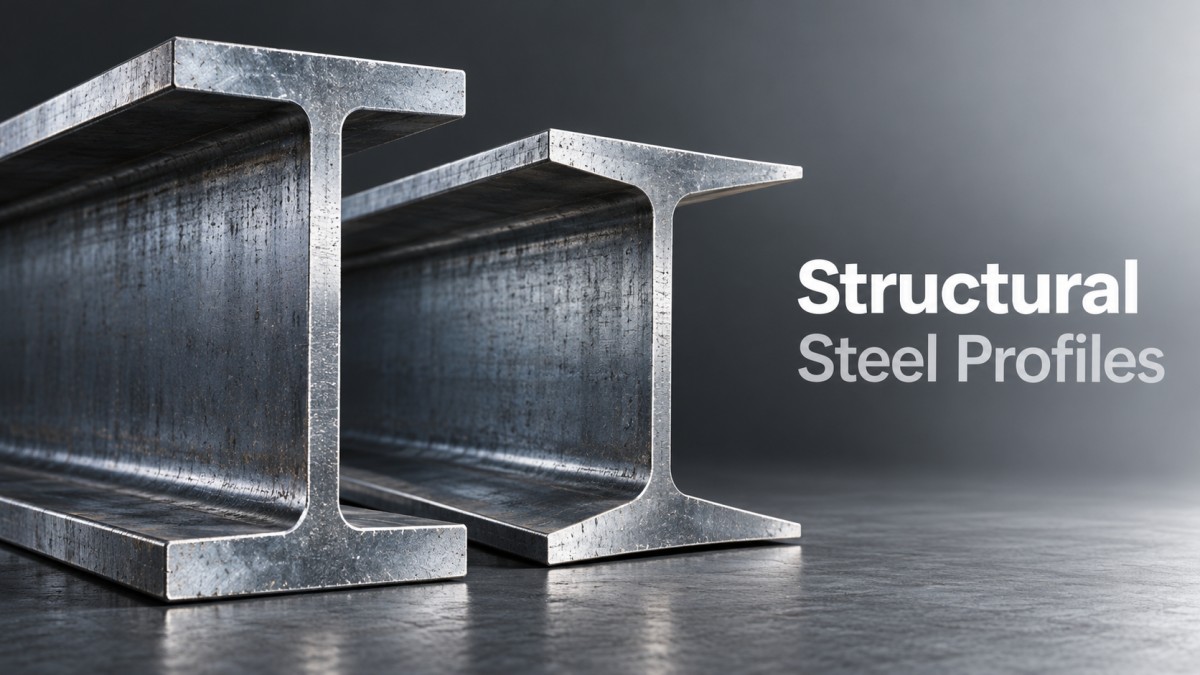

عند تقييم السلامة الإنشائية لمشروعات البناء المعقدة، يُعد الاختيار بين العوارض الفولاذية ذات المقطع W والمقطع S قرارًا حاسمًا يؤثر مباشرةً في أداء التحمل وتكاليف المواد الإجمالية. تتميز مقاطع W بأجنحة أعرض، وهي مثالية لتحمل عزوم الانحناء الكبيرة، بينما توفر مقاطع S مزايا مميزة في تطبيقات القص والتدرج المحددة. يوضح هذا الدليل الفني الشامل المواصفات الدقيقة ومقاومات الخضوع واعتبارات التصميم، لمساعدة المقيمين الفنيين على اختيار العوارض الفولاذية الأنسب لمتطلبات مشاريعهم الهندسية بثقة.

الواقع الهندسي: أجنحة متوازية مقابل أجنحة مائلة

قبل الخوض في جداول الأحمال، من الضروري فهم الهندسة الفيزيائية التي تحدد سلوك هذه المقاطع تحت تأثير الإجهاد. يتميز المقطع W، أو عارضة الجناح العريض، بسطحي جناح داخلي وخارجي متوازيين. ويسمح هذا الشكل بتوزيع المادة على مسافة أبعد من المحور المحايد، ما يؤدي إلى عزم قصور ذاتي ومعامل مقطع أكبرين لوزن معين. وبعبارة بسيطة، يتمتع هذا المقطع بمقاومة عالية جدًا للانحناء.

أما المقطع S، أو العارضة الأمريكية القياسية، فيتميز بسطح جناح داخلي مائل، يبلغ ميله عادةً 2:12. وهذا يعني أن الجناح يكون أكثر سماكة عند التقائه بالجسم، ثم تقل سماكته باتجاه الحواف. ورغم أن ذلك يقلل كفاءته الإجمالية في مقاومة الانحناء مقارنةً بمقطع W بالوزن نفسه، فإنه يركز المادة في المواضع التي تكون فيها قوى القص والإجهادات عند اتصال الجسم بالجناح أعلى ما يمكن.

الاختيار حسب السيناريو: مواضع تفوق كل مقطع

نادراً ما يقتصر اختيار المقطع المناسب على انتقاء أعلى نسبة مقاومة إلى الوزن. بل يتعلق بمواءمة العارضة مع المتطلبات الميكانيكية والمعمارية المحددة للمشروع.

تُعد مقاطع W الخيار العملي الأبرز للهياكل الإنشائية الحديثة. فإذا كنت تصمم هياكل المباني الشاهقة، أو عوارض الجسور ذات البحور الطويلة، أو أنظمة أسقف المنشآت الصناعية الثقيلة، فعادةً ما يكون المقطع W هو الخيار الافتراضي. وتوفر أجنحته العريضة مقاومة ممتازة للانبعاج الجانبي الالتوائي، كما تتيح مساحة سطح كبيرة لتوصيل العناصر الأخرى، مثل الإطارات المقاومة للعزوم أو وصلات التدعيم.

لكن مقاطع S ليست متقادمة بأي حال. فهي تتفوق في تطبيقات متخصصة محددة، إذ تمنحها هندستها الفريدة مزايا عملية. ويناسب الجناح المائل بطبيعته مسارات الرافعات العلوية والسكك أحادية المسار ومسارات الرافعات. ويسمح الميل لعجلات العربة بالحركة بسلاسة، بينما يتحمل الجزء الأكثر سماكة عند اتصال الجسم بالجناح أحمال العجلات المركزة الشديدة دون تشوه مفرط. كما يُحدد استخدام مقاطع S كثيرًا في الإطارات العرضية للجسور ومشروعات التحديث، حيث لا بد من مطابقة الأبعاد الدقيقة للبنية التحتية القائمة والقديمة.

تحديات التصنيع والوصلات: المفاضلات العملية

قد يبدو التصميم مثاليًا على الشاشة، لكن إذا تسبب في مشكلات في أرضية الورشة، فسيؤثر ذلك سلبًا في ميزانية المشروع وجدوله الزمني. لذا ينبغي للمقيمين الفنيين مراعاة كيفية تصنيع هذه العوارض وتركيبها فعليًا.

في الوصلات المثبتة بالمسامير، تتميز مقاطع W بسهولة التعامل معها. فبما أن أجنحتها متوازية، تعمل الورادات المسطحة القياسية بكفاءة، وتضمن توزيع شد المسمار بالتساوي وباتجاه عمودي. أما مقاطع S، فتتطلب بسبب ميل أجنحتها استخدام ورادات مشطوفة خاصة (ورادات مائلة) للتعويض عن الميل. وإذا نسي المُصنّع استخدام هذه الورادات أو استخدمها على نحو غير صحيح، فسيتعرض المسمار لقوة بزاوية، ما يضعف مقاومة الوصلة للانزلاق وسلامتها الإنشائية الإجمالية. وهذه مشكلة شائعة في ضبط الجودة بالمواقع التي تُستخدم فيها مقاطع S مع تركيب معدات تثبيت قياسية عن طريق الخطأ.

وينطوي اللحام أيضًا على تحديات مختلفة. فقد يؤدي تفاوت سماكة جناح المقطع S إلى تعقيد لحامات الاختراق الكامل إذا لم يُخطط لإعداد الوصلة بدقة. أما مقاطع W، فتتيح سماكة أجنحتها الموحدة إجراءات لحام أكثر قابلية للتنبؤ وأسهل تنفيذًا، ما يعني تسريع التصنيع وتقليل حالات رفض الفحص بالموجات فوق الصوتية.

درجات المواد والمعايير وواقع التوريد العالمي

غالبًا ما يحدد اختيار المقطع درجات المواد المتاحة. ففي السوق الأمريكية، تُدرفل مقاطع W في الغالب وفق ASTM A992، الذي يوفر حدًا أدنى لمقاومة الخضوع يبلغ 50 ksi وقابلية ممتازة للحام. أما مقاطع S، فتُنتج عادةً وفق ASTM A36 (مقاومة خضوع 36 ksi) أو ASTM A572 Grade 50. وعند تحديد مقاطع S، يجب التحقق من أن المصنع ينتج المقاس المحدد بالدرجة المطلوبة، إذ لا تُدرفل بعض المقاسات الأصغر من مقاطع S إلا وفق A36.

يتغير المشهد من منظور التوريد العالمي. فكثيرًا ما تجمع المشروعات الدولية بين معايير مختلفة، وقد اعتُمدت فلسفة المقطع W على نطاق واسع عالميًا، وإن اختلفت تسمياته. كما وسّع التصنيع الحديث حدود تحسين المقاطع. وبالنسبة إلى المشروعات التي تتطلب مقاطع عالية الكفاءة مع توزيع محسّن للمساحة المقطعية، غالبًا ما تؤديعارضة بمقطع H دور النظير العالمي للمقطع W، إذ توفر مقاومة قوية للانحناء في جميع الاتجاهات مع الحفاظ على وزن خفيف. وسواء كنت تورد درجات ASTM A572 القياسية أو مواد EN10025 S355JR محددة، فمن الضروري التعامل مع مُصنّع يفهم الفروق الهندسية الدقيقة ومتطلبات علم المعادن، لتجنب اختناقات سلسلة التوريد.

أخطاء شائعة يقع فيها المقيمون الفنيون

حتى المهندسون ذوو الخبرة قد يقعون في أخطاء عند الانتقال بين هذه المقاطع. إليك بعض التذكيرات العملية للمساعدة على إبقاء التصميم والمشتريات على المسار الصحيح:

أولًا، لا تستبدل مقطع S بمقطع W لمجرد توفير الوزن دون التحقق من عرض الجناح. فأجنحة مقاطع W أعرض بكثير. وقد يؤدي الاستبدال إلى تعارض العارضة مع المساحات المعمارية المطلوبة، أو إعاقة مسارات التجهيزات الميكانيكية، أو الحاجة إلى إعادة تصميم صفائح الوصلات لأن حواف الأجنحة لم تعد محاذية للأعمدة الداعمة.

ثانيًا، انتبه جيدًا لحدود الانبعاج الموضعي. فعلى الرغم من أن أجنحة مقاطع S سميكة عند اتصالها بالجسم، فإن أطرافها رقيقة جدًا. وإذا تضمن التصميم أحمالًا موضعية كبيرة أو أطوالًا غير مدعمة تدفع العارضة إلى المجال غير المرن، فقد تنبعج أطراف الأجنحة الرقيقة موضعيًا قبل أن تبلغ العارضة كامل قدرتها على تحمل العزم اللدن.

أخيرًا، ضع في الحسبان المهل الزمنية للتوريد. فمقاطع W وعوارض H القياسية منتجات شائعة وعالية الكميات، وتتوفر لدى معظم مصانع الدرفلة ومراكز الخدمة حول العالم. أما مقاطع S، ولا سيما المقاسات الأقل شيوعًا، فكثيرًا ما تُنتج على أساس حملات إنتاجية. وإذا كان الجدول الزمني لمشروعك ضيقًا، فقد يؤدي تحديد مقاس غير شائع من مقاطع S إلى تمدد مهل التوريد من أسابيع إلى أشهر. تحقّق دائمًا من مخزون المصنع خلال مرحلة التصميم التخطيطي.

اتخاذ القرار النهائي

إن الاختيار بين العوارض الفولاذية ذات المقطع W والمقطع S ليس مجرد تمرين نظري لحساب معامل المقطع. فهو يتطلب نظرة شاملة إلى الأداء الإنشائي، وإمكانية التصنيع، وتفاصيل الوصلات، وواقع سلسلة التوريد. وستواصل مقاطع W هيمنتها على أعمال البناء العامة بفضل تعدد استخداماتها وكفاءتها، لكن مقاطع S تظل ضرورية للتطبيقات الميكانيكية وتطبيقات الأحمال الثقيلة المحددة.

بصفتك مقيمًا فنيًا، ينبغي أن تتجاوز نظرتك جداول الأحمال الأساسية. قيّم تفاصيل الوصلات، واستشر المُصنّعين في وقت مبكر من عملية التصميم، وتحقق من التوافر العالمي للدرجات والمقاسات المحددة. ومن خلال الموازنة بين الكفاءة الإنشائية وإمكانية التنفيذ العملي، تضمن أن يكون التصميم النهائي آمنًا ومتوافقًا مع المعايير، فضلًا عن كونه مجديًا اقتصاديًا من حيث التنفيذ.
