اختيار بين عارضة فولاذية قياسية وعارضة فولاذية مثقبة لا يتعلق فقط بالمظهر الجمالي أو الوزن - بل يغير بشكل أساسي حسابات الأحمال، وكفاءة الهيكل، واقتصاديات المشروع. بالنسبة للمهندسين ومديري المشاريع والمتخصصين في المشتريات الذين يقومون بتقييم مواد البناء الفولاذية، فإن فهم تأثيرات التصميم ذو الشبكة المفتوحة أمر بالغ الأهمية - خاصة عند الشراء من موردين موثوقين لللفائف الفولاذية مثل Hongteng Fengda. بصفتنا مصنعًا ومصدرًا رائدًا للفولاذ الهيكلي من الصين، نوفر عوارض فولاذية مثقبة عالية الدقة جنبًا إلى جنب مع أنابيب اللفائف من الفولاذ المقاوم للصدأ، وأنابيب الفولاذ المقاوم للصدأ الصناعية، وحلول أنابيب اللفائف الفولاذية المخصصة - المتوافقة بالكامل مع معايير ASTM وEN وGB. دعونا نستعرض متى - ولماذا - يتطلب التصميم ذو الشبكة المفتوحة إعادة معايرة لتحليلك الهيكلي.

كيف يغير التصميم ذو الشبكة المفتوحة السلوك الهيكلي

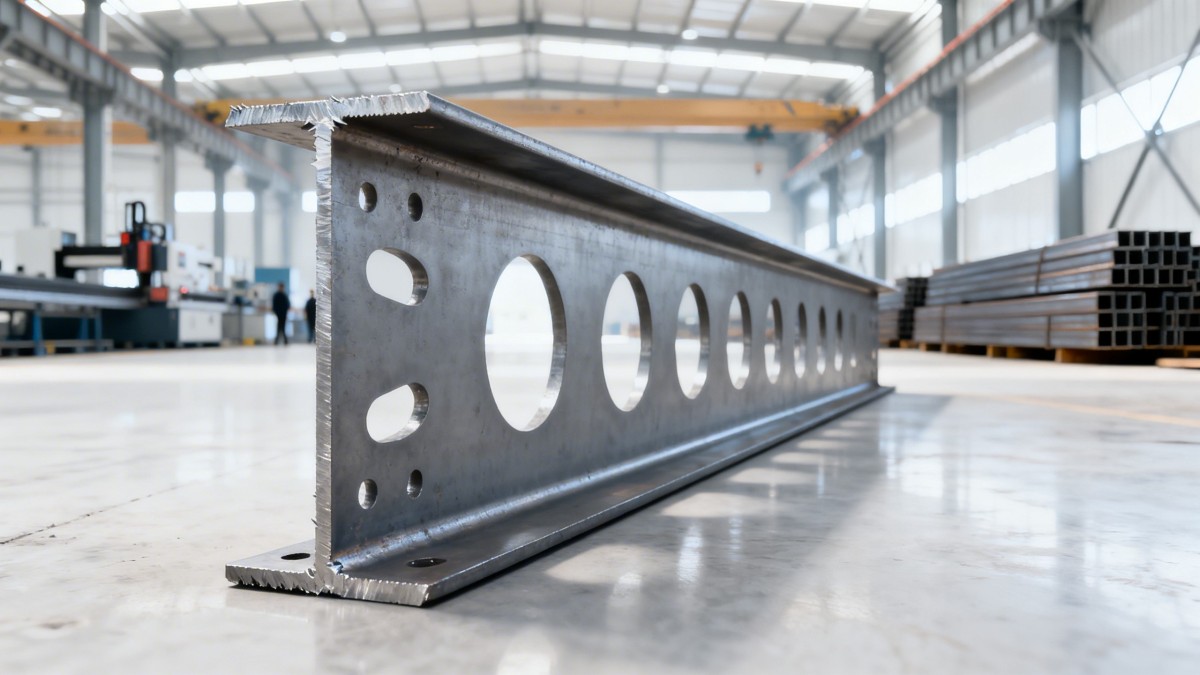

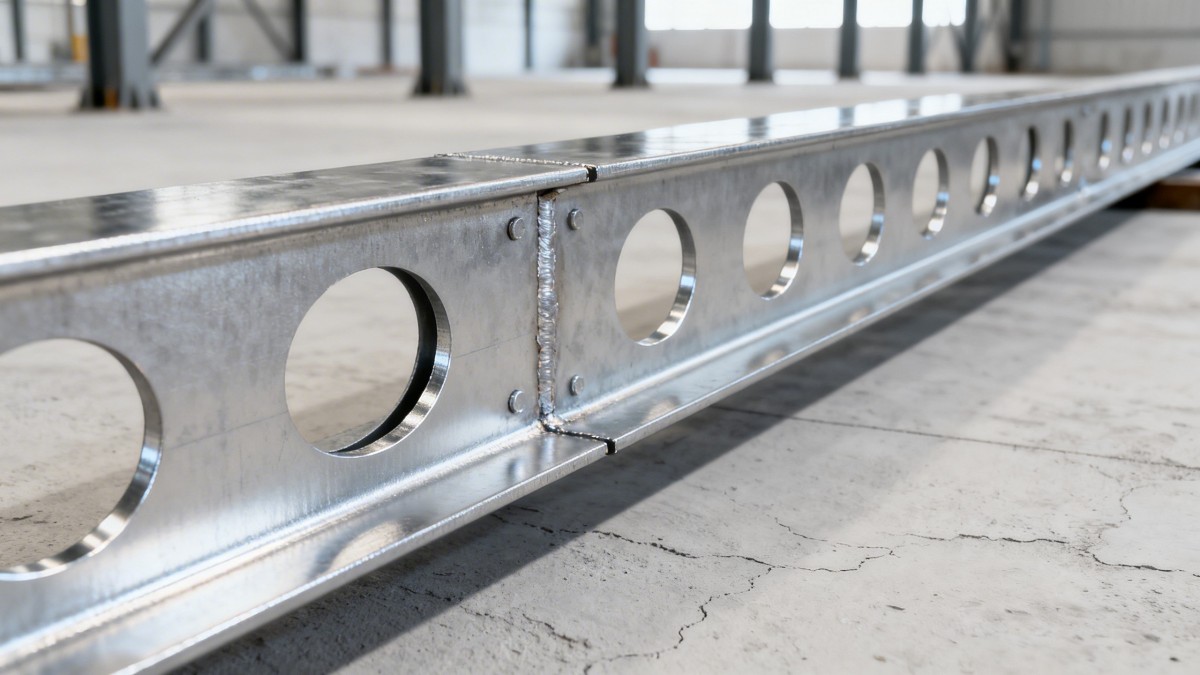

تتميز العوارض الفولاذية المثقبة (أو ذات الشبكة المفتوحة) بفتحات شبكية موزعة بشكل استراتيجي تقلل الوزن الذاتي بنسبة 25-40٪ مقارنة بنظيراتها ذات الشبكة الصلبة - دون فقدان متناسب في صلابة الانحناء. يغير هذا الشكل الهندسي مسارات الحمل: تتركز قوى القص عند فتحات الشبكة، بينما يعتمد مقاومة العزم بشكل أكبر على سلامة الشفة وصلابة العقدة. نتيجة لذلك، تتطلب صيغ العوارض التقليدية (مثل افتراضات أويلر-برنولي) تعديلًا باستخدام خصائص المقطع الفعالة المستمدة من تحليل العناصر المحدودة أو أدلة التصميم الموحدة مثل AISC DG33 وEN 1993-1-1 الملحق D.

تشمل إعادة الحسابات الحرجة حدود الانحراف (عادة ما يتم تشديدها إلى L/400 لأنظمة الأرضيات الحساسة)، وفحص التواء الانحناء الجانبي (حيث يصبح تقييد الالتواء من الأرضيات أو التقوية حاسمًا)، وتصميم الوصلات (يجب أن تستوعب العقد الملولبة أو الملحومة تركيزات الإجهاد الموضعية بالقرب من الفتحات). هذه التعديلات ليست نظرية - بل تؤثر مباشرة على الامتدادات المسموح بها، وتباعد الدعامات، وتكامل البلاطة المركبة.

بالنسبة للمشاريع العالمية في أمريكا الشمالية وأوروبا والشرق الأوسط، يعتمد التفسير المتسق لهذه التأثيرات على خصائص المواد القابلة للتتبع والتصنيع المعتمد. تضمن Hongteng Fengda دقة أبعاد ضمن نطاق تحمل ±0.8 مم لجميع مقاطع العوارض المثقبة، يتم التحقق منها عبر المسح بالليزر وتقارير التفتيش من طرف ثالث متوافقة مع ISO 9001 وفئة التنفيذ EN 1090-2 EXC3.

متى تختار العوارض المثقبة مقابل العوارض الفولاذية الصلبة

يعتمد الاختيار على ثلاثة معايير مترابطة: نسبة الامتداد إلى العمق، وقيد قابلية الخدمة، وتعقيد التكامل. تتفوق العوارض المثقبة عندما يتجاوز الامتداد 9 أمتار وتكون حساسية اهتزاز الأرضية عالية (مثل المختبرات ومراكز البيانات والمستشفيات) - حيث تحسن لحظة القصور الذاتي الأعلى لكل وحدة كتلة الاستجابة الديناميكية. كما أنها تبسط توجيهات MEP: تستوعب فتحات الشبكة القياسية 150-300 مم مجاري الهواء والأنابيب والمواسير دون الحاجة إلى القطع الميداني.

تبقى العوارض ذات الشبكة الصلبة مفضلة للأحمال المركزة الثقيلة (مثل مسارات الرافعات)، والمناطق الزلزالية التي تتطلب تفاصيل مطيلية، أو التطبيقات التي تحتاج إلى تصنيف مقاومة للحريق >120 دقيقة - حيث تعمل الطلاءات المتضخمة بشكل أكثر قابلية للتنبؤ على الأسطح المستمرة. في مثل هذه الحالات، يؤكد اختبار الأداء الحراري وفقًا لـ ASTM E119 أو EN 1363-1 الامتثال قبل التسليم.

يعكس هذا المقارن بيانات مشاريع حقيقية من أكثر من 47 مبنى تجاري تم توريدها من قبل Hongteng Fengda منذ عام 2021 - بما في ذلك أبراج متعددة الاستخدامات في دبي ومصانع نمطية في بولندا. يوفر فريق الدعم الهندسي لدينا قوالب جداول بيانات أولية مجانية لتوزيع الأحمال تغطي كلا التكوينين، مع التحقق المسبق من التكيف مع الرموز المحلية.

اعتبارات الشراء للمشترين العالميين

تشمل قرارات الشراء خمس نقاط فحص غير قابلة للتفاوض: قابلية تكرار الأبعاد (تحمل سمك الشفة ±0.5 مم)، التحقق من قابلية اللحام (إجراءات مؤهلة وفقًا لـ EN ISO 15614-1)، تقارير اختبار المطاحن (MTRs) قابلة للتتبع إلى أرقام الدفعات، سلامة التعبئة للنقل البحري (تعبئة متوافقة مع ISO 1496-1)، ومطابقة الوثائق مع متطلبات استيراد البلد الهدف (مثل نموذج CBP 7501 للشحنات المتجهة إلى الولايات المتحدة).

تحتفظ Hongteng Fengda بخطوط إنتاج معتمدة مزدوجة - ASTM A6/A6M وGB/T 706 - مما يتيح الاستبدال السلس بين المعايير دون إعادة هندسة. يبلغ متوسط وقت التسليم 25-35 يومًا من تأكيد أمر الشراء للمقاطع القياسية، مع خيارات معجلة متاحة للتسليمات العاجلة (طريق سريع لمدة 18 يومًا عبر ميناء نينغبو). تتضمن جميع الشحنات تقارير MTRs رقمية، ونماذج جاهزة لـ BIM ثلاثية الأبعاد، وتقارير تحقق FEA اختيارية.

بالنسبة للبيئات الحرجة للتآكل - مثل المنصات البحرية أو مصانع المعالجة الكيميائية - فإن أنابيب الفولاذ المقاوم للصدأ 316 تكمل إطارات الفولاذ الهيكلي. توفر مقاومة محسنة للتآكل الناتج عن الكلوريدات دعمًا لسلامة طويلة الأجل في الأجواء العدوانية، وتلبي مواصفات ASTM A312 وEN10216-5 عبر سماكات جدارية تتراوح من 1 مم إلى 150 مم.

لماذا تتعاون مع Hongteng Fengda للحصول على حلول الفولاذ الهيكلي

أنت لا تشتري الفولاذ فقط - بل تضمن تنفيذًا متوقعًا للمشروع. مع خبرة تصدير تزيد عن 12 عامًا، نقدم مكونات الفولاذ الهيكلي إلى 32 دولة بموجب عقود بسعر ثابت مدعومة بضمانات استبدال الجودة بنسبة 100٪. تغطي قدراتنا التصنيعية OEM أنماط التثقيب المخصصة، وثقوب الوصلات المثقبة مسبقًا (حسب AISC N690)، والتجميعات الهجينة التي تجمع بين المقاطع المشكلة على البارد والعوارض المدرفلة على الساخن - كلها مصنعة في منشآت معتمدة بموجب ISO 9001 يتم تدقيقها سنويًا من قبل SGS وTÜV Rheinland.

نحن ندعم اتخاذ قراراتك بأدوات قابلة للتنفيذ: لوحات معلومات المخزون في الوقت الفعلي، وجداول مرجعية متعددة المعايير (ASTM ↔ EN ↔ GB)، ومديري حسابات تقنية مخصصين يتقنون الإنجليزية والإسبانية والعربية. سواء كنت بحاجة إلى تحقق من حسابات الأحمال، أو موافقة على العينات خلال 5 أيام عمل، أو مراجعة كاملة لـ DfMA (التصميم للتصنيع والتجميع) - فإننا ننسق قدراتنا مع مسارك الحرج.

اتصل بنا اليوم لطلب: (1) مخططات أحمال مجانية للعوارض المثقبة لامتدادك وحالة التحميل المحددة؛ (2) عينات MTR معتمدة تطابق طلبك القادم؛ أو (3) جولة افتراضية للمصنع تُظهر خلايا الثني واللحام الآلي لدينا في العمل.
