جدول أنابيب ss وسماكة الجدار: ما الذي يجب فحصه أولاً?

عند مراجعة عروض أنابيب ss, لا يروي القطر الخارجي وحده القصة كاملة أبداً.

يحدد الجدول وسماكة الجدار الفعلية قدرة الضغط, وسلوك التشكيل, وتحضير اللحام, وعمر الخدمة.

وهذا مهم في أنظمة البناء, والتصنيع, ونقل السوائل, والدعم الصناعي حيث يمكن أن يؤدي افتراض خاطئ واحد إلى تجاوزات في التكلفة.

إحدى المشكلات الشائعة هي الطلب حسب الحجم الاسمي, ثم اكتشاف أن الأنبوب المسلم أخف أو أثقل من المتوقع.

في التوريد العملي, يكون النهج الأفضل هو تأكيد الجدول, وتفاوت الجدار, والدرجة, والمعيار, ومتطلبات الاختبار معاً.

عادة ما يتحكم الموردون ذوو الخبرة الواسعة في الفولاذ الإنشائي في هذه العملية بشكل أفضل, خاصة عندما تتضمن المشاريع أيضاً عوارض, أو قنوات, أو مكونات مخصصة.

بالنسبة للطلبات الدولية, يجدر أيضاً التحقق من الاتساق عبر مراجع ASTM, EN, JIS, وGB قبل بدء الإنتاج.

هل جدول الأنابيب مجرد رمز, أم أنه يغير الأداء الفعلي?

إنه يغير الأداء بطريقة مباشرة جداً.

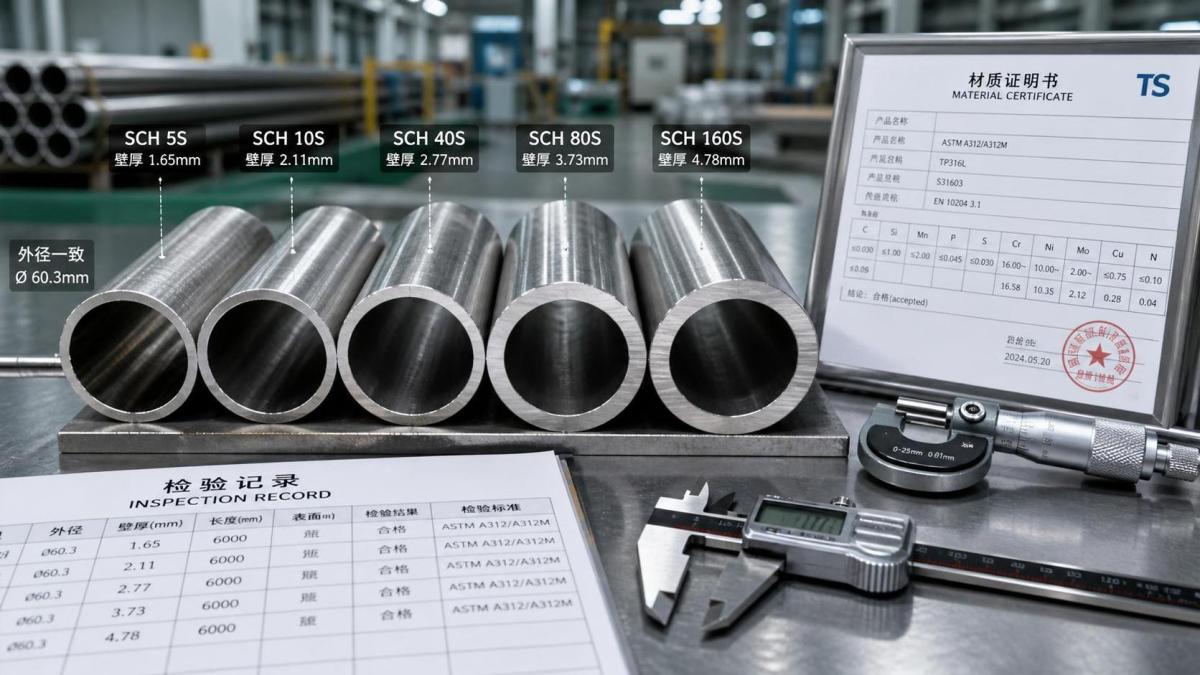

بالنسبة لأنبوب ss, يعد الجدول طريقة موحدة للإشارة إلى سماكة الجدار ضمن حجم أنبوب اسمي معين.

عادة ما يعني الجدول الأعلى جداراً أكثر سماكة, ووزناً أكبر, ومقاومة ضغط أعلى.

كما يعني أيضاً تكلفة مواد أعلى وأحياناً معالجة أبطأ.

الخطأ هو التعامل مع Schedule 10, 40, و80 على أنها قابلة للتبادل لأن القطر الخارجي يبدو متطابقاً.

إنها ليست قابلة للتبادل في مواءمة اللحام, أو استجابة الثني, أو إمكانية اللولبة, أو تخطيط سماحية التآكل.

في الخدمة الأخف, قد يقلل أنبوب ss ذو الجدار الأرق التكلفة ويبسط التركيب.

في خطوط المواد الكيميائية, أو الدعامات الإنشائية, أو التصنيع تحت أحمال متكررة, يمكن أن تخلق الجدران الرقيقة مخاطر يمكن تجنبها.

السؤال الصحيح ليس أي جدول أرخص.

السؤال الصحيح هو أي جدول يطابق ضغط التصميم, وطريقة الوصل, وظروف الخدمة المتوقعة دون وزن زائد.

تساعد مقارنة سريعة على تضييق نطاق الاختيار

كيف تعرف أن سماكة الجدار المعروضة مناسبة حقاً?

ابدأ بحالة الخدمة, وليس بصفحة الكتالوج.

يحتاج أنبوب ss المستخدم في الدرابزين, أو إطارات الدعم, أو التصنيع الخفيف إلى مراجعة مختلفة عن الأنبوب المستخدم لسوائل المعالجة أو الوسائط المسببة للتآكل.

ينبغي فحص الجدار مقابل خمس نقاط عملية.

• ضغط التشغيل ونطاق درجة الحرارة.
• سماحية التآكل على مدى عمر الخدمة المتوقع.
• طريقة الوصل, بما في ذلك اللحام, أو اللولبة, أو التخديد.
• الأحمال الميكانيكية أثناء النقل, والتركيب, والاستخدام.
• متطلبات التفاوت للمواءمة مع الفلنجات, أو الأكواع, أو التجميعات المصنعة.

بشكل أكثر شيوعاً, تظهر المشكلات عندما تحدد الرسومات الجدول, لكن الطلب يدرج السماكة فقط بالمليمترات.

يمكن أن يؤدي ذلك إلى عدم تطابق إذا كان المعيار المشار إليه مختلفاً.

من الأسلم طلب الحجم الاسمي, والجدول, وسماكة الجدار الفعلية, والتفاوت, والمعيار المطبق في بند واحد.

بالنسبة لحزم المواد المختلطة, تجمع بعض المشاريع أنبوب ss مع الفولاذ الكربوني المطلي لخدمة الضغط المنخفض.

في ذلك السياق,أنبوب مجلفن بالغمس الساخن يمكن النظر فيه للمياه, أو الغاز, أو الزيت منخفض الضغط العام, أو إطارات الدعم, أو الاستخدام الخارجي المقاوم للتآكل.

يمكن لمعاييره المتاحة, ونطاق تطبيقاته الواسع, وخيارات مثل طول 1-12m أو معالجة السطح المخصصة أن تساعد في موازنة تكلفة دورة الحياة حيث لا يكون الفولاذ المقاوم للصدأ ضرورياً.

ما المستندات التي ينبغي مراجعتها قبل تقديم طلب أنبوب ss?

السعر المنخفض للوحدة يعني القليل إذا كانت الأوراق غير مكتملة.

تدعم أكثر طلبات أنابيب ss موثوقية بسجلات فنية وسجلات فحص واضحة قبل الشحن.

هذا مهم بشكل خاص في التوريد عبر الحدود, حيث يخلق استبدال المواد والخلط بين المعايير تأخيرات يمكن تجنبها.

تتضمن مجموعة المستندات الأساسية عادةً

• شهادة اختبار المواد التي توضح الدرجة, ورقم الصهرة, والتركيب الكيميائي.
• تقرير فحص الأبعاد مع نتائج القطر الخارجي وسماكة الجدار.
• مرجع المعيار مثل ASTM, EN, JIS, أو GB.
• سجل حالة السطح للتخليل, أو التلدين, أو التلميع, أو التشطيب الصناعي.
• سجلات NDT, أو الاختبار الهيدروستاتيكي, أو اختبار الضغط عند الحاجة.
• قائمة التعبئة وتفاصيل الوسم لإمكانية التتبع عند الوصول.

غالباً ما تكون التفاصيل التي يجب فحصها صغيرة.

على سبيل المثال, يمكن أن يؤثر تفاوت الجدار على محاذاة اللحام, ويمكن أن يؤدي غياب أرقام الصهرة إلى إضعاف معالجة المطالبات لاحقاً.

عادة ما يقلل المورد ذو ضبط الجودة المنضبط وروتين التصدير المستقر من تلك المشكلات.

لهذا السبب تفضل العديد من المشاريع الدولية المصانع أو المصدرين الذين يعملون بالفعل مع فئات متعددة من الفولاذ الإنشائي والمعايير الرئيسية.

أين تحدث أخطاء التكلفة عادة عند شراء أنبوب ss?

عادة ما تحدث بعد قبول عرض السعر, وليس قبله.

قد يبدو أنبوب ss الأرق جذاباً من حيث السعر, لكن إعادة العمل, أو خطر التسرب, أو تغييرات التركيب يمكن أن تمحو ذلك التوفير بسرعة.

في الطرف الآخر, يمكن أن تضيف المبالغة في تحديد الجدول وزناً غير ضروري من الفولاذ عبر المشروع بأكمله.

تبحث مراجعة التكلفة الأفضل في القيمة الإجمالية المسلمة.

كما يساعد ذلك على مقارنة كفاءة الشحن.

تزيد الجداول الأثقل من تكاليف الشحن والمناولة, خاصة في تغليف التصدير وتحميل الحاويات.

لهذا السبب ينبغي تبرير سماكة الجدار بالوظيفة, وليس بالعادة.

ما الفحوصات العملية التي تقلل مخاطر الجودة قبل الشحن?

الفحوصات الأكثر فعالية بسيطة, ومحددة, وتتم مبكراً.

بالنسبة لأنبوب ss, تأتي مخاطر الجودة عادة من عدم اتساق الأبعاد, والدرجة غير الصحيحة, وسوء تشطيب السطح, وعدم اكتمال إمكانية التتبع.

قبل الإرسال, تستحق هذه النقاط التأكيد:

• قياس عينات عشوائية من سماكة الجدار في عدة مواضع.
• تأكيد أن وسم رقم الصهرة يطابق الشهادات.
• فحص الاستقامة, وحالة الأطراف, والبيضاوية.
• مراجعة عيوب السطح التي قد تؤثر على التآكل أو المظهر.
• التحقق من الكمية حسب الحزمة, والطول, وطريقة التعبئة.

عندما تجمع المشاريع بين عناصر الفولاذ المقاوم للصدأ والفولاذ المطلي, يمكن أن يؤدي استخدام شريك تصدير واحد ذي خبرة إلى تبسيط تخطيط الفحص وتنسيق الشحن.

عادة ما توفر الشركات ذات خطوط الإنتاج الحديثة, والقدرة المستقرة, والإلمام بمتطلبات ASTM, EN, JIS, وGB توثيقاً أكثر سلاسة وتحكماً أفضل في التسليم.

ويكون ذلك مفيداً بشكل خاص عندما تكون الجداول الزمنية ضيقة ويجب أن تتطابق واجهات المواد في الموقع.

إذن, ما هي أذكى خطوة تالية قبل تأكيد الطلب?

تعامل مع اختيار أنبوب ss كقرار فني له تبعات تكلفة, وليس كشراء سلعة بسيط.

ابدأ بإدراج ظروف الخدمة, والمعيار المطلوب, والدرجة, والحجم الاسمي, والجدول, وسماكة الجدار الفعلية, وحدود التفاوت.

ثم قارن العروض من حيث نطاق المعالجة, وسجلات الفحص, ومدة التسليم, وموثوقية الشحن.

إذا كان المشروع يتضمن فئات متعددة من الفولاذ, فقم بمواءمة مواصفات الأنابيب مع الحزمة الإنشائية الأوسع في وقت مبكر.

يقلل ذلك من أخطاء الواجهة ويساعد على إبقاء التصنيع ضمن الجدول الزمني.

باختصار, أفضل طلب لأنبوب ss ليس أرخص بند على الورق.

إنه الطلب الذي يحتوي على سماكة الجدار الصحيحة, والمستندات الصحيحة, وأقل عدد من المفاجآت بعد الوصول.

عادة ما توفر المراجعة الدقيقة في هذه المرحلة أكثر من أي تصحيح في مرحلة متأخرة.
