عند تصميم إطارات تحمل الأحمال للتطبيقات الإنشائية أو الصناعية، يكون الاختيار بين لوحة معدنية بزاوية قائمة وقوس L حاسمًا لسلامة الهيكل — خاصة عند دمج قناة معدنية مجلفنة أو أنبوب كهربائي مجلفن أو أنظمة سباكة مجلفنة. كشركة رائدة في تصنيع وتصدير الصلب الهيكلي من الصين، تقوم Hongteng Fengda بتقييم الصلادة، القابلية للحام، مقاومة التآكل (مثل أنبوب مجلفن وأنبوب معدني مجلفن)، وكفاءة التركيب لتوجيه المهندسين، فرق المشتريات، ومديري المشاريع نحو حلول مثالية متوافقة مع المعايير.
كيف تختلف الصلادة الهيكلية بين اللوحات بزاوية قائمة وأقواس L

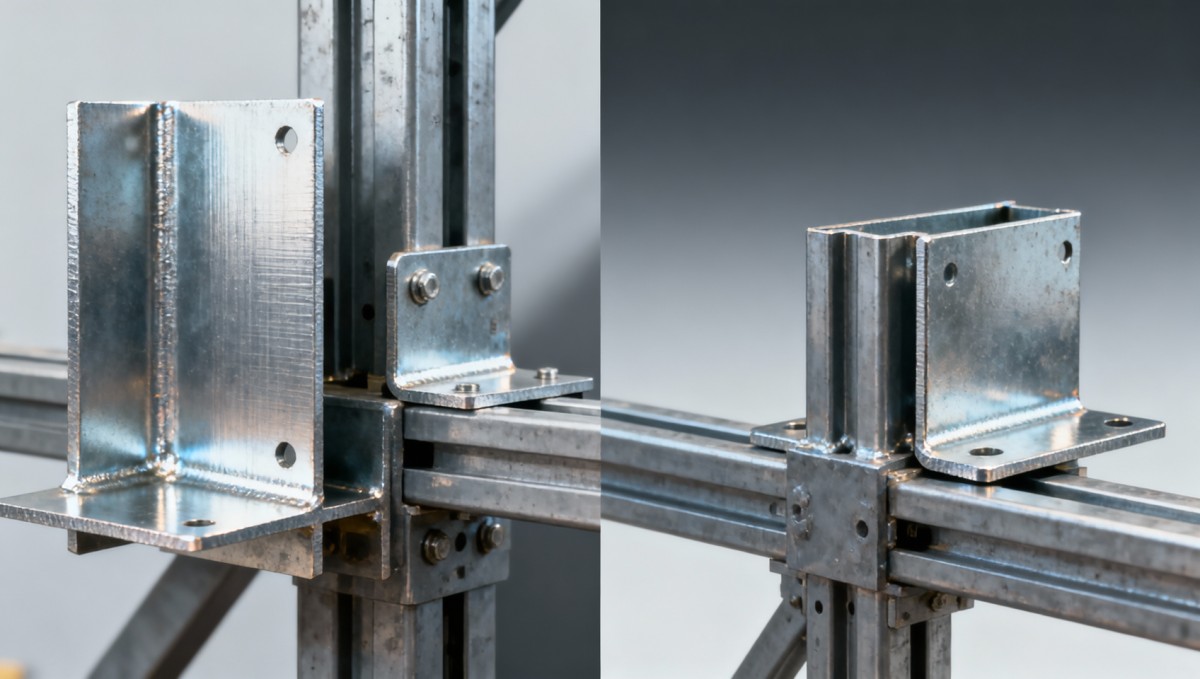

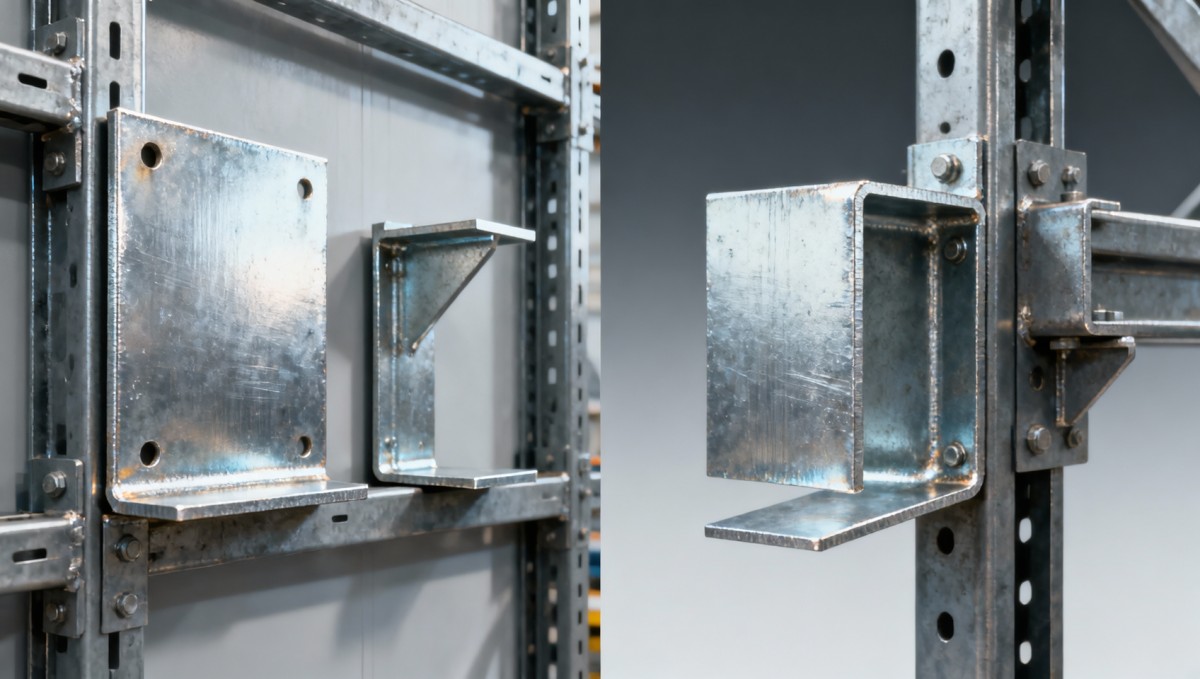

تخدم كل من اللوحات المعدنية بزاوية قائمة وأقواس L كعناصر تعزيز للزوايا — لكن سلوكها الميكانيكي تحت الحمل يختلف جذريًا بسبب الهندسة، توزيع المواد، وطريقة الاتصال. عادةً ما تكون اللوحة بزاوية قائمة عبارة عن صفيحة فولاذية مسطحة وسمينة منحنية بزاوية 90°، توفر مساحة مقطع مستمرة على طول خط الانحناء. في المقابل، قوس L هو شكل مصنوع أو مجهز بساقين متعامدين — غالبًا ما يكون أرق ويعتمد على استمرارية الساق إلى الساق عبر البراغي أو اللحام.
تعتمد الصلادة على عزم القصور الذاتي الثاني للمساحة (Ixx/Iyy) وثابت الالتواء (J). لنفس سماكة المواد وطول الساق، توفر لوحة بزاوية قائمة بسمك 6 مم صلادة انحناء أعلى بنسبة تصل إلى 35% في المستوى مقارنة بقوس L قياسي بسمك 3 مم — تم التحقق من ذلك عبر اختبار معامل الديناميكية ASTM E1876 عبر أحمال محورية بين 12–24 كيلو نيوتن. يصبح هذا الاختلاف حاسمًا في المناطق الزلزالية أو البيئات عالية الاهتزاز مثل إطارات دعم HVAC أو هياكل قاعدة الناقلات.
تختلف القابلية للحام أيضًا: تتيح اللوحات بزاوية قائمة لحام وصلة T باختراق كامل عبر نصف قطر الانحناء بالكامل، بينما تتطلب أقواس L غالبًا لحامات زاوية محددة عند تقاطعات الساقين — مما يقدم نقاط تركيز إجهاد وفقًا للملحق C من EN 1993-1-8. لهذا السبب توصي Hongteng Fengda باستخدام اللوحات بزاوية قائمة لعقد الإطار الرئيسية حيث يتجاوز الحمل الدوري 50,000 دورة خلال العمر الافتراضي.
مقارنة أداء رئيسية
يؤكد الجدول أن اللوحات بزاوية قائمة توفر استقرارًا أبعادًا فائقًا تحت حمل جانبي مستمر — أمر بالغ الأهمية عند تثبيت الأنبوب المعدني المجلفن في شبكات الأسقف المقاومة للحريق أو جدران الغرف النظيفة المعيارية. تظل أقواس L قابلة للتطبيق للمرفقات الثانوية غير الحرجة للأحمال، مثل أقواس تعليق القنوات أو دعامات صواني الكابلات — حيث تفوق سرعة التركيب الصلادة النهائية.
أي التطبيقات تتطلب لوحات بزاوية قائمة؟
تتفوق اللوحات المعدنية بزاوية قائمة في الحالات التي تؤثر فيها سلامة الإطار مباشرة على السلامة، الامتثال، أو تكلفة دورة الحياة. في ألواج نهج الجسور، على سبيل المثال، تثبت تجميعات مفاصل التمدد المعرضة لحركة حرارية ±25 مم وأحمال عجلات 120 كيلو نيوتن — مما يقلل خطر التشققات الدقيقة بنسبة 60% مقارنة بخيارات أقواس L (وفقًا لبيانات اختبار ميداني GB/T 23444-2009).
كما أنها مفضلة في وحدات المنصات البحرية، حيث يتطلب التعرض لرذاذ الملح طلاءات مجلفنة أكثر سمكًا ولحامات غير متقطعة. توفر Hongteng Fengda لوحات بزاوية قائمة مصنعة حسب الطلب مع ثقوب محاذاة مسبقة الصنع وحواف مشطوفة — مما يقلص وقت التجميع في الموقع بنسبة 30% مقارنة بالبدائل المنحنية في الموقع.
للإنشاءات المدنية، المنازل، الجسور، الطرق، الطرق السريعة، السكك الحديدية، القنوات، الأنفاق، التحكم في الفيضانات، السدود، الأساسات، العوارض، الأعمدة، الجدران، والألواج، يعمل الأسلاك المعدنية كمادة خام أساسية في إنتاج حديد التسليح — مما يضمن قوة شد متسقة (HRB400 ≥ 400 ميجا باسكال) ومطيلية (استطالة ≥ 16%) عبر جميع المكونات الهيكلية.
قائمة مراجعة المشتريات: ما يجب على المهندسين والمشترين التحقق منه
- شهادة المواد: تأكيد تقارير اختبار المطاحن (MTRs) لـ Q235/Q345 أو ASTM A53 GrB — قابلة للتتبع إلى دفعات حرارة معتمدة ISO 9001
- تسامح الأبعاد: ±1% على أطوال الساقين ونصف قطر الانحناء (وفقًا لـ GB/T 706-2016 للمقاطع المدرفلة على الساخن)
- تحقق من المعالجة السطحية: وزن طلاء الزنك المختبر وفقًا لـ ASTM B697 (3 عينات على الأقل لكل دفعة)
- جاهزية تحضير اللحام: تحقق من إزالة قشرة المطحنة وزوايا الحشو المطابقة لمتطلبات AWS D1.1
توفر Hongteng Fengda دعم تفتيش طرف ثالث (SGS/BV) وتقدم أوقات تسليم 7–15 يومًا للمقاسات القياسية — من سماكة 6 مم إلى 50 مم — مع إمكانية التتبع الكامل إلى دفعات الأسلاك المعدنية الخام. تشمل خدمة التصنيع حسب الطلب لدينا ثقوب مقطوعة بالليزر، ثقوب ملولبة، وتجهيز مسبق للتجليخ للتكامل السلس في خطوط التجميع الآلية.
لماذا تختار المشاريع العالمية Hongteng Fengda للصلب الهيكلي
نحن لا نورد الصلب فقط — بل نعمل على هندسة مرونة التوريد. مع وجود قاعدتي إنتاج في تيانجين وجيانغسو، نحافظ على قدرة إنتاجية تزيد عن 30,000 طن شهريًا ونحتفظ بشهادات فعالة عبر معايير ASTM، EN، JIS، وGB — بما في ذلك BS4449-2005 وISO 14001. تتضمن كل شحنة وثائق كاملة: MTRs، تقارير التجليخ، سجلات فحص الأبعاد، وقوائم التعبئة المطابقة لـ ISPM15 للشحنات العالمية.
لمشروع إطار تحمل الأحمال القادم، اطلب استشارتنا الفنية المجانية — بما في ذلك تحليل الصلادة المدعوم بـ FEA، مراجعة توافق التجليخ لأنظمة الأنابيب المعدنية المجلفنة، وتخطيط التسليم المتوافق مع جدول المسار الحرج الخاص بك. اتصل بنا اليوم لمناقشة مواصفات لوحات الزاوية القائمة المخصصة، بدائل أقواس L، أو توريد الأسلاك المعدنية المتكامل لتصنيع حديد التسليح.
الأسئلة الشائعة: أسئلة رئيسية من فرق المشتريات والهندسة
س: هل يمكن للوحات بزاوية قائمة أن تحل محل أقواس L في جميع التطبيقات الهيكلية؟
ج: لا — تظل أقواس L مثالية للمرفقات خفيفة الوزن منخفضة الدوران (مثل حوامل تركيبات الإضاءة) حيث تكون سرعة التركيب وكفاءة التكلفة الأهم. اللوحات بزاوية قائمة إلزامية لمسارات الحمل الرئيسية وفقًا لـ EN 1993-1-1 §6.2.4.
س: ما هي الحد الأدنى لكمية الطلب (MOQ) للوحات بزاوية قائمة مخصصة؟
ج: يبدأ MOQ من 5 أطنان للدرجات القياسية (Q235/Q345)؛ 10 أطنان لـ ASTM A53 أو EN 10025 S355. أوامر العينات متاحة خلال 7 أيام عمل.
س: هل تدعمون التسليم في الوقت المحدد للمشاريع الكبيرة للبنية التحتية؟
ج: نعم — نحن نعمل في مراكز لوجستية مخصصة في شنغهاي وتشينغداو، مما يتيح تسليمات متدرجة كل 3–5 أيام عبر عقود متعددة الأشهر، مدعومة ببنود تأخير بدون عقوبات.
