اختيار درجة أنبوب API 5L الصحيح للخدمة الحامضية أمر بالغ الأهمية للسلامة والامتثال والأداء طويل الأمد في تطبيقات النفط والغاز والبتروكيماويات والمنصات البحرية. مع التعرض لكبريتيد الهيدروجين (H₂S)، فإن الدرجات القياسية مثل ASTM A106 Gr B أو صفائح الصلب اللين غير كافية - فقط الأنابيب المقاومة للتآكل والمحددة بشكل صحيح مع مقاومة صارمة لـ HIC/SWC هي المؤهلة. في Hongteng Fengda، مصنع ومصدر موثوق للصلب الهيكلي من الصين، نقدم أنابيب API 5L الملحومة/غير الملحومة (مثل X52، X60، X65، X70 PSL2 مع TMCP + المعالجة الحرارية)، وخيارات الجلفنة الساخنة، وصفائح الصلب الكربوني المعتمدة - جميعها متوافقة مع NACE MR0175/ISO 15156. سواء كنت مُقيِّمًا فنيًا أو أخصائي مشتريات أو مدير مشروع، فإن هذا الدليل يساعدك في مطابقة مواصفات المواد مع متطلبات الخدمة الحامضية - مما يقلل من المخاطر والتكاليف ووقت التوقف.

فهم الخدمة الحامضية ومتطلباتها من المواد

تشير الخدمة الحامضية إلى البيئات التي تتعرض فيها أنظمة الأنابيب الفولاذية لكبريتيد الهيدروجين الرطب (H₂S) تحت الضغط - وهي شائعة في إنتاج النفط والغاز المنبعث، وحقن الغاز الحامضي، ووحدات إزالة الكبريت في المصافي. في مثل هذه الظروف، تعاني الفولاذات الكربونية القياسية من التشقق الناتج عن الهيدروجين (HIC)، وتشقق الإجهاد الكبريتي (SSC)، والتشقق التدريجي (SWC). يمكن أن تحدث هذه الأعطال دون تشوه مرئي وغالبًا ما تؤدي إلى تسربات كارثية أو انفجارات في غضون 72 ساعة من التعرض إذا تم تطبيق مواصفات المواد بشكل خاطئ.

يتم تصنيف شدة الخدمة الحامضية بناءً على الضغط الجزئي لـ H₂S (المقاس بـ kPa أو psi)، ومستوى الأس الهيدروجيني، ومحتوى الكلوريد، ونطاق درجة الحرارة (عادةً 0-150°C)، وإجهاد الشد الكلي. وفقًا لـ ISO 15156-2، تتطلب البيئات التي تتجاوز 0.05 kPa ضغط جزئي لـ H₂S مواد مؤهلة لمقاومة SSC - مما يجعل الاختيار أكثر صرامة بكثير من مقاومة التآكل العامة.

على عكس التطبيقات غير الحامضية، تتطلب الخدمة الحامضية تتبعًا كاملاً للتركيب الكيميائي، والتحكم الصارم في الصلابة (≤22 HRC وفقًا لـ NACE MR0175)، والمعالجة الحرارية الإلزامية بعد اللحام (PWHT) لوصلات اللحام. تعد الانتظامية المجهرية - خاصة تجنب الهياكل الحديدية-اللؤلؤية المخططة - بنفس الأهمية لمنع انتشار التشقق التفضيلي.

درجات API 5L الرئيسية المؤهلة للخدمة الحامضية

ليس كل درجات API 5L تفي بمتطلبات الخدمة الحامضية - حتى المتغيرات عالية القوة مثل X80 قد تفشل في التأهيل إذا لم يتم إنتاجها تحت PSL2 مع ضوابط معدنية محددة. فقط أنابيب PSL2 المصنوعة باستخدام المعالجة الحرارية الميكانيكية (TMCP) متبوعة بالتقسية والتمطيب (Q&T) أو التطبيع تحقق مقاومة متسقة لـ SSC. تشمل الدرجات المؤهلة الشائعة X52، X60، X65، وX70 - ولكن ملاءمتها تعتمد على المعالجة الحرارية النهائية، والتحقق من الصلابة، واختبار HIC وفقًا لـ NACE TM0284.

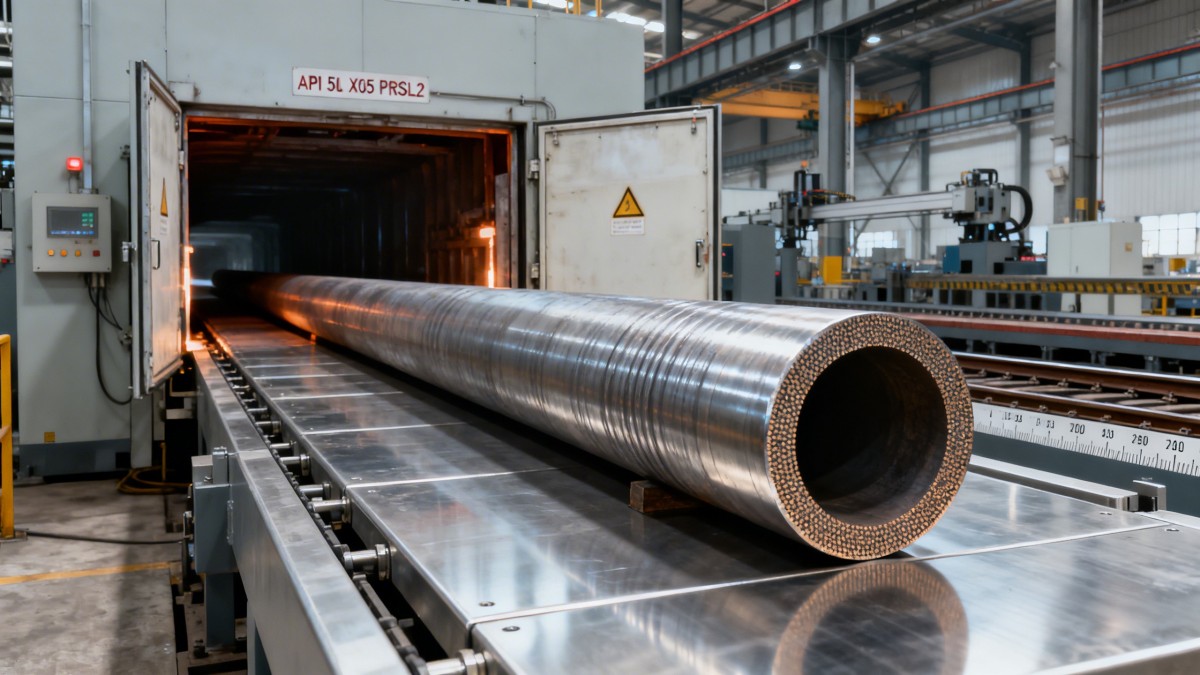

على سبيل المثال، يخضع X65 PSL2 المقدم من Hongteng Fengda للتطبيع المزدوج + التمطيب، مما يحقق قوة الخضوع من 450-530 MPa مع الحفاظ على صلابة ≤200 HV10 عبر كل من المعدن الأساسي ومناطق اللحام. وهذا يضمن الامتثال لجداول الملحق A لـ ISO 15156 للخدمة حتى 100°C و1.0 MPa ضغط جزئي لـ H₂S.

يسلط هذا الجدول الضوء على كيف يتجاوز التأهيل التسمية الاسمية للدرجة - فهو يعتمد على التحكم في العملية، وحدود الصلابة، وصرامة الشهادة. على سبيل المثال، يتم اختبار أنابيب X65 PSL2 الخاصة بنا بشكل روتيني في ثلاثة مواقع لكل وصلة (مركز اللحام، HAZ، المعدن الأساسي)، مع ضرورة أن يبقى كل قراءة أقل من 190 HV10. تتيح هذه الدقة النشر الآمن في البيئات الحامضية من الفئة III كما تم تعريفها بواسطة ISO 15156.

معايير الاختيار الحرجة التي تتجاوز اسم الدرجة

يتضمن اختيار الأنبوب الصحيح تقييم ستة معايير مترابطة: الضغط الجزئي لـ H₂S، ودرجة حرارة التشغيل، وتركيز الكلوريد، وقيمة الأس الهيدروجيني، وحالة الإجهاد الميكانيكي (بما في ذلك إجهادات اللحام المتبقية)، وتوقع عمر الخدمة (عادة 20-30 سنة). أي عدم تطابق في أي معيار واحد يبطل المواصفات بأكملها.

على سبيل المثال، حتى أنبوب X70 PSL2 يفشل إذا تم تسليمه مع ارتفاعات في الصلابة فوق 205 HV10 بالقرب من خط اندماج اللحام - وهي مشكلة شائعة عند إغفال PWHT أو توقيتها بشكل غير صحيح. وبالمثل، يجب أن تمر الأنابيب المخصصة لخطوط التدفق تحت البحر باختبار هيدروستاتيكي إضافي عند 1.5× ضغط التصميم وإثبات عدم وجود تسرب بعد 100 ساعة من التعرض لمحلول ملحي حامضي محاكى وفقًا لـ ASTM G39.

تطبق Hongteng Fengda رسم خرائط سمك بالموجات فوق الصوتية في الوقت الحقيقي أثناء التشطيب للكشف عن مناطق الفصل المجهري المعرضة لبدء HIC. تخضع جميع أنابيب الخدمة الحامضية لفحص غير مدمر (NDE) بنسبة 100%: اختبار بالموجات فوق الصوتية آلي (AUT) للعيوب الطولية والعرضية، بالإضافة إلى فحص التيار الدوامي للعيوب السطحية.

التكامل مع أنظمة الصلب الهيكلي

في المنشآت المتكاملة - مثل المصافي المعيارية أو أجزاء FPSO العلوية - تتواصل أنابيب الخدمة الحامضية مباشرة مع الدعامات الهيكلية، وأطر السكيد، والمنصات الحاملة للأحمال. لهذا السبب تمتد توافق المواد إلى ما هو أبعد من الأنبوب وحده. سلسلة I Beam الصلب الهيكلي الخاصة بنا، المتوفرة بدرجات Q345، SS355JR، وS235J2، مصممة للتكامل السلس مع أنظمة API 5L للخدمة الحامضية. مع عرض فلنجة يتراوح من 100-400 مم وسمك الويب من 6-28 مم، تدعم هذه العوارض التثبيت، والتثبيت الجانبي، وامتصاص الاهتزازات - كل ذلك مع الوفاء بتحملات الأبعاد EN 10025-2 و ASTM A6/A6M بـ ±1%.

المدرفلة على الساخن في مصانع الدرفلة الرباعية العالمية، توفر عوارض I الخاصة بنا بنية حبيبية موحدة وقابلية لحام متوقعة - وهي أمور حرجة عند تثبيت حوامل الأنابيب أو تجميعات التثبيت المعرضة للحمل الحراري الدوري. يظل وقت التسليم مستقرًا في غضون 20 يومًا، مما يدعم جداول التثبيت في الوقت المحدد دون المساس بسلامة الخدمة الحامضية.

أفضل ممارسات المشتريات وتخفيف المخاطر

يجب على فرق المشتريات التحقق من خمس طبقات من الوثائق قبل الإصدار: تقارير اختبار المطحنة (MTRs) التي تظهر التركيب الكيميائي الكامل وملامح الصلابة، تقارير اختبار HIC/SSC المتوافقة مع NACE، شهادات التفتيش من طرف ثالث (مثل DNV، TÜV، SGS)، أرقام الدفعات القابلة للتتبع المرتبطة بالعلامات المادية، وبيانات الامتثال لـ EN 10204 3.2. تخطي أي طبقة يقدم مخاطر فشل ميداني غير قابلة للقياس.

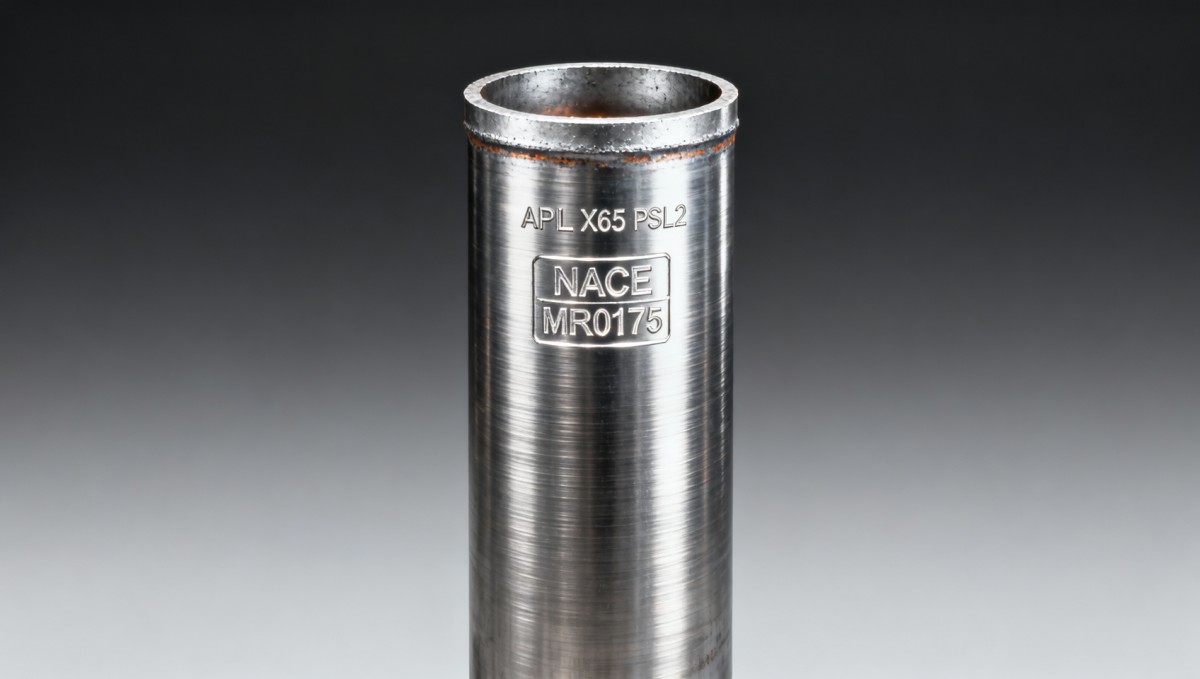

نوصي بطلب أنابيب الخدمة الحامضية بعلامات ممتدة: رقم الدفعة المحفور بالليزر، الدرجة، الحجم، مستوى PSL، رمز NACE (مثل "NACE MR0175")، وتاريخ التصنيع - مرئية حتى بعد الجلفنة بالغمس الساخن. توفر Hongteng Fengda وصولًا رقميًا إلى MTRs عبر بوابة آمنة، مما يتيح الاستعداد للتدقيق في الوقت الحقيقي لمقاولي EPC وأقسام ضمان الجودة للمستخدم النهائي.

للمشاريع التي تتطلب تسليمًا سريعًا، يسمح نظام الإنتاج المزدوج لدينا بالدرفلة المتزامنة للمقاطع الهيكلية وأنابيب API 5L تحت بروتوكولات الجودة المشتركة - مما يقلل من تأخيرات تنسيق الواجهة بنسبة تصل إلى 30%. وهذا يضمن التسليم المتزامن لـI Beam الصلب الهيكلي وأنابيب الخدمة الحامضية للتثبيت الجاهز.

الخلاصة: الشراكة من أجل سلامة الخدمة الحامضية

اختيار درجة API 5L الصحيحة للخدمة الحامضية لا يتعلق باختيار أعلى قوة - بل يتعلق بمطابقة التحكم المعدني، واتساق الصلابة، وعمق الشهادة مع نطاق عملك المحدد. من X52 لجمع الغاز منخفض الضغط إلى X70 لنقل الغاز الحامضي عالي الضغط، يجب أن يستند كل قرار إلى بيانات اختبار موثقة - وليس ادعاءات الكتالوج.

بصفتنا مصنعًا ومصدرًا للصلب الهيكلي من الصين، تعمل Hongteng Fengda على سد الفجوة بين سلامة الأنابيب والموثوقية الهيكلية - حيث تقدم كل من أنابيب API 5L للخدمة الحامضية والمكونات الهيكلية المتوافقة مثل I Beam الصلب الهيكلي تحت حوكمة الجودة الموحدة. مع منشآت معتمدة وفقًا لـ ISO 9001، ISO 14001، و OHSAS 18001، نضمن أن كل طن يلبي معايير السلامة والاستدامة الدولية.

سواء كنت تتحقق من مواصفات المواد لحزمة FEED جديدة أو تسرع في استبدال الأنابيب لمنشأة قديمة، اتصل بـ Hongteng Fengda اليوم للحصول على مراجعة فنية، أو تقرير تأهيل مخصص للخدمة الحامضية، أو دعم OEM للهندسة المشتركة.
