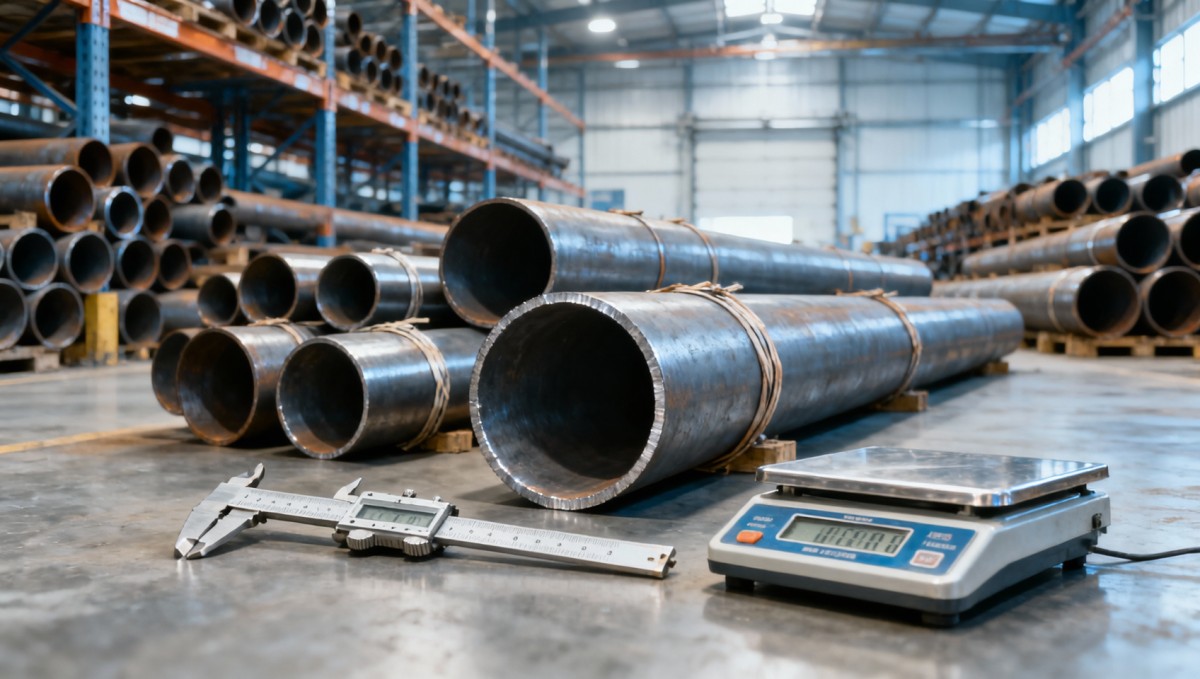

كيفية حساب وزن الأنابيب الفولاذية قبل الطلب

يُعد وزن الأنابيب الفولاذية من أول الأرقام التي ينبغي التحقق منها قبل إصدار أمر الشراء. فهو يؤثر في تكلفة الفولاذ، وتخطيط الشاحنات أو الحاويات، وترتيبات الرفع، ومساحة التخزين، وأحيانًا حتى في الاختيار بين مقاسين مناسبين للأنابيب. قد تبدو الأسعار التنافسية لكل متر أقل جاذبية عند فهم الحمولة الفعلية وطريقة التعبئة وأساس احتساب الشحن.

الحساب نفسه بسيط ومباشر. وعادةً ما تحدث الأخطاء في مرحلة سابقة: مثل استخدام المقاس الاسمي للأنبوب بدلًا من القطر الخارجي الفعلي، أو خلط المليمترات بالأمتار، أو إغفال سماحات سُمك الجدار، أو افتراض أن الوزن النظري في جدول البيانات مطابق للوزن الذي سيصل إلى موقع العمل.

بالنسبة لمشتريات الإنشاءات والأغراض الصناعية وأعمال التصنيع، يتمثل النهج العملي في حساب وزن نظري موثوق أولًا، ثم مراجعة المواصفات والسماحات والطول والطلاء وشكل الشحن قبل اعتبار النتيجة التزامًا تجاريًا.

المعلومات اللازمة لتقدير دقيق

بالنسبة للأنابيب الفولاذية الدائرية، تحدد أربعة مدخلات الكتلة النظرية:

• القطر الخارجي (OD)
• سُمك الجدار
• طول الأنبوب
• كثافة الفولاذ

يُقدّر الفولاذ الكربوني عادةً بكثافة تبلغ 7,850 kg/m³. وهذا مناسب لحسابات المشتريات المعتادة ما لم تكن المادة من سبيكة مختلفة أو درجة من الفولاذ المقاوم للصدأ أو منتجًا ذا بطانة غير فولاذية كبيرة. يجب أن تستند الأبعاد إلى المواصفات الفعلية المطلوبة. على سبيل المثال، لا توفر عبارة “أنبوب 4 بوصات” معلومات كافية لحساب الوزن لأن القطر الخارجي الفعلي وسُمك الجدار يختلفان حسب الجدول أو معيار الأنبوب.

ينطبق المبدأ نفسه على المقاطع المجوفة المستطيلة والمربعة. يعتمد وزنها على الأبعاد الخارجية وسُمك الجدار، وليس فقط على اسم المقطع الموضح في الرسم. وفي أعمال التصنيع، من الحكمة أيضًا التأكد مما إذا كانت الأطوال المقطوعة تشمل سماحية التشذيب، أو الحواف المشطوفة، أو النهايات المضيقة، أو الملحقات الملحومة، أو الصفائح المثقوبة. قد لا تؤثر هذه التفاصيل كثيرًا في وزن الأنبوب كلٌ على حدة، لكنها مهمة عند تسعير آلاف القطع.

الصيغة العملية لوزن الأنابيب الفولاذية

للأنبوب الفولاذي الدائري، عند استخدام المليمترات للقطر الخارجي وسُمك الجدار، تكون الصيغة الأكثر عملية هي:

الوزن لكل متر (kg/m) = 0.02466 × سُمك الجدار × (القطر الخارجي − سُمك الجدار)

في هذه الصيغة، يُقاس كل من سُمك الجدار والقطر الخارجي بالمليمترات. ويستند الثابت 0.02466 إلى كثافة الفولاذ الكربوني التي تبلغ تقريبًا 7,850 kg/m³. وهو صيغة مختصرة ومناسبة لحساب مساحة المقطع العرضي الكاملة.

الحساب الأساسي هو:

الوزن لكل متر = π × t × (OD − t) × 7,850 ÷ 1,000,000

حيث إن t هو سُمك الجدار وOD هو القطر الخارجي. تعمل الصيغة لأن مساحة الفولاذ تساوي مساحة الدائرة الخارجية ناقص الدائرة الداخلية المجوفة. ولا تتطلب إدخال القطر الداخلي بشكل منفصل.

بالنسبة للمشترين الذين يعملون بالوحدات الإمبراطورية، فإن التقدير المكافئ هو:

الوزن لكل قدم (lb/ft) = 10.69 × سُمك الجدار (in) × [القطر الخارجي (in) − سُمك الجدار (in)]

لا تخلط قطرًا خارجيًا بالبوصة مع سُمك جدار بالمليمترات في الصيغة نفسها. قد يبدو ذلك بديهيًا، لكن أخطاء تحويل الوحدات لا تزال شائعة في التوريد متعدد البلدان، لا سيما عندما تستخدم الرسومات أبعاد البوصة بينما تستخدم عروض الأسعار التجارية الأطنان المترية.

مثال عملي: أنبوب إنشائي دائري

افترض أن الأنبوب المطلوب هو بقطر خارجي 114.3 mm × سُمك جدار 6.0 mm، ومورّد بأطوال 12 m.

الوزن لكل متر = 0.02466 × 6.0 × (114.3 − 6.0)
= 0.02466 × 6.0 × 108.3
= تقريبًا 16.03 kg/m

وبالتالي، يزن طول 12 m نحو 192.36 kg. وإذا كان الطلب يتطلب 80 طولًا، فإن الوزن المحسوب للأنابيب الفولاذية يبلغ حوالي 15,389 kg، أو 15.39 طنًا متريًا، قبل احتساب مواد التعبئة أو أغطية النهايات الواقية أو الحزم أو أي مكونات مصنّعة مضافة.

هذا هو الرقم المفيد لوضع الميزانية الأولية ومناقشة الشحن. ولكن لا ينبغي أن يصبح تلقائيًا الوزن النهائي المستحق الدفع ما لم يحدد أمر الشراء بوضوح ما إذا كانت الفوترة تتم حسب الوزن النظري أو وزن الميزان الفعلي أو عدد القطع أو الطول الثابت.

حساب وزن المقاطع المجوفة المربعة والمستطيلة

الأنبوب الدائري ليس المقطع الوحيد الذي يتطلب الاهتمام بالوزن. تُشترى المقاطع المجوفة المربعة والمستطيلة بشكل متكرر للهياكل والمنصات والرفوف وحواجز حماية الآلات وهياكل دعم الطاقة الشمسية والتجميعات المصنّعة. ويمكن حساب كتلتها النظرية من مساحة المقطع العرضي للفولاذ.

بالنسبة للمقطع المجوف المستطيل، تكون الصيغة العملية هي:

الوزن لكل متر (kg/m) = 0.00785 × [B × H − (B − 2t) × (H − 2t)]

هنا، يمثل B العرض الخارجي بالمليمترات، ويمثل H الارتفاع الخارجي بالمليمترات، ويمثل t سُمك الجدار بالمليمترات. تعامل هذه الصيغة المقطع كمستطيل خارجي مطروحًا منه الفتحة المجوفة. وفي المقاطع المجوفة المشكلة فعليًا، قد تعني أنصاف أقطار الزوايا أن جداول الكتلة المنشورة تختلف قليلًا عن حساب بسيط يفترض زوايا حادة. عندما يكون الطلب كبيرًا، استخدم جدول المقاطع المعتمد من المورد للتقدير التجاري واحتفظ بالصيغة كمرجع للتحقق المتبادل.

بالنسبة للمقاطع المجوفة المربعة، استخدم الصيغة نفسها مع تعيين العرض والارتفاع بالقيمة ذاتها. وإذا كان رسم المشروع يتطلب مقطعًا مشكلًا على البارد بدلًا من مقطع مجوف قياسي، فعادةً ما يكون رسم وزن الوحدة الصادر عن الشركة المصنعة هو المرجع الأفضل. فقد تجعل هندسة الثنيات والشفات المرتجعة وأنصاف الأقطار المشكلة الصيغة العامة أقل موثوقية.

لماذا قد يختلف الوزن النظري عن الوزن المُسلَّم

الوزن المحسوب ليس بالضرورة ضمانًا لوزن الميزان. تُنتج أبعاد الأنابيب الفولاذية ضمن سماحات يحددها المعيار المطبق ومتطلبات الطلب المتفق عليها. ويمكن أن يكون للتغير الطفيف في سُمك الجدار تأثير ملحوظ في الحمولة لأنه يمتد على كامل طول كل قطعة. ويستحق هذا الأمر اهتمامًا خاصًا في الأنابيب ذات الجدار الرقيق.

السؤال العملي ليس ما إذا كانت هناك سماحية، بل كيفية تعامل العقد معها. تستخدم بعض الطلبات الكتلة النظرية الواردة في جدول المقاطع المنشور. وتُفوتر طلبات أخرى حسب الوزن الفعلي في المصنع أو عند نقطة الإرسال. قد يكون الشراء حسب عدد القطع أبسط لأعمال التصنيع بأطوال مقطوعة، لكنه لا يزال يحتاج إلى إجمالي حمولة محسوب للنقل والاستلام وضبط الميزانية.

الطلاءات نقطة أخرى قد يتم إغفالها. فالأنابيب المطلية أو المجلفنة أو المعالجة بطرق أخرى تزن أكثر من الفولاذ العاري، رغم أن زيادة الطلاء تكون غالبًا متواضعة مقارنة بكتلة الأنبوب الأساسية. ولأغراض اختيار الرافعة أو تخطيط حمولة الحاوية أو حد شحن خاضع للرقابة الدقيقة، اسأل عما إذا كان وزن الشحن يشمل الطلاء والربط والفرش الخشبي والمنصات والتعبئة المخصصة للتصدير. فالوزن الصافي والوزن الإجمالي يجيبان عن سؤالين مختلفين.

فحوصات الطلب التي تمنع المفاجآت المكلفة

يبدأ حساب الوزن المفيد بمواصفة واضحة. قبل مقارنة الموردين، تحقق من أن كل عرض سعر يستند إلى القطر الخارجي نفسه وسُمك الجدار والدرجة والطول وطريقة التصنيع عند الاقتضاء والتشطيب وحالة التسليم. فلا يعني انخفاض السعر للطن الكثير إذا كان أحد عروض الأسعار يستند إلى جدار أخف أو نطاق أطوال مختلف يؤدي إلى مزيد من الهدر في الموقع.

هناك عدة مسائل متكررة تستحق اكتشافها مبكرًا:

• الأبعاد الاسمية مقابل الأبعاد الفعلية: قد تخفي تسميات الأنابيب جداول سماكة وكتلًا فعلية مختلفة.
• أساس الطول: تؤدي الأطوال العشوائية والأطوال العشوائية المزدوجة والأطوال المقطوعة الثابتة إلى نتائج مختلفة في المناولة والقطع.
• الحدود الدنيا لسُمك الجدار: لا يحل سُمك الجدار الاسمي المذكور محل متطلب سماحية واضح عندما يكون الأداء الإنشائي حساسًا.
• فاقد القطع: احسب الأمتار المطلوبة من خطة القطع، وليس فقط من إجمالي الأعضاء النهائية في الرسم.
• حد الشحن: قد يؤدي ارتفاع طفيف في الوزن الإجمالي إلى تغيير توزيع الشاحنات أو استغلال الحاوية أو متطلبات الرفع.
• عدد الحزم: تحتاج فرق الاستلام إلى معرفة كل من الأطنان وعدد الحزم أو القطع لتحديد النقص بسرعة.

بالنسبة للمشروعات التي تتضمن عدة مقاسات من الأنابيب، يكون جدول وزن بسيط بندًا بندًا أكثر موثوقية من تقدير إجمالي واحد. أدرج المقطع والأبعاد الفعلية وطول القطعة وعدد القطع وkg/m المحسوب والكتلة النظرية الإجمالية. وافصل العناصر المصنّعة عن الأنابيب الخام. يسهل هذا الفصل مطابقة قائمة التعبئة وفهم ما إذا كان أي تباين ناتجًا عن كمية الأنابيب أو الملحقات المصنّعة أو التغليف.

كيف تدعم حسابات الوزن مقارنات أفضل بين الموردين

ينبغي أن يكون المورد المؤهل للفولاذ قادرًا على تقديم جدول وزن الوحدة ومواصفات المادة وتفاصيل الطول وتقدير التعبئة أو التحميل بما يتوافق مع عرض السعر. وإذا كان المورد يقدم مكونات إنشائية مخصصة، فيجب أن يحدد جدول الوزن أين ينتهي الأنبوب الخام وأين تبدأ الصفائح المضافة أو التجميعات الملحومة أو الثقوب أو الطلاءات.

هذا مهم عند التوريد الدولي. إذ يُخطط لشحن التصدير عادةً بناءً على الوزن الإجمالي للبضائع وأبعاد الحزم وحدود حمولة الحاويات وطريقة التحميل، وليس فقط كمية الفولاذ المعروضة في قائمة المواد. قد تكون حزمة الأنابيب التي تتسع من حيث الحجم مقيدة بالوزن مع ذلك. وعلى العكس، قد تتطلب الحزم الخفيفة والطويلة مناولة خاصة رغم حمولة منخفضة نسبيًا.

توفر Hongteng Fengda منتجات الفولاذ الإنشائي والمكونات المخصصة من الصين، بما في ذلك المقاطع الفولاذية المستخدمة إلى جانب تصنيع الأنابيب. بالنسبة للطلبات التي تتضمن متطلبات ASTM أو EN أو JIS أو GB، ينبغي تضمين المعيار المطلوب في طلب الاستفسار بدلًا من افتراضه بناءً على اسم منتج مألوف. وينطبق الأمر نفسه على أساس الوزن: فتحديد “kg/m النظري لاحتساب التكلفة، ووزن الشحنة الإجمالي الفعلي للخدمات اللوجستية” يزيل قدرًا مفاجئًا من الغموض قبل الإنتاج والإرسال.

استخدم الحساب كأداة تحكم، وليس فقط كأداة لعرض الأسعار

لا يتعلق حساب وزن الأنابيب الفولاذية قبل الطلب بالسعي وراء رقم دقيق تمامًا في جدول بيانات. بل يتعلق بإظهار الافتراضات بوضوح. ابدأ بالأبعاد الفعلية، واستخدم كثافة ونظام وحدات متسقين، واضرب في الطول والكمية المطلوبين، ثم قارن النتيجة النظرية بجدول مقاطع المورد وتقدير الشحن.

إذا اختلفت الأرقام اختلافًا جوهريًا، فلا تكتفِ بأخذ متوسطها. اسأل عن الأبعاد وأساس الطول وأساس الوزن المستخدمة. ففي شراء الفولاذ، غالبًا ما يكون هذا التوضيح القصير أكثر قيمة من جولة أخرى من مفاوضات الأسعار، لأنه يمنع اعتماد الأنبوب الخطأ أو الحمولة الخطأ أو مخصصات الشحن الخطأ من البداية.
