يُعدّ الاختيار بين الزاوية المتساوية والزاوية غير المتساوية ليس مجرد خيار بسيط في الكتالوج عندما يجب على الإطار أن يتحمّل أحمالًا فعلية، وأن ينسجم مع التوصيلات العملية، وأن يظل اقتصاديًا طوال مراحل التصنيع. في تصميم الإطارات الفولاذية، يؤثر شكل المقطع في الصلابة، واللامركزية، وإتاحة اللحام، وتخطيط البراغي، وحتى كفاءة الطلاء. لذلك فإن نقاش الزاوية المتساوية وغير المتساوية مهم عبر الإطارات الإنشائية، ودعامات المعدات، والمنصات، والأقواس، والأنظمة الإنشائية الثانوية.

بالنسبة للمشروعات التي تعتمد على التوريد العالمي، يرتبط القرار أيضًا باتساق التصنيع والامتثال للمعايير. إن المورّد الموثوق الذي يملك تحكمًا في الفولاذ الزاوي، والعوارض، والقنوات، والمكونات المخصصة يمكنه تقليل التباين بين ما يطلبه التصميم وما يتم توريده من فولاذ. وهذا مهم عندما يعتمد أداء الإطار على الهندسة الدقيقة أكثر من الاعتماد على المقاس الاسمي فقط.

كيف تختلف الزوايا المتساوية وغير المتساوية في أداء الإطار

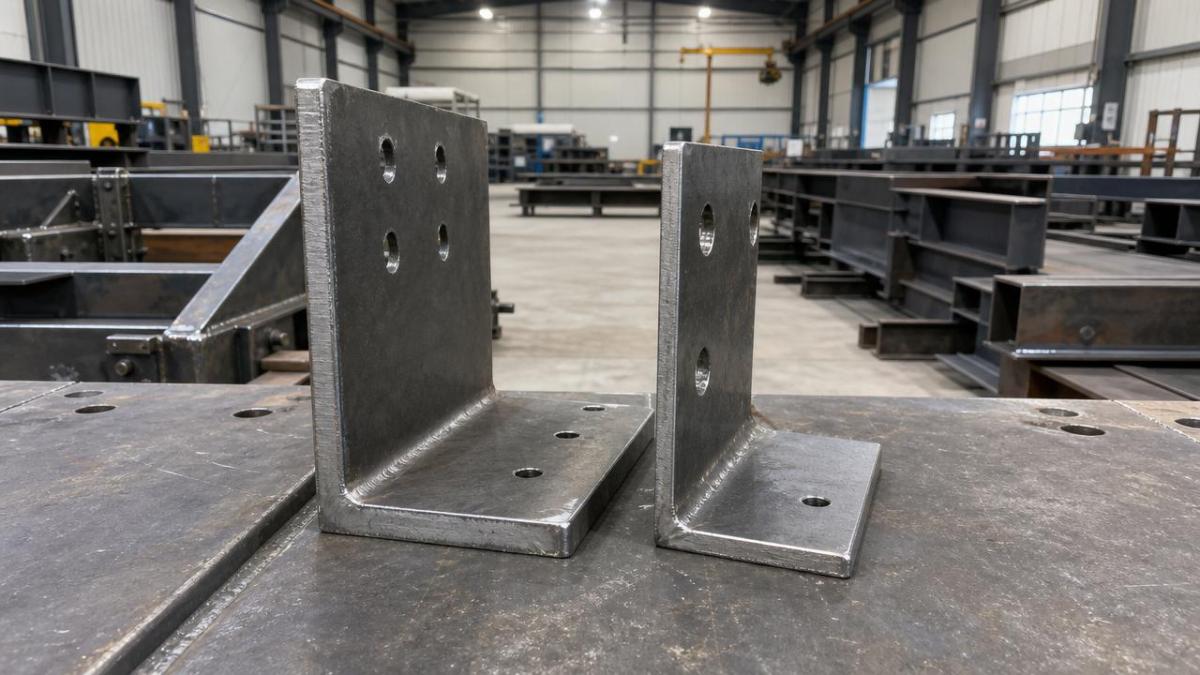

الزاوية المتساوية لها ضلعان بالطول نفسه. أما الزاوية غير المتساوية فلها ضلع أطول وآخر أقصر. وكلاهما مقاطع فولاذية على شكل L، لكن سلوكهما في الإطار ليس متماثلًا.

غالبًا ما تُفضَّل الزوايا المتساوية عندما تساعد المتماثلة في تفاصيل التصميم. يكون المقطع أسهل في المحاذاة ضمن الإطارات المتكررة، وقد تكون ألواح الوصل أبسط عندما يؤدي الضلعان وظائف متشابهة.

وتصبح الزوايا غير المتساوية مفيدة عندما يحتاج أحد الضلعين إلى أداء عمل أكبر. فالضلع الأطول يمكن أن يوفر مساحة ارتكاز إضافية، أو مدى توصيل أكبر، أو توافقًا أفضل مع عضو أو سطح آخر.

عمليًا، إن اختيار الزاوية المتساوية أو غير المتساوية لا يتعلق بالمظهر بقدر ما يتعلق بمسار انتقال الحمل، وكيفية اتصال العضو، وما إذا كانت هندسة الضلع تدعم مسار الحمل الفعلي.

لماذا تركز الصناعة كثيرًا على هذا الاختيار

تواجه مشاريع الفولاذ الآن ضبطًا أدق للتكاليف، وجداول تركيب أسرع، ومشتريات عابرة للحدود أكثر. وقد يبدو المقطع مناسبًا على الورق، لكنه قد يزيد من ساعات التصنيع أو يعقّد التجميع في الموقع.

ويكون ذلك صحيحًا بشكل خاص في الإطارات الصناعية الخفيفة، وأنظمة الدعم، والهياكل الفولاذية المعيارية. فهنا، قد يؤثر تغيير بسيط في نسبة الأضلاع على أنماط الحفر، وأحجام الصفائح المثلثة، ومسافات الحافة للبراغي، والاستقرار المحلي.

تعمل Hongteng Fengda في هذا السياق بصفتها مصنعًا ومصدّرًا للفولاذ الإنشائي من الصين، حيث توفر الفولاذ الزاوي، والفولاذ القنوي، والعوارض الفولاذية، والمقاطع المشكلة على البارد، والمكونات الفولاذية المخصصة للمشروعات الدولية. ومع الامتثال لمعايير ASTM وEN وJIS وGB، يمكن مطابقة اختيار المقطع بصورة أدق مع بيئة المواصفات بدلًا من اعتباره قرارًا عامًا من المخزون.

وهنا تكتسب قرارات الزاوية المتساوية وغير المتساوية قيمة تجارية. فالمقطع الصحيح يمكن أن يقلل مخاطر التوريد، ويتجنب الإفراط غير الضروري في التصميم، ويحسن الاتساق من مرحلة التفصيل حتى التسليم.

الآثار التصميمية الرئيسية beyond الحجم الأساسي

مسار الحمل واللامركزية

نادرًا ما تتصرف المقاطع الزاوية كعناصر متمركزة تمامًا. وغالبًا ما تدخل الأحمال عبر ضلع واحد، أو خط براغي واحد، أو مجموعة لحام واحدة. وهذا يخلق لامركزية قد تولد انحناءً ثانويًا.

قد تكون الزاوية المتساوية أسهل في التوحيد القياسي، لكنها لا تنتج تلقائيًا أفضل مسار للحمل. وإذا كانت عقدة الإطار تفضل بطبيعتها وجهًا واحدًا، فقد تتوافق الزاوية غير المتساوية أحيانًا بشكل أفضل مع انتقال القوى.

كفاءة التوصيل

غالبًا ما يحدد التوصيل الخيار الأفضل. فالضلع الأطول قد يوفر مساحة للبراغي، ويحسن موضع اللحام، ويدعم مسافات الحافة العملية دون تكبير المقطع كله بلا داعٍ.

وهذا مهم في عقد الجمالونات، وزوايا الرفوف، ودعامات الإطارات، وإطارات دعم المعدات حيث يكون ازدحام التوصيلات شائعًا.

التصنيع والتجميع

يمكن للزوايا المتساوية أن تبسّط القطع المتكرر وتوجيه القطع أثناء الإنتاج. أما الزوايا غير المتساوية فقد تقلل الحاجة إلى التعديل الموقعي عندما يجب أن يستقر الإطار بمحاذاة أغطية السقف، أو الصفائح، أو قواعد الآلات.

ولا يوجد خيار أفضل على الإطلاق. فالخيار الأفضل هو الذي يقلل إجمالي جهد التصنيع مع الاستمرار في تحقيق الغرض الإنشائي.

أين يكون كل نوع من الزوايا أكثر ملاءمة عادةً

تتضح المقارنة أكثر عندما تُرى من خلال التطبيق بدلًا من الهندسة فقط.

هذه ليست قواعد صارمة، لكنها تساعد على تضييق التقييم. ويكون قرار الزاوية المتساوية وغير المتساوية أفضل عندما يرتبط بعقدة الإطار الفعلية، لا بقائمة الأعضاء فقط.

ما الذي يجب مراجعته قبل تثبيت المقطع

غالبًا ما تكشف المراجعة العملية ما إذا كان المقطع المختار يخدم التصميم أم أنه يلبّي مجرد عادة.

• تحقق من كيفية دخول القوة إلى العضو وما إذا كان أحد الضلعين يتحمل معظم متطلبات التوصيل.
• أكد تباعد البراغي، ومسافة الحافة، وإمكانية استخدام المفتاح في التوصيل الفعلي، لا في المخطط فقط.
• راجع خطر الانبعاج المحلي إذا كان أحد الضلعين نحيفًا نسبيًا لظروف الضغط أو الارتكاز المقصودة.
• قارن وقت التصنيع، خاصة للتجميعات المتكررة أو الإطارات المعيارية.
• تحقق من متطلبات الطلاء أو الجلفنة إذا كان الإطار يعمل في الخارج أو في بيئات مسببة للتآكل.
• طابق المقطع مع المعيار الحاكم، سواء كان ASTM أو EN أو JIS أو GB.

ويستحق التحكم في التآكل اهتمامًا إضافيًا. فقد يستخدم الإطار مقاطع زاوية للدعامات بينما يعتمد في الوقت نفسه على مكونات أنابيب محمية ضمن النظام نفسه. وفي مثل هذه التجميعات المختلطة، قد تكون منتجات مثل مصنعي الأنابيب المجلفنة ذات صلة عندما تحتاج خطوط السوائل منخفضة الضغط، أو إطارات الدعم الخارجية، أو عناصر الجمالون، أو الأنابيب المرتبطة بالآلات إلى مقاومة تآكل أعلى وعمر خدمة أطول.

كيف يؤثر التوريد والتصنيع في القرار النهائي

نادراً ما يكون اختيار المقطع مستقلًا عن قدرة التوريد. فقد تكون الزوايا المتساوية متوافرة على نطاق واسع، لكن الزوايا غير المتساوية قد تقلل إجمالي الوزن أو تبسّط التجميع بطرق تبرر طلبًا أكثر تخصيصًا.

وفي مشاريع التصدير، لا تقل موثوقية الطاقة الإنتاجية أهمية عن اختيار المقطع. فدقة الأبعاد، وتفاوت السماكة، وحالة السطح، وقابلية التكرار كلها تؤثر في مدى سلاسة تركيب مكونات الإطار أثناء التنفيذ.

ولهذا السبب يفضل كثير من المشترين المصنعين القادرين على توفير المقاطع القياسية ودعم OEM معًا. إن تركيز Hongteng Fengda على المنتجات الفولاذية الإنشائية والحلول المخصصة يدعم هذا النهج، خصوصًا عندما يتضمن تصميم الإطار زوايا وعوارض وقنوات وأجزاء مصنّعة مرتبطة بها في حزمة واحدة.

وينطبق المنطق نفسه على المشاريع التي تجمع بين الفولاذ الإطاري والمنتجات الأنبوبية المحمية من التآكل. يمكن لأنبوب الفولاذ المجلفن DX52D، المورَّد بصيغتي الغمس الساخن أو الطلاء الكهربائي والمتوافق مع معايير مثل AISI وASTM وDIN وJIS وGB وEN، أن يكمل الإطارات المعتمدة على الزوايا في البناء، والنقل، والآلات الزراعية، وأعمال الجسور، وأنظمة المرافق.

طريقة عملية للاختيار بين الزاوية المتساوية وغير المتساوية

تتمثل طريقة التقييم المفيدة في مقارنة ثلاثة أمور في الوقت نفسه: الاستجابة الإنشائية، وتخطيط التوصيل، وتبعات التصنيع. إن النظر إلى واحد منها فقط غالبًا ما يؤدي إلى إجابة مضللة.

اختر الزاوية المتساوية عندما

• تكون هندسة الإطار متكررة ومتماثلة إلى حد كبير.
• تكون الأولوية للتوحيد القياسي وسرعة التعامل داخل الورشة.
• لا يكون طلب التوصيل مرجحًا بقوة على أحد الضلعين.

اختر الزاوية غير المتساوية عندما

• يجب أن يوفر أحد الضلعين مساحة توصيل أكبر أو طول ارتكاز أطول.
• تكون عقدة الإطار ذات تحميل اتجاهي أو نقاط تثبيت مزاحة.
• يمكن أن يؤدي أفضل توافق إلى تقليل حجم الصفيحة المثلثة، أو تعقيد الحفر، أو إعادة العمل في الموقع.

بمعنى آخر، يجب أن ينبع اختيار الزاوية المتساوية وغير المتساوية من تفصيل العقدة وسير العمل في المشروع، لا من تفضيل افتراضي.

تحويل المقارنة إلى مواصفة إطار أفضل

إن أقوى مواصفات الإطار تصف أكثر من مجرد حجم المقطع. فهي تحدد أيضًا المعيار الحاكم، ونية التوصيل، وبيئة التآكل، وتفاوتات التصنيع، وما إذا كان التحسين المخصص مقبولًا.

ويجعل هذا المستوى من الوضوح اختيار الزاوية المتساوية وغير المتساوية أكثر موضوعية. كما يساعد الموردين على اقتراح مقاطع تناسب الإطار بدلًا من مجرد مطابقة أقرب بند متوفر في المخزون.

إذا كان مراجعة التصميم التالية تقترب، فابدأ بتحديد أهم عقد الإطار، والتحقق من مواضع اللامركزية، ومقارنة ما إذا كانت الزوايا المتساوية أو غير المتساوية تحسن التوصيل دون إضافة وزن غير ضروري. ومن هناك، وازن بين اختيار المقطع وقدرة التصنيع، والمعايير، وأي مكونات ذات حماية من التآكل ضمن النظام الفولاذي الأوسع.
