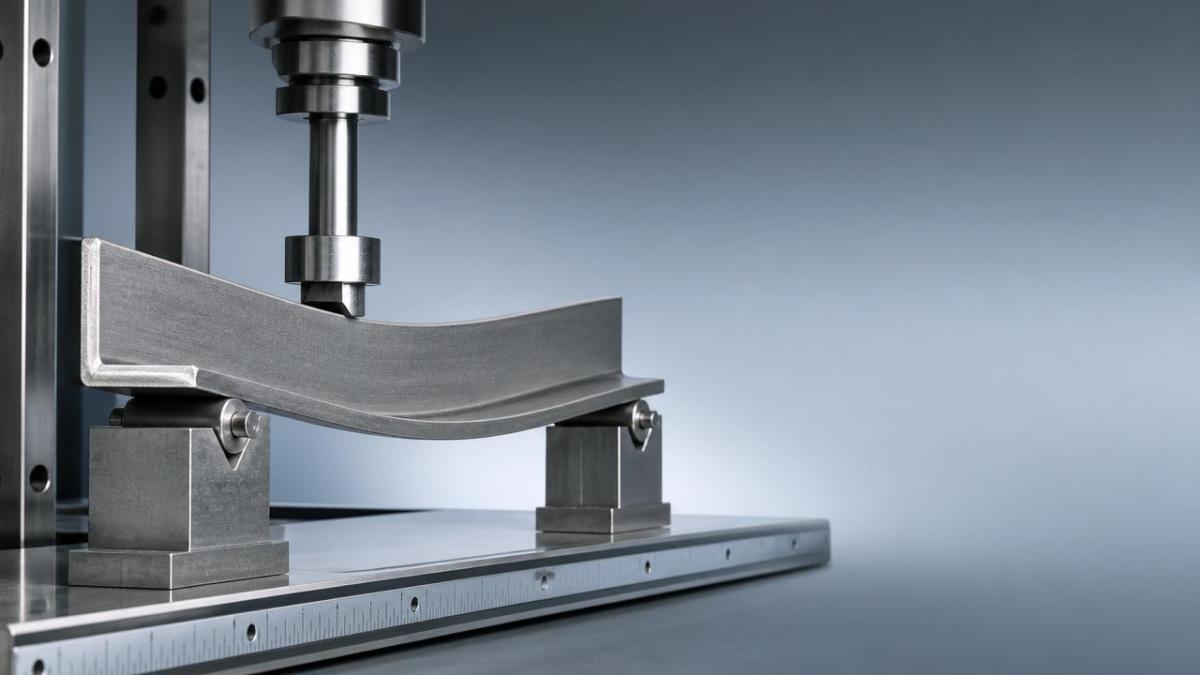

عند تقييم الأداء الإنشائي, يبرز سؤال شائع حول متى سيبدأ حديد الزاوية على شكل l في الانحناء تحت الحمل. تعتمد الإجابة على حجم المقطع, والسماكة, ودرجة الفولاذ, والبحر, واتجاه التحميل. بالنسبة للمقيّمين الفنيين, فإن فهم هذه العوامل ضروري لاختيار فولاذ زاوية موثوق يلبّي متطلبات القوة والسلامة والامتثال الخاصة بالمشروع.

ماذا يعني الانحناء بالنسبة لحديد الزاوية على شكل l؟

يبدأ الانحناء عندما يتجاوز الإجهاد المطبّق مقاومة المقطع للتشوه. ببساطة, ينحرف حديد الزاوية على شكل l تحت تأثير القوة وقد لا يستعيد شكله بالكامل.

هناك مرحلتان مهمتان. الأولى هي الانحناء المرن. يتحرك الفولاذ قليلًا لكنه يعود بعد إزالة الحمل. الثانية هي الانحناء اللدن. عند تلك النقطة, يظهر تغير دائم في الشكل.

هذا التمييز بالغ الأهمية في المنشآت الفولاذية. فقد يكون العنصر آمنًا من الانهيار, لكنه مع ذلك يفشل في حدود قابلية الخدمة لأن الانحراف المرئي يصبح غير مقبول.

بالنسبة لحديد الزاوية على شكل l, يكون سلوك الانحناء أكثر تعقيدًا من الفولاذ المسطح. إن عدم تساوي الصلابة في الاتجاهات المختلفة يجعل التوجيه مهمًا جدًا أثناء التصميم.

ما العوامل التي تحدد متى ينحني حديد الزاوية على شكل l تحت الحمل؟

تتفاعل عدة متغيرات معًا. لا توجد قيمة حمل واحدة تنطبق على كل مقطع من حديد الزاوية على شكل l. يمكن أن يختلف أداء المادة نفسها كثيرًا بعد تغير الحجم أو البحر.

1. أبعاد المقطع

عادةً ما تؤدي زيادة أطوال الأجنحة وزيادة السماكة إلى رفع مقاومة الانحناء. إذ يختلف أداء زاوية 50×50×5 mm كثيرًا عن زاوية 30×30×3 mm.

يعتمد التحكم في الصلابة على عزم العطالة. حتى الزيادة البسيطة في السماكة يمكن أن تحسن المقاومة بشكل ملحوظ, خاصة في البحور القصيرة والمتوسطة.

2. درجة الفولاذ

تؤثر مقاومة الخضوع في توقيت بدء الانحناء الدائم. إذ يمكن للفولاذ الإنشائي الأعلى درجة أن يتحمل إجهادًا أكبر قبل بدء التشوه اللدن.

ومع ذلك, فإن الفولاذ الأقوى لا يحل دائمًا مشكلة الانحراف المفرط. تعتمد الصلابة أساسًا على معامل المرونة والهندسة, وليس على مقاومة الخضوع فقط.

3. طول البحر

تنحني البحور غير المدعومة الأطول بسهولة أكبر بكثير. يرتفع الانحراف بسرعة مع زيادة البحر, وغالبًا ما يصبح العامل الحاسم قبل حدوث الخضوع.

4. نوع الحمل واتجاهه

يُحدث الحمل النقطي المتمركز إجهادًا مختلفًا عن الحمل الموزع بانتظام. كما يمكن أن يتسبب التحميل اللامركزي في ليّ المقطع أثناء انحنائه.

ولأن حديد الزاوية على شكل l غير متماثل, فإن التحميل عبر أحد الجناحين قد يؤدي إلى استجابة أضعف من المتوقع إذا تم اختيار الاتجاه بشكل غير مناسب.

5. تفاصيل الوصلات

تؤثر فتحات المسامير, ومواضع اللحام, وظروف تقييد النهايات في الأداء الفعلي. إذ ينحني مقطع الزاوية المسنود ببساطة أكثر من حالة النهايات المثبتة تحت الحمل نفسه.

كيف يمكنك تقدير ما إذا كان حديد الزاوية على شكل l سينحني أكثر من اللازم؟

تبدأ المراجعة العملية بثلاثة فحوصات: القوة, والانحراف, والاستقرار. ينبغي تقييم هذه الجوانب معًا لا بشكل منفصل.

• تحقق من عزم الانحناء المتوقع الناتج عن الحمل المطبق.
• قارن الإجهاد مع المقاومة المسموح بها أو التصميمية للفولاذ.
• راجع حدود الانحراف المطلوبة حسب المنشأ أو الكود.
• ضع في الاعتبار تأثيرات الليّ الجانبي والانبعاج الموضعي.

على سبيل المثال, قد يجتاز حديد زاوية خفيف على شكل l حسابات القوة الأساسية, لكنه مع ذلك قد يهبط بشكل مرئي في إطار, أو حامل, أو دعامة رف, أو قاعدة معدات.

إذا كان المقطع يتحمل اهتزازًا, أو صدمة, أو تحميلًا متكررًا, فيجب أن يكون هامش التصميم أكثر تحفظًا. فالخدمة الديناميكية تزيد من مخاطر التشوه طويل الأمد.

في كثير من مشاريع التصنيع, تكون الحماية من التآكل مهمة أيضًا. إذ يمكن لأداء السطح أن يطيل عمر الخدمة للملحقات, والدعامات, والعناصر الفولاذية الثانوية.

لتلبية احتياجات توريد الفولاذ ذات الصلة,يوفر S220GD Galvalume Steel Coil مقاومة قوية للتآكل الجوي ومقاومة ممتازة للحرارة.

تستخدم هذه المادة طلاءً مكوّنًا من 55% aluminium, و43.5% zinc, و1.5% silicon. وهي متاحة وفق المعايير ذات الصلة GB, ASTM, EN, وJIS.

يتراوح السمك النموذجي من 0.25 إلى 1.2 mm, مع طلاءات AZ30 إلى AZ150. وغالبًا ما يتم اختيارها عندما تكون هناك حاجة إلى متانة تتجاوز الصفائح المجلفنة القياسية.

متى يكون فشل حديد الزاوية على شكل l هو الأكثر احتمالًا في التطبيقات الفعلية؟

لا يعني الفشل دائمًا حدوث كسر مفاجئ. ففي معظم تطبيقات الفولاذ الإنشائي, تظهر مشكلات الانحناء أولًا على شكل انحراف مفرط, أو ليّ, أو اختلال في المحاذاة, أو إجهاد في الوصلات.

الحالات الشائعة عالية الخطورة

• بحور طويلة مع مقاطع زاوية رفيعة
• تحميل على جناح واحد من دون تدعيم مناسب
• حوامل كابولية تحمل أحمالًا مركزة
• مقاطع زاوية أُضعفت بفتحات قرب مناطق العزم الأقصى
• خدمة خارجية مع فقدان بسبب التآكل بمرور الوقت

قد يبدو رف الزاوية, أو دعامة شمسية, أو حافة إطار آلة, أو تشطيب درج أمرًا بسيطًا. لكن الاختيار السيئ للمقطع قد يسبب حركة غير مرغوبة أثناء الخدمة.

في المنشآت الأثقل, يكون تفاعل الانبعاج مهمًا أيضًا. إذ يمكن أن يؤدي الضغط المصحوب بالانحناء إلى تقليل السعة الفعالة لحديد الزاوية على شكل l بشكل كبير.

كيف يقارن حديد الزاوية على شكل l مع المقاطع الفولاذية الأخرى من حيث مقاومة الانحناء؟

يتميز حديد الزاوية على شكل l بأنه اقتصادي, وسهل التصنيع, ومتوفر على نطاق واسع. ومع ذلك, فإنه ليس دائمًا الخيار الأفضل عندما تكون السيطرة على الانحناء هي الأولوية القصوى.

إذا كانت مقاومة الانحناء أمرًا حاسمًا, فقد تتفوق مقاطع القنوات, أو الصناديق, أو الجوائز على حديد الزاوية على شكل l عند مستويات وزن متقاربة.

ومع ذلك, يظل فولاذ الزاوية خيارًا عمليًا وفعالًا من حيث التكلفة لقطع الوصلات, وتقوية الحواف, وتطبيقات الدعم المتوسطة.

ما الأخطاء التي تسبب أحكامًا غير صحيحة على الانحناء؟

تنتج كثير من مشكلات الانحناء عن افتراضات لا عن عيوب مادية. وتظهر بعض الأخطاء الشائعة بشكل متكرر في أعمال اختيار الفولاذ وتصنيعه.

1. تجاهل اتجاه الحمل والتعامل مع الزاوية على أنها متماثلة بالكامل.
2. فحص مقاومة الخضوع فقط, من دون التحقق من حدود الانحراف.
3. استخدام المقاس الاسمي مع إهمال تفاوتات السماكة الفعلية.
4. إغفال خصومات الفتحات, أو تأثيرات حرارة اللحام, أو فقدان التآكل.
5. الاختيار بناءً على العادة السابقة بدلًا من ظروف البحر والحمل الحالية.

ومن الأخطاء الأخرى تجاهل المعايير. ينبغي أن يتوافق اختيار الفولاذ الإنشائي مع متطلبات ASTM, EN, JIS, أو GB المعمول بها في منطقة المشروع.

ما الأسئلة الشائعة السريعة التي تساعد على تقييم حديد الزاوية على شكل l تحت الحمل؟

إن الوصول إلى إجابة موثوقة حول متى ينحني حديد الزاوية على شكل l تحت الحمل يتطلب أكثر من مجرد تقدير بسيط للوزن. فالهندسة, والدعم, والتوجيه, وظروف الخدمة الفعلية كلها عوامل مهمة.

وللحصول على نتائج أفضل, قارن خصائص المقطع بعناية, وتحقق من متطلبات الكود, وراجع كلًا من القوة والانحراف قبل الاختيار النهائي للفولاذ.

توفر Hongteng Fengda منتجات الفولاذ الإنشائي وحلولًا مخصصة لمشاريع البناء والصناعة والتصنيع العالمية. ويساعد الدعم القياسي ودعم OEM على تحسين الموثوقية والتحكم في مهل التسليم.

إذا كان تطبيقك يتضمن حديد زاوية على شكل l, أو فولاذ القنوات, أو الجوائز, أو المقاطع المشكلة على البارد, فإن المراجعة الفنية لمسار الحمل وكفاءة المقطع هي أفضل خطوة تالية.
