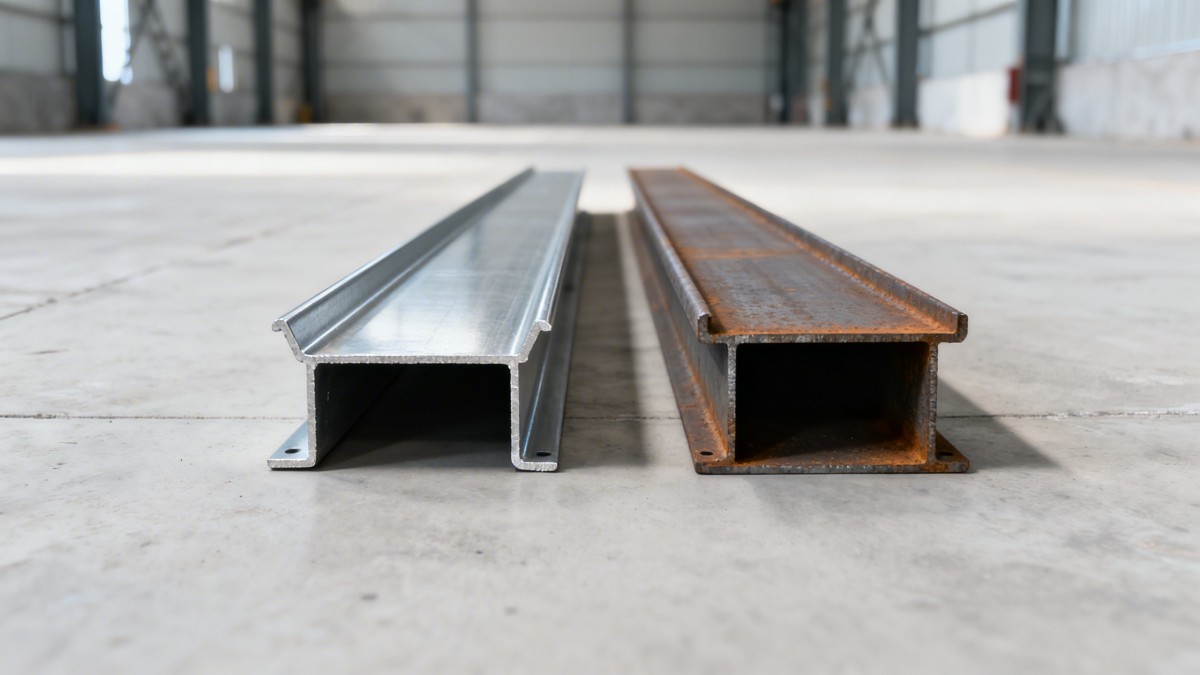

قد يبدو استبدال قطاع فولاذي إنشائي مُنهي على الساخن بآخر مشكل على البارد في التجميع بمثابة تبديل بسيط للمواد — ولكنه يحمل تداعيات كبيرة على تصميم الفولاذ الإنشائي، ودقة التركيب، والأداء طويل الأجل. تؤثر الاختلافات في التسامحات الأبعاد، ونهاية السطح، وتوزيع الإجهاد المتبقي، والسلوك الميكانيكي مباشرةً على حفر الفولاذ الإنشائي، والثني، والقطع، وقدرة التحمل. بالنسبة للمهندسين، وفرق المشتريات، ومديري المشاريع الذين يقيمون القطاعات الفولاذية المخصصة، فإن فهم هذه المفاضلات أمر بالغ الأهمية لتجنب إعادة العمل الميداني، أو مخاطر السلامة، أو فشل الامتثال — خاصة عند التوريد إلى الأسواق العالمية التي تتطلب معايير ASTM، أو EN، أو GB. توفر هونغتنج فنغدا إرشادات خبيرة لاختيار القطاعات الفولاذية الإنشائية المناسبة لتطبيقات الفولاذ الإنشائية الخاصة بك.

تأثيرات الدقة الأبعادية والتسامح في التجميع الميداني

تظهر القطاعات المنتهية على الساخن — والتي تُدرفل عادةً عند درجات حرارة تزيد عن 900°C — تسامحات أبعادية أوسع من نظيراتها المشكلة على البارد. وفقًا لـ ASTM A6/A6M، تسمح كمرات C المدرفلة على الساخن بتباين سمك ±1.5% وانحراف عرض الجناح ±2.0 مم، بينما تحافظ مقاطع C المشكلة على البارد (وفقًا لـ AISI S100 أو EN 10147) على تسامح سمك ±0.5% وتحكم هندسي ±0.8 مم. تؤثر هذه الدقة الأضيق بمقدار 2.5× مباشرةً على محاذاة ثقوب البراغي، وملاءمة وصلة اللحام، وسلامة اتصال العوارض الخشبية بالجمالونات.

في مباني الهياكل الفولاذية الواقعية، تزيد عدم المحاذاة التي تتجاوز 1.2 مم لكل نقطة اتصال من وقت اللحام الميداني بنسبة 35–40% وترفع خطر التصدع المبكر للإجهاد تحت أحمال الرياح الدورية. بالنسبة للمشاريع التي تستهدف شهادة LEED أو BREEAM، قد تثير مثل هذه الانحرافات تقارير عدم المطابقة أثناء عمليات تدقيق ضمان الجودة من طرف ثالث.

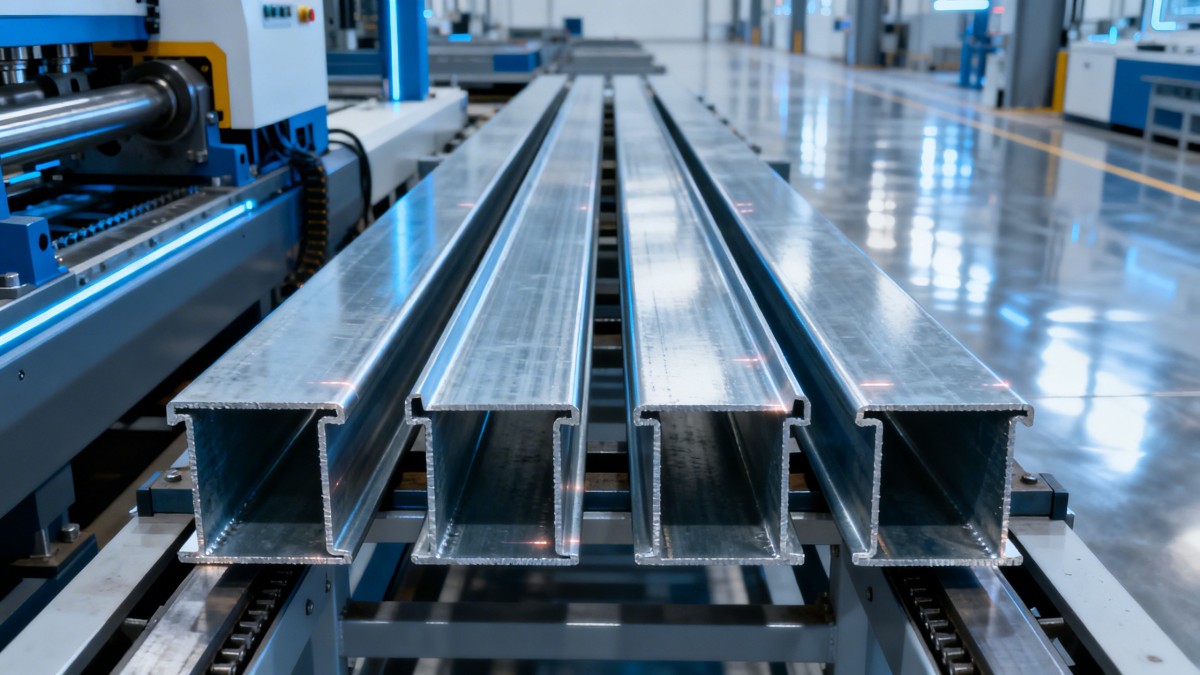

يستخدم خط إنتاج كمرة C المعدنية من هونغتنج فنغدا التشكيل بالدرفلة الباردة المتحكم به بواسطة CNC مع قياس ليزر في الوقت الفعلي، مما يضمن تكرار الأبعاد ضمن ±0.3% عبر أطوال 6–12 م — وهو أمر بالغ الأهمية لأنظمة تركيب العوارض الخشبية الآلية المستخدمة في مشاريع المستودعات في جنوب شرق آسيا.

يسلط الجدول الضوء على كيفية تقديم المقاطع المشكلة على البارد اتساقًا فائقًا — وهو أمر حيوي خاصة عند التكامل مع المكونات المجلفنة المثقبة مسبقًا أو خلايا اللحام الروبوتية. غالبًا ما تتطلب المشاريع في أمريكا الشمالية التي تستخدم تصاميم متوافقة مع AISC 360 كمرات C مشكلة على البارد لجدران الجيرتس بسبب سلوكها المتوقع في الارتداد أثناء تصنيع الثني.

السلوك الميكانيكي ومخاطر سلامة الهيكل

يُحفز التشكيل على البارد تصلب العمل وتدفق الحبيبات الاتجاهي، مما يزيد من قوة الخضوع بنسبة تصل إلى 25% مقارنة بدرجات الإنهاء على الساخن المكافئة. ومع ذلك، فإن هذا يقدم أيضًا إجهادات متبقية غير متجانسة — تتركز بالقرب من الانحناءات وحواف الجناح — مع وصول قيم الذروة إلى 300 ميجا باسكال. تظهر القطاعات المنتهية على الساخن إجهادًا متبقيًا شبه صفري بعد التبريد، مما يوفر استجابة مرنة أكثر خطية تحت أحمال الخدمة.

عند الاستبدال دون إعادة حساب صلابة الاتصال أو معاملات الانبعاج، قد تظهر مقاطع C المنتهية على الساخن أداءً أقل في مقاومة الانبعاج الالتوائي الجانبي — خاصة في العوارض الخشبية للسقف التي تمتد لأكثر من 6 م. يتطلب EN 1993-1-3 صراحةً طرق تحقق منفصلة للاستقرار للمقاطع المشكلة على البارد مقابل المدرفلة على الساخن، مع اختلاف عوامل التخفيض بنسبة تصل إلى 18% للتكوينات ذات الجدران الرقيقة.

لصناعة الآلات الخفيفة — حيث تعمل كمرة C المعدنية كأذرع دعامة وإطارات آلات — توفر المقاطع المشكلة على البارد صلابة التواء أعلى (تصل إلى 40% أكبر من نظيراتها المدرفلة على الساخن بنفس الكتلة)، مما يقلل من التآكل الناتج عن الاهتزاز في خطوط الأتمتة عالية الدورات.

اعتبارات المشتريات والامتثال عبر الأسواق العالمية

يجب على فرق المشتريات التحقق ليس فقط من درجة المادة الأساسية (مثل Q235 مقابل A36) ولكن أيضًا المعيار المنتج المطبق: تتبع القطاعات المنتهية على الساخن ASTM A6/A6M أو GB/T 706، بينما تلتزم المنتجات المشكلة على البارد بـ AISI S100، أو EN 10147، أو GB/T 6725. تتطلب هيئات التصديق — بما في ذلك BV، وSGS، وهيئات CE المبلغ عنها — تقارير اختبار المطاحن التي تحدد طريقة التشكيل، حيث تؤثر على إمكانية التتبع وأهلية الإعفاء تحت إدارة جودة اللحام ISO 3834.

تحتفظ هونغتنج فنغدا بخطوط إنتاج معتمدة مزدوجة، مما يتيح التبديل السلس بين عمليات الدرفلة الساخنة والباردة دون تغيير مخزون المواد الخام. تتضمن جميع شحنات كمرة C المعدنية شهادات مطاحن EN 10204 3.1 مع تعيين صريح "مدرفل على البارد" أو "مدرفل على الساخن" — مما يزيل تأخيرات التخليص الجمركي في أسواق الاتحاد الأوروبي أو مجلس التعاون الخليجي حيث تؤدي أخطاء التصنيف إلى فرض غرامات رسوم استيراد بنسبة 12–18%.

يشرح هذا الاختلاف التنظيمي سبب تورط أكثر من 68% من شحنات الفولاذ المرفوضة في موانئ دبي عام 2023 في وثائق عملية التشكيل المصنفة بشكل خاطئ — وليس عيوب التركيب الكيميائي. يدعم فريق امتثال التصدير في هونغتنج فنغدا العملاء بمراجعة الوثائق قبل الشحن وتخطيط المعايير الإقليمية.

متى يمكن تبرير الاستبدال *بشروط*

قد يكون الاستبدال مقبولاً في الهياكل الثانوية غير الحرجة — مثل دعامات الفواصل الداخلية أو قضبان تركيب المعدات — بشرط تحقيق ثلاثة شروط: (1) موافقة المهندس الإنشائي التي تؤكد عدم تغيير افتراضات مسار الحمل؛ (2) التحقق الميداني للأبعاد الفعلية مقابل رسومات الورشة (وليس فقط الأحمال الاسمية)؛ و(3) تأكيد أن جميع خدمات المعالجة — الثني، والثقب، واللحام — متوافقة مع ملف الإجهاد المتبقي للقطاع المستبدل.

تقدم هونغتنج فنغدا استشارة فنية مجانية لتقييمات جدوى الاستبدال، بما في ذلك فحوصات الانبعاج المحلي القائمة على FEA وتحليل تراكم التسامح لتجميعات المكونات المتعددة. يبلغ وقت التسليم النموذجي لتقارير التحقق الهندسي 3–5 أيام عمل، بدعم من اختبارات المختبر المعتمدة بـ ISO/IEC 17025.

لتطبيقات العوارض الخشبية وكمرات الجدران، توفر كمرة C المعدنية المشكلة على البارد لدينا نسبة وزن إلى قوة محسنة: 12.5 كجم/م لمقطع 200×75×2.5 مم مقابل 15.8 كجم/م للمدرفل على الساخن المكافئ، مما يقلل من بصمة الكربون للنقل بنسبة 21% لكل حمولة حاوية.

خطوات قابلة للتنفيذ لفريق مشروعك

قبل إتمام أي استبدال للقطاع، تحقق عبر هذه النقاط الخمس:

• تأكد مما إذا كانت حسابات التصميم الأصلية تشير إلى خصائص المقطع المشكل على البارد (مثل العرض الفعال وفقًا للملحق A من EN 1993-1-3)
• تحقق من أن أجهزة الاتصال الحالية (مثل البراغي ذاتية الحفر، وزوايا المشبك) مصنفة لصلابة القطاع المستبدل وسماكة الطلاء
• تحقق مما إذا كانت تصنيف مقاومة الحريق يعتمد على عامل القسم (A/V) — عادةً ما يكون للأشكال المشكلة على البارد نسبة A/V أعلى بنسبة 15–22%
• تأكد من توافق درجة حرارة حمام الجلفنة: تتحمل المقاطع المنتهية على الساخن غمرًا بدرجة 450–480°C؛ قد تتشوه المشكلة على البارد فوق 420°C
• تحقق من أن دليل معدات OEM يسمح بالاستبدال — خاصةً لكمرات مسار الرافعة أو أنظمة التدعيم الزلزالي

تدعم هونغتنج فنغدا الشركاء العالميين بمراجعات هندسية سريعة الاستجابة، وإنتاج عينات مخصصة (وقت التسليم: 7–10 أيام)، وشهادات معايير مزدوجة (مثل ASTM + GB + EN). اتصل بفريق المبيعات الفني لدينا اليوم لطلب تقييم توافق قطاع مجاني لطلب الفولاذ الإنشائي التالي.
