هل تشعر بالحيرة من قراءات مقياس الأسلاك الفولاذية، خاصةً عندما لا يتطابق مقياس AWG مع قياسات قضبان الفولاذ المطلية أو المجدولة أو عالية الشد؟ لست وحدك. سواء كنت تبحث عن أسلاك فولاذية مرنة للأسوار، أو أنابيب فولاذية خفيفة الوزن للهياكل الفولاذية الجاهزة، أو صفائح مجلفنة للأسقف، فإن سوء تفسير المقياس قد يؤثر على السلامة الهيكلية، وحسابات وزن الأنابيب الفولاذية، والامتثال لمواصفات ASTM/EN لدرجات الفولاذ الإنشائي. بصفتها موردًا موثوقًا لعوارض H وأنابيب الفولاذ من الصين، توضح شركة هونغتنغ فينغدا سبب عدم ملاءمة مقياس AWG للأسلاك غير الصلبة، وكيف تضمن دقة قياس الأسلاك الفولاذية، وقطر قضبان الفولاذ، ومواصفات الأنابيب المجلفنة السلامة، والتحكم في التكاليف، وكفاءة المشروع.

لماذا لم يتم تصميم مقياس AWG لأسلاك الفولاذ الإنشائي؟

طُوّر نظام قياس الأسلاك الأمريكي (AWG) في القرن التاسع عشر للموصلات الصلبة الدائرية غير الحديدية، وخاصة النحاس والألومنيوم، المستخدمة في التطبيقات الكهربائية. يُحدد مقياسه اللوغاريتمي مساحة المقطع العرضي بناءً على تخفيضات السحب المنتظمة، بافتراض شكل دائري مثالي وعدم وجود طلاء سطحي. عند تطبيقه على الفولاذ، وخاصةً الفولاذ المطلي أو المجدول أو الفولاذ المسحوب على البارد عالي القوة، يصبح رقم AWG مُضللاً. قد يبلغ قطر سلك فولاذي مجلفن من نوع 12 AWG حوالي 2.5 مم، بينما لا تتجاوز مساحة مقطعه العرضي المعدني الفعلي 1.8 مم تقريبًا، وذلك بسبب سُمك طبقة الزنك (عادةً ما بين 45 و65 ميكرومتر لكل جانب) والفجوات الهوائية بين الأسلاك.

يؤثر هذا التباين بشكل مباشر على قدرة تحمل الأحمال: فقوة الشد تعتمد على صافي مساحة المعدن، وليس على غلافه الخارجي. على سبيل المثال، قد لا يوفر سلك فولاذي مجلفن بقطر اسمي 3.2 مم ومصنف "10 AWG" سوى 72% من قوة الخضوع المتوقعة من موصل نحاسي صلب حقيقي بنفس القطر الخارجي (10 AWG). في التطبيقات الإنشائية - مثل قضبان الشد في الهياكل الفولاذية الخفيفة أو دعامات الكابلات لأنظمة القنوات المعدنية الجاهزة - يُعرّض هذا الخطأ المستخدم لخطر عدم مطابقة المواصفات وتشوه الزحف على المدى الطويل.

علاوة على ذلك، يفتقر نظام AWG إلى آليات لتراكم التفاوتات. يحدد معيار ASTM A475 تفاوتًا في القطر قدره ±0.05 مم لأسلاك الفولاذ المجلفن، بينما يسمح معيار EN 10218-2 بتفاوت قدره ±0.07 مم للأنواع المسحوبة على البارد عالية الكربون. تفترض جداول AWG اتساقًا قدره ±0.01 مم، وهو أمر غير قابل للتحقيق في أسلاك الفولاذ الإنشائية المنتجة بكميات كبيرة. الاعتماد على نظام AWG وحده يُؤدي إلى انحراف المواصفات بين الدفعات، خاصةً عند التوريد من مصانع متعددة في آسيا أو أوروبا أو أمريكا الشمالية.

كيف يتم تحديد مواصفات أسلاك الصلب الإنشائية فعلياً

تُعطي المعايير العالمية لأسلاك الفولاذ الإنشائي الأولوية للدقة في الأبعاد، والجودة المعدنية، والأداء الوظيفي، وليس لأرقام المقاييس التقليدية. وتشمل المواصفات الرئيسية ما يلي:

• القطر (مم): تم قياسه عن طريق قياس الميكرومتر بالليزر في ثلاث نقاط على طول 1 متر؛ تم الإبلاغ عنه كمتوسط ± التفاوت (على سبيل المثال، 4.0 ± 0.03 مم).
• قوة الشد (ميجا باسكال): الحد الأدنى للقيمة المضمونة لكل ASTM A510 (الفولاذ الكربوني) أو ASTM A82 (السلك المسحوب على البارد)، ويتراوح من 400 ميجا باسكال (درجة Q195) إلى 1770 ميجا باسكال (سلك زنبركي عالي الكربون).
• كتلة طلاء الزنك (جم/م²): تم التحقق منها عن طريق التحليل الوزني وفقًا لمعيار ASTM A90/A90M - وهو أمر بالغ الأهمية لمقاومة التآكل في البيئات الساحلية أو الصناعية.
• تكوين الجدائل: يتم تحديده من خلال عدد الجدائل × قطر السلك الفردي (على سبيل المثال، 7 × 1.2 مم للجدال المسبق الإجهاد المكون من 7 أسلاك)، مع تحديد طول اللف وفقًا لمعيار ISO 2041.

بالنسبة للمكونات المصنعة مثل المدادات أو عوارض الجدران التي تستخدم وصلات مقواة بالأسلاك، تقوم شركة هونغتنغ فينغدا بمراجعة مواصفات الأسلاك وفقًا للمعيارين GB/T 700 (الفولاذ الإنشائي الكربوني) و EN 10025-2 (الدرجات من S235 إلى S355) لضمان التوافق الميكانيكي. وهذا يمنع حدوث الكسر الهش في مناطق اللحام أو نقاط التثبيت بالمسامير نتيجةً لاختلاف خصائص الليونة أو الصلابة.

يوضح هذا الجدول سبب ضرورة اعتماد المهندسين عند تحديد مواصفات الأسلاك المستخدمة في التثبيت الهيكلي أو الأنظمة المركبة على القياسات المطلقة، وليس على مكافئاتها من حيث المقياس. فانحراف بسيط في القطر بمقدار 0.1 مم فقط يُغير مساحة المقطع العرضي بنسبة 5%، مما يؤثر بشكل مباشر على حسابات الإجهاد المسموح به وفقًا للمعيار الأوروبي EN 1993-1-1.

معايير الاختيار الحاسمة لفرق المشتريات

يجب على متخصصي المشتريات الذين يقومون بتقييم موردي أسلاك الصلب التحقق من أربعة معايير غير قابلة للتفاوض:

1. تقارير اختبار المطاحن (MTRs) المعتمدة وفقًا لمعيار ISO/IEC 17025، والتي تسرد نتائج اختبار الشد الفعلية - وليس فقط الدرجات المعلنة.
2. إمكانية التتبع البُعدي : كل دفعة من اللفائف مختومة برقم التسخين وتاريخ الإنتاج والقطر المقاس في ثلاثة مواضع محورية.
3. اختبار التصاق الطلاء وفقًا لمعيار ASTM D3359 (الخطوط المتقاطعة) أو EN ISO 2409 - إلزامي للأسلاك المجلفنة المستخدمة في المناخات الرطبة.
4. اتساق التسليم : ≤2% تباين في القطر وقوة الشد عبر 10 دفعات إنتاج متتالية (تم التحقق من ذلك من خلال تدقيق متجدد لمدة 3 أشهر).

تحافظ شركة هونغتنغ فينغدا على هذه المعايير في جميع المكونات الهيكلية المتعلقة بالأسلاك، بما في ذلك قنوات معدنية مصنعة حسب الطلب مزودة بأكمام تثبيت أسلاك مدمجة. وقد أفاد عملاؤنا في المملكة العربية السعودية وفيتنام بانخفاض حوادث إعادة العمل الميداني بنسبة 37% عند تثبيت مواصفات الأسلاك وفقًا للأبعاد المعتمدة من المصنع بدلاً من الاعتماد على تقديرات AWG.

متى يُستخدم جهاز AWG، ومتى يجب تجنبه تمامًا؟

لا يزال استخدام مقياس AWG محدودًا في حالتين ضيقتين: (1) التسعير الأولي للتطبيقات غير الإنشائية منخفضة المخاطر، مثل الأسوار المؤقتة للمواقع (حيث يكفي سلك مجلفن بمقياس 10-14 AWG)، و(2) الربط الداخلي بين مكتبات برامج التصميم بمساعدة الحاسوب (CAD) القديمة التي تفتقر إلى حقول الأقطار المترية. مع ذلك، لا يجوز استخدامه مطلقًا في المستندات الهندسية الرسمية، أو عقود الشراء، أو قوائم فحص الجودة.

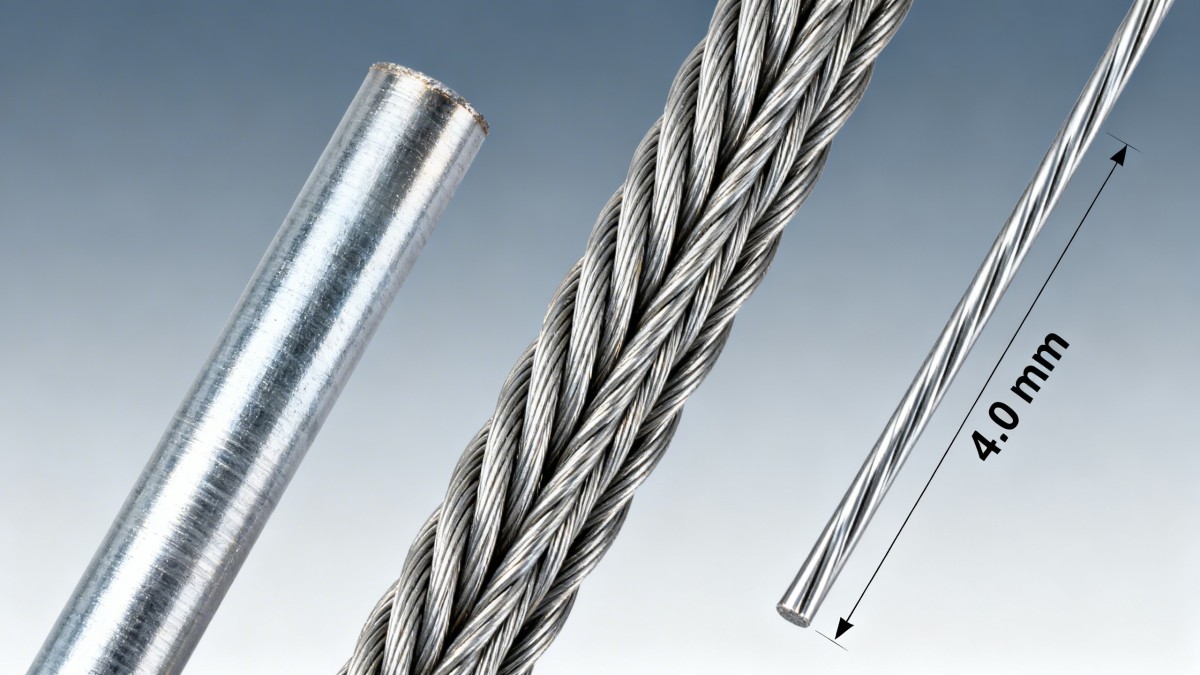

بدلاً من ذلك، حدد المواصفات باستخدام صيغة ثنائية: على سبيل المثال، "قطر 4.0 مم (±0.03 مم)، درجة Q235B وفقًا للمعيار GB/T 700، مجلفن بالغمس الساخن بوزن 60 جم/م² كحد أدنى". هذا يزيل أي لبس في سلاسل التوريد العالمية. بالنسبة للمشترين الذين يديرون مشاريع متعددة المناطق - من أونتاريو إلى عُمان - نوفر أوراق مواصفات ثنائية اللغة (الإنجليزية + العربية/التايلاندية/الفيتنامية) مع حواشي سفلية متوازية لتحويل AWG إلى مم - للاستخدام المرجعي فقط، وليس للامتثال.

يقوم فريق ضمان الجودة لدينا بإجراء فحص شامل بنسبة 100% على جميع الشحنات الواردة، بما في ذلك فحص قطر الأسلاك (باستخدام جهاز قياس الملامح Mitutoyo SJ-210)، واختبار قوة الشد (باستخدام جهاز ZwickRoell Z100)، وقياس سمك الطلاء (باستخدام جهاز Elcometer 456). وتتضمن كل شحنة تقارير من جهة خارجية معتمدة من SGS تُثبت مطابقة المنتج لمتطلبات ASTM A510 الفئة الأولى و EN 10218-2 النوع B.

خطوات عملية للتخلص من الارتباك في استخدام المقاييس

لتجنب أخطاء المواصفات قبل مرحلة طلب عروض الأسعار، اتبع هذا البروتوكول المكون من 5 خطوات:

1. قم بتحديد أحمال التطبيق وفقًا للحد الأدنى المطلوب من قوة الشد (على سبيل المثال، 1200 ميجا باسكال لأسلاك التدعيم الزلزالي).
2. اختر درجة المادة الأساسية (Q235B للاستخدام العام؛ Q345B للعقد ذات الإجهاد العالي).
3. احسب المقطع العرضي المعدني المطلوب باستخدام رموز التصميم (AISC 360، Eurocode 3).
4. قم بالتحويل إلى القطر الاسمي، مع إضافة هامش سماحية قدره 0.05 مم للطلاء.
5. حدد نوع الطلاء وكتلته وطريقة اختبار الالتصاق في وثائق الشراء.

تدعم شركة هونغتنغ فينغدا سير العمل هذا من خلال استشارات فنية مجانية، حيث يقوم مهندسونا بمراجعة الرسومات الهيكلية، والتحقق من نقاط دمج الأسلاك في تجميعات قنوات الصلب، وإعداد حزم المواصفات المتوافقة خلال 48 ساعة عمل. وبفضل خبرتنا التي تزيد عن 12 عامًا في التصدير إلى 32 دولة، وإنتاجنا الحاصل على شهادة ISO 9001:2015، نساعد فرق المشتريات على تقليل مخاطر التوريد مع ضمان استيفاء كل ملليمتر للمعايير الحرجة للمشروع.

هل أنت مستعد لاستبدال التخمين بالدقة المضمونة؟ اتصل بشركة هونغتنغ فينغدا اليوم للحصول على مراجعة مخصصة لمواصفات الأسلاك ومجموعة التحقق من صحة العينات - بما في ذلك تقارير الاختبارات الميكانيكية المعتمدة، وتقارير التحقق من الأبعاد، وبيانات اختبار التصاق الجلفنة.
