قبل القطع أو اللحام أو التركيب، يجب على فرق صيانة ما بعد البيع دائمًا تأكيد الأبعاد الرئيسية للأنابيب الفولاذية لتجنب مشكلات الملاءمة، وإعادة العمل، وفترات التوقف المكلفة. من القطر الخارجي وسماكة الجدار إلى سماحية الطول وحالة الأطراف، تؤثر كل تفصيلة في دقة الاستبدال والأداء طويل الأمد. يوضح هذا الدليل الأبعاد الأكثر أهمية قبل التصنيع وكيف يساعد التوريد الموثوق في الحفاظ على الجودة عبر التطبيقات الإنشائية الصعبة.

بالنسبة إلى موظفي صيانة ما بعد البيع، لا تتمثل القضية الأساسية ببساطة في معرفة الأبعاد القياسية للأنابيب الفولاذية. بل تتمثل في التأكد من أن الأنبوب البديل سيتناسب مع التجميعة الحالية، ويؤدي تحت الأحمال نفسها، ويتجنب التأخيرات غير المتوقعة بمجرد بدء التصنيع. في العمل الميداني العملي، حتى عدم التطابق البسيط في القطر أو سماكة الجدار أو الاستقامة أو تجهيز الأطراف يمكن أن يحول إصلاحًا روتينيًا إلى حدث توقف.

لهذا السبب، فإن القرار الأهم قبل التصنيع هو التحقق وليس الافتراض. غالبًا ما تعمل فرق الصيانة اعتمادًا على رسومات قديمة أو عينات متآكلة أو معايير مختلطة أو طلبات استبدال عاجلة. في هذه الحالات، يساعد التحقق من الأبعاد الصحيحة بالترتيب الصحيح على تقليل مخاطر التركيب وأخطاء اللحام وعمليات الشراء المتكررة.

ما أبعاد الأنابيب الفولاذية الأكثر أهمية قبل التصنيع؟

عندما يبحث الناس عن أبعاد الأنابيب الفولاذية، فإنهم عادة يريدون أكثر من مجرد جدول. إنهم بحاجة إلى معرفة الأبعاد التي تؤثر فعليًا في القطع والربط وأداء التحمل والاستبدال الميداني. بالنسبة لأعمال الصيانة، يجب دائمًا التحقق من العناصر التالية قبل بدء التصنيع.

1. القطر الخارجي أو الأبعاد الخارجية. هذا هو أول بُعد يجب تأكيده لأنه يؤثر في الملاءمة مع المشابك والأكمام والشفاه والوصلات والأقواس والواجهات الإنشائية الحالية. بالنسبة للأنابيب المستديرة، يعد القطر الخارجي أمرًا حاسمًا. وبالنسبة للأنابيب المربعة أو المستطيلة، فإن العرض والارتفاع الخارجيين مهمان بالقدر نفسه لأنهما يحددان ما إذا كان الجزء البديل سيتوافق مع الإطار الأصلي.

2. سماكة الجدار. تؤثر سماكة الجدار مباشرة في القوة وسلوك اللحام والوزن وسماحية التآكل. قد يفشل الأنبوب ذو المقاس الخارجي الصحيح ولكن بسماكة جدار غير صحيحة أثناء الخدمة أو يسبب مشكلات في اللحام. وفي بيئات الصيانة، تهم سماكة الجدار أيضًا لأن العديد من التجميعات الأقدم فقدت بالفعل جزءًا من المقطع بسبب التآكل أو الاهتراء، مما يجعل المقارنة الدقيقة ضرورية.

3. القطر الداخلي، عندما تتطلبه الوظيفة. ليست كل مهمة تحتاج إلى قطر داخلي، لكن بعض المهام تحتاج إليه. إذا كان الأنبوب ينقل تدفقًا أو يحتوي على كابلات أو يستقبل إدخالات أو يركب فوق جزء متزاوج، تصبح الخلوصات الداخلية مهمة. في هذه الحالات، لا يكفي الاعتماد فقط على المقاس الخارجي، خاصة إذا كان اختلاف سماكة الجدار يؤثر في المساحة الداخلية القابلة للاستخدام.

4. الطول وسماحية القطع. تحدث العديد من مشكلات الاستبدال لأن الفرق تركز على مقاس المقطع لكنها تتجاهل طول القطع الفعلي والسماحية. فالأنبوب الذي يزيد طوله ببضعة مليمترات فقط قد يؤدي إلى تجميع قسري أو تشوه أو عدم محاذاة عند الوصلات المثبتة بالمسامير والملحومة. بالنسبة للاستبدالات الميدانية، يجب التحقق من الطول الإجمالي مع أي أبعاد للفتحات أو الثقوب أو الشقوق أو إزاحة الأطراف.

5. الاستقامة والالتواء. غالبًا ما يتم التغاضي عن الاستقامة حتى يبدأ التركيب. يكون من الصعب محاذاة الأنابيب المنحنية أو الملتوية وقد تتطلب إعادة عمل في الموقع. وهذا مهم بشكل خاص للأعضاء الطويلة المستخدمة في الإطارات والدعامات والحواجز والمنصات وهياكل المعدات.

6. حالة الأطراف. يجب فحص الأطراف للتحقق من القطع المربع أو الشطف أو التشكيل أو اللولبة أو التضييق أو أي تجهيز آخر. قد يوقف مقاس الأنبوب الصحيح مع تفاصيل طرف غير صحيحة عملية التصنيع أيضًا. تؤثر حالة الأطراف مباشرة في جودة اللحام وسرعة التجميع والتحكم النهائي في الأبعاد.

لماذا تؤدي الأخطاء البسيطة في الأبعاد إلى مشكلات صيانة كبيرة

عادة ما يتم تقييم فرق صيانة ما بعد البيع بناءً على سرعة الاستجابة وجودة الإصلاح وزمن تشغيل المعدات. وهذا يعني أن الأخطاء البعدية مكلفة بطرق تتجاوز هدر المواد. فقد يؤدي عدم تطابق الأنابيب إلى تأخير جداول إعادة التشغيل وزيادة ساعات العمل وإثارة مخاوف تتعلق بالسلامة والإضرار بالثقة بين فرق الخدمة والمستخدمين النهائيين.

على سبيل المثال، إذا كان القطر الخارجي أكبر قليلًا من اللازم، فقد لا يتناسب الأنبوب مع مشبك أو كم موجود. وإذا كانت سماكة الجدار أرق من المتوقع، فقد ينجح الإصلاح في الفحص البصري لكنه يفشل تحت الحمل. وإذا كان طول القطع قصيرًا، فقد تفرض الفجوة تعديلات في اللحام الميداني تضعف الوصلة أو تغير الهندسة. هذه ليست مشكلات نظرية. إنها أسباب شائعة لإعادة العمل في تصنيع الصيانة.

كما تصبح الأخطاء البعدية أكثر خطورة عندما تتضمن المشاريع معايير مختلطة مثل ASTM و EN و JIS و GB. قد يبدو المقاس الاسمي مألوفًا على الورق لكنه يختلف في السماحية الفعلية أو شكل المقطع أو الوزن لكل متر. ويمكن أن يكون التوريد العالمي ميزة، ولكن فقط عندما يؤكد المشتري الأبعاد مقابل التطبيق المقصود بدلًا من الاعتماد على اصطلاحات التسمية وحدها.

كيف يجب على فرق الصيانة التحقق من أبعاد الأنابيب الفولاذية خطوة بخطوة

يساعد سير عمل تحقق عملي الفرق على التحرك بسرعة أكبر من دون زيادة المخاطر. وأفضل نهج هو تأكيد الأبعاد على مراحل، بدءًا من الأبعاد التي تؤثر في الملاءمة المادية، ثم التحقق من التفاصيل التي تؤثر في التصنيع وعمر الخدمة.

ابدأ بالتطبيق. اسأل ما الذي يفعله الأنبوب في التجميعة. هل هو حامل للأحمال أم وقائي أم إنشائي أم زخرفي أم يُستخدم كغلاف؟ هل يتصل بصفائح أو ألواح تدعيم أو إطارات قاعدة أو مفصلات أو معدات ميكانيكية؟ تحدد الوظيفة الأبعاد الحرجة والأبعاد الثانوية.

تحقق من مصدر المرجع الأصلي. إذا كانت لديك رسومات تصنيع، فقارنها بالقياسات الميدانية. وإذا كان لديك فقط جزء عينة، فافحصه بحثًا عن الاهتراء والتآكل والتشوه وتعديلات الإصلاح السابقة. قد لا تعكس الأنابيب القديمة المستخدمة حاليًا مقاس التصميم الأصلي بدقة بعد الآن.

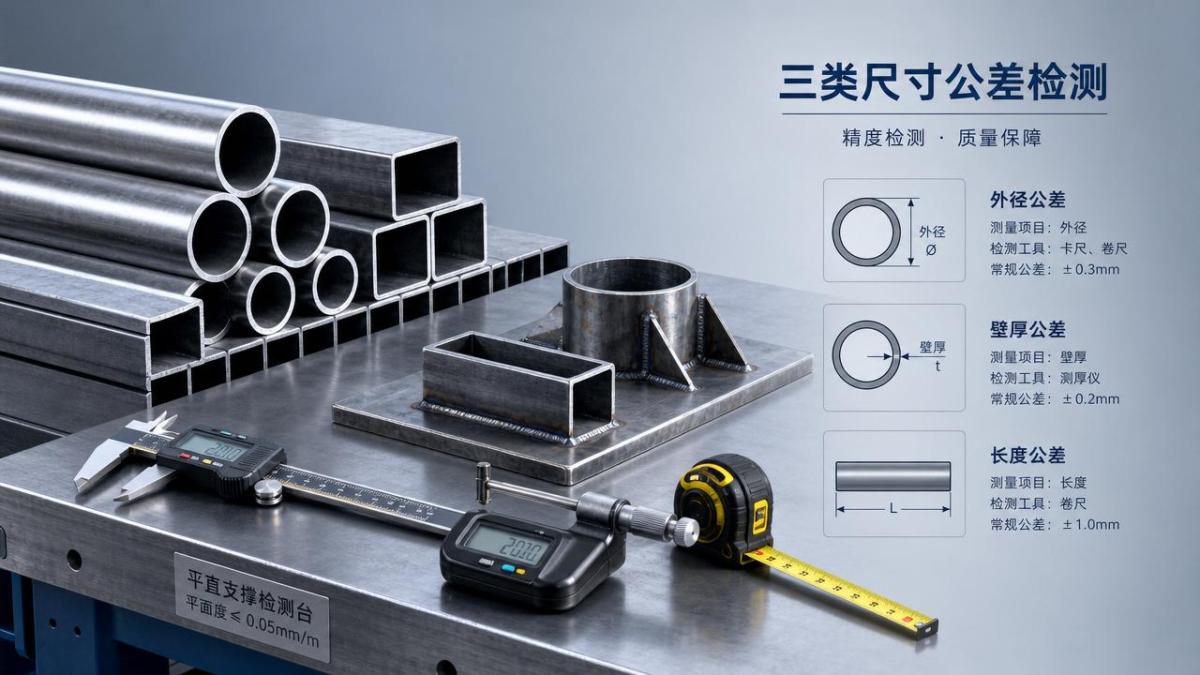

قس الأبعاد الرئيسية. بالنسبة للأنابيب المستديرة، أكد القطر الخارجي وسماكة الجدار والطول. وبالنسبة للأنابيب المستطيلة أو المربعة، قس العرض والارتفاع وسماكة الجدار وحالة الزوايا. استخدم أدوات مناسبة مثل القدمة ذات الورنية ومقاييس السماكة فوق الصوتية وأشرطة القياس والمسطرة المستقيمة حسب حالة الجزء.

راجع السماحيات. لا يخبرك البعد الاسمي وحده بالقصة كاملة. غالبًا ما يعتمد استبدال الصيانة على ما إذا كانت سماحية الإنتاج الفعلية مقبولة بالنسبة إلى الهيكل الحالي. وإذا كان يجب أن يتزاوج الأنبوب مع تجميعة ثابتة، فينبغي مناقشة حدود السماحية مع المورد قبل التصنيع.

تحقق من خصائص التصنيع. أكد الثقوب والفتحات والشقوق وأشكال التشكيل وشطفات الأطراف وفجوات اللحام. قد تكون هذه التفاصيل أكثر أهمية من المقاس الأساسي للأنبوب لأنها تحدد ما إذا كان الجزء المصنّع سيتم تركيبه بسلاسة من دون تعديل في الموقع.

أكد درجة المادة والمعيار. يجب عدم فحص الأبعاد بمعزل عن خصائص المادة. فالأنابيب ذات المقاس الصحيح ولكن بدرجة غير صحيحة قد تكون لها مقاومة خضوع أو قابلية لحام أو أداء تآكل مختلف. بالنسبة للإصلاحات الإنشائية والصناعية، يجب أن يتطابق البعد والدرجة مع متطلبات الخدمة الفعلية معًا.

ما الذي يجب التحقق منه عند استبدال الأنابيب في الهياكل الحالية

تختلف أعمال الاستبدال عن التصنيع الجديد لأن الهيكل المحيط موجود بالفعل. يجب على فريق الصيانة جعل الأنبوب الجديد ملائمًا لنظام قد يكون قد تحرك أو اهترأ أو تآكل أو تم تعديله بمرور الوقت. في هذه الحالات، يجب أن يشمل التحقق من الأبعاد بيئة التزاوج، وليس الأنبوب نفسه فقط.

تحقق من المسافات بين الدعامات ومراكز ثقوب المسامير ومناطق ارتكاز اللحام وأي مكونات فولاذية متصلة. وابحث عن تراكمات الطلاء أو التشوه أو تراكم السماحيات من التجميعة الأصلية. في التركيبات الأقدم، قد يكون رسم التصميم صحيحًا بينما يكون الهيكل الفعلي قد تحرك عن هندسته الاسمية. ولهذا السبب يعد القياس الميداني مهمًا جدًا.

ومن المفيد أيضًا مراجعة ما إذا كان الجزء البديل يحتاج إلى مقاومة تآكل محسّنة. ففي بعض سيناريوهات الصيانة، تتفاعل الأنابيب مع الصفائح أو الألواح أو الأغطية الواقية المعرضة للبيئات الخارجية أو الصناعية. وعندما تتضمن هذه التجميعات مناطق معرضة للتآكل، فقد يتم تحديد مواد مرتبطة مثلألواح فولاذية مجلفنة للحواجز أو الأغطية أو مكونات الدعم. ومع نطاقات سماكة من 0.12 mm إلى 6.00 mm، وعروض من 600 mm إلى 1500 mm، وأطوال قابلة للتخصيص من 1 m إلى 12 m، يمكن لهذه المواد دعم التوافق الإنشائي مع تحسين مقاومة التآكل الجوي في تطبيقات البناء والنقل والطاقة والصناعة.

بالنسبة إلى مشتري الصيانة، يهم هذا الأمر لأن الاتساق البعدي لا يتعلق بالأنابيب فقط. بل يتعلق بكيفية دمج الأنبوب مع منتجات الفولاذ الإنشائي المجاورة والملحقات المصنّعة والعناصر الواقية. وإذا تم توريد الصفائح والأقواس والأغطية من مورد يتمتع بإنتاج مضبوط ومعايير معترف بها مثل ASTM و EN و JIS و GB، تصبح المواءمة البعدية أسهل عبر حزمة الإصلاح بأكملها.

الأخطاء الشائعة عند تفسير أبعاد الأنابيب الفولاذية

أحد الأخطاء المتكررة هو الخلط بين المقاس الاسمي والمقاس الفعلي المقاس. يحدث هذا كثيرًا عندما يطلب موظفو الصيانة مواد الاستبدال بسرعة بناءً على أوصاف الأجزاء القديمة أو لغة الورشة غير الرسمية. قد لا يعكس الملصق الاسمي البعد الخارجي الدقيق أو سماكة الجدار أو المعيار المطلوب للمهمة.

ومن الأخطاء الأخرى افتراض أن جميع الأنابيب ذات الأبعاد الخارجية نفسها ستؤدي الأداء نفسه. في الواقع، يمكن أن تؤثر التغييرات في سماكة الجدار ونصف قطر الزاوية والدرجة ومعيار التصنيع في كل من التصنيع وسلوك الخدمة. قد يبدو أنبوبان متشابهين للوهلة الأولى لكنهما يتصرفان بشكل مختلف أثناء اللحام أو الثقب أو نقل الحمل.

وتتمثل مشكلة ثالثة في تجاهل حالة الأطراف وسماحيات التصنيع. فقد يتم طلب الأنابيب بالمقاس المقطعي الصحيح لكنها تصل من دون الشطف الصحيح أو التشكيل أو دقة القطع. ثم تخسر فرق الصيانة الوقت في إجراء تعديلات كان ينبغي تحديدها مسبقًا.

وهناك أيضًا خطر في قياس المقاطع المتضررة فقط. فإذا كان الأنبوب قد تعرض لانبعاج أو تآكل أو تشوه حراري، فقد لا تمثل الأبعاد المأخوذة من المنطقة المتضررة المقاس المقصود. ومن الأفضل القياس عند نقاط متعددة ومقارنتها بالرسومات أو الأعضاء المجاورة أو القطع المرجعية غير المتضررة.

كيف يقلل التوريد الموثوق من مخاطر الأبعاد

بالنسبة إلى فرق صيانة ما بعد البيع، يعد التوريد الجيد قرارًا تقنيًا، وليس مجرد مهمة شراء. يساعد مورد الفولاذ الإنشائي الموثوق في تقليل عدم اليقين من خلال توفير قدرة تصنيع مستقرة، ومراقبة جودة متسقة، ودعم للأبعاد المخصصة عندما لا يتطابق المخزون القياسي تمامًا مع متطلبات الإصلاح.

وهذا مهم بشكل خاص للمشترين العالميين الذين يديرون مشاريع عبر الحدود. فالشركة المصنعة التي تعمل وفق المعايير الدولية وتصدر بانتظام يمكنها المساعدة في توضيح اختلافات المواصفات قبل الإنتاج. ويقلل ذلك من احتمال استلام أنابيب أو مكونات إنشائية متوافقة تقنيًا في سوق ما لكنها غير مناسبة لتطبيق الصيانة الفعلي.

تقوم Hongteng Fengda، بصفتها شركة تصنيع وتصدير للفولاذ الإنشائي من الصين، بتوريد فولاذ الزوايا وفولاذ القنوات والعوارض الفولاذية وقطاعات الفولاذ المشكلة على البارد ومكونات الفولاذ الإنشائي المخصصة لمشاريع البناء والصناعة والتصنيع العالمية. بالنسبة إلى فرق الصيانة، لا تكمن القيمة الأساسية فقط في نطاق المنتجات. بل في القدرة على الجمع بين المواصفات القياسية وحلول OEM والإنتاج المستقر ومراقبة الجودة المتوافقة مع المعايير الرئيسية.

عند توريد الأعضاء الفولاذية البديلة، يجب على المشترين طلب معلومات عن السماحيات البعدية، وتأكيد معيار الإنتاج، وسجلات الفحص، والدعم لتفاصيل التصنيع المخصصة عند الحاجة. وهذا غالبًا ما يميز بين عملية استبدال سلسة وتصحيح ميداني متكرر.

قائمة تحقق بسيطة قبل التصنيع لفرق الصيانة

قبل إصدار الأنابيب للقطع أو اللحام، استخدم قائمة تحقق قصيرة لتأكيد الأساسيات:

أكد شكل الأنبوب: مستدير أو مربع أو مستطيل.

أكد الأبعاد الخارجية الفعلية، وليس المقاس الاسمي فقط.

أكد سماكة الجدار عند نقاط متعددة إذا كان هناك اهتراء أو تآكل.

أكد الخلوص الداخلي المطلوب إذا كان الأنبوب يتزاوج مع إدخالات أو ينقل تدفقًا.

أكد طول القطع والسماحية المسموح بها.

أكد الاستقامة والالتواء والضرر المرئي.

أكد تجهيز الأطراف: قطع مربع أو شطف أو تشكيل أو لولبة أو تفصيل خاص.

أكد مواضع الثقوب والفتحات والأقواس والملحقات الملحومة.

أكد درجة المادة والمعيار ومتطلبات الطلاء.

أكد الملاءمة مع الهيكل الحالي باستخدام القياسات الميدانية حيثما أمكن.

هذه القائمة بسيطة، لكنها تعالج المشكلات التي تتسبب غالبًا في إعادة العمل في الصيانة. كما تساعد الفرق على التواصل بشكل أوضح مع المصنّعين والموردين، خاصة عندما تكون قطع الاستبدال عاجلة.

الخلاصة

بالنسبة إلى موظفي صيانة ما بعد البيع، يعد التحقق من أبعاد الأنابيب الفولاذية قبل التصنيع أحد أكثر الطرق فعالية لمنع مشكلات التركيب والسيطرة على تكاليف الإصلاح وحماية زمن التشغيل. والأبعاد الأكثر أهمية هي تلك التي تؤثر في الملاءمة الفعلية وأداء الخدمة: المقاس الخارجي وسماكة الجدار والطول والسماحية والاستقامة وحالة الأطراف.

الخلاصة الرئيسية واضحة ومباشرة. لا تتعامل مع أبعاد الأنابيب الفولاذية على أنها مجرد مرجع بسيط في كتالوج. بل تعامل معها على أنها عملية تحقق من الملاءمة للغرض مرتبطة بالهيكل الفعلي وطريقة التصنيع وبيئة التشغيل. وعندما تجمع فرق الصيانة بين القياس الدقيق والتوريد الموثوق ومراجعة المواصفات الواضحة، فإنها تقلل المخاطر وتحسن جودة كل مهمة استبدال.

في التطبيقات الإنشائية الصعبة، تأتي أفضل النتائج من التحقق من الأبعاد الحرجة مبكرًا، وتوضيح السماحيات قبل الإنتاج، والعمل مع موردين يفهمون المعايير الدولية ومتطلبات الفولاذ المخصص. يوفر هذا النهج الوقت في الورشة، ويتجنب المفاجآت في الميدان، ويدعم إصلاحات تدوم لفترة أطول.
