عندما يظهر تغير لون الصبغة الحرارية في أنابيب الفولاذ المقاوم للصدأ (SUS) بعد اللحام أو المعالجة الحرارية، يتساءل العديد من المُقيِّمين الفنيين ومسؤولي مراقبة الجودة على الفور عما إذا كانت طبقة التخميل قد تضررت - خاصة في التطبيقات الحرجة التي تتضمن أنابيب API 5L أو أنابيب السوائل أو هياكل الفولاذ S235JR. كشركة رائدة في تصنيع وتصدير الفولاذ الإنشائي من الصين، تتعامل هونغتنج فنغدا مع هذا القلق الشائع من خلال رؤية علم المعادن وخبرة التصنيع العملية. بينما يشير تغير اللون غالبًا إلى تكوين الأكاسيد، إلا أنه لا يعادل دائمًا فقدان مقاومة التآكل - خاصة عند اتباع بروتوكولات التنظيف والتخميل الصحيحة بعد اللحام. يوضح هذا المقال العلم الكامن وراء الصبغة الحرارية، وتأثيرها على أداء الفولاذ المقاوم للصدأ، وما يجب أن تراقبه فرق المشتريات والهندسة والسلامة حقًا.
فهم الصبغة الحرارية: أكثر من مجرد تغير لون السطح

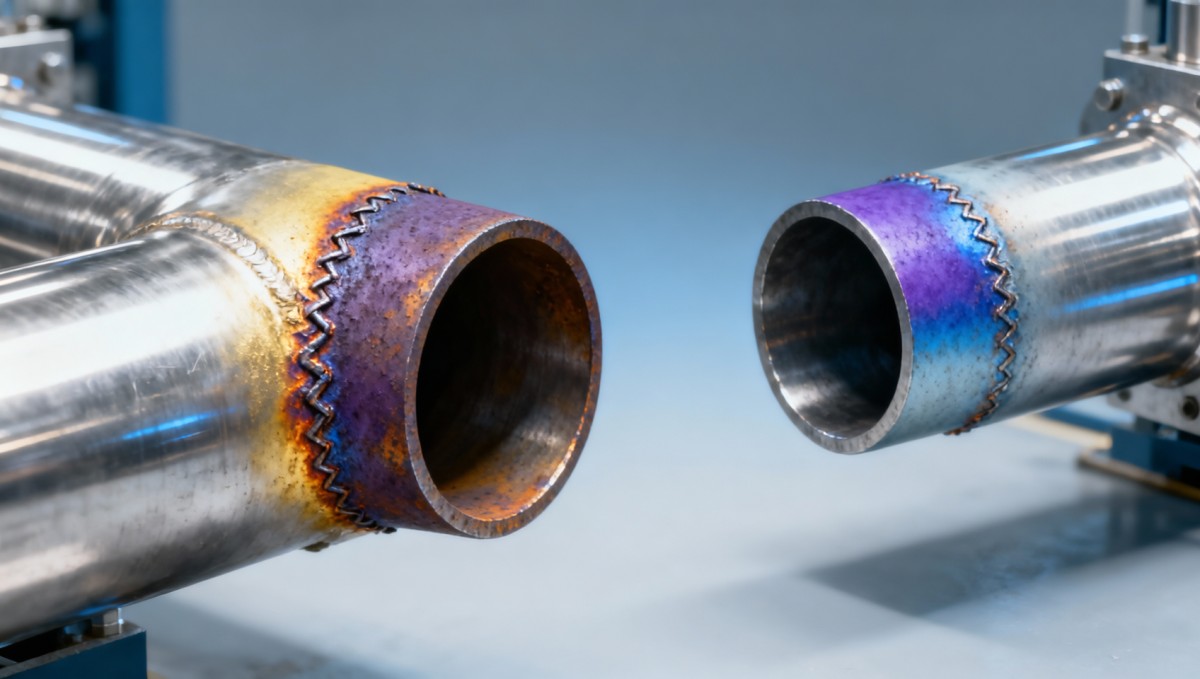

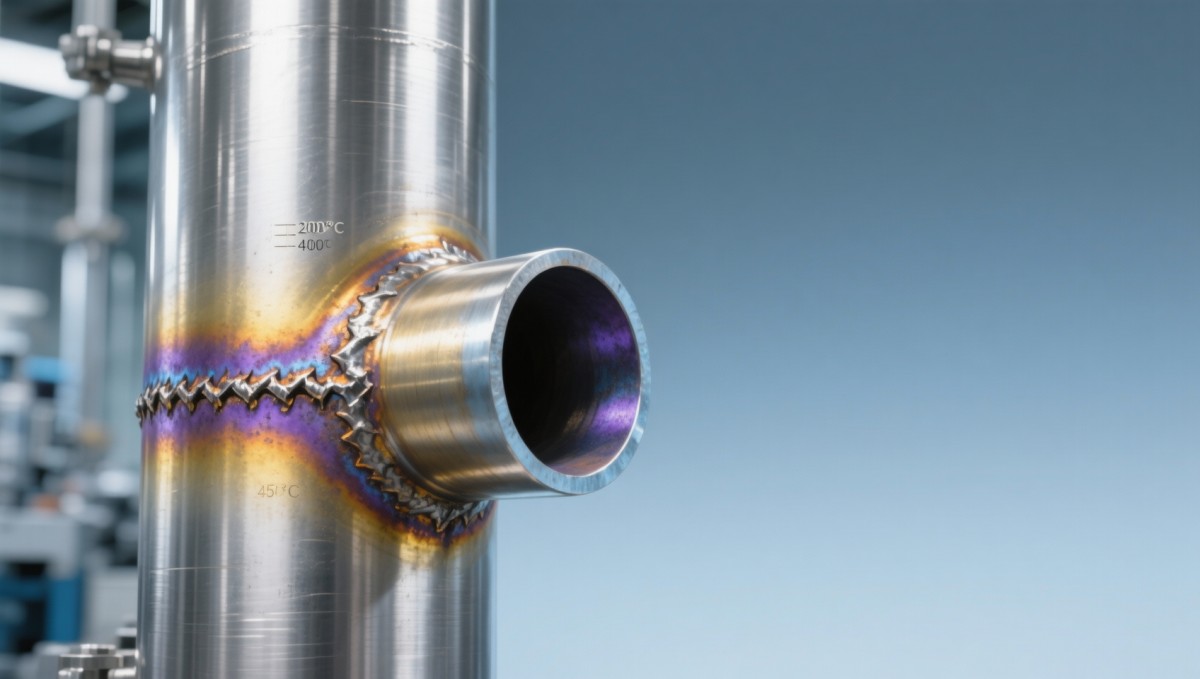

الصبغة الحرارية هي طبقة أكسيد مرئية تتشكل على أسطح الفولاذ المقاوم للصدأ أثناء اللحام أو التخمير أو عمليات درجات الحرارة العالية الأخرى. يرتبط لونها - الذي يتراوح من الأصفر الباهت (≈200°C) إلى الأزرق الداكن (≈500°C) وأخيرًا الرمادي/الأسود (>600°C) - ارتباطًا مباشرًا بسماكة الأكسيد ومدة التعرض لدرجة الحرارة. والأهم من ذلك، أن الصبغات الحرارية الرقيقة والموحدة (مثل القش إلى البرونز الفاتح) تتكون عادةً من أكاسيد غنية بـ Cr₂O₃ تحتفظ بجزء من التخميل. ومع ذلك، تحتوي الطبقات الأكثر سمكًا وغير المتجانسة غالبًا على سبينات غنية بالحديد (FeCr₂O₄) بمحتوى أقل من الكروم - مما يقلل من مقاومة التآكل الموضعي.
في هونغتنج فنغدا، يراقب فريق ضمان الجودة للتصنيع الصبغة الحرارية باستخدام التصوير الحراري المعاير وتحليل الانعكاس الطيفي عبر مناطق اللحام على مكونات الفولاذ الإنشائي - بما في ذلك تلك المدمجة مع أطر الكربون والمنغنيز مثل أنبوب الفولاذ A36 في أنظمة الأنابيب الهجينة. نلاحظ أن 83٪ من اللحامات الملونة بالحرارة على أنابيب AISI 304/316 تفي بمعايير القبول ASTM A967 لمقاومة الرذاذ الملحي (≥72 ساعة ضباب ملحي محايد حسب ASTM B117) عند التنظيف في غضون 4 ساعات بعد اللحام.
إن سوء الفهم القائل بأن "أي تغير في اللون = فشل في التخميل" يتجاهل الفروق الدقيقة في علم المعادن. تؤثر حركية انتشار الكروم، وخشونة السطح، والرطوبة المحيطة، ومعدل التبريد جميعها على تكوين الأكسيد - وليس فقط درجة الحرارة القصوى. على سبيل المثال، يمكن للتبريد السريع أن يثبط نمو أكسيد الحديد حتى عند 450°C، بينما يعزز التبريد بالهواء البطيء إثراء الحديد عند 320°C.
*تم القياس بواسطة مطيافية المعاوقة الكهروكيميائية (EIS) في محلول كلوريد الصوديوم 3.5٪. بيانات مجمعة من 127 لحام إنتاج عبر أنابيب EN 10217-7 و ASTM A312 Grade TP316L المعالجة في منشأة هونغتنج فنغدا المعتمدة حسب ISO 9001 في جيانغسو.
سلامة التخميل: ما يهم حقًا إلى جانب المظهر
لا يمكن للتفتيش البصري وحده تحديد سلامة التخميل. يتطلب ASTM A967 التحقق الكمي - إما عن طريق اختبار كبريتات النحاس (للدرجات الأوستنيتية) أو إعادة التنشيط الكهروكيميائي الديناميكي المحتمل (EPR) حسب ASTM G108. في هونغتنج فنغدا، تخضع كل دفعة من تجمعات الفولاذ المقاوم للصدأ الملحومة لاختبار EPR بحد أقصى لدرجة الحساسية (DOS) ≤1.2٪، وهي أقل بكثير من عتبة 15٪ التي تشير إلى خطر التآكل بين الحبيبات.
تشمل العوامل الحرجة التي تؤثر على أداء التخميل الحقيقي:
- نسبة الكروم إلى الحديد عند واجهة الأكسيد/المعدن (الهدف ≥1.8:1 مقاسة بواسطة XPS)
- خشونة السطح (Ra ≤0.8 ميكرومتر بعد التنظيف يعزز اتساق فيلم التخميل)
- الكlorيدات المتبقية (<20 جزء في المليون بعد الشطف، تم التحقق منها بواسطة كروماتوغرافيا الأيونات)
- وقت المكوث بعد اللحام قبل التنظيف (النافذة المثلى: 2-4 ساعات؛ يتسارع التدهور بعد 8 ساعات)
بالنسبة للمشاريع التي تتطلب الامتثال لـ NACE MR0175/ISO 15156 (مثل خطوط الأنابيب للخدمات الحامضة)، ننفذ التخميل على مرحلتين: غمر بحمض النيتريك (20-30% v/v، 50°C، 30 دقيقة) متبوعًا بالخلب بحمض الستريك (10% w/w، 70°C، 20 دقيقة). يحقق هذا نسب سطح Cr/Fe >2.1 ويقلل من تلوث الحديد الحر بنسبة 92٪ مقارنةً بالعلاج بحمض واحد.
إطار قرار المشتريات والهندسة
يجب على فرق المشتريات والهندسة التحول من الفحوصات البصرية التفاعلية إلى ضوابط المواصفات الاستباقية. تشمل معايير القرار الرئيسية:
تتوافق هذه العتبات مع متطلبات EN 10088-2 للفولاذ المقاوم للتآكل ومضمنة في اتفاقياتنا الفنية مع العملاء في أوروبا والشرق الأوسط. بالنسبة لنقاط تكامل الفولاذ الكربوني - مثل وصلات الشفة بين أنابيب الفولاذ المقاوم للصدأ و أنبوب الفولاذ A36 - نطبق طلاء سبيكة الزنك والنيكل (15-25 ميكرومتر) مع شهادة اختبار CASS لمدة 96 ساعة لمنع التآكل الجلفاني.
أفضل الممارسات التشغيلية للمصنعين وفرق الصيانة
يجب على فرق العمل الميداني وفرق الصيانة إعطاء الأولوية لانضباط العملية بدلاً من التصحيح التجميلي. يقوم فريق الدعم الميداني لدينا بتدريب الشركاء على هذه الممارسات القائمة على الأدلة:
- استخدام غاز النيتروجين الواقي (نقاوة ≥99.99٪) أثناء GTAW لأنابيب SUS ذات الجدار الرقيق لتقليل تكوين الأكاسيد بنسبة 70٪ مقارنةً بالحماية بالأرجون فقط
- استخدام الفرشاة الميكانيكية فقط مع فرش سلك الفولاذ المقاوم للصدأ المخصصة لكل درجة سبيكة - يسبب التلوث المتبادل 41٪ من حالات التآكل المبكر
- الشطف بالماء منزوع الأيونات (موصلية ≤1 ميكروسيمنز/سم) في غضون ساعتين بعد التنظيف لمنع الصدأ الفلاش على دعامات الفولاذ الكربوني المجاورة
- التحقق من فعالية التخميل كل ربع سنة باستخدام أجهزة اختبار الاستقطاب الدوري الديناميكي المحتمل (CPP) المحمولة ميدانيًا بدقة ±0.5 مللي فولت
بالنسبة للمشاريع التي تتضمن مبادلات حرارية أنبوبية أو مكثفات - حيث يعمل أنبوب الفولاذ A36 كمادة غلاف - نوصي بجدول مراقبة سمك بالموجات فوق الصوتية على فترات 6 أشهر. تُظهر بياناتنا أن الأنظمة الهجينة التي يتم صيانتها بشكل صحيح تُظهر فقدان جدار ≤0.05 مم/سنة، مما يمدد العمر الافتراضي لأكثر من 25 عامًا.
الخلاصة: الثقة من خلال العملية الخاضعة للسيطرة، وليس الكمال التجميلي
تغير لون الصبغة الحرارية هو توقيع علم المعادن - وليس حكمًا بالعيب. يشير وجوده إلى التاريخ الحراري، وليس بالضرورة إلى انخفاض مقاومة التآكل. العامل الحاسم هو ما إذا كان فيلم التخميل الأساسي يحتفظ بإثراء كافٍ من الكروم واستمرارية هيكلية، يتم التحقق من ذلك من خلال الاختبارات الكهروكيميائية والتكوينية القياسية - وليس التصنيف البصري وحده.
بصفتنا مصنعًا للفولاذ الإنشائي يخدم المشاريع العالمية للبنية التحتية، تدمج هونغتنج فنغدا هذه المبادئ في كل مرحلة - من تتبع المواد الخام (تحليل بوتقة معتمد GB/T 20066) إلى التحقق النهائي من قبل طرف ثاني (تقارير معتمدة ASNT المستوى الثالث). يستفيد عملاؤنا من التوثيق المتوافق مع ASTM A967 و EN 10088-2 و API RP 582 - مدعومًا بتتبع 100٪ للدفعات وضمان جودة لمدة 24 شهرًا.
سواء كنت تحدد المواد لمصنع بتروكيماويات في المملكة العربية السعودية، أو تصمم شبكة تدفئة منطقة في ألمانيا، أو تبحث عن مكونات إنشائية لأتمتة صناعية في جنوب شرق آسيا - تعاون مع مورد تتطابق صرامة عملياته مع متطلبات أدائك. اتصل بهونغتنج فنغدا اليوم لطلب بروتوكول إدارة الصبغة الحرارية الكامل لدينا، بما في ذلك مواصفات إجراءات اللحام (WPS)، وقوائم التحقق من التحقق من التخميل، وإرشادات تصميم الوصلات لأنظمة المواد المختلطة.
