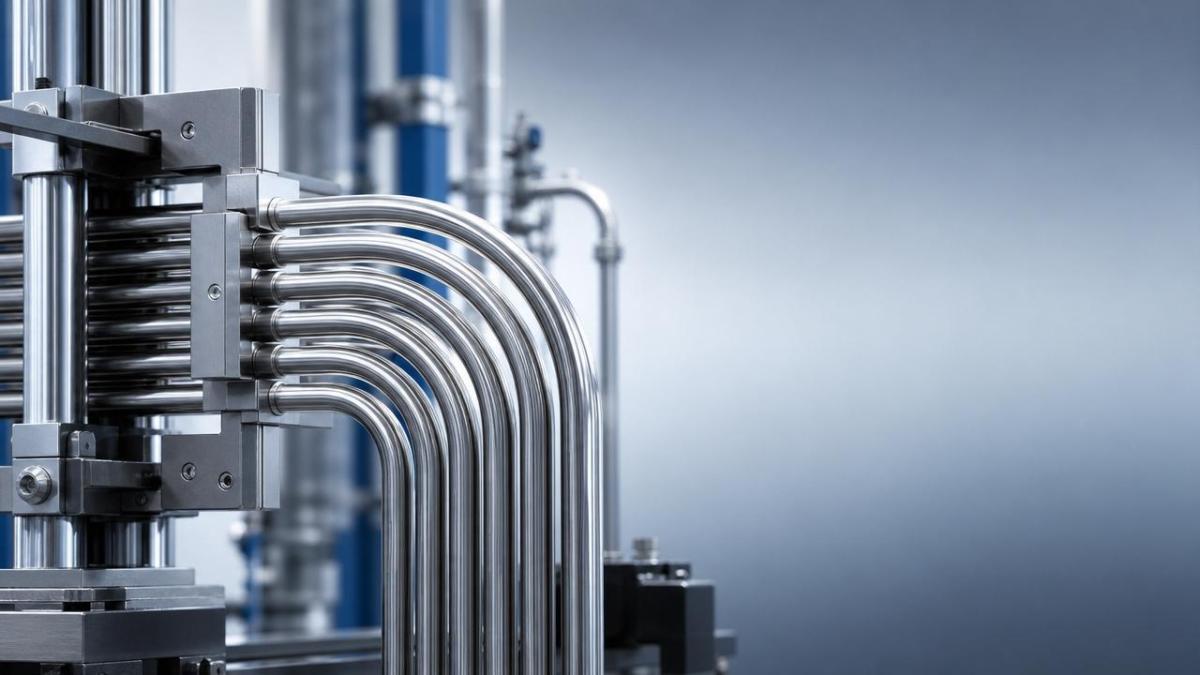

عند العمل باستخدام ss coil tube، تؤثر حدود نصف قطر الانحناء بشكل مباشر على أداء التدفق، وسلامة الجدار، وأمان التركيب. وبالنسبة للمشغلين والمستخدمين النهائيين، يساعد فهم هذه الحدود على منع التسطيح، والتشقق، وإعادة العمل المكلفة. تشرح هذه المقالة سبب أهمية نصف قطر الانحناء المناسب، والعوامل التي تؤثر فيه، وكيف يمكن أن يؤدي اختيار المادة المناسبة ودعم التصنيع الملائم إلى تحسين الموثوقية في تطبيقات الصلب الصعبة.
ماذا يعني نصف قطر الانحناء بالنسبة إلى ss coil tube؟
نصف قطر الانحناء هو حجم المنحنى الداخلي الذي يتكوّن عندما يتم ثني ss coil tube أثناء التصنيع أو التركيب.
ينتج عن نصف القطر الأصغر انعطاف أكثر إحكامًا. وينتج عن نصف القطر الأكبر تغيّر أكثر سلاسة في الاتجاه وإجهاد تشكيل أقل.
في أنظمة الصلب، لا تقتصر هذه القيمة على الجانب الهندسي فقط. فهي تؤثر في الاستقرار الميكانيكي، والتدفق الداخلي، وعمر الكلال، وأداء الإحكام.
وبالنسبة إلى ss coil tube المستخدم في خطوط المعالجة، أو دوائر التبادل الحراري، أو التجميعات المدمجة، فإن نصف قطر الانحناء يحدد غالبًا ما إذا كان التركيب سينجح دون حدوث تلف.
إذا كان الانحناء ضيقًا للغاية، فقد يترقق جدار الأنبوب على الجانب الخارجي وينضغط على الجانب الداخلي.
وقد يقلل هذا التشوه من قدرة تحمل الضغط. كما قد يخلق نقطة ضعف موضعية، خاصة في ظل الاهتزاز، أو تغيرات درجات الحرارة الدورية، أو الخدمة في البيئات المسببة للتآكل.
لذلك، تتعامل معظم فرق التصميم مع نصف قطر الانحناء باعتباره معلمة تحكم، وليس تفصيلًا ثانويًا.
لماذا تُعد حدود نصف قطر الانحناء مهمة جدًا في تطبيقات الصلب الفعلية؟
تُعد حدود نصف قطر الانحناء مهمة لأن ss coil tube يجب أن يحافظ على شكله الدائري وتوازن الجدار بعد الثني.
عندما ينخفض نصف القطر عن النطاق الآمن، تصبح عدة حالات فشل أكثر احتمالًا:
- اللااستدارة أو التسطيح الذي يقيّد التدفق
- ترقق الجدار الذي يقلل مقاومة الانفجار
- تشقق السطح عند جانب الشد
- تجعد على جانب الضغط
- ارتداد مرن غير متوقع يغيّر الأبعاد النهائية
لا تؤثر هذه المشكلات في المظهر فقط. فقد تزيد من طاقة الضخ، وتعقّد الوصلات، وتقصّر عمر الخدمة.
في مشاريع الفولاذ المقاوم للصدأ والصلب الإنشائي، تكون إعادة العمل مكلفة لأن تجميعات الأنابيب غالبًا ما تكون داخل أنظمة أكبر ملحومة أو معيارية.
كما أن الانحناءات الأشد إحكامًا ترفع متطلبات الفحص. وقد تتطلب الهندسة غير المنتظمة قياسًا إضافيًا، أو اختبار ضغط، أو استبدالًا قبل الشحن.
ولهذا السبب ترتبط حدود نصف قطر الانحناء مباشرة بتكلفة الإنتاج، وسرعة التركيب، والأداء طويل الأمد.
ما العوامل التي تحدد نصف قطر الانحناء الآمن لـ ss coil tube؟
لا يوجد رقم واحد يناسب كل تطبيقات ss coil tube. إذ يعتمد نصف القطر الآمن على المادة، والأبعاد، والأدوات، وظروف الخدمة.
1. درجة مادة الأنبوب
تستجيب درجات الفولاذ المقاوم للصدأ المختلفة للتشكيل بطرق مختلفة. وغالبًا ما تسمح الدرجات الأوستنيتية بانحناءات أكثر إحكامًا مقارنة بالمواد الأكثر صلابة أو الأقل مطيلية.
توفر الدرجات المزدوجة عادةً قوة أعلى، لكنها قد تحتاج إلى تحكم أكثر دقة أثناء الثني لتجنب تركّز الإجهاد الموضعي.
2. سُمك الجدار
تقاوم الجدران الأكثر سُمكًا الانهيار بشكل أفضل عمومًا. ويكون ss coil tube ذو الجدار الرقيق أكثر عرضة للتسطيح والتجعد أثناء الانحناءات الضيقة.
3. القطر الخارجي
تحتاج الأنابيب ذات القطر الأكبر عادةً إلى أنصاف أقطار انحناء أكبر. ومع زيادة الحجم، يصبح التحكم في الحفاظ على الشكل أكثر صعوبة.
4. طريقة الثني
ينتج عن الثني بالمغزل، والثني بالسحب الدوراني، والثني بالدرفلة نتائج مختلفة. ويؤثر دعم الأدوات بشكل كبير في الهندسة النهائية.
5. حالة السطح وجودة اللحام
يمكن أن يصبح أي عدم تجانس نقطة ضعف أثناء الثني. وتؤدي الأسطح النظيفة وجودة اللحام المستقرة إلى تحسين موثوقية التشكيل.
6. بيئة الاستخدام النهائي
تحتاج الأنظمة المعرضة لنبضات الضغط، أو الدورات الحرارية، أو الأوساط المسببة للتآكل إلى اختيارات انحناء أكثر تحفظًا.
كيف يمكنك معرفة ما إذا كان نصف قطر الانحناء ضيقًا أكثر من اللازم؟
هناك عدة علامات تحذيرية تدل على أن نصف قطر الانحناء شديد الضيق بالنسبة إلى ss coil tube.
- تسطيح مرئي عبر منطقة الانحناء
- تشققات دقيقة أو خشونة على القوس الخارجي
- انبعاج الجدار الداخلي أو تموجاته
- ملاءمة ضعيفة مع المشابك، أو الحلقات، أو الموصلات
- انخفاض التدفق بعد التركيب
كما أن القياس مهم أيضًا. تحقق من اللااستدارة، وانخفاض سُمك الجدار، ودقة الزاوية، وقابلية التكرار عبر عدة أجزاء.
إذا كان إعداد الأداة نفسه يعطي أبعادًا غير مستقرة، فقد يكون نصف القطر المحدد خارج نطاق التشكيل العملي للمادة.
يجب أن يتوافق الاختبار مع متطلبات الخدمة. فلا يمكن تقييم انحناء زخرفي وانحناء يتحمل الضغط وفق معيار قبول واحد.
ما الأخطاء التي تتسبب غالبًا في مشكلات ثني ss coil tube؟
تنشأ كثير من حالات الفشل من افتراضات، لا من حدود المادة. وأكثر الأخطاء شيوعًا هو نسخ قواعد الانحناء من سبيكة أخرى أو حجم أنبوب مختلف.
وخطأ آخر يتمثل في اختيار أصغر نصف قطر ممكن لتوفير المساحة، من دون التحقق من الضغط، والاهتزاز، وسماحية التركيب.
كما أن المحاذاة السيئة للأدوات تمثل مشكلة رئيسية. فحتى ss coil tube عالي الجودة قد يتشوه إذا كانت مكونات الدعم مهترئة أو غير متطابقة.
وتتجاهل بعض المشاريع الإطار الفولاذي الأوسع المحيط بتجميع الأنبوب. إذ تؤثر عناصر الدعم، والحوامل، والقنوات في التوجيه وتوزيع الإجهاد.
على سبيل المثال، غالبًا ما تجمع المخططات الإنشائية بين خطوط الأنابيب والمقاطع الداعمة الموردة من مورد فولاذ القناة.
في تلك الأنظمة، ينبغي مراجعة المساحة المتاحة، ونقاط التثبيت، والتعرض للتآكل معًا، لا كل منها على حدة.
ومن أوجه القصور المتكررة الأخرى تخطي الانحناءات التجريبية. إذ يمكن لتشغيل تأهيلي قصير أن يكشف الارتداد المرن، واللااستدارة، وآثار الأدوات قبل بدء الإنتاج الكامل.
كيف ينبغي اختيار نصف قطر الانحناء لتحقيق التوازن بين الأداء والتكلفة؟
أفضل نهج هو تحقيق التوازن بين التصميم المدمج وسلامة التشكيل. فغالبًا ما يقلل نصف القطر الأكبر قليلًا من التكاليف الخفية.
وقد تشمل هذه الوفورات عددًا أقل من الانحناءات المرفوضة، ووقت فحص أقل، وتركيبًا أسهل، وعمر خدمة أطول.
استخدم مسار القرار هذا عند تقييم نصف قطر انحناء ss coil tube:
- تأكيد الدرجة، والقطر، وسُمك الجدار، وزاوية الانحناء المطلوبة.
- مراجعة ضغط الخدمة، والوسط، ودرجة الحرارة، ومستوى الاهتزاز.
- التحقق مما إذا كانت مساحة التوجيه تتطلب بالفعل انحناءً ضيقًا.
- مطابقة الأدوات وطريقة الدعم مع الهندسة المستهدفة.
- إجراء ثني لعينة وفحص نتائج التشوه.
- تعديل نصف القطر قبل التصنيع الكمي إذا كان الاتساق ضعيفًا.
يمكن أن يؤدي تكامل توريد الصلب أيضًا إلى تحسين الكفاءة. وينبغي أن تتوافق الدعامات الإنشائية والمقاطع المقاومة للتآكل مع متطلبات توجيه الأنابيب.
في مشاريع البناء والصناعة الأوسع، قد يشمل إطار الدعم فولاذ القناة U بسُمك من 1.5mm إلى 25mm وارتفاعات من 80mm إلى 160mm.
تساعد خيارات مثل Q195، Q235B، Q345B، 304، 316، و Duplex على تنسيق القوة، وقابلية اللحام، ومقاومة التآكل عبر حزمة الصلب بالكامل.
وحيث تكون الظروف المسببة للتآكل شديدة، يمكن أن تقلل مكونات الدعم المجلفنة أو المصنوعة من الفولاذ المقاوم للصدأ من أعمال الصيانة وتحسن متانة التجميع.
الأسئلة الشائعة: أسئلة شائعة حول نصف قطر انحناء ss coil tube
يعتمد الأداء الموثوق لـ ss coil tube على اختيار نصف قطر انحناء يتوافق مع كل من واقع التصنيع ومتطلبات الخدمة.
قد يؤدي تجاهل حدود نصف القطر إلى التشقق، والتسطيح، ومخاطر التسرب، وتأخيرات إنتاج غير ضرورية.
وتتحقق نتيجة أفضل من خلال مراجعة درجة المادة، وسُمك الجدار، والأدوات، والدعم الإنشائي معًا.
وبالنسبة لمشاريع الصلب التي تتطلب توريدًا منسقًا، وجودة مستقرة، ودعمًا جاهزًا للتصدير، فإن شريك المواد المتسق يقلل المخاطر من التصميم حتى التسليم.
إذا كان تطبيقك يتضمن توجيه ss coil tube إلى جانب المكونات الإنشائية، فتحقق من متطلبات الانحناء مبكرًا ونسّقها مع تخطيط نظام الصلب الكامل.
