يمكن أن تؤدي أبعاد فولاذ الزاوية l غير الصحيحة إلى مشكلات تركيب مكلفة، وتأخيرات، ومخاطر تتعلق بالسلامة في أعمال البناء والتصنيع. بالنسبة للمشترين والمهندسين وفرق المشاريع الذين يقارنون بين صفائح الفولاذ للبناء، وحديد التسليح الفولاذي للبناء، أو قوة I beam مقابل H beam، فإن فهم سماحات فولاذ الزاوية أمر أساسي. يشرح هذا الدليل أكثر مشكلات الأبعاد شيوعًا وكيفية تجنب أخطاء التوريد من خلال موردي الفولاذ الإنشائي الموثوقين.
في المشاريع الفعلية، نادرًا ما تنتج مشكلات التركيب عن خطأ واحد فقط. فهي عادة ما تنتج عن سلسلة من عدم التطابقات الصغيرة في الأبعاد: طول ضلع منحرف قليلًا، أو تفاوت في السماكة يؤثر على اللحام، أو عدم تعامد يغيّر هندسة الوصلة، أو سماحات طول تعطل محاذاة الثقوب. بالنسبة للمصنعين، قد تعني هذه الأخطاء إعادة عمل خلال 24 إلى 72 ساعة. أما بالنسبة لفرق المشتريات، فقد تؤدي إلى مطالبات، وضغط على الجدول الزمني، وارتفاع إجمالي تكلفة التركيب.
كُتب هذا المقال للمقيّمين الفنيين، وفرق الشراء، ومفتشي الجودة، ومديري المشاريع، والموزعين، وصناع القرار الذين يحتاجون إلى إرشادات عملية بدلًا من النظريات العامة. ينصب التركيز على مشكلات أبعاد فولاذ الزاوية L الشائعة، وكيف تؤثر على التجميع في البناء والتصنيع، وما الضوابط التي يجب وضعها قبل الإنتاج والفحص والشحن.
لماذا تُعد أبعاد فولاذ الزاوية L أكثر أهمية مما يتوقعه كثير من المشترين
غالبًا ما يُنظر إلى فولاذ الزاوية L على أنه منتج إنشائي بسيط، لكن دقته البعدية تؤثر مباشرة في جودة التركيب. في الإطارات المثبتة بالمسامير، يمكن لانحراف بمقدار 2 mm إلى 4 mm في طول الضلع أن يغيّر مواضع الثقوب بما يكفي لخلق أعمال تعديل في الموقع. وفي التجميعات الملحومة، يمكن أن يغيّر تفاوت السماكة مدخلات الحرارة، وشكل اللحام، ومحاذاة الزوايا. وعندما يحدث ذلك عبر 50 أو 100 أو 500 قطعة، لم تعد التكلفة بسيطة.
تشمل التطبيقات الأكثر حساسية حوامل الدعم، والإطارات، والأبراج، والقواعد المنزلقة، والرفوف، وهياكل النقل، ومكونات السلالم، وقواعد المعدات. في هذه الاستخدامات، لا يكون فولاذ الزاوية عنصرًا حاملاً للأحمال فحسب، بل يعمل أيضًا كحافة مرجعية لعمليات التصنيع اللاحقة. وهذا يعني أن الخطأ البعدي في مرحلة توريد الفولاذ ينتقل غالبًا عبر القطع، والثقب، والجلفنة، والطلاء، والتركيب النهائي.
من المفاهيم الخاطئة الشائعة أن المقاس الاسمي وحده يكفي للتوريد. عمليًا، يجب على المشترين تقييم 5 عناصر على الأقل مرتبطة بالأبعاد: طول الضلع، والسماكة، والطول، وتعامد الزاوية، والاستقامة. وإذا لم يتم التحكم في أحد هذه العناصر وفقًا لطريقة التصنيع المقصودة، فقد تظل المادة مطابقة لوصف شراء أساسي بينما تفشل في تلبية متطلبات التركيب الفعلية.
هناك مشكلة أخرى تتمثل في الشراء عبر معايير مختلفة. فقد تُورَّد منتجات الفولاذ الإنشائي وفقًا لمتطلبات ASTM أو EN أو JIS أو GB، ولا يتم دائمًا تفسير توقعات السماحات بالطريقة نفسها من جميع الموردين والمشترين. وبالنسبة للمشاريع متعددة الجنسيات، يجب تأكيد معيار الفحص البعدي قبل إصدار العقد، وليس بعد وصول أول شحنة.
العواقب النموذجية للمشاريع الناتجة عن ضعف التحكم في الأبعاد
- عدم تطابق في الوصلات يفرض عمل شقوق، أو إعادة ثقب، أو تشذيب في الموقع.
- خطر تشوه اللحام عندما تختلف السماكة الفعلية عن القيمة المتوقعة بأكثر مما تسمح به الإجراءات المخططة.
- عدم كفاءة في الرص والتعبئة عندما تتجاوز اختلافات الأطوال حدود المناولة العملية.
- ارتفاع معدلات الرفض أثناء فحص الجودة الوارد، خاصة في الدفعات المتكررة التي تزيد عن 20 إلى 30 tons.
- تأخر الجدول الزمني بمقدار 3 إلى 10 أيام عندما يجب إنتاج مواد بديلة وتصديرها.
بالنسبة للمشترين الذين يستوردون من الخارج، غالبًا ما يكون الاتساق البعدي أكثر أهمية من مجرد الحصول على أقل سعر ex-works. إذ يمكن أن يُعوَّض انخفاض سعر الوحدة بسرعة بسبب توقف التصنيع، والعمالة الإضافية، وتأخر التسليم. ولهذا السبب ينظر مستوردو الفولاذ الإنشائي ذوو الخبرة إلى ما هو أبعد من المقاس الاسمي ويطلبون تأكيد السماحات، وسجلات الفحص، وطرق قياس العينات.

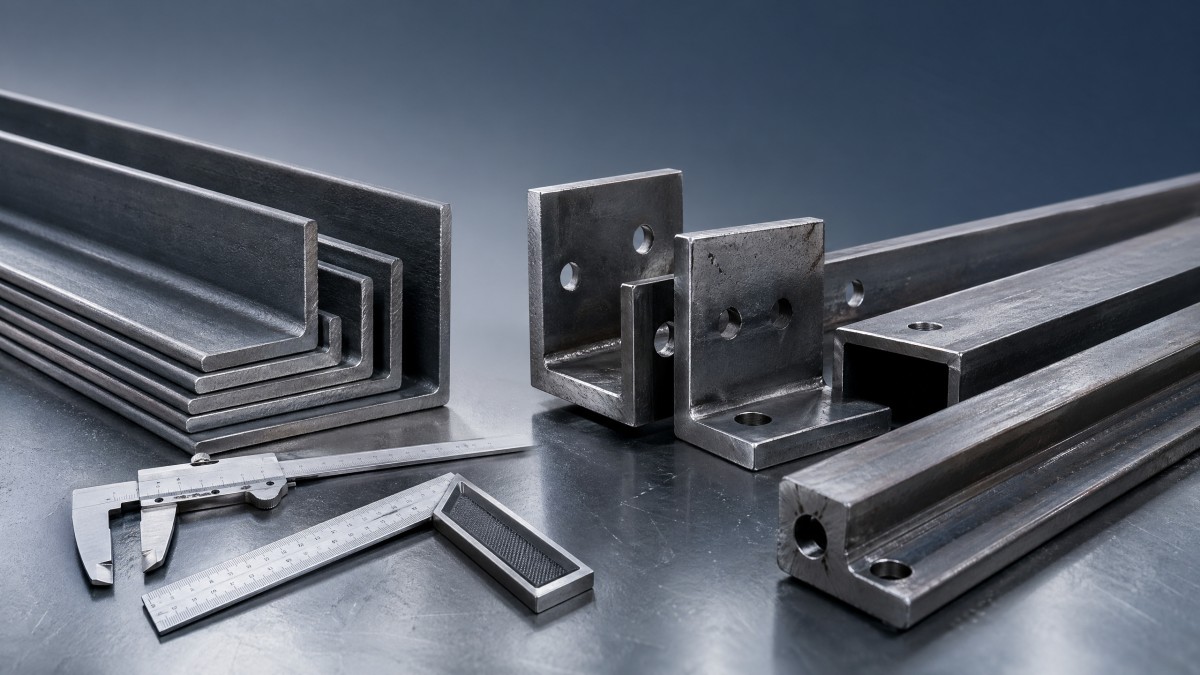

أبعاد فولاذ الزاوية L التي تسبب مشكلات التركيب في أغلب الأحيان
ليست كل الانحرافات البعدية تخلق المستوى نفسه من المخاطر. فبعضها يكون تجميليًا في الغالب، بينما يؤثر بعضها الآخر مباشرة على التجميع. وفي الأعمال الإنشائية وأعمال التصنيع، تمثل 4 فئات عادة معظم شكاوى التركيب: دقة الأضلاع غير المتساوية، وعدم اتساق السماكة، وانحراف الزاوية عن 90 degrees، والاستقامة العامة أو الالتواء. ويمكن أن يساعد فهم كيفية ظهور كل مشكلة في الورشة المشترين على تحديد معايير فحص أكثر فائدة.
تُعد مشكلات طول الضلع شائعة بشكل خاص في التطبيقات التي يدعم فيها أحد الضلعين صفائح مثبتة بالمسامير بينما يُحاذي الضلع الآخر حافة إطار. حتى عدم التطابق البسيط يمكن أن يسبب انحرافًا مرئيًا أو فجوات تلامس. وتصبح مشكلات السماكة أكثر أهمية عندما يُستخدم الفولاذ الزاوي في الحوامل الملحومة أو التجميعات الفرعية المشكلة. وقد لا يبدو الفرق من 0.5 mm إلى 1.0 mm كبيرًا على الورق، لكنه قد يغيّر التركيب وتجهيز اللحام بدرجة كبيرة.
يُعد عدم التعامد مصدرًا رئيسيًا آخر لمشكلات التركيب. فإذا لم تكن الزاوية المحصورة قريبة بما يكفي من 90 degrees، فقد يتمايل العنصر، أو يترك فجوات غير متساوية، أو يفرض خروج الأجزاء المتصلة من موضعها. وغالبًا ما يُستهان بالاستقامة والالتواء حتى تصل العناصر الطويلة إلى موقع العمل. فقد يكون من الصعب تثبيت زاوية بطول 6 m ذات تحدب أو التواء مفرط، أو ثقبها، أو محاذاتها أثناء التجميع.
يلخص الجدول أدناه مشكلات الأبعاد التي تؤدي في أغلب الأحيان إلى مشكلات تركيب في تصنيع الفولاذ وعمليات الشراء الخاصة بالبناء.
النقطة الأساسية هي أن المخاطر البعدية تراكمية. فقد يظل العنصر قابلًا للاستخدام إذا كانت سمة واحدة فقط قريبة من حد السماحية. ولكن إذا كان طول الضلع، والسماكة، والتعامد كلها عند أطراف متقابلة من النطاق، تصبح مشكلات التركيب أكثر احتمالًا بكثير. ولهذا السبب يجب أن يقيّم ضبط الجودة الهندسة الكاملة، لا الأبعاد المنفصلة فقط.
مواضع الافتراض الخاطئ التي يقع فيها المشترون عادة
افتراض أن المواد القياسية تناسب جميع طرق التصنيع
قد يكون فولاذ الزاوية القياسي مناسبًا للبناء العام، لكن المشاريع التي تتضمن لحامًا روبوتيًا، أو تجميعات معيارية، أو أنماط ثقوب متكررة، أو تعبئة للتصدير غالبًا ما تحتاج إلى تحكم أكثر صرامة في العمليات. ويجب أن تعكس مواصفة الشراء الاستخدام المقصود، خاصة عندما تكون قابلية تكرار الأبعاد أكثر أهمية من مجرد الامتثال لدرجة اسمية.
كيفية تقييم السماحات قبل تقديم الطلب
أكثر الطرق فعالية لمنع مشكلات التركيب هي تحديد التوقعات البعدية قبل بدء الإنتاج. وهذا يعني أن على المشتري والمورد التوافق على 3 مستويات: معيار المنتج، وطريقة الفحص، وقاعدة القبول. وإذا كان المقاس الاسمي فقط هو المذكور في أمر الشراء، تصبح النزاعات صعبة الحل لأن كل طرف قد يفسر "المقبول" بشكل مختلف.
يجب أن تتضمن المراجعة العملية قبل الطلب الرسومات أو على الأقل وصفًا للاستخدام، والمعيار المطلوب مثل ASTM أو EN أو JIS أو GB، ونطاق أطوال العناصر، وما إذا كان المنتج سيُلحم أو سيُثبت بالمسامير، وما إذا كانت محاذاة الثقوب حرجة. وبالنسبة للمشاريع التي تزيد عن 20 tons أو الطلبات الشهرية المتكررة، فمن الحكمة أيضًا طلب سجلات قياس الدفعة الأولى قبل الموافقة على الشحنة الكاملة.
يجب ألا يركز تخطيط الفحص على الفحوصات العشوائية النهائية فقط. فالموردون الجيدون يجمعون بين التحكم في العملية والتحقق النهائي. فعلى سبيل المثال، يمنح القياس بعد الدرفلة، وبعد القطع، وقبل التعبئة صورة جودة أقوى من فحص واحد في المرحلة النهائية. وهذا يقلل من احتمال مرور الانحراف البعدي دون ملاحظة عبر دفعة كبيرة.
يمكن لفرق المشتريات، ومديري الجودة، والمراجعين الفنيين استخدام قائمة التحقق أدناه عند مقارنة موردي الفولاذ الإنشائي.
بالنسبة لمواد التغليف ذات الصلة في المشاريع الصناعية، يقارن المشترون أيضًا مقاومة التآكل وأداء التشكيل. وفي المرحلة الوسطى من شراء المواد المتعددة، قد تُحدد منتجات مثل لفائف الفولاذ Galvalume DX52D للتكسية، أو الألواح المشكلة، أو أجزاء الدعم المشكلة على البارد. تستخدم هذه الدرجة فولاذًا منخفض الكربون، بحيث لا تتجاوز قوة الخضوع 260 MPa، وتبلغ قوة الشد 300 إلى 360 MPa، وتكون الاستطالة بعد الكسر 28% على الأقل، مما يدعم التشكيل على البارد دون حدوث كسر.
يغطي نطاق أبعادها عادة عروضًا من 500 إلى 1500 mm، وسماكات من 0.12 mm إلى 4 mm، وأطوالًا من 100 mm إلى 12000 mm، مع الإشارة إلى أنظمة جودة شائعة مثل ISO 9001 وSGS وBV في المناقشات التجارية. وبالنسبة للمشترين الذين يوازنون بين المواد الإنشائية ومواد التغليف في دورة توريد واحدة، فمن المفيد مقارنة ليس فقط قوة الفولاذ، بل أيضًا أداء مقاومة التآكل على المدى الطويل، وكفاءة الطلاء، وملاءمة التشكيل عبر جميع منتجات الفولاذ ضمن الحزمة.
طريقة طلب من 4 خطوات تقلل النزاعات المتعلقة بالأبعاد
- تحديد المقاس الاسمي والتطبيق، بما في ذلك ما إذا كانت الزاوية للتثبيت بالمسامير أو اللحام أو التأطير الداعم.
- ذكر المعيار البعدي وأي أولويات سماحات خاصة بالمشروع كتابةً.
- طلب قياسات عينات، أو صور الدفعات، أو تأكيد القطعة الأولى للوظائف الحرجة.
- ربط الإفراج عن الشحنة بسجلات الفحص، خاصة لطلبات التصدير ذات فترات التوريد من 2 إلى 6 week.
يُعد هذا النهج مهمًا بشكل خاص عند التوريد من عدة دول أو عندما يورّد موزع إلى مصنعين لديهم قدرات ورش مختلفة. وكلما كان المتطلب البعدي أوضح، كان التحكم في إجمالي مخاطر المشروع أسهل.
كيف يمنع موردو الفولاذ الإنشائي الموثوقون مشكلات التركيب
تبدأ أفضل وسائل الوقاية على مستوى التصنيع والتصدير. فموردو الفولاذ الإنشائي الموثوقون يفعلون أكثر من مجرد شحن مواد تتطابق مع الملصق. إنهم يتحكمون في استقرار العملية، ويفهمون احتياجات التصنيع اللاحقة، ويتواصلون بشأن القيود البعدية قبل ظهور المشكلات. وبالنسبة للمشاريع العالمية، يكون هذا غالبًا هو الفارق بين تركيب سلس وأعمال تصحيح مكلفة.
يجب أن يكون المورد الكفء قادرًا على دعم كل من المواصفات القياسية والحلول المخصصة. وعمليًا، يعني ذلك مناقشة ليس فقط المقاس والدرجة، بل أيضًا طول القطع، وتعريف الحزم، وإمكانية التتبع، وتقارير الفحص، والتعبئة لتحميل الحاويات، وتنسيق الشحن. وبالنسبة للمشاريع الكبيرة، قد يكون اتساق الإنتاج عبر عدة دفعات أكثر أهمية من دفعة جيدة واحدة.
تركز Hongteng Fengda، بصفتها شركة تصنيع وتصدير للفولاذ الإنشائي من الصين، على فولاذ الزوايا، وفولاذ القنوات، والعوارض الفولاذية، وقطاعات الفولاذ المشكلة على البارد، ومكونات الفولاذ الإنشائي المخصصة لتطبيقات البناء والصناعة العالمية. ومن خلال مرافق تصنيع حديثة وضبط جودة صارم، تدعم الشركة المشترين الذين يحتاجون إلى التوافق مع متطلبات ASTM وEN وJIS وGB مع إدارة مهلة التوريد، واستقرار الدفعات، وتنسيق التصدير أيضًا.
بالنسبة لفرق المشاريع في أمريكا الشمالية وأوروبا والشرق الأوسط وجنوب شرق آسيا، يجب أن يراعي اختيار المورد 6 نقاط قرار على الأقل: الطاقة الإنتاجية، والاتساق البعدي، والامتثال للمعايير، وسرعة التواصل، وطريقة التعبئة، والاستجابة لحل المشكلات. تؤثر هذه العوامل مباشرة على مخاطر التوريد وكفاءة التركيب اللاحقة.
ما الذي يجب سؤاله للمورد قبل الموافقة على الإنتاج
- ما المعيار البعدي الذي سيُستخدم للفحص والتوثيق؟
- هل يمكن للمورد تقديم سجلات قياس لطول الضلع، والسماكة، والطول، والتعامد؟
- كيف يتم فحص الالتواء والاستقامة للعناصر الطويلة على أطوال 3 m أو 6 m أو 12 m؟
- ما هي المدة المعتادة للإنتاج والتصدير للحمولة المطلوبة؟
- كيف يتم فرز القطع غير المطابقة، والإبلاغ عنها، واستبدالها عند الحاجة؟
لماذا يهم ذلك للمراجعين التجاريين والماليين
من الناحية التجارية، لا تُعد مشكلات التركيب مجرد عيوب فنية. فهي تزيد ساعات العمل، وتؤخر مراحل إصدار الفواتير، وتخلق تعرضًا للمطالبات بين المقاول والمصنع والمورد. ولذلك يجب على الجهات المعتمدة ماليًا تقييم الموثوقية البعدية كجزء من التكلفة الإجمالية، وليس كموضوع جودة ثانوي. فالمورد الذي يساعد على تجنب إعادة العمل يمكنه حماية الهامش حتى لو لم يكن سعر الوحدة هو الأدنى في قائمة العطاءات.
الأسئلة الشائعة: أسئلة شائعة حول تركيب فولاذ الزوايا وتوريده
يطرح العديد من المشترين أسئلة متشابهة عندما يرتبط فولاذ الزوايا بدقة التصنيع، أو مخاطر الجدول الزمني، أو الشراء للتصدير. وتتناول الإجابات أدناه المخاوف الشائعة بمنطق عملي لاتخاذ قرارات B2B.
كم مقدار الانحراف البعدي الكافي للتسبب في مشكلة تركيب؟
يعتمد ذلك على التطبيق. ففي الدعامات البسيطة غير الحرجة، قد يكون التفاوت الصغير مقبولًا. أما في التجميعات المسبقة الثقب أو المعيارية، فقد يتسبب حتى انحراف مركب بمقدار 2 mm إلى 3 mm في عدم محاذاة. وتزداد المخاطر عندما تنحرف عدة أبعاد في الوقت نفسه، مثل طول الضلع مع عدم التعامد مع خطأ طول القطع.
هل يجب على المشترين فحص كل قطعة أم استخدام أخذ العينات؟
بالنسبة للدفعات التجارية الروتينية، يُعد أخذ العينات شائعًا وفعالًا. أما في التطبيقات عالية المخاطر، فعادة ما يكون فحص القطعة الأولى مع أخذ عينات من الدفعة توازنًا أفضل. وقد يكون الفحص الكامل مبررًا للأجزاء المصنعة حسب الطلب، لكن بالنسبة لفولاذ الزوايا الخام، فمن العملي أكثر التركيز على الأبعاد الحرجة، واتساق الدفعة، وضوابط ما قبل الشحن.
ما البعد الأكثر إغفالًا في شراء فولاذ الزوايا؟
غالبًا ما يتم إغفال الاستقامة والالتواء، خاصة للأطوال الطويلة التي تزيد عن 6 m. فقد يركز المشترون على مقاس الضلع والسماكة بينما يفوتون مشكلات المناولة والتجميع الناتجة عن الهندسة على طول العنصر بالكامل. ولهذا السبب يجب أن يشمل فحص المنتجات الطويلة أكثر من القياسات الموضعية.
كيف يمكن للموزعين وإعادة البائعين تقليل معدلات الشكاوى؟
يجب عليهم الفصل بين مبيعات المخزون القياسي والطلبات الحساسة للتطبيق. فإذا كان الاستخدام النهائي يتضمن قوالب لحام، أو قوالب تثبيت بالمسامير، أو تصنيعًا للتصدير، فيجب على الموزع تأكيد السماحات مع الشركة المصنعة قبل الشحن. ويمكن للتواصل الفني الواضح في مرحلة عرض السعر أن يمنع كثيرًا من النزاعات اللاحقة.
يمكن منع مشكلات التركيب الناتجة عن أبعاد فولاذ الزاوية L غير الصحيحة عندما يتعامل المشترون مع التحكم البعدي على أنه متطلب مشروع وليس بندًا روتينيًا. وتأتي المخاطر الأكثر شيوعًا من خطأ طول الضلع، وعدم اتساق السماكة، وعدم التعامد، وضعف الاستقامة عبر العناصر الطويلة. وتُعد المعايير الواضحة، ونقاط الفحص القابلة للقياس، والتحكم في عمليات المورد أكثر وسائل الحماية فعالية.
بالنسبة للمقاولين العالميين، والمصنعين، والموزعين، والمشترين الصناعيين، فإن العمل مع شركة تصنيع فولاذ إنشائي ذات خبرة يمكن أن يقلل من مخاطر التوريد، ويحسن كفاءة التركيب، ويدعم أداء تسليم أكثر قابلية للتنبؤ. وإذا كنت بحاجة إلى فولاذ الزوايا، أو فولاذ القنوات، أو العوارض، أو القطاعات المشكلة على البارد، أو مكونات الفولاذ الإنشائي المخصصة لمشاريع التصدير، فاتصل بـ Hongteng Fengda لمناقشة المواصفات، وتوقعات الفحص، وخطة توريد مبنية على متطلبات التركيب الفعلية. احصل على حل مخصص وتفاصيل المنتج لمشروعك القادم.
