لماذا تُعد أبعاد فولاذ الزاوية L مهمة إلى هذا الحد؟

تُعد قراءة أبعاد فولاذ الزاوية L بشكل صحيح من أولى الخطوات لاختيار المقطع الفولاذي المناسب.

يمكن أن يؤثر الخطأ البسيط في تفسير المقاس على اللحام، والتثبيت بالمسامير، وقدرة التحمل، وحتى تكلفة الشحن.

لذلك، تستحق تسميات الأبعاد اهتمامًا دقيقًا قبل مقارنة عروض الأسعار أو تأكيد الإنتاج.

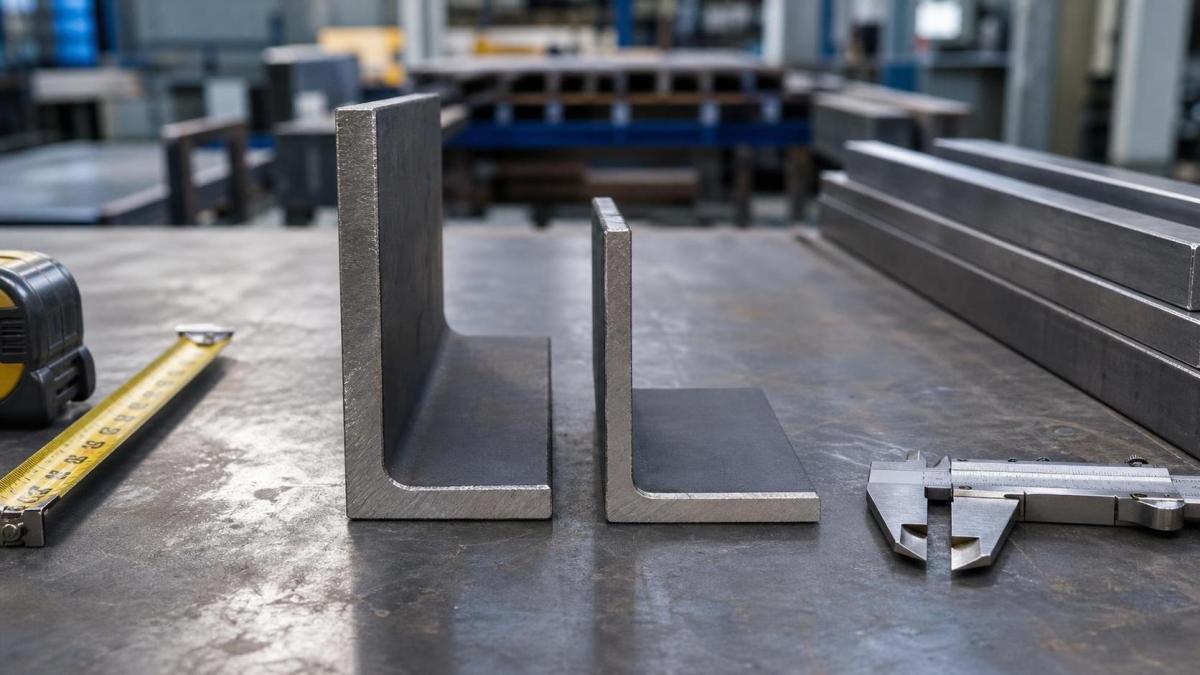

من الناحية العملية، تصف أبعاد فولاذ الزاوية L أطوال الأرجل، والسماكة، وأحيانًا طول كل قضيب.

وتوضح هذه القيم ما إذا كان المقطع مناسبًا لإطار، أو حامل، أو دعامة، أو تقوية للحواف، أو وصلة إنشائية.

بالنسبة إلى مشاريع البناء والتصنيع، تساعد قراءة المقاسات بوضوح على تقليل الالتباس بين الزوايا المتساوية والزوايا غير المتساوية.

كما تساعد في التحقق من الامتثال لمتطلبات ASTM أو EN أو JIS أو GB.

عادةً ما تعمل الشركات ذات الخبرة في التصدير، مثل Hongteng Fengda، وفق هذه المعايير، لأن المشاريع العالمية نادرًا ما تستخدم نظامًا واحدًا للمقاسات فقط.

لذلك، لا يقتصر السؤال على معنى الأرقام، بل يشمل أيضًا كيفية قراءتها دون ارتكاب أخطاء في التوريد.

عندما يكون المقاس 50 x 50 x 5 mm، ماذا يعني ذلك تحديدًا؟

هذا هو التنسيق الأكثر شيوعًا المستخدم لأبعاد فولاذ الزاوية L.

يمثل الرقمان الأولان طولي الرجلين، بينما يمثل الرقم الأخير السماكة.

وعليه، فإن 50 x 50 x 5 mm تعني زاوية متساوية برجلين، طول كل منهما 50 mm، وسماكة تبلغ 5 mm.

إذا كانت الصيغة 75 x 50 x 6 mm، فهي زاوية غير متساوية.

يبلغ طول إحدى الرجلين 75 mm، والأخرى 50 mm، بينما تبلغ السماكة 6 mm.

وقد يتضمن الوصف الأطول أيضًا طول القضيب، مثل 50 x 50 x 5 x 6000 mm.

ويشير الرقم الأخير إلى طول القطعة الموردة، وغالبًا ما يكون 6 أمتار.

تضيف بعض المصانع وزن المقطع بوحدة kg/m، أو تفاصيل نصف القطر، أو مراجع المعايير.

وتكون هذه التفاصيل الإضافية مفيدة عند مقارنة عروض تبدو متشابهة، لكنها ليست متطابقة بالكامل.

يساعد دليل القراءة السريع على تجنب الالتباس

غالبًا ما يكون هذا التفصيل كافيًا لقراءة أبعاد فولاذ الزاوية L بثقة.

زاوية متساوية أم غير متساوية: أيهما ينبغي أن تركز عليه؟

يعتمد الاختيار بدرجة أقل على المظهر، وبدرجة أكبر على مسار الحمل، وتخطيط الوصلات، وطريقة التصنيع.

من الأسهل التعرف على الزوايا المتساوية، وتُستخدم على نطاق واسع في الإطارات القياسية، والأبراج، والدعامات، وأعمال التصنيع العامة.

ويجعل تماثلها عملية التخطيط أبسط في كثير من أعمال الورش.

وتكون الزوايا غير المتساوية أكثر فائدة عندما يجب أن تتحمل إحدى الرجلين حالة تثبيت مختلفة.

ويشيع ذلك في التثبيت على الحواف، وصفائح الوصل، والأماكن التي تكون فيها المساحة المتاحة محدودة.

ومن الأخطاء الشائعة افتراض أن الرجل الأكبر تعني دائمًا ملاءمة أعلى.

لكن الاختيار الصحيح يعتمد في الواقع على خصائص المقطع، وليس على الأبعاد الظاهرة فقط.

غالبًا ما تتطلب الأجزاء التي يجب أن تتلاءم معًا فحوصات أبعاد أكثر دقة من الأجزاء التي تعتمد على الحمل فقط.

ولهذا السبب أيضًا، يطلب المصدرون ذوو الخبرة الرسومات، ومواضع الثقوب، وحالة السطح، والمعيار المفضل في وقت مبكر من العملية.

تظهر عادة مماثلة في تحديد المقاسات لدى منتجات فولاذية أخرى أيضًا

ينطبق المنطق نفسه عند قراءة مواصفات الصفائح، أو المقاطع المجوفة، أو العوارض.

فعلى سبيل المثال، قد تتضمن مقارنات المواد في منتصف المشروع أحيانًا صفيحة فولاذ مقاوم للصدأ 304 لأغطية المعدات، أو الألواح الملامسة للأغذية، أو البيئات الكيميائية.

وهنا أيضًا، يجب قراءة السماكة والعرض والطول بعناية.

وقد تتراوح السماكات النموذجية من 0.3 mm إلى 200 mm، بينما تصل الأطوال إلى 12000 mm.

وتهم الأرقام الميكانيكية، مثل مقاومة الشد التي لا تقل عن 520 MPa، ومقاومة الخضوع التي لا تقل عن 275 MPa، عند الاختيار.

وتُعد هذه المقارنة مفيدة لأنها تذكّر المشترين بأن فهم الأبعاد لا يقتصر على فولاذ الزاوية وحده.

ما الأمور الأخرى التي ينبغي فحصها إلى جانب الأرقام في أبعاد فولاذ الزاوية L؟

لا تمثل طريقة كتابة المقاس سوى نقطة البداية.

فقد تؤثر عدة تفاصيل عملية في مدى ملاءمة المادة فعليًا.

• درجة المادة: تؤثر درجة الفولاذ الكربوني في القوة، وقابلية اللحام، والامتثال للمعايير.
• نظام المعايير: قد تختلف ASTM وEN وJIS وGB في التفاوتات والوزن النظري.
• تفاوت الطول: يؤثر طول القضيب في فاقد القطع وتخطيط النقل.
• حالة السطح: يغير الفولاذ الأسود أو المجلفن أو المطلي أداء مقاومة التآكل.
• الاستقامة والتعامد: لهما أهمية أثناء التركيب والتجميع.

في عمليات الشراء الفعلية، تنشأ مشكلات أكثر بسبب التفاصيل المحذوفة مقارنةً بالبعد الرئيسي نفسه.

وقد يظل عرض الأسعار الذي يدرج أبعاد فولاذ الزاوية L فقط غير مكتمل.

ومن الأفضل تأكيد الدرجة، والطلاء، والتفاوتات، ومتطلبات الشهادات، ومتطلبات سوق الوجهة معًا.

وبالنسبة إلى التوريد الدولي، تصبح مراقبة الجودة المستقرة والإلمام بالمعايير أكثر أهمية بشكل خاص.

وهذا أحد أسباب دعم مصدّري الفولاذ الإنشائي الصينيين الراسخين للمنتجات المصنّعة وفق OEM والمنتجات القياسية بالتوازي.

أين يخطئ الناس عادةً في قراءة مواصفات المقاسات؟

معظم الأخطاء بسيطة، لكنها تصبح مكلفة بمجرد بدء الإنتاج.

تتمثل إحدى المشكلات الشائعة في الخلط بين طول الرجل والعرض الكلي بعد التركيب.

ومن الأخطاء الأخرى افتراض أن السماكة الاسمية تساوي السماكة المقاسة بدقة وفق كل معيار.

كما يحدث التباس متكرر بين مخزون الزوايا المتساوية والبدائل غير المتساوية.

حتى عندما يبدو كلاهما متقاربًا في المقاس، فقد يختلف ترتيب الثقوب وسلوك التحمل.

ويُعد تخطيط الشحن نقطة أخرى غالبًا ما يتم تجاهلها.

فإذا لم يُحدد طول القضيب، فقد تكون افتراضات الشحن غير صحيحة، خاصةً بالنسبة إلى حاويات التصدير.

والنهج الأكثر أمانًا هو مقارنة طريقة كتابة الأبعاد سطرًا بسطر.

ثم تأكيد الرسم، والمعيار، والتفاوتات، وإجمالي الحمولة قبل الموافقة.

قائمة فحص مختصرة قبل التأكيد النهائي

كيف ينبغي مقارنة الموردين أو عروض الأسعار باستخدام المقاس نفسه المذكور؟

هنا تتحول قراءة الأبعاد إلى مهارة في التوريد.

قد يعرض عرضان أبعاد فولاذ الزاوية L نفسها، لكنهما يختلفان مع ذلك في القيمة العملية.

وتتمثل طريقة المقارنة الأفضل في النظر إلى مجموعة المواصفات الكاملة.

تحقق مما إذا كان المورد يؤكد الدرجة، والمعيار، وتفاوتات المصنع، والطلاء، ووثائق الاختبار، وجدول التسليم.

وبالنسبة إلى مشاريع التصدير، ينبغي أيضًا مراجعة طريقة التغليف وخطة التحميل.

يجب على المورد الموثوق شرح طريقة كتابة المواصفات بوضوح وتحديد أي عدم تطابق قبل الإنتاج.

ويزداد ذلك أهميةً للطلبات المختلطة التي تشمل فولاذ الزاوية، والمقاطع المجوفة، والعوارض، والمقاطع المخصصة.

تعمل Hongteng Fengda ضمن هذا السياق الأوسع للفولاذ الإنشائي، وهو أمر مهم لأن المشاريع نادرًا ما تشتري مقطعًا واحدًا بمعزل عن غيره.

والخطوة العملية التالية بسيطة.

حدّد أبعاد فولاذ الزاوية L المطلوبة بدقة، ثم أرفق الرسومات، وظروف الاستخدام، وتفضيلات المعايير.

وبمجرد مواءمة هذه النقاط، تصبح مقارنة التكلفة، ومدة التوريد، والمخاطر أكثر دقة بكثير.

وعادةً ما يكون ذلك هو الفرق بين طلب يسير بسلاسة ومراجعة مكلفة لاحقًا.
