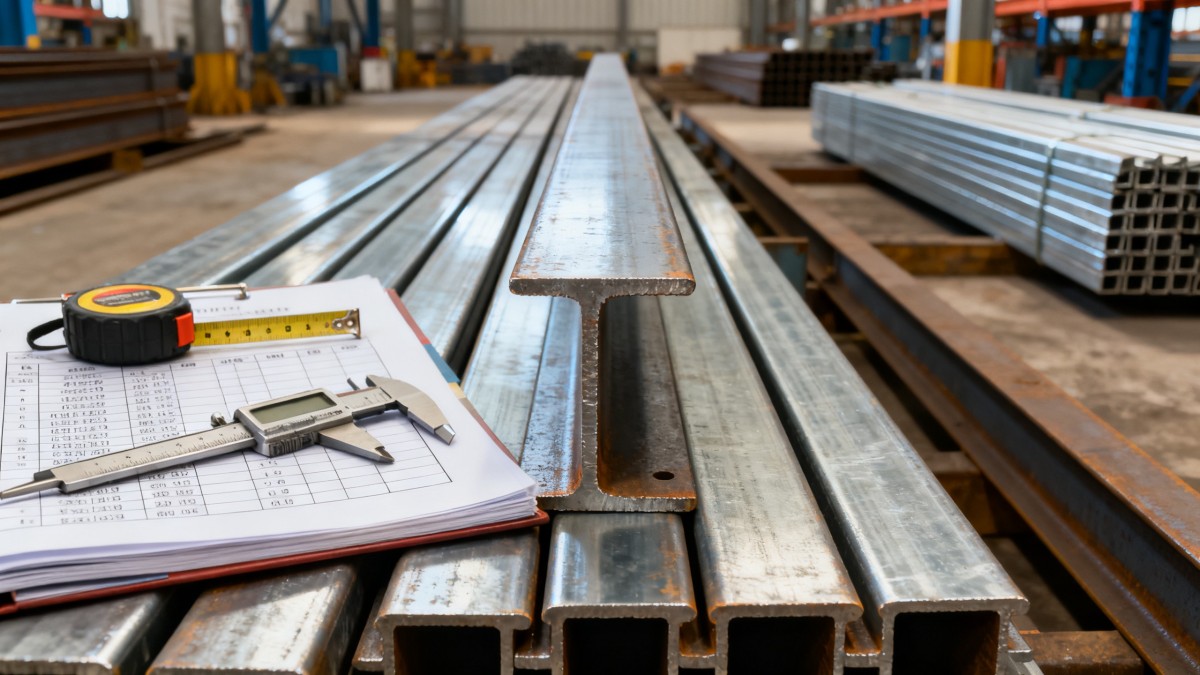

لماذا يهم وزن عارضة I لكل قدم في المراحل المبكرة

عند التخطيط لشراء الفولاذ الإنشائي, فإن معرفة وزن عارضة I لكل قدم تساعد مديري المشاريع على تقدير الأحمال, والتحكم في الميزانيات, وتجنب أخطاء التوريد في وقت مبكر.

يوضح هذا الدليل السريع كيفية إجراء حسابات سريعة وعملية لأغراض التخطيط, مع مساعدتك على مقارنة أحجام العوارض, وتحسين قرارات المواد, والحفاظ على تقدم جداول البناء بثقة أكبر.

في مشاريع الفولاذ, يؤثر الوزن على الشحن, وخطط الرفع, ووقت التصنيع, وإجمالي قيمة الشراء. التقدير السريع ليس نتيجة هندسية نهائية, لكنه أداة تخطيط مفيدة.

كما أن استخدام وزن عارضة I لكل قدم بشكل صحيح يحسن التواصل مع الموردين, لأن حجم العارضة, والطول, والدرجة, والكمية تصبح أسهل في المواءمة منذ البداية.

لماذا تعمل طريقة الفحص البسيطة بشكل أفضل

تحدث العديد من أخطاء التخطيط قبل أن يتم اعتماد الرسومات بالكامل. وغالبا ما تعتمد التقديرات المبكرة على افتراضات, ويمكن أن تؤدي الافتراضات غير الواضحة إلى تشويه ميزانيات الشحن وتوقعات الحمولة بالطن.

يساعد أسلوب قائمة التحقق في إبقاء التقدير عمليا. فهو يساعد على التحقق من الأبعاد, وأنظمة الوحدات, وعائلات المقاطع, والهوامش الواقعية قبل مقارنة عروض الأسعار.

في معظم القرارات المبكرة, يكون الهدف هو السرعة مع دقة معقولة. وهنا تحديدا تصبح قيمة وزن عارضة I لكل قدم واضحة.

النقاط الأساسية التي يجب التحقق منها قبل التقدير

• أكد ما إذا كان المقطع عبارة عن عارضة I قياسية, أو عارضة عريضة الجناح, أو مقطع مخصص, لأن عائلة المقطع تغير مباشرة وزن عارضة I لكل قدم المتوقع.
• تحقق من نظام الوحدات أولا, خاصة البوصات, والملليمترات, والأقدام, والأمتار, لأن خلط الوحدات يسبب أكثر أخطاء التخطيط شيوعا.
• استخدم عمق المقطع, وعرض الجناح, وسمك الجسد, وسمك الجناح معا, لأن التقدير اعتمادا على العمق وحده يكون مضللا في كثير من الأحيان.
• تحقق من درجة المادة والمعيار, مثل ASTM, EN, JIS, أو GB, لأن الجداول المرجعية تختلف حسب المنطقة وتسمية المنتج.
• افصل بين الوزن الصافي للعارضة ووزن الطلبية الإجمالي, لأن صفائح التوصيل, وسماحية القطع, والتغليف يمكن أن تزيد حمولة الشحن.
• قم بالتقدير حسب إجمالي الطول الخطي أولا, ثم حوله إلى أطنان, لأن هذا التسلسل يجعل إعداد الميزانية وتخطيط الشحن أسهل بكثير.
• قارن القيم التقديرية بجداول العوارض المنشورة كلما أمكن, لأن المراجعة عبر الجداول تكشف بسرعة الافتراضات غير الواقعية.

طرق سريعة لتقدير وزن عارضة I لكل قدم

أسرع طريقة هي استخدام جداول العوارض القياسية. وفي كثير من الحالات, تتضمن تسميات العوارض بالفعل الوزن الاسمي لكل قدم.

على سبيل المثال, تتضمن بعض أسماء العوارض في أمريكا الشمالية رقما يمثل الوزن التقريبي بالرطل لكل قدم. تحقق دائما, لأن أنظمة التسمية تختلف حسب المعيار.

الطريقة 1: استخدام جدول مقاطع

هذا هو أفضل خيار للتخطيط. حدد حجم العارضة, واقرأ الوزن المنشور, ثم اضربه في الطول الإجمالي.

الصيغة: الوزن الإجمالي للعارضة = الوزن لكل قدم × إجمالي الأقدام.

الطريقة 2: التقدير من مساحة المقطع

إذا لم يكن جدول المقاطع متاحا, فقم بتقدير مساحة المقطع العرضي واضربها في كثافة الفولاذ. يقدر الفولاذ الكربوني عادة عند 490 lb لكل قدم مكعب.

النهج المبسط هو: مساحة المقطع بالبوصة المربعة × 3.4 تعطي وزنا تقريبيا لعارضة I لكل قدم بالرطل.

هذا الاختصار مفيد للتخطيط, وليس لاعتماد التصميم النهائي. يمكن أن تؤدي الأبعاد المقربة إلى تغيير النتائج.

الطريقة 3: مقارنة عائلات العوارض المتشابهة

إذا كان أحد أحجام العوارض غير معروف, فقارنه بمقطع قياسي قريب. فعادة ما تكون العارضة الأعمق قليلا والأوسع جناحا أثقل لكل قدم.

تدعم هذه الطريقة قرارات التوريد السريعة عندما تكون عدة بدائل مقبولة قيد المراجعة.

مثال تخطيطي مفيد

افترض أن المشروع يحتاج إلى 40 قطعة, طول كل منها 25 قدم. العارضة المختارة لها وزن عارضة I لكل قدم يبلغ 31 lb.

أولا, احسب الطول الإجمالي: 40 × 25 = 1,000 قدم.

ثم احسب الوزن الإجمالي: 1,000 × 31 = 31,000 lb.

أخيرا, حول إلى أطنان إذا لزم الأمر. في الأطنان القصيرة الأمريكية, اقسم على 2,000. التقدير هو 15.5 طن قبل الإضافات.

أضف سماحية معقولة للملحقات, أو فاقد القطع, أو متطلبات التسليم المجمعة إذا كان نطاق عرض السعر يشملها.

فحوصات المواد ذات الصلة أثناء تخطيط الفولاذ

غالبا ما يتم تقدير العوارض بالتزامن مع عناصر تسليح وإنشائية أخرى. وتساعد مراجعة المواد المتوازنة على تجنب قرارات الشراء المجزأة.

بالنسبة للمشاريع التي تتطلب أيضا فولاذ التسليح,حديد التسليح قد يؤخذ في الاعتبار مع معايير مثل GB1499.2 HRB400, HRB500, ASTM A615 Grade 60, و BS4449 460B.

تشمل المواصفات النموذجية الفولاذ الكربوني, والشكل الدائري, والأطوال من 1–12 متر, والامتثال لمعايير ASTM, GB, EN, DIN, و JIS.

يتم تقدير هذا النوع من قضبان الفولاذ لقابليته للتشكيل واللحام, مما يدعم استخدامه الواسع في مواد البناء, وبناء السفن, ومصانع البتروكيماويات, وتطبيقات الآلات.

عند مراجعة العوارض ومنتجات التسليح معا, تصبح عملية تخطيط الوزن, ودمج الشحنات, ومطابقة المعايير أكثر كفاءة.

ملاحظات تطبيقية لحالات مختلفة

هياكل المباني

في إنشاءات الهياكل الإطارية, يؤثر وزن عارضة I لكل قدم على اختيار الرافعة, وحمل الأرضيات أثناء التجهيز المرحلي, وعدد عمليات التسليم المطلوبة.

تحقق مما إذا كانت مقاومة الحريق, أو تفاصيل التوصيل, أو أنظمة الأرضيات المركبة تضيف وزنا خفيا خارج قيمة جدول العوارض.

الهياكل الصناعية

بالنسبة للمصانع والورش, يجب أن تعكس تقديرات العوارض البحور الطويلة, ومناطق المعدات الثقيلة, ومتطلبات الحماية من التآكل المحتملة.

في هذه الحالات, قد يقلل المقطع الأثقل قليلا من مخاوف الترخيم, لكنه يرفع أيضا تكاليف الشحن والتركيب.

مشتريات التصدير

بالنسبة للطلبات الدولية, يرتبط وزن عارضة I لكل قدم ارتباطا وثيقا بتحميل الحاويات, ومناولة الموانئ, ووثائق الجمارك.

قم دائما بتحويل الأوزان التقديرية النهائية إلى وحدة الشحن التي يطلبها المورد, أو الناقل, أو السوق الوجهة.

أوجه السهو الشائعة التي تؤثر على الدقة

إحدى المشكلات المتكررة هي الخلط بين الحجم الاسمي للعارضة والهندسة الفعلية. فالتسميات المتشابهة لا تضمن تطابق وزن عارضة I لكل قدم عبر المعايير المختلفة.

ومشكلة أخرى هي تجاهل أطوال القطع. إذ إن طلب أطوال المخزون القياسية قد يزيد الحمولة المشتراة مقارنة بأطوال التصميم النظرية.

كما يمكن إغفال الطلاءات الواقية. قد لا يغير الجلفنة أو أنظمة الطلاء الخاصة وزن العارضة بشكل كبير, لكنها تؤثر على التكلفة الإجمالية والخدمات اللوجستية.

كما أن بعض التقديرات تغفل الملحقات. فالمقويات, وصفائح النهايات, وصفائح الوصل, والبراغي هي عناصر منفصلة تؤثر على الكتلة الفعلية للشحنة.

وأخيرا, فإن استخدام جداول قديمة يخلق مخاطر. أكد أحدث معيار وأحدث كتالوج للمورد قبل إصدار مقارنة الشراء.

خطوات تنفيذ عملية

1. أدرج كل تسمية عارضة, والطول, والكمية, والمعيار في ورقة واحدة.
2. أدخل وزن عارضة I لكل قدم المنشور أو التقديري بجانب كل بند.
3. اضرب الوزن في إجمالي الطول الخطي لكل نوع من العوارض.
4. أضف سماحيات للهدر, والملحقات, وتكوين التسليم إذا لزم الأمر.
5. حول الإجماليات إلى أرطال, وكيلوغرامات, وأطنان لدعم مراجعة التسعير والشحن.
6. راجع القيم غير المعتادة مع المورد أو جدول مرجعي إنشائي.

الخلاصة النهائية

يساعد التقدير الموثوق لوزن عارضة I لكل قدم على تحويل التخطيط المبكر للفولاذ إلى عملية أوضح, وأسرع, وأقل مخاطرة.

استخدم جداول العوارض أولا, وطبق الصيغ البسيطة عند الحاجة, وراجع دائما الوحدات, والمعايير, والملحقات قبل مقارنة العروض.

بالنسبة لتوريد الفولاذ الإنشائي العالمي, تدعم Hongteng Fengda الحلول الفولاذية القياسية والمخصصة من خلال إنتاج مستقر, ومراقبة الجودة, والامتثال للمعايير الدولية.

الخطوة التالية بسيطة: جهز قائمة العوارض الخاصة بك, واحسب إجمالي الطول الخطي, وحدد وزن عارضة I لكل قدم الصحيح, وتحقق من النتيجة مقابل بيانات المورد.
