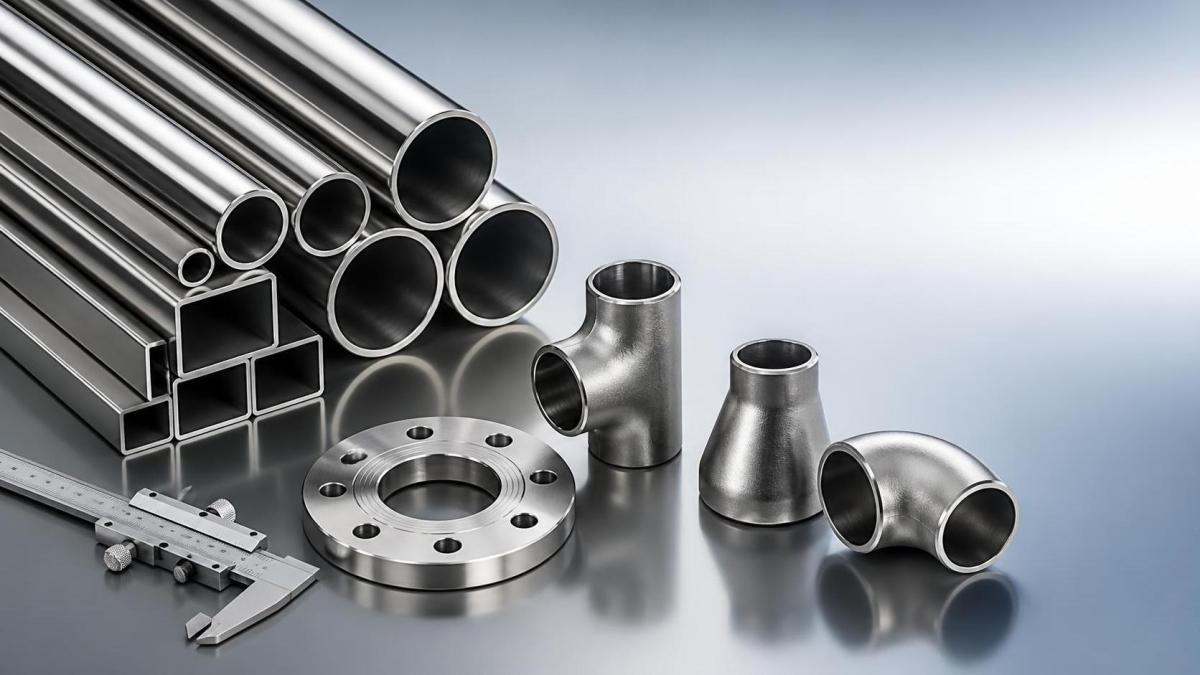

كيفية التمييز بين أنابيب الفولاذ المقاوم للصدأ والمواسير عند تحديد مواصفات مشروع

عند إدراج الفولاذ المقاوم للصدأ في جدول المشروع، غالبًا ما تُستخدم كلمتا «أنبوب» و«ماسورة» بشكل غير رسمي. وهذا مفهوم في المناقشات الأولية، لكنه يصبح محفوفًا بالمخاطر بمجرد دخول الرسومات وأوامر الشراء وتفاصيل التصنيع ومتطلبات الفحص في الموضوع. قد تبدو أنابيب الفولاذ المقاوم للصدأ ومواسيره متشابهة على الرف، لكنها تُطلب وتُقاس وتُختبر وتُستخدم لأغراض مختلفة.

بالنسبة إلى مدير المشروع، لا يقتصر الفرق على مسألة مصطلحات. فقد يؤثر في مدى ملاءمة عنصر ما لوصلة معينة، أو في قدرة خط معالجة على توفير التدفق المطلوب، أو في اتساق مظهر الدرابزين بعد التركيب، أو في إمكانية قبول المواد الواردة من مصانع مختلفة دون تأخير. ويبدأ الاختيار الصحيح بفهم ما يجب أن يؤديه المكوّن، وليس بمجرد اسمه.

الفرق العملي: الأنابيب تُحدد بالأبعاد؛ والمواسير تُحدد بالخدمة

تُحدد أنابيب الفولاذ المقاوم للصدأ عمومًا بقطرها الخارجي الفعلي وسماكة جدارها. فقد يطلب المشتري أنبوبًا دائريًا بقطر خارجي 50.8 mm × جدار بسماكة 2.0 mm، أو مقاطع مجوفة مربعة ومستطيلة مثل 50 mm × 50 mm × 3 mm. وتكتسب هذه الأبعاد أهمية لأن الأنابيب تُختار عادةً لملاءمتها الإنشائية أو لمظهرها أو لدقة تصنيعها أو لحاجتها إلى الاتصال بأجزاء ذات مقاسات دقيقة.

أما الماسورة، فعلى النقيض، تُحدد عادةً بالمقاس الاسمي للماسورة (NPS) والجدول، أو بنظام مواسير آخر مستخدم في السوق المعني. وليس المقاس الاسمي بالضرورة هو القطر الخارجي الفعلي. ويحدد الجدول سلسلة لسماكة الجدار، ما يؤثر بدوره في القطر الداخلي وقدرة الضغط والوزن وتجهيز اللحام. وقد تطورت أنظمة المواسير حول نقل السوائل والغازات والبخار أو الملاط؛ وعادةً ما يكون اتساق مسار التدفق وملاءمة خدمة الضغط أهم من التطابق الخارجي الدقيق مع إطار مُصنّع.

ولهذا السبب، قد يؤدي تعليق في الرسم يذكر فقط «ماسورة من الفولاذ المقاوم للصدأ 50 mm» إلى التباس. فقد يصف نظام مواسير اسميًا، أو قطرًا خارجيًا تقريبيًا، أو قطعة أنبوب. وهذه البدائل ليست قابلة للاستبدال. ولا ينبغي لفريق المشتريات أن يضطر إلى استنتاج قصد المصمم بعد إصدار الطلب.

انظر إلى ما هو أبعد من الشكل الدائري

لا يكفي الشكل الدائري وحده لتحديد المنتج. فقد تكون كل من المواسير والأنابيب ملحومة أو غير ملحومة، وقد يُنتج كلاهما من درجات فولاذ مقاوم للصدأ مقاومة للتآكل. وتتمثل المؤشرات المفيدة في الأبعاد والتفاوتات والاستخدام النهائي والمعيار الحاكم. فقد يبدو عنصر دائري مصقول مستخدم في درابزين، وخط صحي في منطقة لتجهيز الأغذية، وخط خدمات ينقل الماء، متشابهة جميعًا عند النظر إليها من مسافة عدة أمتار. لكن منطق مواصفاتها مختلف.

هذه المقارنة دليل إرشادي وليست بديلًا عن مراجعة الكود. فبعض منتجات الأنابيب مناسبة للمهام المرتبطة بالضغط، بينما تُستخدم بعض منتجات المواسير في التطبيقات الإنشائية أو المُصنّعة. وتحدد مواصفات المشروع والمتطلبات المحلية الحد الفاصل النهائي.

ابدأ بالوظيفة، ثم حدد المادة

تبدأ المواصفات الموثوقة بطرح بعض الأسئلة المباشرة. هل ينقل العنصر وسطًا ما؟ هل يتعرض لضغط داخلي أو دورات حرارية أو تفريغ أو مواد كيميائية للتنظيف؟ هل يجب أن ينزلق البعد الخارجي داخل حامل أو أن يصطف مع مشابك الزجاج؟ هل سيكون العنصر ظاهرًا؟ هل يحدد مهندس دوره الحامل للأحمال؟ عادةً ما تقود الإجابات سريعًا إلى الماسورة أو الأنبوب أو مقطع إنشائي مجوف مصنوع لغرض محدد.

على سبيل المثال، ينبغي عادةً تطوير خط فرعي للخدمات كمواصفة لنظام مواسير. ويحتاج المصمم إلى تحديد السائل وضغط التصميم ودرجة حرارة التصميم وسماحية التآكل عند الحاجة وطريقة الوصل والصمامات والوصلات المتوافقة. وقد يؤدي اختيار أنبوب ذي تشطيب لامع لمجرد أن قطره الخارجي يبدو مناسبًا إلى مشكلات توافق عند كل وصلة.

أما حاجز الحماية المصنوع من الفولاذ المقاوم للصدأ فهو قرار مختلف. هنا، غالبًا ما تكون الأولوية للقطر الخارجي والاستقامة ومظهر اللحام وتشطيب السطح والتوافق مع الحوامل أكثر من القطر الاسمي الداخلي. وإذا ظهر أنبوب دائري 42.4 mm في تفصيلة ما، فإن استبداله بمنتج ماسورة اسمي يمكن أن يغير القطر الخارجي الفعلي ويعطل الوصلات الاحتكارية. قد تظل المادة فولاذًا مقاومًا للصدأ، لكنها لم تعد المكوّن الهندسي نفسه.

تبدأ أخطاء المقاسات عادةً بسطر واحد مفقود في الرسم

أكثر الأخطاء الشائعة التي يمكن تجنبها هو تقديم بُعد واحد فقط. فعبارة «أنبوب من الفولاذ المقاوم للصدأ، 2 inch» غير مكتملة لأنها لا تحدد ما إذا كانت 2 inches قطرًا خارجيًا فعليًا، أو تسمية ماسورة اسمية، أو قطرًا داخليًا، أو مرجعًا لأنبوب خاصًا بسوق معين. وعبارة «ماسورة من الفولاذ المقاوم للصدأ، 50 mm» تعاني الضعف نفسه ما لم يُذكر نظام المواسير المعني.

بالنسبة إلى الأنابيب، حدد الشكل والأبعاد الخارجية الفعلية وسماكة الجدار الاسمية ودرجة المادة والتشطيب ومتطلبات الطول والتفاوتات ذات الصلة بالتصنيع. وبالنسبة إلى المواسير، قدم المقاس الاسمي والجدول أو سماكة الجدار ودرجة المادة ونوع التصنيع عند الحاجة وتجهيز الأطراف والمعيار أو أساس الكود. وينبغي أن توضح وثائق التصميم أيضًا ما إذا كانت وثائق اختبارات المصنع أو الفحص غير الإتلافي أو اختبار الضغط أو التخليل أو التخميل أو قابلية التتبع مطلوبة. ويجب اختيار هذه المتطلبات وفقًا للخدمة، لا نسخها من مشروع غير ذي صلة.

تكتسب الإشارة إلى معيار أهمية لأنها تحدد أكثر من الأبعاد. فقد تعالج أنظمة ASTM وEN وJIS وGB التركيب الكيميائي والخواص الميكانيكية والاختبارات والتفاوتات وشكل المنتج بطرق مختلفة. وقد يترك ذكر درجة دون معيار المنتج ذي الصلة مجالًا لافتراضات غير متطابقة. ويمكن للمورد تقديم مادة مكافئة للدرجة، لكنها قد لا تستوفي أحكام الأبعاد أو الفحص المطلوبة.

اختيار الدرجة منفصل عن قرار الأنبوب مقابل الماسورة

من المغري اعتبار درجة الفولاذ المقاوم للصدأ هي المواصفة كاملة. لكن في الواقع، تعمل الدرجة وشكل المنتج وحالة السطح وطريقة التصنيع وبيئة الخدمة معًا. ويمكن النظر في الدرجات الأوستنيتية الشائعة للعديد من التطبيقات العامة، بينما قد يؤدي التعرض للكلوريدات والبيئات الساحلية والتلامس الكيميائي ودرجات الحرارة المرتفعة ومتطلبات النظافة وإجراءات اللحام إلى تغيير الاختيار. وينبغي مراجعة الاختيار الصحيح مقابل بيئة التشغيل الفعلية والمتطلبات الحاكمة للمشروع.

وتستحق حالة السطح القدر نفسه من الاهتمام. فالتشطيب المزخرف المصقول بالفرشاة، وتشطيب المصنع، والتشطيب الصحي الأملس داخليًا، تلبي احتياجات مختلفة. ويمكن لتغير لون اللحام وتلوث الفولاذ الكربوني المتضمن وسوء التنظيف بعد اللحام أن تقلل مقاومة التآكل أثناء الخدمة حتى عندما تكون السبيكة الأساسية مناسبة. وحيث يكون الفولاذ المقاوم للصدأ مكشوفًا ويكون أداء مقاومة التآكل حاسمًا، ينبغي أن توضح المواصفة توقعات التنظيف بعد التصنيع بدلًا من افتراض أن مصطلح «الفولاذ المقاوم للصدأ» يحسم المسألة.

نسّق مكونات الفولاذ المقاوم للصدأ مع حزمة المبنى الأوسع

نادرًا ما تشتري المشاريع عناصر الفولاذ المقاوم للصدأ بمعزل عن غيرها. فقد يجمع إطار مظلة أو توسعة مستودع أو مبنى زراعي أو مرفق عام بين المقاطع الإنشائية وألواح التسقيف وأنظمة التصريف والدعامات وأنابيب الفولاذ المقاوم للصدأ للقضبان أو الشاشات أو إطارات المعدات أو التفاصيل المكشوفة. ويمنع التنسيق في هذه المرحلة تحول مشكلة واجهة صغيرة إلى تعديل في الموقع.

فعلى سبيل المثال، ينبغي تقييم حزم الأسطح والجدران وفقًا لبيئة التآكل الخاصة بها وتفاصيل التثبيت والحركة الحرارية وإمكانية الوصول للصيانة. وبالنسبة لأغلفة المباني الزراعية والسكنية والتجارية والعامة، يمكن النظر في ألواح فولاذ Galvalume المطلية بالألوان PPGL عندما يتناسب شكلها ونظام طلاءها وظروف المشروع مع التصميم. وهو حل مادي مختلف عن أنابيب الفولاذ المقاوم للصدأ، لكن الوصلات بين المعادن غير المتشابهة واختراقات السقف والدعامات ومسارات التصريف لا تزال تحتاج إلى تفاصيل دقيقة. ولا ينبغي ترك المياه الراكدة والتلامس المباشر بين المواد غير المتوافقة لتقدير الموقع.

وهنا أيضًا يمكن لمورد الفولاذ الإنشائي أن يضيف قيمة عملية دون تغيير مسؤولية المهندس عن التصميم. تصنع Hongteng Fengda وتصدر منتجات الفولاذ الإنشائي بما في ذلك فولاذ الزوايا وفولاذ القنوات والكمرات والمقاطع المشكلة على البارد والمكونات المخصصة. وفي المشاريع الدولية، غالبًا ما يدور النقاش المفيد حول وضوح الرسومات ومواءمة المعايير والتعبئة ووضع علامات على المكونات وكيفية تداخل الأنبوب أو الماسورة مع الحزمة الإنشائية. وتساعد هذه التفاصيل على تقليل غموض المشتريات قبل وصول المواد إلى ورشة التصنيع أو الموقع.

ما يجب التحقق منه قبل إصدار أمر الشراء

عادةً ما تكون المراجعة الفنية القصيرة قبل الإصدار أكثر قيمة من حل نزاع بعد التسليم. تحقق من النقاط التالية مقارنةً بأحدث رسم معتمد وقائمة مواد:

• ما إذا كان العنصر المطلوب ماسورة أو أنبوبًا دائريًا أو أنبوبًا مربعًا أو أنبوبًا مستطيلًا أو مقطعًا إنشائيًا مجوفًا.
• ما إذا كان كل بُعد مذكور اسميًا أم فعليًا، وما إذا كانت سماكة الجدار واضحة دون التباس.
• درجة الفولاذ المقاوم للصدأ المطلوبة ومعيار المنتج ومسار التصنيع والتشطيب السطحي.
• تفاصيل الوصل، بما في ذلك الوصلات وتجهيز الأطراف وإجراءات اللحام والتفاوتات البعدية المسموح بها.
• متطلبات الوثائق والتعريف والفحص والتعبئة المناسبة للعمل.
• أطوال التسليم وما إذا كانت الأطوال العشوائية أو الأطوال المقطوعة أو التعشيش أو سماحات التصنيع مقبولة.

قد تُغفل النقطة الأخيرة. فالمادة المطابقة تقنيًا للدرجة والمقاس المذكورين قد تظل تسبب هدرًا أو مشكلات في المناولة إذا لم تتوافق أطوال المخزون مع خطة القطع. وعلى العكس، فإن طلب تفاوتات ضيقة جدًا لأطوال القطع لمادة ستخضع لتصنيع مكثف قد يضيف تكلفة دون تحسين التجميعة النهائية. وينبغي أن تكون المتطلبات صارمة حيث تقتضي الوظيفة ذلك، لا في كل مكان بحكم العادة.

لا تدع اللغة القابلة للتبادل تؤدي إلى مواد قابلة للتبادل

القاعدة الأبسط هي: حدد أنابيب الفولاذ المقاوم للصدأ عندما تحكم القرار الأبعاد الخارجية الفعلية أو شكل المقطع أو ملاءمة التصنيع أو التشطيب؛ وحدد مواسير الفولاذ المقاوم للصدأ عندما تحكمه تسمية نظام المواسير أو الخدمة الداخلية أو متطلبات الضغط والوصلات القياسية. ثم أكد الدرجة والمعيار وسماكة الجدار والتشطيب ومتطلبات الفحص بصورة منفصلة.

قبل دعوة الموردين لتقديم عروض الأسعار، ينبغي لفرق المشروع تحويل الملاحظات غير الرسمية إلى وصف منضبط للمواد، وأن يراجع المصمم والمصنّع والمورد أي واجهات غير واضحة. وفي مشاريع التوريد العالمية، يكتسب هذا أهمية خاصة عندما تتقاطع المستندات بين اصطلاحات ASTM أو EN أو JIS أو GB. إن المواصفة الواضحة لا تضمن تركيبًا مثاليًا، لكنها تزيل أحد أكثر أسباب وصول مواد الفولاذ المقاوم للصدأ الخاطئة شيوعًا في المرحلة غير المناسبة من المشروع.
