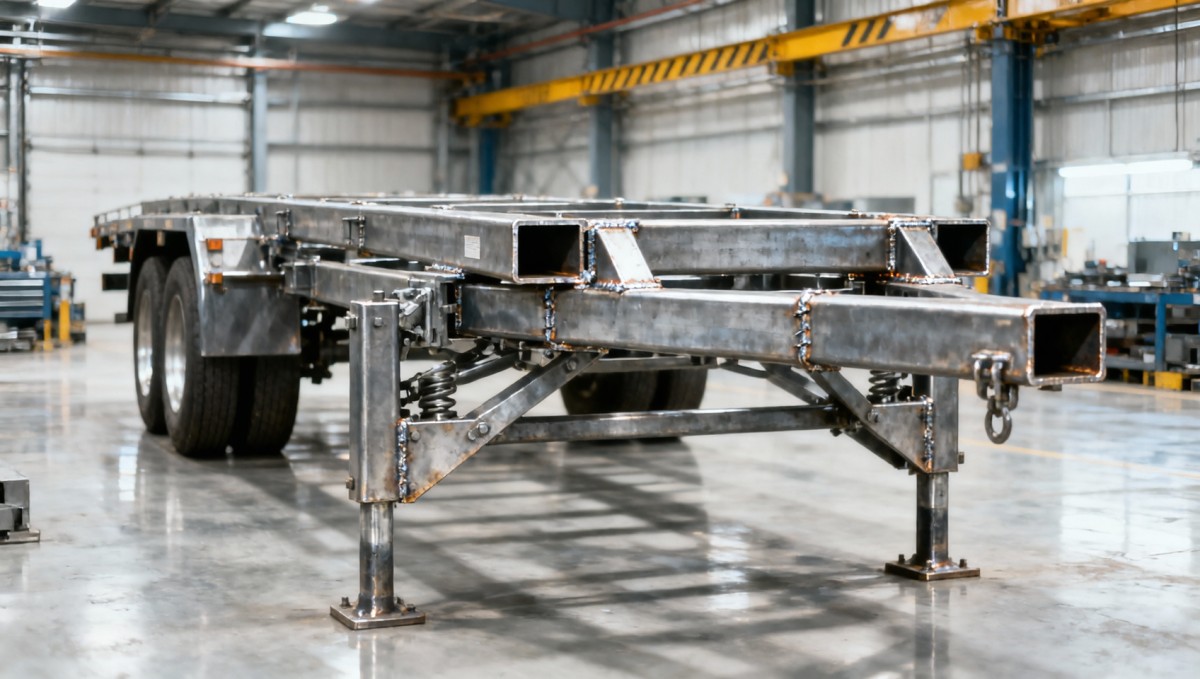

تكون الأنابيب المربعة المصنوعة من الفولاذ الكربوني قوية بما يكفي للمقطورة فقط عندما يتوافق المقطع المختار مع مسار الحمل الفعلي، والبحر الحقيقي بين نقاط الدعم، وتفاصيل الوصلات، وظروف التشغيل. فقد يكون الأنبوب الذي يبدو سميكًا في ورقة عرض الأسعار أقل من المطلوب في مقاومة الانحناء، أو شديد المرونة في الالتواء، أو عرضة للتلف عند مناطق اللحام إذا كان تصميم الإطار يركز الإجهاد حول حوامل النوابض، أو وصلات لسان المقطورة، أو حوامل المحاور، أو تقاطعات العوارض العرضية. وفي أعمال تصنيع المقطورات، نادرًا ما يكون السؤال هو ما إذا كانت الأنابيب المربعة المصنوعة من الفولاذ الكربوني مناسبة لتصنيع المقطورات بصورة عامة. أما السؤال المفيد فهو ما إذا كان مقاس خارجي محدد، وسماكة جدار محددة، ودرجة فولاذ محددة، وطريقة تصنيع محددة، قادرة على تحمل أحمال النقل المتكررة دون انحراف مفرط، أو انبعاج موضعي، أو تشقق في اللحامات، أو تشوه.

ابدأ بحالة الحمل بدلًا من الكتالوج. فإطارات المقطورات لا تتعرض فقط لوزن رأسي ساكن، بل تتعرض أيضًا لتأثيرات ديناميكية ناتجة عن الحفر، والفرملة، والانعطاف، والتحميل غير المتوازن، والاهتزاز، والالتواء عندما ترتفع إحدى العجلات أعلى من الأخرى. وإذا تم اختيار الأنبوب اعتمادًا على القدرة الاسمية فقط في ظل افتراض ساكن بسيط، فغالبًا ما يفوت التقييم الجزء من الإطار الذي يتعرض للفشل أولًا. وفي كثير من التصميمات، لا يحدث أعلى إجهاد عند منتصف بحر السكة الرئيسية، بل قد يظهر بالقرب من انتقال لسان المقطورة، أو في منطقة قصيرة غير مدعومة بجوار حامل ملحوم، أو في منطقة متأثرة بالحرارة حيث انقطعت استمرارية المقطع.

اقرأ مواصفات الأنبوب باعتباره مقطعًا إنشائيًا، لا مقاسًا لسلعة

تتمثل الخطوة الأولى في التحقق من أربعة عناصر أساسية معًا: البعد الخارجي، وسماكة الجدار، ودرجة المادة، ومعيار التصنيع. يمكن أن تتصرف الأنابيب المربعة ذات البعد الخارجي نفسه بصورة مختلفة جدًا إذا كان أحد المقاطع ذا جدار رقيق والآخر ذا جدار أكثر سماكة. يؤثر المقاس الخارجي في معامل المقطع والصلابة، بينما تؤثر سماكة الجدار بدرجة كبيرة في مقاومة الانبعاج الموضعي، ومتانة اللحام، والقدرة على تحمل أضرار الصدمات. وتهم درجة المادة لأن مقاومة الخضوع تحدد الحد الذي يبدأ قبله التشوه الدائم، لكن الدرجة الأعلى وحدها لا تصحح هندسة ضعيفة. فقد يكون أداء أنبوب صغير عالي المقاومة أقل من أداء أنبوب أكبر متوسط المقاومة إذا كانت صلابة الانحناء هي العامل الحاكم للتصميم.

ينبغي التعامل مع المعايير مثل ASTM وEN وJIS وGB باعتبارها جزءًا من مراجعة المقاومة، وليس مجرد مستندات للمشتريات. فهي تحدد نطاقات التركيب الكيميائي، ومتطلبات الخواص الميكانيكية، والسماحات، وأحيانًا طريقة التشكيل. وبالنسبة لتصنيع المقطورات، تؤثر هذه التفاصيل في قابلية اللحام، والاتساق البُعدي، والثقة في أن الأنبوب المورد يطابق بالفعل مستوى المقاومة المعلن. وتصبح تقارير اختبار المطحنة، وأرقام الصهر، وسجلات الفحص ذات صلة عندما يُتوقع من الأنبوب دعم إطار ذي أهمية للسلامة، وليس مجرد هيكل زخرفي أو خفيف التحميل.

أين تتحدد مقاومة المقطورة عادةً

تحمل القضبان الرئيسية أكبر تأثير للانحناء، لكن العوارض العرضية، والدعامات الخارجية، وأعضاء لسان المقطورة غالبًا ما تتحكم في بقاء الإطار مستقرًا أثناء التشغيل. فقد يكون الأنبوب المربع الكافي كسكة مستقيمة غير كافٍ في المواضع التي تُدخل فيها الملحقات أحمالًا لا مركزية. وإذا تم تركيب مجموعة المحاور أسفل الإطار، فقد تنتقل الأحمال عبر حوامل تولد إجهادًا مركزًا على جدار الأنبوب. وإذا تم تثبيت مكونات التعليق مباشرة على أنابيب ذات جدار رقيق، فقد يتخذ الجدار شكلًا بيضاويًا أو يتمزق حول اللحام قبل الوصول إلى المقاومة الكاملة للعضو.

يستحق الانحراف قدرًا من الاهتمام يساوي الاهتمام بالمقاومة القصوى. فقد يظل إطار المقطورة تحت إجهاد الخضوع، ومع ذلك يكون غير مقبول إذا هبط بدرجة تؤثر في محاذاة المحاور، أو استواء السطح، أو ملاءمة الأبواب، أو سلوك الاقتران. كما يمكن أن تزيد المرونة المفرطة من خطر الكلال، لأن الحركة المتكررة تضخم دورات الإجهاد عند أقدام اللحام وحواف الوصلات. وعمليًا، قد يحتاج المقطع الذي يجتاز حساب مقاومة بسيط إلى زيادة حجمه بسبب ضعف صلابة التشغيل.

حجم المقطع وسماكة الجدار ولماذا غالبًا ما يتم المبالغة في تقدير الجدران الرقيقة

تأتي كثير من أخطاء التقييم من التركيز على الأبعاد الخارجية مع التقليل من تأثير سماكة الجدار. وبالنسبة للمقاطع المجوفة المربعة، فإن تقليل سماكة الجدار لا يخفض الوزن فحسب، بل يقلل أيضًا قدرة المقطع على مقاومة الانبعاج الموضعي، وانسحاب لحام الحامل عبر الجدار، وتأثير الحرارة أثناء التصنيع. وقد يتشوه الأنبوب ذي الجدار الرقيق بسهولة أكبر أثناء القطع واللحام، مما يترك إجهادًا متبقيًا أو التواءً في القضبان الطويلة. وهذا مهم في المقطورة لأن أخطاء المحاذاة تنتقل عبر التجميعة بأكملها. وبمجرد ألا تعود هندسة أداة الربط والمحور والسطح مربعة، قد يتغير سلوك السير وتآكل الإطارات حتى إذا لم يظهر على الإطار فشل واضح.

ومن الأخطاء الشائعة الأخرى افتراض أن أي مقطع مغلق يحل مشكلة الالتواء تلقائيًا. صحيح أن الأنابيب المربعة توفر سلوكًا التوائيًا أفضل من كثير من المقاطع المفتوحة، لكن الطلب على الالتواء يعتمد على تخطيط الإطار. فقد يتعرض لسان مقطورة مكوّن من أنبوب واحد وملحوم في وصلة أمامية ضيقة إلى مزيج شديد من الانحناء والالتواء أثناء الانعطاف أو ملامسة الأرض غير المستوية. وإذا غابت صفائح التقوية، أو الصفائح الجانبية، أو أكمام التعزيز، فقد تصبح الوصلة هي الموضع الضعيف. وفي هذه الحالات، تتحدد المقاومة بالهندسة المحلية وتصميم اللحام، وليس بمقطع الأنبوب الاسمي وحده.

درجة المادة مهمة، لكن الهندسة عادةً ما تتحكم أولًا

غالبًا ما يتم تقييم أنابيب الفولاذ الكربوني للمقطورات وفق تسميات درجات مثل Q235 وQ345 وS235JR وSS400 أو ما يعادلها بموجب معايير مختلفة. وتُعد هذه التسميات مفيدة، لكن لا ينبغي اعتبارها قابلة للتبادل مباشرة دون مراجعة المواصفة ذات الصلة. فقد تختلف مقاومة الخضوع، ونطاق مقاومة الشد، ومتطلبات الصدم إن وجدت، وحدود التركيب الكيميائي. كما قد تختلف قابلية اللحام قليلًا تبعًا لمكافئ الكربون والسماكة. وإذا تم استخدام أنبوب مشكل على البارد، فقد تؤثر عملية التصنيع في خصائص الزوايا والإجهادات المتبقية، مما يؤثر في أداء المقطع بالقرب من تفاصيل اللحام عالية الإجهاد.

حتى عند توفر درجة أعلى من المقاومة، فإن زيادة الدرجة دون تغيير الهندسة قد توفر فائدة محدودة إذا كان الانحراف هو العامل الحاكم، أو إذا كان تحمل البراغي على الجدار هو نمط الفشل الحرج، أو إذا كان التصميم حساسًا للكلال. وغالبًا ما يوفر المقطع الأكبر ذو مقاومة الخضوع المتوسطة هامشًا أفضل لإطارات المقطورات من الأنبوب الأصغر عالي المقاومة الذي يتم تشغيله قريبًا من حدوده.

يمكن أن يغير التعزيز في منتصف الإطار منطق الاختيار

في بعض تصميمات المقطورات، تعمل الأنابيب المربعة الرئيسية مع مكونات زاوية تُستخدم كحوامل، أو مقاعد للعوارض العرضية، أو مقويات موضعية، أو لتعزيز المناطق المحيطة بنقاط التثبيت. وهنا تصبح ملاءمة المقاطع مهمة. فعلى سبيل المثال، عند اختيار عناصر التدعيم أو التأطير المكملة، قد تكون الأبعاد ونطاقات الدرجات المماثلة لتلك الموجودة في مواصفات مورّد الفولاذ الزاوي، بما في ذلك سماكات من 3-20mm ودرجات شائعة مثل Q235 وQ345 وSS400 وST37-2 وST52 وS235JR، ذات صلة إذا كان متوقعًا من التعزيز مشاركة الأنبوب في حمل الأحمال. ولا يتمثل الهدف في خلط الأجزاء عشوائيًا، بل في التأكد من أن التعزيز المحلي يمتلك صلابة وسماكة قابلة للحام كافيتين لنقل القوة دون نقل الفشل إلى جدار الأنبوب المجاور.

يمكن أن تقلل جودة اللحام من المقاومة العملية قبل الوصول بوقت طويل إلى درجة الفولاذ

قد تفشل مواصفة الأنبوب السليمة أثناء التصنيع. فإطارات المقطورات تركز العديد من اللحامات الزاوية في مسافات قصيرة، غالبًا حول نقاط التعليق ومناطق أداة الربط. ويمكن أن يقلل سوء التجهيز، والتقويض، والفجوة المفرطة، وعدم الاندماج، وإنهاء اللحام المفاجئ، من عمر الكلال. كما أن الإفراط في اللحام يسبب مشكلات خاصة به من خلال إضافة الحرارة، وزيادة التشوه، وإحداث إجهاد متبقٍ أكبر من اللازم. وإذا استخدم التصميم لحامات متقطعة، فينبغي أن تتوافق المسافات مع آلية نقل الحمل الفعلية، لا أن تُنسخ من تفاصيل إنشائية غير مرتبطة.

كما تتطلب الثقوب، وقطوع التداخل، وشقوق النهايات اهتمامًا. فكل فتحة في الأنبوب المربع تقطع مسار الحمل ويمكن أن تقلل القدرة المحلية بأكثر مما هو متوقع، ولا سيما عندما تكون الفتحة قريبة من دعامة أو حامل ملحوم. وقد لا يعود الأنبوب الذي يبدو كافيًا في حالته غير المقطوعة كافيًا بعد إضافة ثقوب التصريف، أو فتحات التثبيت، أو القطوع اللازمة للوصول. وعند مراجعة الرسومات، يكون الشكل النهائي المصنع أهم من مقطع المخزون الاسمي.

كيفية تقييم ما إذا كان المقطع المختار كافيًا بالفعل

تتمثل سلسلة المراجعة المفيدة في تحديد حالة الحمل الإجمالية للمقطورة، وتوزيعها على الإطار وفق ترتيب الدعم الفعلي، ثم دراسة الإطار من حيث الانحناء، والقص، والالتواء، والإجهاد الموضعي عند نقاط التثبيت، والانحراف. وقد تتحكم مناطق الحوامل المحلية في المقطورات القصيرة ذات العوارض العرضية المتقاربة. أما المقطورات الأطول فمن المرجح أن تتحكم فيها صلابة القضبان وتفاصيل انتقال لسان المقطورة. وإذا كان السطح يحمل معدات مركزة بدلًا من حمل موزع بانتظام، فينبغي أن يعكس التقييم ذلك مباشرةً، بدلًا من توزيع الحمل افتراضيًا على كامل المنصة.

• قارن الطول غير المدعوم الفعلي للقضبان الرئيسية مع معامل مقطع الأنبوب، وليس فقط مع طول المقطورة الكامل الموضح في الرسم.
• راجع ما إذا كانت سماكة الجدار قادرة على تحمل اللحامات، وتحمل البراغي، وأحمال الحوامل دون سحق أو تمزق عند الوصلة.
• ابحث عن المواضع التي قد يكون فيها حمل الصدمة أعلى بكثير من الحمولة الاسمية المقترحة، ولا سيما بالقرب من المنحدرات، ومقاعد المحاور، ووصلات لسان المقطورة.
• أكد المعيار والدرجة المعلنين في مستندات المواد حتى يطابق الأنبوب الموجود في الورشة المقطع المستخدم في الحسابات.

إذا تم استخدام تحليل العناصر المحددة، فينبغي أن يتضمن دعامات واقعية وصلابة الوصلات. وإذا تم استخدام الحساب اليدوي، فيجب أن تظل الافتراضات محافظة حول مناطق الأحمال المركزة. وتصبح كلتا الطريقتين ضعيفتين إذا تغيرت هندسة المقطورة الفعلية لاحقًا أثناء الإنتاج بسبب اختلاف المسافات بين العوارض العرضية، أو إضافة القطوع، أو استبدال سماكة الجدار.

يمكن أن تغير بيئة التشغيل النتيجة

تختلف المقاومة في تطبيق جاف ومضبوط عن المقاومة في ظروف تشغيل تآكلية أو كاشطة. وقد تفقد الأنابيب المربعة المصنوعة من الفولاذ الكربوني والمستخدمة في المقطورات سماكة جدارها الفعالة بمرور الوقت إذا كان التصريف ضعيفًا، أو تراكمت أملاح الطرق داخل المقاطع المغلقة، أو بقي تلف الطلاء عند الوصلات الملحومة والثقوب المحفورة. وقد يصبح العضو المقبول إنشائيًا في اليوم الأول قريبًا من الحد لاحقًا إذا لم تؤخذ سماحية التآكل في الاعتبار. لذلك ينبغي مراجعة المقاطع المغلقة من حيث التهوية، والتصريف، وإمكانية الوصول للطلاء، وتفاصيل إغلاق النهايات، لأن التآكل الداخلي الخفي قد يظل دون ملاحظة حتى ظهور التشققات أو الثقوب الموضعية.

وقد يكون للنقل والمناولة قبل التجميع أهمية أيضًا. فالأنابيب الطويلة ذات الدعم غير الكافي أثناء الشحن أو التخزين في الساحة قد تصل وهي تعاني من انحناء أو التواء أو انبعاج. وقد تكون هذه العيوب ضمن سماحات المظهر، لكنها لا تزال تعقد محاذاة الإطار. وإذا احتاج المقطع إلى التقويم بعد التسليم، فينبغي أخذ الإجهاد المتبقي والضرر الموضعي في الاعتبار قبل افتراض أن الأنبوب لا يزال يتصرف مثل مخزون غير مستخدم.

مؤشرات على أن الأنبوب المختار قد يكون أقل من المطلوب

تشير بعض العلامات في الرسومات أو النماذج الأولية عادةً إلى أن المقطع الحالي قريب من حده، ومنها البحور الطويلة مع عدد قليل من العوارض العرضية، ولحام حوامل التعليق مباشرةً على أنابيب ذات جدار رقيق نسبيًا، ومرونة الإطار المرئية عند رفعه من إحدى الزوايا، والانبعاج الموضعي بالقرب من لحامات أداة الربط أو الحوامل، والاعتماد المتكرر على صفائح الترقيع لتصحيح التشوه المكتشف في مرحلة متأخرة من التصنيع. ومن علامات التحذير الأخرى أن يتطلب التصميم العديد من المقويات المحلية لمجرد جعل الأنبوب الخفيف قابلًا للاستخدام. وعند هذه النقطة، يكون المقطع الأساسي الأكبر غالبًا أنظف وأكثر موثوقية إنشائيًا من إصلاح نقاط الضعف مرارًا بإضافة قطع أخرى.

ومن ناحية أخرى، فإن زيادة الحجم دون ضوابط لها تكاليفها. فالأنابيب الأثقل تزيد الوزن الفارغ، وقد تغير توازن المحاور، وربما تعقد تسلسل اللحام. ولا يتمثل الهدف ببساطة في اختيار الأنبوب المربع الأكثر سماكة والمتاح. بل يتمثل في اختيار مقطع يمتلك احتياطيًا كافيًا لمجموعة الأحمال الفعلية، وانحرافًا مقبولًا، وتصنيعًا عمليًا، وحماية من التآكل يمكن صيانتها.

ينبغي أن يستند القرار النهائي إلى تفاصيل الإطار المصنع، لا إلى اسم الأنبوب وحده. فعندما يعمل مقاس الأنبوب، والجدار، والدرجة، وتصميم اللحام، وهندسة نقاط التثبيت معًا في ظل ظروف النقل المتوقعة، فمن المرجح أن يكون المقطع قويًا بما يكفي. أما إذا ظل أي عنصر من هذه العناصر غير مؤكد، تظل المواصفة غير مكتملة، حتى عندما يبدو الأنبوب نفسه متينًا على الورق.
