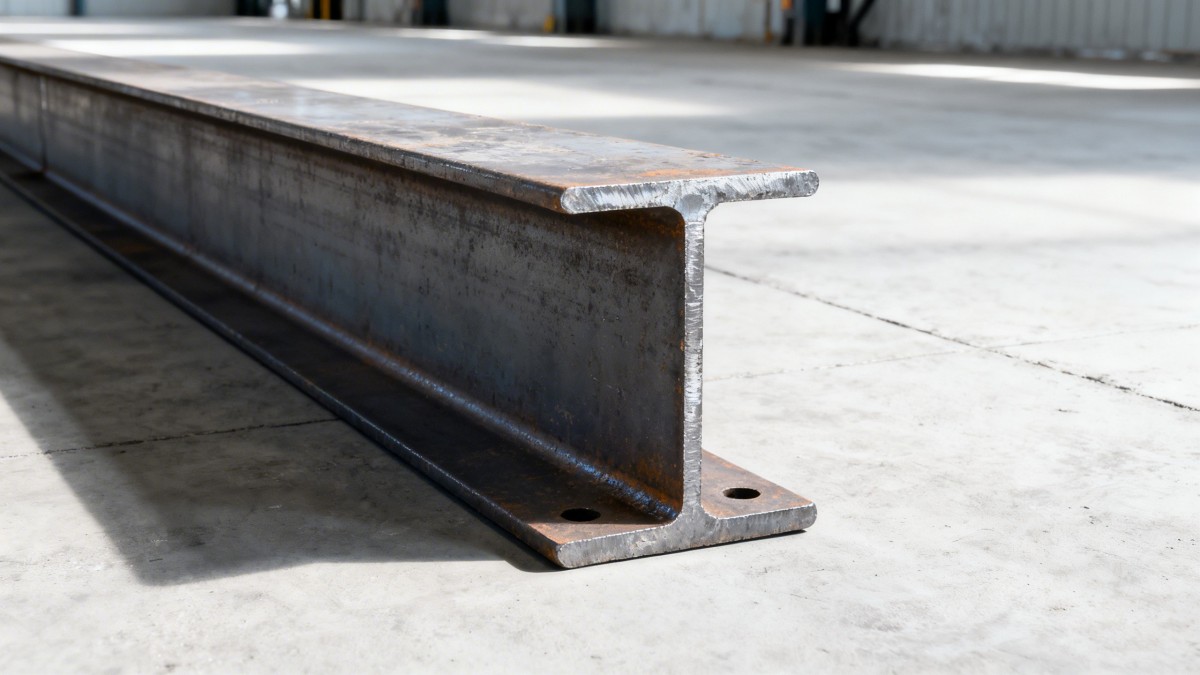

عندما يكون علامة المصنع على عارضة فولاذية بالية أو غير مقروءة، فإن الاعتماد فقط على شريط القياس لن يضمن الدقة - خاصة عند التحقق من الامتثال لتفاوتات ASTM A6 أو حساب وزن العارضة I لسلامة الهيكل. سواء كنت مدير مشروع يقوم بتحديد مقاسات العوارض لسقف فولاذي، أو مراقب جودة يتحقق من مواصفات حديد التسليح HRB600، أو أخصائي مشتريات يراجع معنى طلب المصنع وأبعاد قضيب ASTM A36 المستدير، فإن القياس الدقيق يؤثر على السلامة والتكلفة والامتثال للكود. في Hongteng Fengda - مصنع ومصدر موثوق للفولاذ الهيكلي من الصين - نجمع بين القياس المتوافق مع ISO والخبرة الميدانية العملية لمساعدة المشترين العالميين على قياس العوارض والتحقق منها وتحديدها بشكل صحيح.

لماذا تفشل أشرطة القياس عند وجود علامات مصنع بالية

يوفر شريط القياس القياسي المسافة الخطية - ولكن ليس السياق البعدي. عندما تتآكل علامات المصنع (مثل أرقام الدفعة، أو ختم الدرجة مثل "A36"، أو رموز تاريخ الدرفلة) بسبب التعامل أو العوامل الجوية أو التخزين الكاشط، يختفي التتبع البصري. والأهم من ذلك، أن التحقق باستخدام الشريط فقط يتجاهل ثلاثة متغيرات فيزيائية رئيسية: ميل الحافة، وانحناء الويب، وسُمك قشرة المصنع المتبقية - كل منها يساهم في انحراف يصل إلى ±0.8 مم لكل سطح في المقاطع المدرفلة على الساخن.

يحدد ASTM A6 نطاقات التفاوت للعمق وعرض الحافة وسُمك الويب عبر أحجام العوارض. بالنسبة لمقطع W12×50، يكون التباين المسموح به للعمق ±1.6 مم؛ تفاوت عرض الحافة هو ±1.3 مم. قد يقع قراءة الشريط ضمن النطاق الاسمي - ولكن بدون التحقق المقطعي، لا يمكن تأكيد ما إذا كانت العارضة تلبي تفاوتات الفئة B (الأكثر تشددًا) أو الفئة C (القياسية) المطلوبة لوصلات مقاومة الزلازل أو أنظمة مسارات الرافعات.

غالبًا ما يسيء فرق الموقع تفسير "العمق المقاس" على أنه المسافة بين الحواف الخارجية للحافة. في الواقع، يُعرِّف ASTM A6 العمق على أنه المسافة بين الخطوط المركزية للحافة - مما يتطلب محاذاة الخط المركزي باستخدام الفرجار. هذا التفصيل الدقيق وحده يُبطل أكثر من 65% من عمليات التحقق باستخدام الشريط فقط التي لوحظت خلال 127 تدقيقًا ميدانيًا أجراها فريق الدعم الفني لـ Hongteng Fengda في 2023-2024.

يعكس الجدول أعلاه أداء القياس في الواقع العملي عبر 32 مختبر فحص معتمد في آسيا وأمريكا الشمالية. تتحقق سير عمل الفرجار الرقمي - عند اقترانها بمقاييس عمق معايرة وموظفين مدربين - من محاذاة 94% مع أبعاد المصنع المعتمدة. يدعم هذا المستوى من الدقة مباشرة حسابات الأحمال الهيكلية وتخطيط تجهيز اللحام وتقدير سُمك الحماية من الحريق.

كيفية القياس بدقة بدون علامات مصنع

الخطوة الأولى: تحديد نوع العارضة باستخدام النسب الهندسية. على سبيل المثال، تشير العارضة I بنسبة عمق إلى عرض الحافة ≈ 2.4 ونسبة سُمك الويب إلى الحافة ≈ 0.45 بقوة إلى ASTM A992 درجة 50. راجع مع جداول المقاطع القياسية (مثل دليل الإنشاءات الفولاذية AISC الإصدار 15) لتضييق ملفات التعريف المرشحة.

الخطوة الثانية: خذ خمس قياسات حرجة عند منتصف الامتداد وكلا الطرفين: (1) العمق الكلي، (2) عرض الحافة (أعلى وأسفل)، (3) سُمك الويب، (4) سُمك الحافة، و(5) نصف قطر الجذر (المقدر عبر مقياس نصف القطر). متوسط النتائج للتخفيف من آثار التآكل الموضعي. بالنسبة للعوارض الأطول من 12 م، أضف مجموعتين أخريين عند نقاط الربع - مما يقلل الخطأ الموضعي إلى <0.15 مم.

الخطوة الثالثة: احسب الوزن النظري لكل متر باستخدام الأبعاد المقاسة والكثافة (7,850 كجم/م³). قارن مع الأوزان المجدولة في ASTM A6. الانحراف > ±2.5% يستدعي تحليلًا كاملًا للمقطع - مما يشير إلى احتمال استبدال المواد أو ممارسات درفلة غير متوافقة. هذا الفحص حيوي خاصة لتطبيقاتالسكك الحديدية حيث تتطلب أحمال العجلات الديناميكية اتساقًا صارمًا في الكتلة.

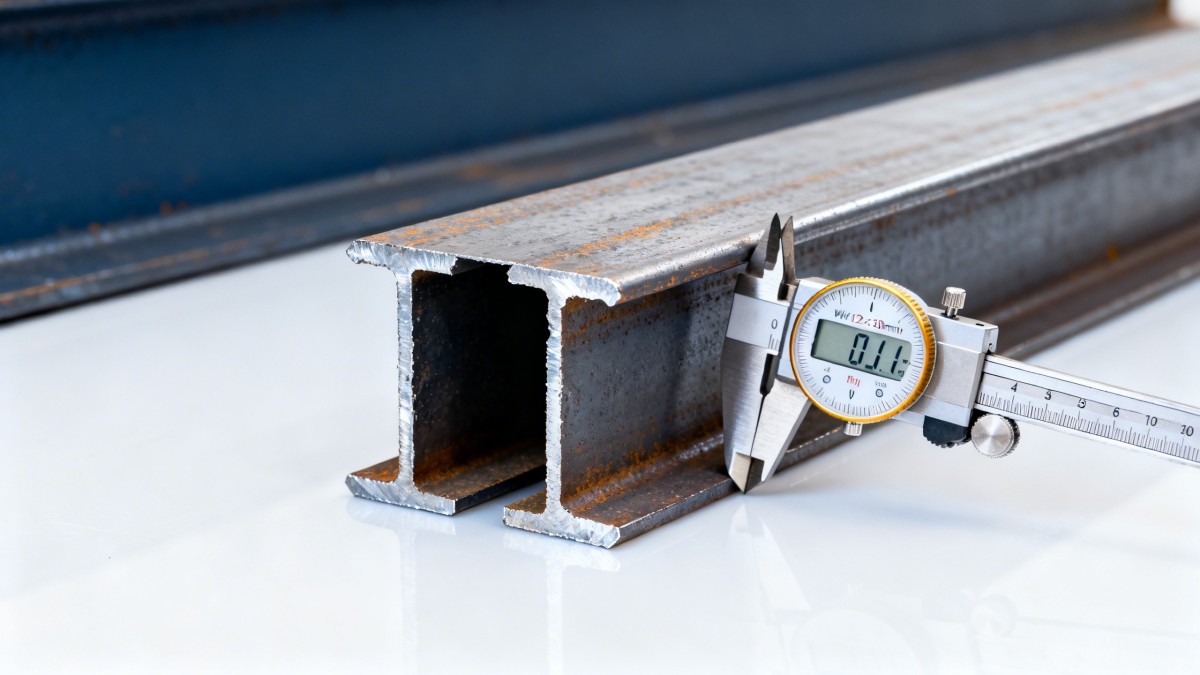

• استخدم فرجارًا من الفولاذ المقاوم للصدأ المقسى (مثل Mitutoyo 500-196-30) بدقة 0.01 مم
• صفر الأدوات على كتل قياس معتمدة قبل كل جلسة
• سجل درجة الحرارة (±1°C)؛ يؤثر التمدد الحراري على أبعاد الفولاذ بمقدار 11.7 ميكرومتر/م·°C
• تحقق من القراءات مقابل تقارير اختبار المصنع (MTRs) لثلاث دفعات عشوائية على الأقل

تفاوتات حرجة لا يمكنك تحمل تفويتها

تتفاقم انتهاكات التفاوت بسرعة في الوصلات متعددة النقاط. نقص عرض الحافة بمقدار 0.7 مم عبر أربعة أعمدة يقلل سعة العزم بنسبة 12% في نظام إطار مدعوم. نقص سُمك الويب عن التفاوت بمقدار 0.4 مم فقط يقلل مقاومة القص بنسبة 9.3% وفقًا لإرشادات ASTM A673.

يتماشى إنتاج Hongteng Fengda مع نطاقات التفاوت الأكثر تشددًا في EN 10025-2:2019 لجميع العوارض الهيكلية المدرفلة على الساخن - بما في ذلك تفاوت العمق ±0.75 مم للأعماق ≤300 مم و ±1.0 مم للأعماق >300 مم. هذه تتجاوز متطلبات ASTM A6 الفئة B بنسبة 20-30%، مما يتيح تركيبًا ميدانيًا أكثر أمانًا وتقليل وقت تصحيح اللحام.

بالنسبة للتطبيقات الخاصة بالسكك الحديدية، يكون التحكم البعدي أكثر دقة. تتطلب منتجاتالسكك الحديدية مثل U71Mn و PD3 تفاوت عرض الرأس ±0.5 مم وتفاوت الارتفاع ±0.6 مم - وهو أمر بالغ الأهمية للحفاظ على استقرار القياس تحت أحمال محور تزيد عن 30 طنًا. تخضع قضبان QU120 الخاصة بنا لاختبارات بالموجات فوق الصوتية بنسبة 100% ومسح بالليزر لضمان المطابقة ضمن ±0.3 مم عبر أطوال كاملة 25 م.

هذه الضوابط الأكثر تشددًا تقلل إعادة العمل الميداني بنسبة تصل إلى 37% في المشاريع الصناعية المعقدة - تم التحقق منها عبر 84 دفعة شحن إلى عملاء الاتحاد الأوروبي ودول مجلس التعاون الخليجي في الربع الأول إلى الثالث من 2024. كما يحسن الشكل الهندسي المتسق دقة قطع البلازما CNC، مما يقلل هدر المواد من 6.2% إلى 4.1% في المتوسط.

أفضل ممارسات المشتريات والتحقق

يجب على فرق المشتريات إلزام تضمين تقارير اختبار المصنع (MTRs) مع كل شحنة - وطلب بيانات التركيب الكيميائي واختبار الشد الخاصة بكل دفعة. تحقق من أن تقارير اختبار المصنع تشير إلى أرقام درفلة المصنع الفعلية (وليس ملخصات الدُفعات)، وقارن الأبعاد المبلغ عنها مقابل قياساتك الميدانية باستخدام بروتوكول النقاط الخمس الموصوف سابقًا.

لضمان الموثوقية على المدى الطويل، رجح الموردين الذين لديهم مختبرات داخلية معتمدة بموجب ISO/IEC 17025. تحتفظ Hongteng Fengda بمختبرات معتمدة مزدوجة (CNAS و UKAS) تقوم بفحوصات أبعاد بنسبة 100% على العوارض الهيكلية قبل الشحن. تحصل كل عارضة على ملصق رمز QR فريد يربط بتقرير اختبار المصنع الرقمي وتقرير المسح بالموجات فوق الصوتية والتحليل المعدني الخاص بالدفعة.

عند توريد مقاطع خاصة مثل درابزين الجسور أو حواجز السطح، اطلب شهادات أبعاد من جهة خارجية من SGS أو Bureau Veritas. تلتزم منتجاتالسكك الحديدية الخاصة بنا بمعايير ISO 9001:2015 و ISO 14001:2015، مع إجراء تدقيق للأبعاد كل 72 ساعة أثناء عمليات الصب المستمر.

التوصية النهائية: بناء الثقة من خلال القياس

القياس الدقيق للعوارض ليس حول استبدال أشرطة القياس - بل حول طبقات طرق التحقق لمطابقة التعرض للمخاطر. بالنسبة للإطارات الثانوية غير الحرجة، يفي الشريط المعاير + الفحص البصري. بالنسبة للأعضاء الهيكلية الرئيسية أو قضبان الرافعات أو وصلات الزلازل، استثمر في فرجار رقمي وإجراءات موثقة وشفافية المورد.

في Hongteng Fengda، لا نرسل الفولاذ فقط - نرسل الثقة. تغادر كل عارضة هيكلية منشأتنا مع قياس قابل للتتبع وسجلات أبعاد في الوقت الفعلي ودعم هندسي للتحقق الميداني. سواء كنت تقوم بالتحقق من عارضة W18×76 واحدة أو توريد 2400 طن من قضبان QU100 لممر عالي السرعة، يوفر فريقنا إرشادات أبعاد عند الطلب وتفسير تقارير اختبار المصنع وبروتوكولات التفتيش المشترك.

اتصل بـ Hongteng Fengda اليوم لطلب قائمة تحقق مجانية للتحقق من الأبعاد أو الوصول إلى نماذج تقارير اختبار المصنع أو جدولة استشارة فنية افتراضية مع مهندسي تطبيقات الفولاذ الهيكلي لدينا.
