يعد حساب وزن حزمة I بدقة أمرًا بالغ الأهمية لتصميم تحمل الأحمال، وسلامة الهيكل، والشراء الفعال من حيث التكلفة - خاصة عند اختيار مواد مثل الفولاذ المقاوم للصدأ، أو أنبوب الفولاذ المجلفن، أو صفائح الفولاذ المدلفن على الساخن. سواء كنت مدير مشروع يقوم بتحديد مقاسات الحزم للامتثال لمعايير الفولاذ ASTM أو EN أو GB، أو أخصائي مشتريات يقوم بتقييم صفائح الفولاذ الكربوني مقابل شبكة الفولاذ المقاوم للصدأ الملحومة، فإن بيانات وزن حزمة I الدقيقة تضمن الاستخدام الأمثل للمواد، وتخطيط الخدمات اللوجستية، ومراقبة الجودة. بصفتنا مصنعًا ومصدرًا موثوقًا به للفولاذ الهيكلي من الصين، توفر Hongteng Fengda حزم I معتمدة ومقاطع مخصصة - مما يساعد المهندسين والمشترين وصناع القرار على تحقيق التوازن بين الأداء والامتثال والقيمة.

لماذا تؤثر دقة الوزن بشكل مباشر على سلامة الهيكل وميزانيات المشتريات

يمكن أن يؤدي خطأ بنسبة ±3% فقط في تقدير وزن حزمة I إلى عواقب خطيرة: تزيد الدعامات المصممة بشكل مفرط من تكاليف المواد بنسبة 8-12%، بينما تشكل الأحمال المحسوبة بأقل من قيمتها الحقيقية خطر عدم الامتثال لعتبات سلامة الهيكل EN 1993-1-1 أو GB 50017. بالنسبة للهياكل الصناعية التي تتطلب استمرارية متعددة الامتدادات أو مقاومة للزلازل، حتى الأخطاء الطفيفة في الحساب تؤثر على تفاصيل التوصيل، ومقاسات مسامير التثبيت، وحسابات سماكة الحماية من الحريق.

كما يتحكم الوزن في الخدمات اللوجستية للنقل - حيث تحمل المقطورات المسطحة القياسية 25-30 طنًا متريًا لكل رحلة. قد تتجاوز الدفعة المقدَّرة بشكل خاطئ من 200 حزمة I (على سبيل المثال، 300×150×6.5×9 مم) حدود حمل المحور بمقدار 1.8-2.4 طن، مما يتسبب في تأخيرات في التصاريح أو تكاليف إعادة التوجيه بمتوسط 1,200-2,800 دولار لكل شحنة عبر ممرات الاتحاد الأوروبي أو أمريكا الشمالية.

علاوة على ذلك، تتيح دقة الوزن تسعيرًا عادلًا لصانعي المعدات الأصلية. يعتمد المشترون الذين يشترون حزم I بموجب شروط FOB شنغهاي على أوزان الوحدات المصدق عليها للتحقق من تقارير اختبار المصنع (MTRs)، وتجنب التناقضات أثناء فحص CIQ، والامتثال لرمز النظام المنسق الجمركي 7216.31 (مقاطع I المدلفنة على الساخن).

كيفية حساب وزن حزمة I: مقارنة بين ثلاث طرق موثوقة

هناك ثلاث طرق مقبولة في الصناعة - كل منها مناسب لمراحل مختلفة من تنفيذ المشروع وتوفر البيانات. يستخدم المهندسون الطريقة 1 أثناء التصميم المفاهيمي؛ تطبق فرق المشتريات الطريقة 2 للتحقق من عروض الأسعار المقدمة من الموردين؛ ويقوم مديرو ضمان الجودة بالتحقق من الطريقة 3 مقابل العينات المادية قبل الشحن.

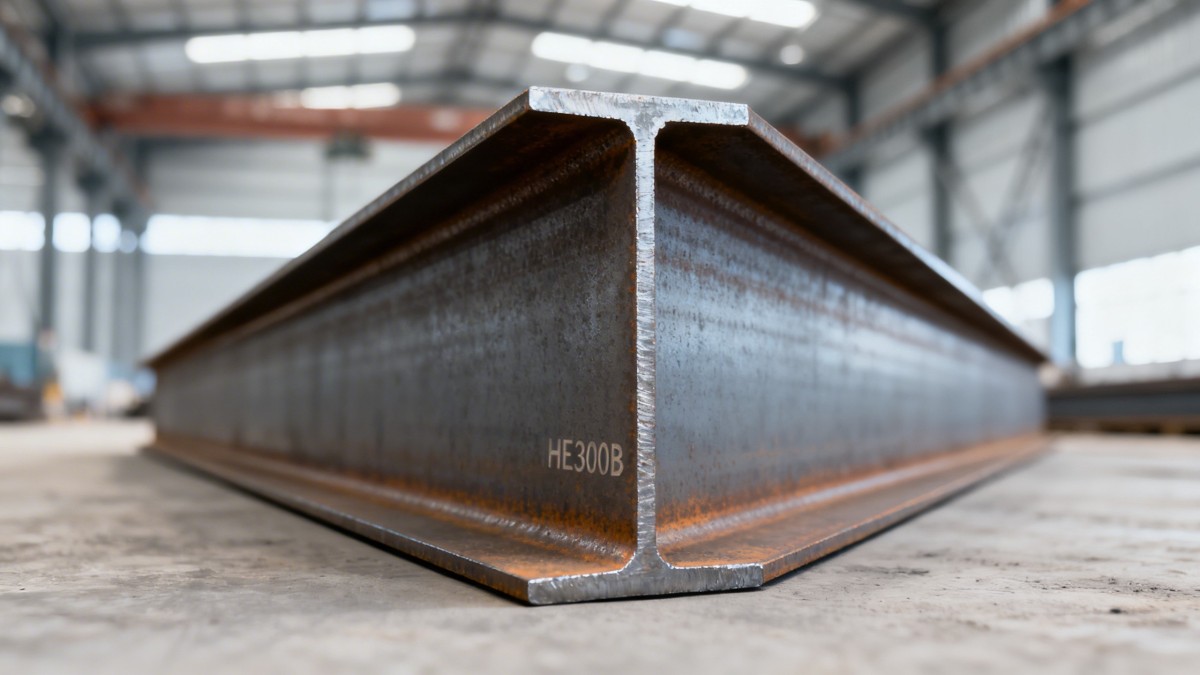

على سبيل المثال، تزن حزمة I بعرض شفة 200 مم، وسماكة شفة 12 مم، وعرض نصل 300 مم، وسماكة نصل 8 مم، وطول 10 م: [(2 × 200 × 12) + (300 × 8)] × 10 × 7.85 ÷ 1,000,000 = 70.65 كجم. يتطابق هذا مع الوزن المدرج في EN 10365 لـ HE300B (70.8 كجم/م) ضمن نطاق التسامح المقبول.

اعتبارات التسامح الحرجة للمعايير العالمية

وفقًا لـ EN 10034 وASTM A6، تؤثر تسامحات الأبعاد مباشرة على تباين الوزن. تقدم حزمة HE240A بطول 12 م مع تسامح سماكة نصل ±1% (10.0 مم ±0.1 مم) انحرافًا في الوزن بمقدار ±0.92 كجم/م - أي ما يعادل ±11.04 كجم لكل قطعة. يؤثر هذا التباين على تخطيط رفع الرافعة، وتوزيع حمل الأساس، وتأهيل إجراءات اللحام.

قائمة مراجعة المشتريات: 5 نقاط بيانات غير قابلة للتفاوض قبل إتمام طلبات حزم I

يجب على محترفي المشتريات ومديري المشاريع التحقق من هذه المعايير الخمسة قبل توقيع أوامر الشراء - خاصة عند الشراء من المصنعين الصينيين حيث تختلف شهادات المصنع واتساق الأبعاد بين دفعات الإنتاج.

• تطابق تقرير اختبار المصنع (MTR): تحقق من قوة الشد (على سبيل المثال، Q345 = 470-630 ميجا باسكال)، ونقطة الخضوع، واستطالة المطابقة لمواصفات الطلب - وليس فقط تسميات الدرجة.
• نطاق مراجعة الأبعاد: تأكد مما إذا كانت عمليات التحقق من التسامح تغطي عرض الشفة (100-400 مم)، وسماكة الشفة (6-28 مم)، وسماكة النصل (6-28 مم)، والطول (6-12 م/قطعة) وفقًا للملحق الفني الخاص بك.
• التحقق من افتراض الكثافة: يجب ذكر كثافة الفولاذ الكربوني على أنها 7,850 كجم/م³ - وليس تقريبها إلى 7.8 أو 7.9. يؤدي خطأ بنسبة 0.5% في الكثافة إلى انحراف في الوزن بنسبة 1.2% عند شحنات 25 طنًا.
• بيان حالة السطح: تضيف القشرة المدلفنة على الساخن، أو النهاية المخللة، أو الطلاء المجلفن 2-5% من الكتلة - غالبًا ما يتم حذفها من جداول الوزن النظرية ولكنها ضرورية للشحن والمعالجة.
• إمكانية تتبع الدفعة: يجب أن يرتبط كل رقم دفعة بالتركيب الكيميائي (C ≤ 0.22%، Mn ≤ 1.60% لـ Q345)، مما يضمن تكرار الخصائص الميكانيكية عبر شحنات 3-5 حاويات.

توفر Hongteng Fengda إمكانية تتبع كاملة وفقًا لـ EN 10204 3.1، بما في ذلك شهادات الوزن المعتمدة الصادرة بعد الدرفلة وقبل التعبئة - مما يقلل من خطر إعادة العمل بنسبة تصل إلى 30% في الأسواق ذات الامتثال العالي مثل ألمانيا أو كندا.

كيف تضمن Hongteng Fengda دقة الوزن عبر أكثر من 12 سوقًا عالميًا

بصفتنا مصنعًا ومصدرًا للفولاذ الهيكلي من الصين، تدمج Hongteng Fengda ضمان الوزن في كل مرحلة - من اختيار البلاطة الخام إلى التعبئة النهائية. تحافظ مصانع الدرفلة ذات الأربع لفات العالمية لدينا على اتساق المقطع العرضي بنسبة ±0.5%، وتخضع جميع حزم I للتحقق من قبل طرف ثالث من قبل SGS أو Bureau Veritas وفقًا لـ ASTM A6 وEN 10034 وGB/T 706.

ندعم المشترين العالميين بحزم مستندات موحدة: الوزن المعتمد لكل متر (مع عدم يقين ±0.8%)، وتقارير فحص الأبعاد التي تغطي جميع المعايير الستة الرئيسية (عرض الشفة/سماكة الشفة، عرض النصل/سماكة النصل، الطول، الاستقامة)، وتقارير اختبار المصنع الخاصة بالدفعة والمتوافقة مع EN 10204 النوع 3.1. تظل أوقات التسليم مستقرة عند 25-35 يومًا للمقاسات القياسية و45-60 يومًا للمقاطع المخصصة - بغض النظر عن منطقة الوجهة.

سواء كنت تحتاج إلى حزم I من Q235 (المكافئ لـ ASTM A36) لأسطح المخازن المتوسطة أو مقاطع من درجة SS400 للمصانع الصناعية الساحلية، فإن فريقنا الهندسي يتحقق من حسابات الوزن باستخدام المواصفات الدقيقة الخاصة بك - ويشارك جداول Excel القابلة للتعديل مع الصيغ الحية للمراجعة الداخلية.

الخطوات التالية: احصل على بيانات الوزن المصدق عليها للمواصفات الدقيقة الخاصة بك

لا تعتمد على الجداول العامة أو ادعاءات الموردين غير المصدق عليها. شارك الأبعاد المطلوبة (عرض الشفة/سماكة الشفة، عرض النصل/سماكة النصل، الطول)، والدرجة (على سبيل المثال، Q345، SS355JR، A36)، واحتياجات الامتثال (ASTM، EN، GB) - وسنقدم:

• ورقة حساب الوزن المعتمدة مع تفصيل الصيغة وتحليل التسامح؛
• قائمة مراجعة فحص الأبعاد المتوافقة مع بروتوكول ضمان الجودة الخاص بك؛
• مقتطفات من تقرير اختبار المصنع تظهر نتائج اختبار الشد/الخضوع/الاستطالة؛
• تسعير FOB شنغهاي مع توقعات تكاليف الشحن بناءً على الوزن لتكوين الحاوية الخاص بك.

اتصل بفريق المبيعات الفني لدينا اليوم لطلب تقرير تحقق من الوزن مجانًا - بما في ذلك التعليقات في الوقت الفعلي حول كيفية مقارنة المقطع المحدد الخاص بك بالبدائل مثل الفولاذ القنطري أو المقاطع الهيكلية المجوفة للحمل المكافئ.
