ضمان امتثال أنابيب الصلب المجلفن لمعايير UL 6 وEN 61386 وIEC 61386-24 هو أمر غير قابل للتفاوض في المنشآت الحرجة للسلامة - خاصة عند توريد الصلب المجلفن بالغمس الساخن أو أنابيب الصلب المقاومة للتآكل أو الصفائح المجلفنة للمشاريع العالمية. بصفتنا مصنعًا ومصدرًا موثوقًا للصلب الهيكلي، تدعم هونغتنج فنغدا مديري السلامة بوثائق قابلة للتحقق، وتقارير اختبار معتمدة، وسجلات إنتاج قابلة للتتبع لكل دفعة من أنابيب الصلب المجلفن. تقطع قائمة المراجعة هذه خطوة بخطوة الغموض - مما يساعد المقيّمين الفنيين وفرق المشتريات وموظفي مراقبة الجودة على التحقق من الأصالة وتجنب المواد المزيفة والحفاظ على سلامة المشروع من المصنع إلى الموقع.
لماذا يعد الامتثال لمعايير UL 6 وEN 61386 وIEC 61386-24 مهمًا في المشاريع الواقعية
تخدم أنابيب الصلب المجلفن كعمود فقري لأنظمة الحماية الكهربائية في المصانع الصناعية والمنصات البحرية وناطحات السحاب ومشاريع البنية التحتية عبر أمريكا الشمالية وأوروبا والشرق الأوسط. على عكس أنابيب الصلب العامة، يجب أن تتحمل الأنابيب الممتثلة الإجهاد الميكانيكي والتعرض للحريق والتآكل طويل الأجل - مع الحفاظ على الاستقرار الأبعادي واستمرارية التأريض. تحدد معايير UL 6 (الولايات المتحدة) وEN 61386 (أوروبا) وIEC 61386-24 (المعيار المنسق عالميًا للأنابيب الثقيلة) متطلبات دقيقة لتحمل سمك الجدار (±0.15 مم) وكتلة طلاء الزنك (≥275 جم/م² للتغليف بالغمس الساخن) ومقاومة الانحناء (عدم وجود تشققات بعد لف 360 درجة حول قالب بقطر D/t ≤ 6).
تقدم الأنابيب غير الممتثلة مخاطر متتالية: فشل تآكل مبكر خلال 3-5 سنوات في البيئات الساحلية، وانقطاع التأريض المؤدي إلى مخاطر القوس الكهربائي، والرفض أثناء التفتيش من طرف ثالث - مما يتسبب في تأخيرات مشروعية متوسطة تتراوح بين 7-12 يومًا وتكاليف إعادة عمل تتجاوز 18000 دولار لكل حادث. بالنسبة لمديري المشتريات والسلامة، فإن التحقق ليس تمرينًا ورقيًا - بل هو بروتوكول للتخفيف من المخاطر قابل للنشر في الميدان.
تطبق هونغتنج فنغدا التتبع الكامل للعملية: كل ملف من الصلب المجلفن المستخدم في إنتاج الأنابيب يحمل رقم حرارة فريد، مرتبط بتقارير اختبار المطحنة (MTRs)، وسجلات اختبار الرذاذ الملحي (ASTM B117، اجتياز 96 ساعة)، وشهادات مختبرات مستقلة (SGS، TÜV). هذا يضمن أنه عند تحديدك لمعيار EN 61386-24 Class HD، فإنك تحصل على مادة تم اختبارها وفقًا للبند 12.3.2 - وليس فقط مصنفة على هذا النحو.
قائمة مراجعة التحقق خطوة بخطوة: من الوثائق إلى التفتيش المادي
يتطلب التحقق إجراءً منسقًا عبر المشتريات وضمان الجودة والإشراف على الموقع. فيما يلي قائمة مراجعة مكونة من 6 خطوات تم التحقق منها من قبل أكثر من 42 مقاول EPC دولي ومزود خدمة:
- تأكيد صلاحية الشهادة: يجب أن يتضمن إدراج UL رقم ملف نشط (مثل E308547) ونطاق "أنبوب" - وليس فقط "أنبوب فولاذي". يجب أن تشير شهادة EN 61386 إلى معرف هيئة إخطار (مثل 0036 لـ TÜV Rheinland) وإعلان مطابقة مؤرخ خلال آخر 12 شهرًا.
- المقارنة المتبادلة لتقارير اختبار المطحنة مع الدفعة المادية: مطابقة رقم الحرارة على بطاقة الأنبوب مع وزن طلاء الزنك في تقارير اختبار المطحنة (الحد الأدنى 275 جم/م² وفقًا لـ EN 61386-1 الملحق C)، وقوة الشد (≥370 ميجا باسكال)، والاستطالة (≥20% عند 50 مم).
- التحقق من الامتثال الأبعادي: استخدم ميكرومتر معاير لقياس سمك الجدار عند 3 نقاط عشوائية لكل طول 3 أمتار. الانحراف المسموح به: ±0.15 مم للقطر الاسمي 20-40 مم.
- إجراء اختبار الانحناء في الموقع: انحناء عينة 300 مم حول قالب (القطر = 6 × القطر الخارجي). لا يُسمح بأي تشققات مرئية أو تقشر للزنك وفقًا لـ IEC 61386-24 القسم 10.2.
- التحقق من تجانس التغليف: إجراء اختبار غمس كبريتات النحاس (ASTM A239) - الحد الأدنى 4 غموسات بدون ترسب نحاسي أحمر يشير إلى التصاق كافٍ لطبقة الزنك.

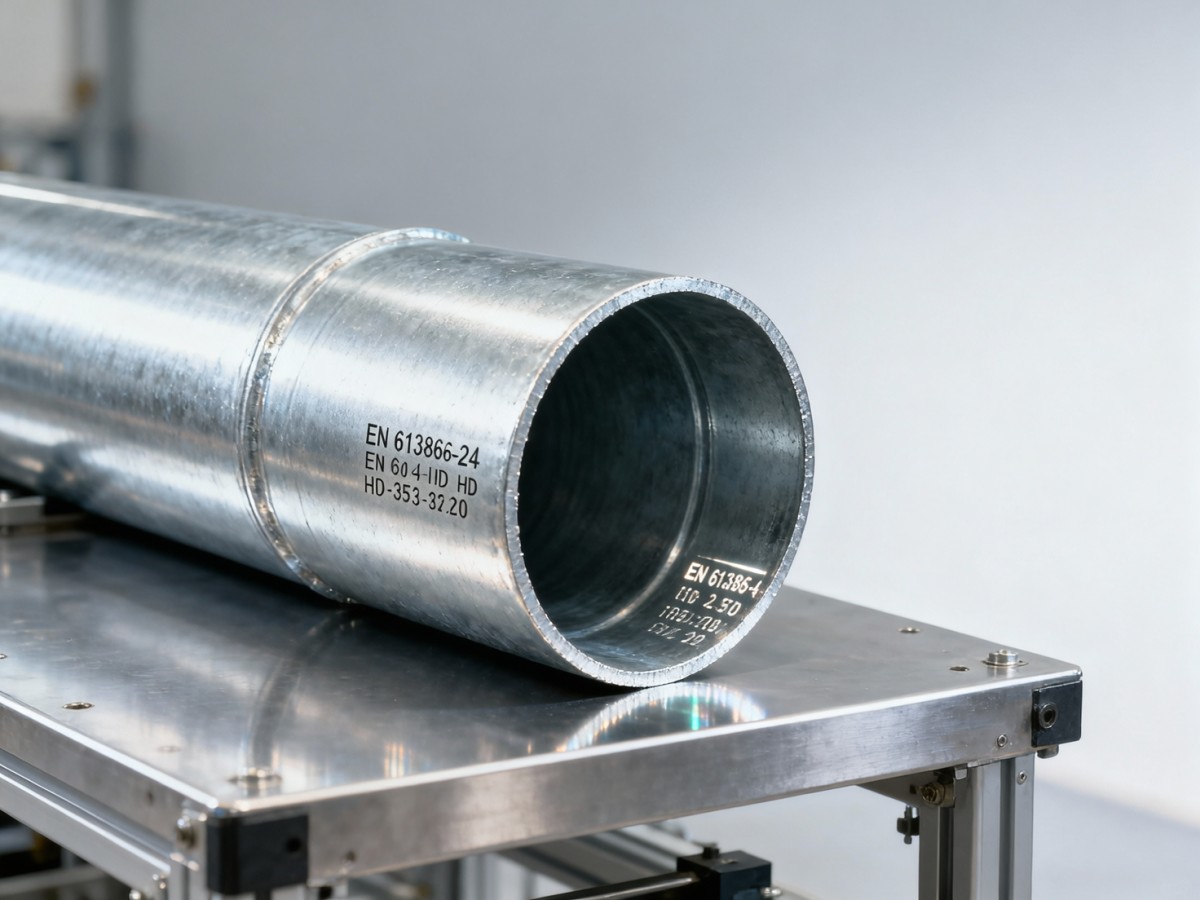

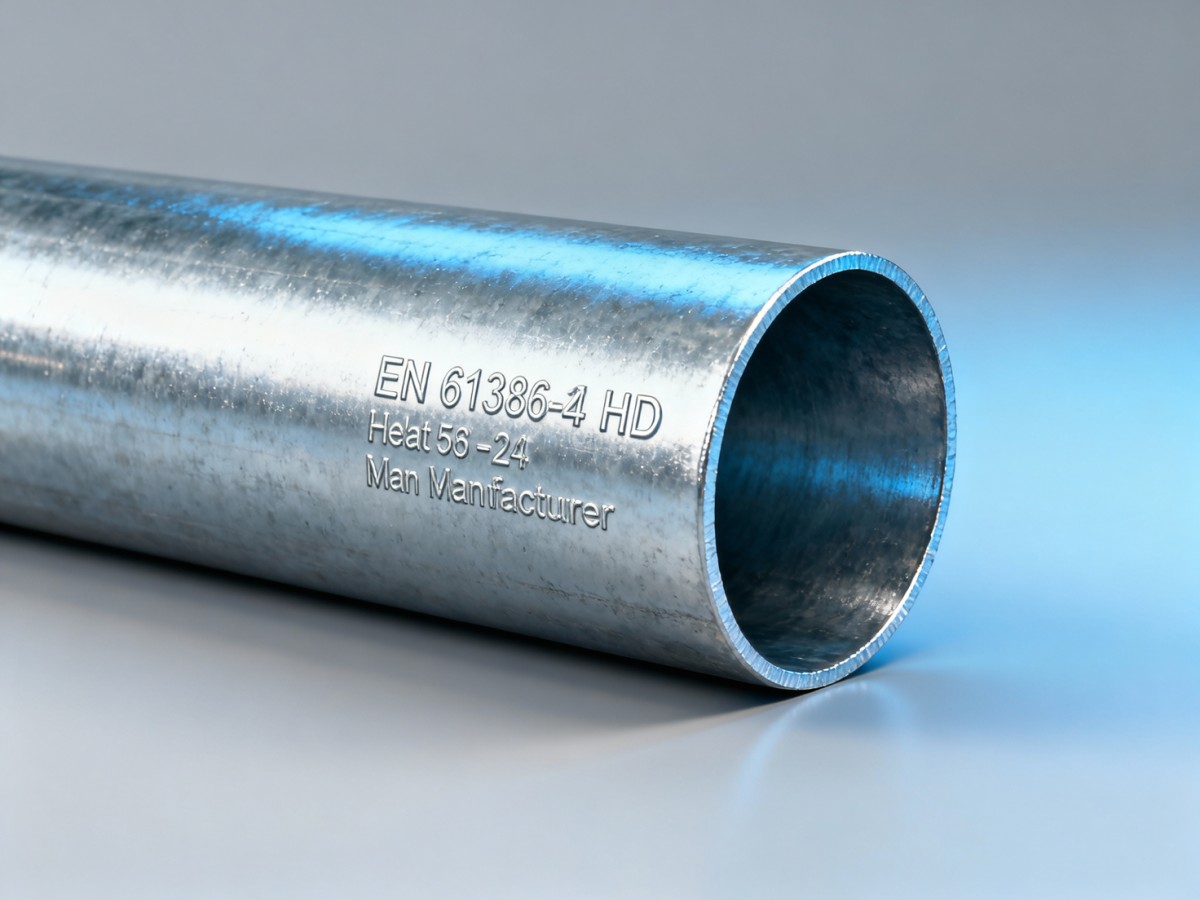

- مراجعة التغليف والعلامات: يجب أن يعرض كل حزمة ختمًا دائمًا: المعيار (مثل "EN 61386-24 HD")، والحجم، ورقم الحرارة، وشعار المصنع، ورمز السنة/الأسبوع (مثل "24W22").
الفشل في أي خطوة يبطل الدفعة بأكملها. توفر هونغتنج فنغدا وصولًا رقميًا إلى لوحات الإنتاج في الوقت الفعلي - مما يتيح تدقيقًا عن بُعد لسجلات سمك الطلاء ولقطات فيديو لاختبار الانحناء وشهادات مختبرات طرف ثالث قبل الشحن.
كيفية اكتشاف أنابيب الصلب المجلفن المزيفة أو دون المستوى
غالبًا ما تمر الأنابيب المزيفة التفتيش البصري ولكنها تفشل تحت الحمل أو الوقت. العلامات التحذيرية الرئيسية تشمل:
إغفال متكرر: افتراض أن أنابيب الصلب المجلفنة بالكهرباء تفي بمعيار EN 61386-24. لا تفعل ذلك - فقط التغليف بالغمس الساخن يوفر الرابطة المعدنية المطلوبة وسمك الطلاء. للتطبيقات التي تتطلب متانة قصوى - مثل هياكل دعم الرافعات أو أنظمة التركيب الأرضي للطاقة الشمسية - حبل الصلب المجلفن بالغمس الساخن (بطبقات زنك تصل إلى 260 جم/م²) غالبًا ما يتم دمجه في نفس التجميعات الحرجة للسلامة.
أفضل ممارسات الشراء للمشترين العالميين
يتجاوز الشراء الذكي السعر لكل طن. يطبق المشترون الرائدون هذه المعايير الأربعة عند تقييم الموردين مثل هونغتنج فنغدا:
- شفافية الإنتاج: اطلب الوصول المباشر إلى سجلات سمك الطلاء (المسجلة كل دقيقتين أثناء تشغيل خط التغليف) وملخصات تدقيق SGS الأسبوعية.
- إمكانية التتبع على مستوى الدفعة: تأكد من أن كل طلب يشحن بعلامات برمز QR مرتبطة بتقارير اختبار المطحنة الرقمية ومقاطع فيديو اختبار الانحناء وتقارير الرذاذ الملحي - وليس فقط ملفات PDF.
- محاذاة المعايير: تحقق من قدرة الشهادات المزدوجة - مثل EN 61386 + UL 6 المدرجة تحت رقم ملف واحد - مما يقلل تكاليف إعادة الاختبار عبر الحدود بنسبة تصل إلى 35%.
- تكامل الخدمات اللوجستية: تعاون مع الموردين الذين يقدمون حزمًا جاهزة لحاويات ISO (بحد أقصى 2.2 طن/حزمة، ≤1.15 م ارتفاعًا) لتجنب تأخيرات إعادة التعبئة في الميناء.
تحتفظ هونغتنج فنغدا بخلايا مراقبة جودة مخصصة للتصدير في موانئ تيانجين وتشينغداو، تقوم بتفتيش ما قبل الشحن المتماشي مع EN 10204 النوع 3.1 - مما يقلل وقت التخليص الجمركي بمقدار 4-7 أيام عمل لشحنات الاتحاد الأوروبي والولايات المتحدة.
أسئلة متكررة
هل يمكن استخدام أنابيب EN 61386-24 في التطبيقات المضادة للانفجار (Ex d)؟
نعم - بشرط أن تفي بمتطلبات إضافية في EN 60079-0 وEN 60079-1: سمك الجدار ≥2.5 مم، ومشاركة الخيط ≥8 مم، وخشونة السطح Ra ≤3.2 ميكرومتر. تقدم هونغتنج فنغدا خطوط أنابيب معتمدة Ex مع وثائق ATEX من طرف ثالث.
ما هو وقت التسليم النموذجي لأنابيب EN 61386-24 ذات الأحجام المخصصة؟
الأحجام القياسية (20-63 مم قطر خارجي): 18-22 يومًا FOB الصين. أقطار أو أطوال مخصصة (>6 م): 32-38 يومًا. أوامر عاجلة (≤14 يوم) متاحة بزيادة 12% - خاضعة لتوفر مخزون المواد الخام.
هل توردون أنابيب مع وصلات تأريض مثبتة مسبقًا؟
نعم. نقدم وصلات تأريض ملحومة أو مثبتة بمشبك متوافقة مع UL 467، مصنفة لتيار قصر 200 كيلو أمبير (1 ثانية)، مع ملحقات من الفولاذ المقاوم للصدأ. الحد الأدنى للطلب: 500 متر لكل تكوين.
التوصية النهائية: بناء الثقة من خلال إمكانية التتبع
لا يتم التحقق من الامتثال عند الحدود - بل يتم هندسته في المطحنة، وتوثيقه في كل خطوة عملية، وتأكيده قبل التحميل. مع أكثر من 12 عامًا من التصدير إلى 37 دولة و100% تسليم في الوقت المحدد للأنابيب المعتمدة EN/UL منذ الربع الثالث من عام 2021، تقدم هونغتنج فنغدا أكثر من الصلب: نقدم ثقة قابلة للتدقيق. تتضمن كل دفعة ملفًا رقميًا مزدوجًا - يمكن الوصول إليه عبر بوابة آمنة - يحتوي على سجلات درجة حرارة حمام التغليف في الوقت الفعلي، ومنحنيات اختبار الشد، وتقارير شهادة طرف ثالث.
لمديري السلامة ومسؤولي المشتريات ومهندسي المشروع: لا ترضوا بـ "معتمد" - اطلبوا امتثالًا "قابلاً للتتبع والاختبار والنقل". اتصلوا بفريق المبيعات الفني لدينا اليوم لطلب مجموعة تحقق عينة - تشمل نماذج اختبار مادية، ووصول رقمي إلى تقارير اختبار المطحنة، وجولة حية في خط إنتاج EN 61386-24 الخاص بنا.
