لماذا أصبح فحص أنابيب اللفائف الفولاذية أكثر أهمية من أي وقت مضى قبل التركيبات الحالية
قبل التركيب, يجب فحص أنابيب اللفائف الفولاذية بعناية لضمان السلامة, والملاءمة, والأداء طويل الأمد في بيئات المشاريع الصعبة.
لم يعد الفحص مجرد خطوة روتينية شكلية. فهو الآن يؤثر في موثوقية الجدول الزمني, وجودة اللحام, وسلامة الضغط, والامتثال في الموقع.
في مشاريع البناء والمشاريع الصناعية, أصبحت متطلبات التفاوتات أكثر صرامة. وأصبحت أوقات التسليم أقصر, في حين أن تكاليف الفشل أعلى بكثير.
ولهذا السبب, تساعد عملية فحص عملية لأنابيب اللفائف الفولاذية على اكتشاف العيوب مبكرًا ومنع مخاطر التركيب الخفية.
يجب أن يشمل الفحص الموثوق الأبعاد, وحالة السطح, والاستدارة, والعلامات, والمستندات, وأضرار التخزين قبل وصول الأنبوب إلى خط التركيب.
تشير المؤشرات الحالية إلى توقعات أعلى لمراقبة جودة أنابيب اللفائف الفولاذية
تُظهر معايير المشاريع الحديثة تحولًا واضحًا. يتوقع المشترون إمكانية تتبع أفضل, واتساقًا أكبر في الهندسة, ومفاجآت أقل أثناء التركيب.
يؤثر هذا الاتجاه على منتجات الفولاذ الكربوني وتطبيقات الفولاذ المقاوم للصدأ على حد سواء, خاصةً عندما تكون مقاومة التآكل والثبات الأبعادي أمرين حاسمين.
بالنسبة لأنابيب اللفائف الفولاذية, يمكن أن تتسبب الانحرافات الصغيرة في مشكلات المحاذاة, وفجوات اللحام, وإجهاد المشابك, وتلف الطلاء في الموقع.
لذلك يصبح الفحص وظيفة للتحكم في المخاطر, وليس مجرد مهمة استلام. فهو يحمي الأداء الهيكلي وكفاءة التركيب معًا.
الدوافع الرئيسية وراء تشديد فحوصات ما قبل التركيب
تكشف نقاط الفحص الأولى ما إذا كانت أنابيب اللفائف الفولاذية جاهزة للتركيب
ابدأ بالتأكيد البصري. غالبًا ما تظهر الأضرار الناتجة عن النقل قبل قياس العيوب الأكثر تقنية.
- ابحث عن الانبعاجات, والتسطح, وتشوه الحواف, وآثار الصدمات.
- تحقق من وجود الصدأ, أو القشور, أو التلوث بالزيت, أو التعرض للرطوبة.
- افحص مناطق اللحام بحثًا عن تشققات ظاهرة, أو حفر جانبي, أو تشطيب غير متساوٍ.
- تأكد من أن أطراف الأنبوب ليست غير مستديرة أو متضررة ميكانيكيًا.
يجب إجراء الفحص البصري تحت إضاءة جيدة. قم بتدوير أنابيب اللفائف الفولاذية عند الإمكان لفحص كامل المحيط.
تمنع فحوصات الأبعاد تأخيرات التجميع لاحقًا

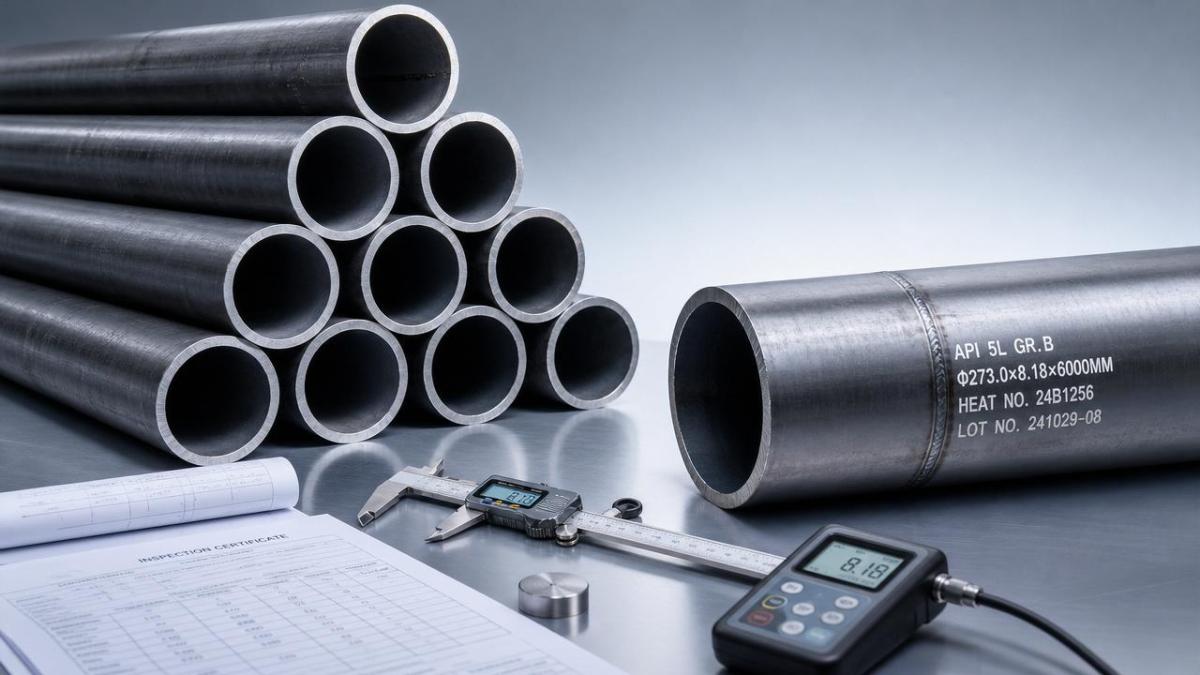

قم بقياس القطر الخارجي, وسماكة الجدار, والطول, والبيضاوية باستخدام أدوات معايرة. قارن كل نتيجة برسومات المشروع والمعايير.
إذا كانت أنابيب اللفائف الفولاذية مخصصة للتجميعات الملحومة, فإن استقامة الأطراف مهمة أيضًا. تزيد الأطراف غير المستوية من تفاوت الفجوات ووقت اللحام.
يجب التحقق من الاستقامة على دعامة مستوية. حتى الانحناء الطفيف يمكن أن يسبب إجهادًا في المحاذاة أثناء التركيب.
يجب عدم افتراض هوية المادة من المظهر أبدًا
طابق دائمًا العلامات مع أوامر الشراء, والشهادات, وأرقام الصهر. فقد تختلف المنتجات المتشابهة في المظهر بشكل كبير في الأداء.
في بيئات المخزون المختلط, يُعد الخلط بين الدرجات خطرًا حقيقيًا, خاصةً بين المواد الهيكلية ومواد الفولاذ المقاوم للصدأ.
بالنسبة للاستخدامات الحساسة للتآكل, تتمثل إحدى نقاط المقارنة العملية فيأنابيب الفولاذ المقاوم للصدأ 304, المستخدمة على نطاق واسع في الديكور السكني, وقطاعات الأغذية أو القطاع الطبي, وأنظمة الأنابيب الصناعية.
تُقدَّر هذه المادة لمقاومتها للتآكل, وخصائصها الميكانيكية المتينة, وقابليتها الجيدة للتشغيل, وفعاليتها العالية من حيث التكلفة في العديد من البيئات.
تشمل التشطيبات الشائعة No.1, 2B, BA, 2K, و 8K, مع توفر مقاسات من 6mm إلى 2500mm في القطر الخارجي.
تُحدث العيوب الخفية في أنابيب اللفائف الفولاذية أكبر تأثير في المراحل اللاحقة
ليست كل العيوب واضحة. فبعض مشكلات أنابيب اللفائف الفولاذية لا تصبح مرئية إلا بعد القطع, أو اللحام, أو اختبار الضغط.
وهذا يجعل الفحص قبل التركيب مهمًا بشكل خاص عندما يدعم الأنبوب الأحمال الهيكلية أو ينقل وسائط التشغيل.
العيوب التي تستحق اهتمامًا إضافيًا
- التطبق بالقرب من السطح أو الحافة
- عدم اتساق سماكة الجدار حول المحيط
- عيوب في خط اللحام الطولي أو اندماج غير مكتمل
- تشققات دقيقة عند الأطراف بعد المناولة الخشنة
- نقر أو تآكل موضعي تحت بقايا التغليف
عندما تكون ظروف الخدمة قاسية, فكر في استخدام طرق NDT مثل الاختبار بالموجات فوق الصوتية, أو اختبار السوائل المتغلغلة, أو فحص التيارات الدوامية.
تعتمد أفضل طريقة على درجة المادة, وسماكة الجدار, ونوع خط اللحام, ومستوى القبول المطلوب.
لماذا تؤثر العيوب الآن في أكثر من مجرد مقطع أنبوب واحد
أصبح تسلسل المشاريع الحديثة أسرع. ويمكن لأنبوب لفائف فولاذي واحد مرفوض أن يوقف فرق اللحام, ويؤخر العزل, ويؤثر في نوافذ الاختبار اللاحقة.
ويصدق هذا بشكل خاص في سلاسل التوريد المعتمدة على التصدير حيث تكون فترات التوريد للاستبدال أطول من وقت التصحيح المحلي.
يعالج منتجو الفولاذ الموثوقون ذلك من خلال إنتاج مستقر, والامتثال للمعايير, وأنظمة جودة قوية قبل الشحن.
تدعم Hongteng Fengda, وهي شركة صينية مصنعة ومصدرة للفولاذ الهيكلي, هذه المتطلبات من خلال تصنيع مضبوط وحلول مخصصة.
يُحسّن تسلسل الفحص العملي الاتساق عبر مرحلتي الاستلام والتركيب
يقلل التسلسل المتسق من الفحوصات الفائتة ويجعل تقييم أنابيب اللفائف الفولاذية أسهل عبر عمليات التسليم المتعددة وفرق المشاريع.
التسلسل الموصى به قبل التركيب
- تأكد من قائمة التعبئة, والكمية, والدرجة, وبيانات التعريف.
- افحص تلف التغليف وعلامات الصدمات الناتجة عن التفريغ.
- أجرِ فحوصات بصرية على كامل جسم الأنبوب وأطرافه.
- قِس الأبعاد الرئيسية مقابل تفاوتات الرسومات.
- راجع الشهادات وسجلات الامتثال للمعايير.
- افصل بوضوح بين أنابيب اللفائف الفولاذية المقبولة, والمشبوهة, والمرفوضة.
- سجل النتائج بالصور وملاحظات الفحص.
معايير قبول بسيطة للتوثيق
ما الذي يستحق اهتمامًا أكبر مع استمرار تطور تطبيقات الأنابيب الفولاذية
مع ازدياد تخصص التطبيقات, ينبغي أن يصبح فحص أنابيب اللفائف الفولاذية أكثر اعتمادًا على الظروف وليس قائمًا على قوائم التحقق فقط.
ضع في الاعتبار درجة حرارة الخدمة, والتعرض للتآكل, ومستوى الضغط, وطريقة الوصل, وعواقب الفشل قبل تحديد عمق الفحص.
- زد من التدقيق في السطح لاستخدامات الفولاذ المقاوم للصدأ الزخرفية أو الصحية.
- زد من التحكم في الأبعاد للتجميعات مسبقة الصنع.
- زد من فحوصات إمكانية التتبع لمشاريع التصدير المنظمة.
- زد من تغطية NDT عندما تكون سلامة خط اللحام أمرًا أساسيًا.
بالنسبة للتوريد طويل الأجل, يساعد اختيار الموردين القادرين على الامتثال لمعايير ASTM, EN, JIS, و GB في تقليل عدم اليقين في الفحص.
الخطوة التالية هي توحيد طريقة اعتماد أنابيب اللفائف الفولاذية في الموقع
الاستجابة الأكثر فعالية بسيطة: أنشئ عملية اعتماد قابلة للتكرار قبل بدء التركيب.
استخدم قائمة تحقق قصيرة, وأدوات قياس معايرة, والتحقق من إمكانية التتبع, والتوثيق بالصور لكل عملية تسليم لأنابيب اللفائف الفولاذية.
إذا كانت ظروف المشروع صعبة, فحدّد نقاط توقف للعناصر المشبوهة بدلًا من إدخالها مباشرة إلى التركيب.
يقلل هذا النهج من إعادة العمل, ويحمي السلامة, ويحسن الثقة في أداء النظام النهائي بدءًا من أول مقطع يتم تركيبه فصاعدًا.
