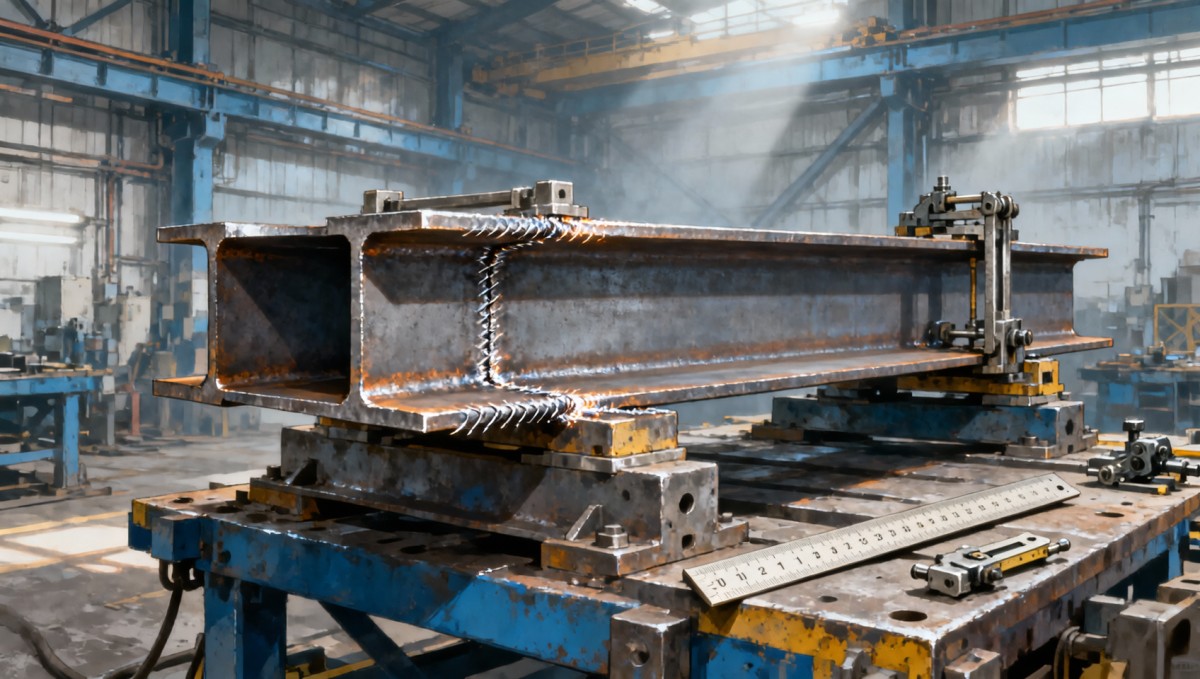

يصبح التشوه أكثر وضوحًا عندما يصل كمرة ثقيلة أو جسر صفيحي أو مقطع صندوقي أو عمود مُركّب إلى الفحص النهائي ولا يعود مستقرًا بشكل متعامد على طاولة التخطيط. قد يرتفع جناح عند أحد الطرفين، أو ينحرف الجِسر عن المركز، أو يظهر على العضو الطويل تقوس تدريجي يجعل التجميع اللاحق صعبًا. في هذه المرحلة، قد يستغرق التصحيح وقتًا أكثر من عملية اللحام الأصلية.

الحل العملي هو التحكم في لحام الفولاذ الإنشائي قبل إشعال القوس: تقييد الحركة عند الحاجة فقط، وموازنة الانكماش عبر المقطع، والحفاظ على اتساق مدخلات الحرارة، واستخدام تسلسل لحام يمنع أحد جانبي العضو من الانكماش أكثر من الجانب الآخر. لا تكون المقاطع الثقيلة بمنأى عن التشوه لمجرد سماكتها. فقد تخفي صلابتها الحركة أثناء اللحام، بينما تولد أحجام اللحام الكبيرة والتسخين غير المتساوي إجهادات متبقية كبيرة تظهر بعد فك المشابك أو برودة الجزء.

اقرأ شكل التشوه قبل اختيار طريقة التصحيح

تشير الأشكال المختلفة إلى أسباب مختلفة. وغالبًا ما تؤدي معاملة جميع الحركات باعتبارها «مشكلة حرارة» عامة إلى تقويم غير ضروري أو إعادة عمل متكررة.

قد يُظهر العضو المُصنّع الثقيل أكثر من شكل واحد في الوقت نفسه. فعلى سبيل المثال، قد يظهر على الجسر الصفيحي تشوه زاوي عند المقويات العرضية، ثم يكتسب تقوسًا عامًا لأن الجانب نفسه تلقى معظم انكماش اللحام التراكمي. ويساعد فحص المكوّن وهو لا يزال مثبتًا في القالب على التمييز بين الحركة الموضعية وحركة العضو بالكامل.

ابدأ بالتركيب، وليس بآلة اللحام

يبدأ التحكم الجيد في التشوه من التحضير. فالتركيب الرديء للوصلة يطلب من اللحام التعويض بمعدن لحام إضافي أو تمويج أوسع أو تمريرات أكثر أو وقت قوس أطول. وكل من هذه الإجراءات يضيف حرارة وانكماشًا. وفي المقاطع الثقيلة، قد يبدو حجم اللحام المضاف صغيرًا مقارنة بحجم العضو، لكن انكماشه يتركز عند الوصلة ويمكن أن يسحب التجميعة خارج حدود السماح.

قبل اللحام، تحقق من أن حواف الصفائح مجهزة بشكل صحيح، وأن فتحات الجذر متسقة، وأن وجوه الوصلة نظيفة. تأكد من أن المكونات مرتكزة على أسطح التحديد الخاصة بها بدلًا من تثبيتها بالقوة في موضعها. قد يبدو الجِسر المدفوع إلى موضعه مقابل الجناح مقبولًا تحت المشابك، لكن الإجهاد المرن المخزن قد يتحرر أثناء التسخين. وقد تُفسر الحركة الناتجة خطأً على أنها تشوه لحام، رغم أن التجميعة كانت محملة بالفعل قبل التمريرة الأولى.

تستحق لحامات التثبيت الاهتمام نفسه الذي تحظى به لحامات الإنتاج. ينبغي أن تكون كافية للحفاظ على المحاذاة أثناء الدورات الحرارية، ولكن لا ينبغي أن تكون كبيرة بشكل عشوائي. قد يؤدي اختلاف حجم لحامات التثبيت أو عدم انتظام تباعدها إلى سحب إحدى الحواف قبل بدء اللحام الكامل. ضع لحامات التثبيت وفقًا لإجراء التصنيع المعتمد، ونظفها عند الحاجة، وافحصها بحثًا عن التشققات قبل دمجها في اللحام النهائي.

• قِس الأبعاد القطرية للإطارات والتجميعات الصندوقية قبل اللحام.
• تأكد من صحة تعامد الجناح مع الجِسر في عدة نقاط، وليس عند الأطراف فقط.
• استخدم الدعامات الخلفية، والمثبتات، والأوتاد، والمشابك للحفاظ على الموضع، ولكن لا تُجبر الأجزاء غير المتطابقة على المحاذاة.
• حدد خطوطًا مرجعية أو استخدم مسطرة مستقيمة حتى يمكن ملاحظة الحركة مبكرًا.

قد يكون الضبط المسبق مفيدًا عندما يثبت التصنيع المتكرر وجود اتجاه انكماش متوقع. ومع ذلك، فإن الضبط المسبق ليس بديلًا عن تسلسل سليم. فقد يكون الضبط المسبق المستند إلى حجم لحام أو هندسة وصلة أو حالة تقييد معينة غير صحيح عند تغير أي من هذه الظروف. طبّقه فقط عندما تكون الحركة المتوقعة مفهومة والهندسة النهائية المطلوبة محددة بوضوح.

تحكم في مدخلات الحرارة على مستوى المشغل

تتحكم في مدخلات الحرارة شدة التيار والجهد وسرعة الحركة واختيار العملية ووضع الخرزة وكمية معدن اللحام المترسب. والهدف ليس مجرد استخدام أقل حرارة ممكنة. إذ يجب أن يحقق اللحام الانصهار والمقطع الجانبي والأداء الميكانيكي المحدد. والهدف الأفضل هو ترسيب اللحام المطلوب بكفاءة واتساق، دون إضافة معدن أو وقت قوس لا تحتاجهما الوصلة.

تُعد لحامات الزاوية الأكبر من اللازم مصدرًا شائعًا للتشوه الذي يمكن تجنبه. فاللحام الزاوي الأكبر من المحدد يزيد الانكماش وقد يتطلب تمريرات إضافية. وفي الأعضاء السميكة، قد يكون الإغراء هو تنفيذ لحام أكبر «للسلامة»، خاصة عندما يكون الوصول محدودًا. ويمكن أن يزيد هذا النهج السحب الزاوي، ويؤدي إلى تقوية مفرطة، ويعقد الفحص. اتبع حجم اللحام المطلوب وتحقق منه باستخدام مقاييس مناسبة بدلًا من الحكم عليه بالمظهر وحده.

تُعد سرعة الحركة مهمة بقدر أهمية إعدادات الماكينة. فالتمويج البطيء والواسع يبقي الحرارة في الوصلة مدة أطول ويوسع المنطقة المسخنة. وعندما يسمح الإجراء المعتمد، غالبًا ما تقلل الخرزات الخطية أو الخرزات الضيقة المضبوطة عرض المنطقة المتأثرة مقارنة بالتمويج الواسع. حافظ على طول قوس مستقر وتجنب البدايات والتوقفات والإصلاحات المتكررة في الموقع نفسه، إذ يمكن أن تؤدي إعادة التسخين الموضعية إلى انكماش غير متساوٍ.

قد يكون التسخين المسبق ضروريًا بسبب درجة المادة أو السماكة أو مستوى التقييد أو متطلبات التحكم بالهيدروجين أو الظروف المحيطة. وينبغي التعامل معه كشرط مضبوط، وليس كوسيلة عامة «لتسهيل اللحام». فالتسخين المسبق المفرط أو غير المُدار جيدًا يوسع المنطقة المسخنة وقد يجعل التحكم في الأبعاد أقل قابلية للتنبؤ. قِس درجة حرارة ما بين التمريرات حيثما يتطلب الإجراء ذلك، ولا تواصل اللحام لمجرد أن السطح يبدو دافئًا. تحتفظ المقاطع الثقيلة بالحرارة فترة طويلة، خاصة بالقرب من الزوايا الداخلية والتفاصيل المغلقة.

رتّب اللحامات بحيث يعاكس الانكماش نفسه

يُعد التسلسل عادةً أقوى وسيلة عملية لتقليل التشوه في التصنيع الثقيل. تنكمش كل خرزة مترسبة عند برودتها. ويوزع التسلسل المخطط جيدًا هذا الانكماش بحيث يعوض لحامٌ سحبَ لحام آخر. أما التسلسل غير المخطط فيركزه على وجه واحد أو طرف واحد أو زاوية واحدة من التجميعة.

بالنسبة للأعضاء المتماثلة، بدّل بين الجانبين المتقابلين كلما سمح الوصول إلى الوصلة وإجراء اللحام بذلك. في مقطع مُركّب على شكل I، تجنب إكمال جميع اللحامات على طول أحد الجناحين قبل بدء الجناح الآخر. والنهج الأكثر توازنًا هو تقسيم العمل إلى أجزاء قابلة للإدارة والتبديل بين الجانبين بحيث تبقى الحرارة والانكماش موزعين عبر المقطع.

يمكن أن يساعد اللحام بالخطوات العكسية في الوصلات الطويلة. في هذه الطريقة، يتقدم العمل الكلي في اتجاه واحد بينما تترسب مقاطع اللحام القصيرة الفردية في الاتجاه المعاكس. وتقلل هذه التقنية ميل الطرف الخلفي للوصلة الطويلة إلى تراكم الانكماش. وهي غير مناسبة لكل وصلة أو عملية، لذا يجب أن يظل طول المقطع والتسلسل متوافقين مع الإجراء المعتمد وظروف الوصول.

يخدم اللحام المتقطع غرضًا مشابهًا عندما يمكن لحام عدة مواقع منفصلة دون الإخلال بالتركيب. فبدلًا من تنفيذ خط متصل من طرف إلى آخر، ينتقل اللحامون بين مواقع متباعدة. وهذا يمنح المناطق الملحومة سابقًا وقتًا لتبرد ويمنع تراكم الحرارة باستمرار في منطقة واحدة. وهو مفيد بصفة خاصة للمقويات والملحقات المتقطعة والتجميعات الطويلة المعرضة للانحناء الجانبي.

استخدم تسلسلًا يناسب العضو، لا نمطًا عامًا

تحتاج المقاطع الصندوقية إلى اهتمام خاص لأن اللحامات الخارجية قد تسحب الصفائح إلى الداخل، بينما تقيد الحواجز والمقويات الداخلية الحركة في اتجاهات مختلفة. الحِم المكونات الداخلية المتاحة وفق ترتيب يحافظ على التعامد قبل إغلاق المقطع. وبمجرد اكتمال الغلاف، تصبح خيارات التصحيح محدودة، وقد تُحبس الإجهادات المتبقية داخل التجميعة.

في الجسور الصفيحية، ثبّت والحِم وصلات الجِسر بالجناح وفق خطة متوازنة قبل إضافة عدد كبير من التفاصيل الثانوية. فقد تُدخل المقويات والحوامل وصفائح الوصل حرارة موضعية بعد محاذاة العضو الرئيسي. وحيثما أمكن، وزع تلك الملحقات بين الجانبين وتجنب لحام كل تفصيلة في اتجاه واحد على طول الكمرة.

بالنسبة للوصلات المقيدة بشدة، لا تفترض أن المشابك تلغي التشوه. فقد يقلل التقييد الحركة المرئية أثناء اللحام، لكنه قد يزيد الإجهاد المتبقي. وعند فك القوالب، قد يرتد العضو بشكل غير متوقع. استخدم التقييد للحفاظ على الهندسة المقصودة، مع الاعتماد على توازن الحرارة والتسلسل للتحكم في الانكماش الأساسي.

راقب الحركة بينما لا تزال التجميعة قابلة للتصحيح

إن الانتظار حتى اكتمال جميع اللحامات يلغي العديد من خيارات التصحيح منخفضة التكلفة. ومن الإجراءات العملية للمشغل فحص الأبعاد الحرجة بعد التثبيت باللحام، وبعد تمريرات الجذر عند الاقتضاء، وبعد مجموعات اللحام الرئيسية، وبعد التبريد إلى حالة الفحص المحددة. تعتمد نقاط الفحص الدقيقة على الجزء، لكن يجب أن يركز القياس على السمات التي تحدد التركيب اللاحق: الطول الكلي، وتباعد الأجنحة، والأقطار، والتقوس، والتعامد، ومواقع الوصلات.

لا تحكم على عضو ساخن كما لو كان مستقرًا تمامًا. فقد يغير التمدد الحراري القراءات مؤقتًا، وقد يبرد المقطع الثقيل بصورة غير متساوية عبر سماكته. قارن الأبعاد وفقًا لمتطلبات التصنيع وفي ظروف درجة حرارة متسقة. وعندما يظهر اتجاه أثناء اللحام، عدّل التسلسل المتبقي قبل أن يزداد الانحراف. فعلى سبيل المثال، إذا بدأ أحد الأجنحة بالانجذاب إلى أعلى، فإن الانتقال فورًا إلى اللحام المقابل على الجانب الآخر قد يمنع حدوث انحناء أكبر.

سجل سبب أي تشوه متكرر حسب نوع الجزء، بدلًا من مجرد تسجيل أن جزءًا ما تطلب تقويمًا. تشمل الملاحظات المفيدة تكوين الوصلة، وحجم اللحام الفعلي، والتسلسل المستخدم، وموقع المشابك، وحالة التسخين المسبق، واتجاه الحركة. وهذا ينشئ مرجعًا خاصًا بالورشة للأعمال المستقبلية دون الاعتماد على الافتراضات.

صحح التشوه بعناية عندما لا تكون الوقاية كافية

قد يكون التقويم الميكانيكي مناسبًا لبعض الأعضاء عند تنفيذه بنقاط دعم مضبوطة وقوة مقاسة. يجب دعم العضو بحيث يعمل الحمل التصحيحي في المستوى المقصود. ويمكن للأحمال المرتجلة أن تُحدث انحناءً ثانيًا أو تتلف الحواف أو تسبب خضوعًا موضعيًا يؤثر في التركيب في أماكن أخرى.

التقويم الحراري أكثر حساسية. فالتسخين الموضعي يخلق تمددًا وانكماشًا مضبوطين، لكن نمط التسخين وحدود درجة الحرارة ودرجة المادة وطريقة التبريد يجب أن تتوافق مع إجراء التصنيع المعمول به. وقد يزيد التسخين العشوائي بالشعلة من التشوه أو يؤثر في خصائص المادة. وهو ليس بديلًا اعتياديًا لتصحيح تسلسل لحام غير متوازن.

ينبغي قصر إزالة اللحام بالجَلخ وإعادة اللحام على الحالات التي يكون فيها اللحام نفسه غير صحيح أو التي لا يمكن فيها تصحيح التشوه بصورة مقبولة بطريقة معتمدة. فإعادة اللحام دون تغيير السبب تكرر الدورة الحرارية نفسها ببساطة. قبل الإصلاح، حدد ما إذا كانت المشكلة ناتجة عن حجم لحام مفرط، أو تركيب رديء، أو التسلسل، أو التقييد، أو ملحق لُحم في مرحلة خاطئة.

حافظ على عدم تعارض الأعمال الخاصة بالمواد مع عملية المقاطع الثقيلة

تتعامل مناطق التصنيع أحيانًا مع مكونات الأنابيب المقاومة للتآكل إلى جانب التجميعات الإنشائية من الفولاذ الكربوني. ولا ينبغي التعامل مع هذه الأعمال باعتبارها قابلة للاستبدال. فعلى سبيل المثال، يُعد أنبوب الفولاذ المقاوم للصدأ 304L مادة فائقة الانخفاض في الكربون صُممت للحفاظ على مقاومة التآكل والمتانة وقابلية التشغيل الآلي؛ ويتطلب تحضير لحامه والتحكم في التلوث واختيار المواد الاستهلاكية إجراءً خاصًا به. كما أن الفصل الصحيح بين أسطح العمل والأدوات وممارسات المناولة الخاصة بالفولاذ المقاوم للصدأ يمنع التلوث الذي يمكن تجنبه أثناء تصنيع الأعضاء الإنشائية الثقيلة.

ينطبق الدرس الرئيسي على جميع أعمال اللحام المضبوطة: تُحدد الأبعاد بالتحضير وتحافظ عليها موازنة الحرارة. وفي المقاطع الثقيلة، قد تجعل كتلة الفولاذ العملية تبدو متسامحة إلى أن يكشف التجميع النهائي عن انحناء جانبي أو التواء أو عدم تطابق في الوصلات. إن التركيب المتسق، واللحامات ذات الأحجام الصحيحة، والتحكم المقاس في الحرارة، والتسلسل المتوازن تمنع معظم هذه المشكلات قبل أن يصبح التصحيح ضروريًا.
