غالبًا ما يعتمد التركيب الموقعي على أكثر من مجرد جودة التصنيع وحدها—فأبعاد فولاذ الزاوية L تؤثر بشكل مباشر على المحاذاة، ودقة التوصيل، وكفاءة التركيب. بالنسبة للمقاولين، والمهندسين، والمشترين الذين يقارنون بين ألواح الصلب للإنشاءات، وتكلفة حديد التسليح، أو سعر الصلب المجلفن، فإن فهم السماحية البعدية في فولاذ الزوايا يساعد على تقليل إعادة العمل، والتحكم في مخاطر المشروع، وتحسين الأداء الإنشائي من المصنع إلى الموقع.
في أعمال الصلب الإنشائي، قد يكون الفرق بين تركيب سلس وتسلسل إقامة مليء بالتأخير مجرد بضعة مليمترات. يؤثر طول الضلع، والسماكة، ونصف قطر الزاوية، والاستقامة، وسماحية الطول كلها على كيفية توافق عنصر فولاذ الزاوية L مع الصفائح القاعدية، وصفائح الجساءة، والمسامير، والزوايا المساعدة، والتجميعات الملحومة. وهذا لا يهم المصنّعين فقط، بل أيضًا فرق الموقع، وموظفي مراقبة الجودة، ومديري المشتريات، والموزعين، وصناع القرار في المشاريع الذين يقيّمون التكلفة الإجمالية للمشروع.
بالنسبة للمشترين العالميين الذين يقومون بالتوريد من الصين، فإن الاتساق البعدي مهم بشكل خاص لأن دورات الشحن قد تتراوح من 2 إلى 6 أسابيع حسب الوجهة، مما يجعل التصحيحات المتأخرة مكلفة. وتدعم Hongteng Fengda، بصفتها شركة مصنّعة ومصدّرة للصلب الإنشائي، العملاء من خلال فولاذ الزوايا، والقنوات، والكمرات، والقطاعات المشكلة على البارد، والمكونات الإنشائية المخصصة المنتجة وفقًا لمتطلبات ASTM و EN و JIS والمتطلبات المرتبطة بـ GB. والهدف العملي بسيط: توريد صلب يطابق الرسم، ويطابق الوصلة، ويطابق الجدول الزمني.

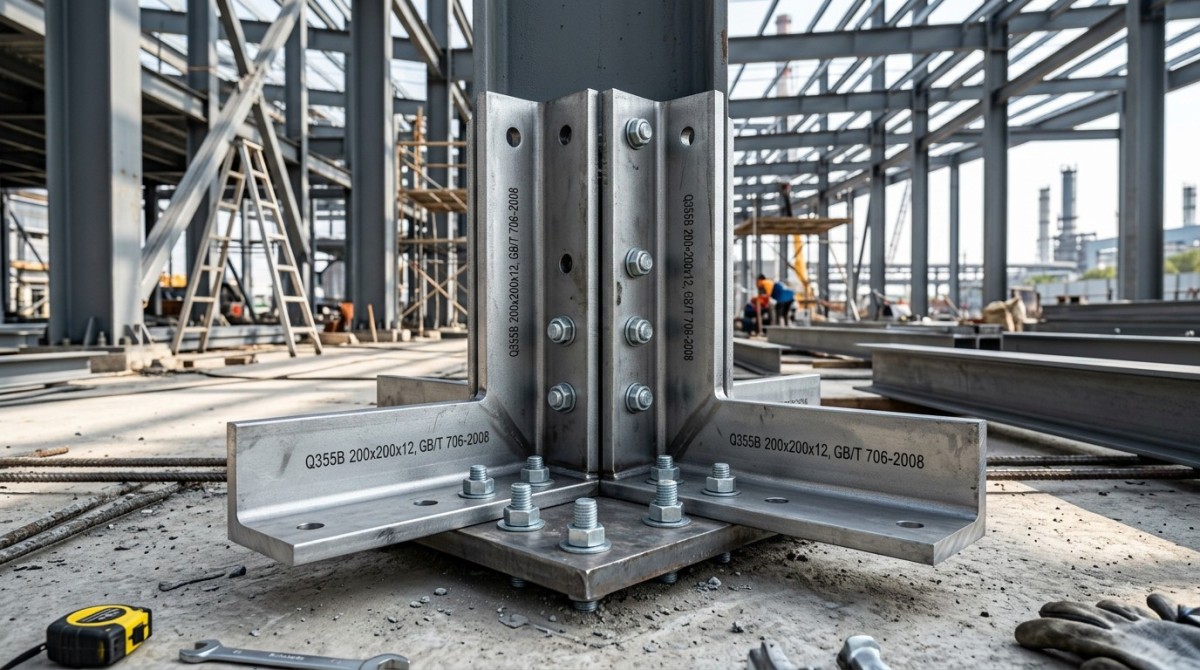

لماذا تهم أبعاد فولاذ الزاوية L أثناء التركيب في الموقع
يُستخدم فولاذ الزاوية L على نطاق واسع في الإطارات، والدعامات، وأنظمة التدعيم، والمنصات، وقواعد المعدات، وحماية الحواف، وتجميعات الوصلات. وعلى الرغم من أنه قد يبدو قطاعًا بسيطًا، فإن الانحرافات البعدية الصغيرة يمكن أن تُحدث مشاكل محاذاة تراكمية. فقد يؤدي انحراف طول الضلع بمقدار 2–3 mm فقط في عدة عناصر إلى إزاحة خطوط المسامير، أو تكوين أسطح ارتكاز غير مستوية، أو إجبار المُركّبين على توسيع الثقوب في الموقع.
في التطبيق العملي، يعتمد التركيب على التفاعل بين 5 عوامل بعدية على الأقل: تساوي أو عدم تساوي أبعاد الأضلاع، والسماكة، وهندسة الزاوية الداخلية، وطول العنصر، والاستقامة. وإذا خرج أحد هذه العوامل عن النطاق المقبول في المشروع، فقد لا تستقر صفائح الوصلات بشكل محكم، وقد تصبح فجوات اللحام غير متسقة، وقد يزداد وقت التثبيت الميكانيكي بنسبة 10% إلى 25% مقارنة بالمواد المضبوطة بشكل صحيح.
تكون هذه المشكلة أكثر خطورة في البناء المعياري، والهياكل الصناعية مسبقة الصنع، وأنظمة السلالم الفولاذية، حيث تتراكم السماحيات عبر الأجزاء المتكررة. وعندما تستخدم المشاريع وصلات مثقوبة مسبقًا، تكون مساحة التعديل محدودة. وقد يكون المصنّع ضمن معيار مصنع عام، ولكنه يظل خارج التوقعات البعدية الأكثر صرامة لمشروع عالي الدقة.
بالنسبة لفرق المشتريات، فإن تأثير التكلفة أوسع من مجرد سعر المادة لكل طن. فقد يؤدي ضعف التركيب إلى زيادة وقت الرافعة، وساعات العمل، وأعمال تصحيح اللحام، واضطراب الجدول الزمني. وفي مشاريع التصدير، حيث قد يستغرق زمن توريد البديل 20–45 يومًا بما يشمل الإنتاج والشحن، يكون التحكم الصحيح في الأبعاد عند المصدر غالبًا أكثر قيمة من اختيار أقل عرض سعر.
العناصر البعدية الرئيسية التي تؤثر على التركيب
- دقة طول الضلع: تؤثر على محاذاة الحواف، وتلامس صفائح الجساءة، وتحديد مواضع ثقوب المسامير.
- اتساق السماكة: يؤثر على تجهيزات اللحام، وقدرة التحمل، وصلابة الوصلة.
- سماحية الطول: مهمة في عناصر الإطارات المتكررة وفي تصنيع السلالم أو المنصات.
- الاستقامة والالتواء: يؤثران على التطابق أثناء التجميع، خاصة للعناصر التي يزيد طولها عن 3 m.
- نصف القطر الداخلي وحالة الحافة: قد يؤثران على مساحة التلامس مع الصفائح أو القطاعات المتزاوجة.
عندما تفهم فرق الموقع هذه العوامل مبكرًا، يمكنها تحديد المعيار الصحيح، وتوقعات السماحية، ونقاط التفتيش قبل إصدار أوامر الشراء. وهذا يمنع وصول العديد من المشكلات القابلة للتجنب إلى مرحلة التركيب.
الأبعاد الحرجة، والسماحيات، وتأثيرها العملي
ليست كل المشاريع بحاجة إلى المستوى نفسه من السماحيات. فقد يقبل حامل دعم ثانوي في مستودع اختلافًا بعديًا أكبر من تجميع مُهندس مسبقًا مزود بوصلات مشقوقة أو قوالب لحام آلية. وتتمثل الخطوة الأولى في مواءمة التحكم البعدي مع حالة الاستخدام الفعلية بدلًا من افتراض أن جميع أنواع فولاذ الزوايا تؤدي الوظيفة نفسها.
يوضح الجدول أدناه كيف تؤثر المعلمات البعدية الشائعة على مخاطر التركيب في تطبيقات الصلب الإنشائي النموذجية. وهذه نقاط مرجعية عملية تُستخدم أثناء المراجعة الفنية، وليست بديلًا عن رسومات المشروع أو المعايير المطبقة.
الخلاصة الرئيسية هي أن التحكم في الأبعاد يجب أن يُراجع بناءً على نوع الوصلة. فعادةً ما تتطلب الهياكل المثبتة بالمسامير تحكمًا أكثر دقة في علاقة الضلع والثقب، بينما قد تتحمل الهياكل الملحومة بعض الاختلاف ولكنها تصبح حساسة للفجوة والتشوه. وتضيف العناصر الطويلة مستوى آخر من المخاطر لأن تصحيح الالتواء والانحناء يكون أصعب دون إعادة عمل.
كيف تؤثر المعايير المختلفة على التوقعات
قد تكون الزوايا الفولاذية الموردة وفق أطر ASTM أو EN أو JIS أو GB كلها مقبولة، لكن التوقعات البعدية في وثائق مشروع المشتري قد تظل مختلفة. ويجب على فريق الشراء تأكيد 4 عناصر على الأقل قبل الإنتاج: معيار القطاع، ودرجة الصلب، والانحراف البعدي المسموح به، وطريقة الفحص. وإذا لم تكن هذه العناصر متوافقة، فغالبًا ما لا تظهر النزاعات إلا بعد وصول الحاوية إلى الموقع.
في الأعمال الحرجة، يطلب العديد من المشترين سجلات فحص المصنع بالإضافة إلى فحوصات بعدية قبل الشحن على نسبة عينات مثل 5% أو 10% أو 100% للقطع المصنعة حسب الطلب. وعادة ما يكون هذا التحكم الإضافي مبررًا عندما تتجاوز تكلفة تأخير التركيب تكلفة الفحص.
نقاط المراجعة الفنية الشائعة
- تأكيد ما إذا كان المطلوب زاوية متساوية أو زاوية غير متساوية وما إذا كان الاستبدال مسموحًا.
- التحقق مما إذا كانت السماكة الاسمية تتوافق مع حالة الحمل وإجراء اللحام.
- مراجعة ما إذا كانت سماحية طول القطع مناسبة للتجميع القائم على الوحدات.
- التحقق مما إذا كانت حالة السطح أو سماكة الجلفنة قد تؤثر على التطابق النهائي.
هذه الفحوصات بسيطة، لكنها تؤثر مباشرة على ما إذا كان يمكن للصلب أن ينتقل من التفريغ إلى التركيب دون أعمال تصحيح إضافية.
كيف تؤثر أعمال التصنيع، ومنتجات الصلب ذات الصلة، وحالات السطح على التركيب
نادرًا ما يكون التركيب في الموقع معزولًا عن فولاذ الزوايا وحده. ففي العديد من المشاريع، يتكامل فولاذ الزاوية L مع الصفائح، والقنوات، والكمرات، والأرضيات المضادة للانزلاق، وقواعد الماكينات، أو هياكل بناء السفن. وإذا كان أحد المكونات ذا أبعاد مستقرة بينما يختلف الجزء المتزاوج، فإن التجميع سيصبح صعبًا أيضًا. ولهذا السبب يقيّم المشترون ذوو الخبرة النظام بأكمله بدلًا من قطاع واحد بمعزل عن غيره.
ومن الأمثلة العملية على ذلك تصنيع المنصات. فقد يُستخدم فولاذ الزوايا في إطار الحواف أو المقويات، بينما تُستخدم الألواح المضلعة كسطح للمشي. وإذا كانت سماكة اللوح، أو سماحية العرض، أو ارتفاع النقشة غير متسقة، فقد يصبح التركيب بين الإطار ولوح الأرضية غير متساوٍ، خاصةً عندما تكون هناك حاجة إلى انحدار للتصريف، وأداء مضاد للانزلاق، ودقة في محيط اللحام.
في تطبيقات النقل، والإنشاءات، والديكور، والآلات، وبناء السفن، ومناطق أرضيات المعدات، يقارن المشترون غالبًا بين خيارات المواد ليس فقط حسب السعر ولكن أيضًا حسب مدى إمكانية دمجها بشكل متوقع أثناء التصنيع. وفي هذا السياق،لوح الصلب المضلّع A36 يمكن أن يكون منتجًا مكمّلًا مفيدًا في أنظمة المنصات والأرضيات الفولاذية لأنه يجمع بين الأداء المضاد للانزلاق ودرجات إنشائية شائعة مثل A36 و Q235B و 235JR و S235 و SS400 و SM400B.
يشمل نطاقه البعدي النموذجي سماكة من 2 mm إلى 8 mm، وعرضًا من 600 mm إلى 1800 mm، وطولًا من 2 m إلى 12 m، مع سماحية سماكة عند +/-0.02 mm وسماحية عرض عند +/-2 mm وفقًا لمعلومات المنتج الموردة. وفي المشاريع التي تدعم فيها إطارات الزوايا ألواح التغطية، تساعد هذه الضوابط البعدية على تقليل عدم تطابق الحواف وتحسين اتساق اللحام.
مراجعة بعدية قائمة على النظام
عندما يُستخدم فولاذ الزوايا مع ألواح الأرضيات أو ألواح الدعم، يجب أن تغطي المراجعة البعدية ليس فقط القطاع نفسه، بل أيضًا سماحية التجميع المركب. ويوضح الجدول أدناه كيف يمكن للمكونات الفولاذية ذات الصلة أن تؤثر على جودة التركيب النهائي.
تُظهر هذه المقارنة أن نجاح التركيب يعتمد على التنسيق البعدي عبر التجميع بالكامل. ويمكن للمورّد الذي يمتلك قدرات واسعة في مجال الصلب الإنشائي أن يساعد المشترين على مراجعة هذه الواجهات مبكرًا، مما يقلل من المفاجآت أثناء التركيب. ويكون ذلك مفيدًا بشكل خاص لمكونات OEM أو المكونات الإنشائية المخصصة التي تتضمن أكثر من 3 أجزاء فولاذية متفاعلة.
استراتيجيات الاختيار، والفحص، والمشتريات لتحقيق نتائج أفضل في الموقع
لا ينبغي التعامل مع اختيار فولاذ الزوايا للتركيب الموقعي على أنه شراء سلعي عام. تتضمن عملية التوريد السليمة تقنيًا عادةً 5 مراحل: مراجعة الرسومات، وتأكيد المعيار، ومواءمة السماحيات، وفحص العينة أو ما قبل الشحن، والتحكم في التعبئة أو الوسم. وتقلل كل مرحلة نوعًا مختلفًا من مخاطر المشروع.
بالنسبة للمقيّمين الفنيين ومديري المشاريع، فإن الخطأ الأكثر شيوعًا هو اعتماد درجة الصلب دون تأكيد التوقعات البعدية. أما بالنسبة لفرق المشتريات، فهناك مشكلة متكررة أخرى تتمثل في التركيز فقط على سعر الوحدة لكل طن متري مع تجاهل تكلفة التصحيح في الموقع. وفي العديد من مشاريع البناء والصناعة، قد يفوق يوم واحد من تأخير التركيب مقدار الوفر الناتج عن اختيار مصدر أقل تكلفة لكنه أقل ضبطًا.
يجب على المشترين الذين يعملون مع موردين عالميين أيضًا أن يسألوا عن كيفية قياس المنتج والإبلاغ عنه. فعلى سبيل المثال، إذا كان المشروع يحتاج إلى عناصر زاوية مقطوعة حسب الطول لوحدات متكررة، فقد لا يكون القياس على 3 قطع عشوائية لكل رزمة كافيًا. أما بالنسبة للمكونات المخصصة، فقد يكون التحقق البعدي بنسبة 100% على الأبعاد الحرجة هو الخيار الأكثر أمانًا.
قائمة التحقق الخاصة بالمشتريات لفولاذ الزاوية L
- حدد درجة الصلب والمعيار بوضوح، مثل متطلبات المشروع القائمة على ASTM أو EN أو JIS أو GB.
- اذكر السماحيات الحرجة بشكل منفصل عن الوصف الأساسي للمادة، وخاصة مقاس الضلع، والسماكة، وطول القطع.
- حدد ما إذا كان فولاذ الزوايا سيتم لحامه، أو تثبيته بالمسامير، أو جلفنته، أو دمجه مع منتجات التغطية أو الصفائح.
- اطلب سجلات فحص للأبعاد، والاستقامة، والحالة البصرية قبل الشحن.
- أكد زمن التوريد، وطريقة التعبئة، ووسم القطع، وإمكانية تتبع الرزم لتحسين كفاءة الاستلام في الموقع.
يمكن أن يساعد الجدول أدناه فرق المشتريات والأعمال على مقارنة الموردين بما يتجاوز السعر الرئيسي المعلن. وهو مفيد بشكل خاص عندما تبدو عروض الأسعار المتعددة متشابهة على الورق.
يمكن لمورّد مثل Hongteng Fengda أن يضيف قيمة عندما يتضمن العمل قطاعات قياسية بالإضافة إلى أجزاء إنشائية OEM، لأن التنسيق بين توريد المواد وتفاصيل التصنيع يصبح أسهل. وبالنسبة للموزعين، والوكلاء، ومالكي المشاريع، فإن ذلك يقلل من تجزؤ التوريد ويمكن أن يحسن المساءلة عبر سلسلة التسليم.
مشكلات التركيب الشائعة، وطرق الوقاية، والأسئلة الشائعة للمشاريع
حتى عندما يطابق الصلب معيارًا معترفًا به، فقد تظل مشكلات الموقع قائمة إذا كان المشروع يتطلب تحكمًا تنفيذيًا أكثر صرامة. وتشمل أكثر المشكلات شيوعًا عدم تطابق ثقوب المسامير، وعدم اتساق الفجوات في الزوايا الملحومة، والإطارات غير المتعامدة، والتواء العناصر بعد النقل. ويمكن الوقاية من معظم هذه المشكلات من خلال التوضيح الفني المبكر بدلًا من التصحيح الميداني.
تتضمن استراتيجية الوقاية القوية عادةً 3 طبقات: التحقق من المواد أثناء الإنتاج، وأخذ عينات بعدية قبل الشحن، وفحص الاستلام في الموقع. وفي المشاريع ذات مسارات النقل الطويلة إلى أمريكا الشمالية، وأوروبا، والشرق الأوسط، أو جنوب شرق آسيا، تهم أيضًا حماية التعبئة وتحديد الرزم لأن الحواف التالفة أو الرزم المختلطة يمكن أن تبطئ التركيب.
تعكس الأسئلة أدناه ما يسأله عادةً المهندسون، وفرق مراقبة الجودة، والمشترون، والموزعون عند تقييم فولاذ الزوايا للاستخدام الإنشائي.
ما مدى صرامة السماحية المطلوبة لفولاذ الزوايا المركب في الموقع؟
يعتمد ذلك على الوصلة ومستوى التكرار. ففي الدعامات الملحومة البسيطة، قد تكون سماحية المصنع العامة كافية. أما في التجميعات المثقوبة مسبقًا، أو المعيارية، أو القابلة للتكرار، فغالبًا ما يحتاج المشترون إلى تحكم أقرب في طول الضلع، وطول القطع، والاستقامة. والطريقة الصحيحة هي تحديد الأبعاد الحرجة على الرسم بدلًا من الاعتماد فقط على المقاس الاسمي.
هل تؤثر الجلفنة على التركيب؟
نعم. فقد يقلل تراكم الزنك من الخلوص في ثقوب المسامير أو على الأسطح المتزاوجة، خاصة في الوصلات الأصغر. وإذا كانت الجلفنة مطلوبة، فيجب مراجعة سماحية الثقوب وأسطح التلامس قبل التصنيع. وهذه مشكلة شائعة عندما يقارن المشترون سعر الصلب المجلفن لكنهم لا يقيّمون كيف يمكن أن يؤثر الطلاء على التجميع.
ما عناصر الفحص التي يجب إعطاؤها الأولوية قبل الشحن؟
في معظم المشاريع، أعطِ الأولوية لـ 6 عناصر: مقاس الضلع، والسماكة، وطول القطع، والاستقامة، والالتواء، والحالة البصرية للحافة. وبالنسبة للتجميعات المصنعة، أضف موضع الثقوب وجاهزية اللحام. وإذا كان الصلب سيتكامل مع لوح التغطية أو ألواح الدعم، فتحقق من البعد المركب على مستوى التجميع أيضًا.
ما هو زمن التوريد التصديري المعقول لمكونات الصلب الإنشائي؟
يختلف زمن التوريد حسب الكمية، والتخصيص، والوجهة. فبالنسبة للمواد القياسية، قد يكون الإنتاج أقصر، بينما قد تتطلب المكونات الإنشائية المعالجة حسب الطلب عدة خطوات إضافية. ويجب على المشترين فصل زمن التوريد التصنيعي عن زمن النقل البحري، والاحتفاظ بهامش زمني للفحص، والوثائق، ومناولة الموانئ.
إذا كان مشروعك يعتمد على دقة التركيب في الموقع، فيجب التعامل مع التحكم البعدي باعتباره متطلبًا تجاريًا وفنيًا منذ البداية. توفر Hongteng Fengda منتجات الصلب الإنشائي وحلولًا مخصصة مصممة لدعم التركيب الموثوق، والجودة المستقرة، ومخاطر المشروع القابلة للإدارة عبر الأسواق العالمية. ولمناقشة مواصفات فولاذ الزوايا، أو المكونات الفولاذية ذات الصلة، أو خطة توريد مخصصة، اتصل بنا اليوم للحصول على الدعم الفني، وتفاصيل المنتج، وحل مصمم خصيصًا لمشروعك.
