فروقات مخطط وزن العارضة H بين الموردين—لماذا قد يكون تقدير حمولة مشروعك أقل أو أكثر بنسبة 3% أو أكثر

عند مقارنة جداول أوزان عوارض H بين المورّدين، حتى الفروقات الطفيفة—الناتجة عن اختلافات في درجات الفولاذ الإنشائي، أو سماحات مقاسات صفائح الفولاذ، أو افتراضات سماكة الصفائح المجلفنة للأسقف—قد تؤدي إلى انحراف إجمالي حمولة مشروعك بنسبة 3% أو أكثر. بالنسبة إلى موظفي المشتريات، ومديري المشاريع، والمعتمدين الماليين، فهذا يعني تجاوزات غير متوقعة في التكاليف، أو أخطاء في الحسابات اللوجستية، أو مخاطر تتعلق بالامتثال. سواء كنت تحدد أنابيب فولاذية خفيفة الوزن للواجهات أو أنابيب فولاذية عالية المقاومة للإطارات الحاملة، فإن بيانات جدول أوزان عوارض H الدقيقة تُعد أساسية. في Hongteng Fengda، نُطابق كل عملية حسابية مع معايير ASTM/EN—ونوضح كيف يؤثر قطر القضيب الفولاذي، ومقياس سلك الفولاذ، وتطبيقات السلك الفولاذي المرن على تقدير الكتلة في الواقع العملي.

لماذا تختلف جداول أوزان عوارض H—ومن أين يأتي خطأ 3% فعلاً

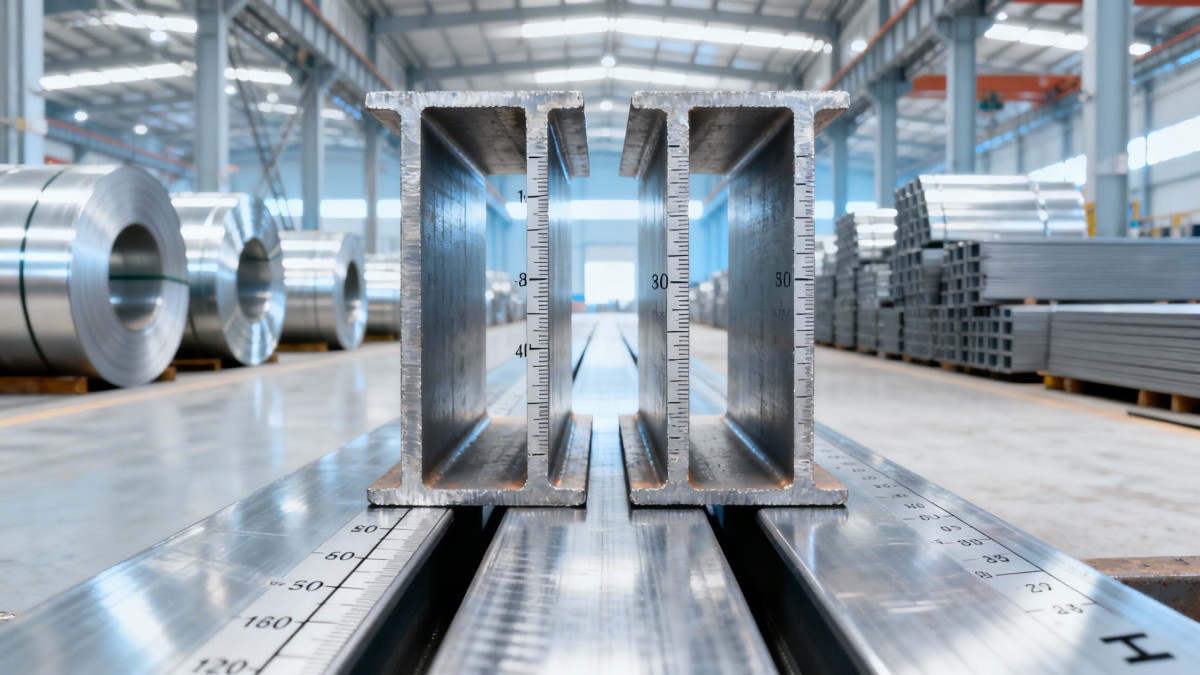

H-beam weight chart discrepancies across suppliers—why your project’s tonnage estimate could be off by 3% or more

حسابات أوزان عوارض H ليست موحّدة عالمياً. فهي تعتمد على معلمات إدخال دقيقة: الأبعاد الاسمية (الارتفاع × العرض × الجسد/السماكة)، وكثافة الفولاذ (عادةً 7,850 kg/m³)، والأهم من ذلك—الهندسة الفعلية للمقطع العرضي المستخدمة في التصنيع. يمكن أن تؤدي الانحرافات الطفيفة في ميل الحافة، أو نصف قطر الوصلة، أو الانتقال بين الجسد والحافة إلى تغيير الوزن النظري بمقدار ±0.8%–1.2% لكل مقطع. وعند تجميع ذلك عبر مئات الأطنان في هيكل متوسط الارتفاع، يتفاقم الأمر إلى تفاوت بنسبة 3–5% في تقديرات الحمولة الإجمالية.

والأهم من ذلك، أن العديد من المورّدين يطبقون افتراضات غير متسقة بشأن المعالجات السطحية. فعلى سبيل المثال، تضيف الجلفنة بالغمس الساخن 60–275 g/m² من طلاء الزنك—ومع ذلك تتجاهل بعض جداول الأوزان هذا بالكامل، بينما يفترض بعضها الآخر تغطية مزدوجة كاملة على جميع الأسطح. وهذا يؤثر مباشرةً على تخطيط الخدمات اللوجستية القائم على الوزن، والتحقق من قدرة الرافعات، وحتى حسابات أحمال الأساسات.

في Hongteng Fengda، نحسب أوزان عوارض H باستخدام صيغ EN 10365:2017 و ASTM A6/A6M-23، مع دمج تقارير اختبارات المطحنة المعتمدة لكل دفعة. تعكس جداول الأوزان لدينا الأبعاد الفعلية بعد الدرفلة—وليس القيم الاسمية المثالية—وتتضمن زيادات اختيارية للجلفنة استناداً إلى كتلة طبقة الزنك المحددة (على سبيل المثال، Z275 = +2.75 kg/tonne).

كيف تؤثر مواصفات الصفائح المجلفنة على نمذجة الوزن الإنشائي

غالباً ما تُدمج الصفائح المجلفنة في الأنظمة الإنشائية المركبة—مثل أسطح الأسقف، أو كسوة الجدران، أو التدعيم الثانوي—حيث تسهم كتلتها مباشرةً في حسابات الأحمال الميتة. لكن عدم الاتساق هنا يضاعف مخاطر الخطأ. فقد يختلف مورّد يقدّم الصفائح المجلفنة بدرجة DX51D+Z بسماكة 0.5 mm وطلاء Z120 بما يصل إلى 1.4 kg/m² عن مورّد آخر يقدّم SGCC بسماكة 0.5 mm مع Z275—على الرغم من تطابق المواصفات الاسمية.

يغطي نطاقنا القياسي من الصفائح المجلفنة سماكات من 0.12 mm إلى 6.00 mm، وعروضاً من 600–1500 mm، وأطوالاً قابلة للتخصيص (1–12 m). وتمتد طبقات الزنك بين خيارات الجلفنة بالغمس الساخن (60–275 g/m²) والمجلفن مسبقاً (80–275 g/m²)—ويتم التحقق من كل منها عبر اختبارات الشد وفق EN 10346 و ASTM A653. يضمن هذا المستوى من التفصيل أن يأخذ نموذجك الإنشائي في الاعتبار الكتلة الفعلية في الواقع—وليس تقديرات الكتيبات التعريفية.

درجة	طلاء الزنك (جم/م²)	الإضافة النموذجية للكتلة (kg/m² @ 0.6 mm)	قوة الخضوع (MPa)
DX51D+Z	120–275	0.92–2.11	≥210
SGCC	60–180	0.46–1.38	≥270
S350GD+Z	180–275	1.38–2.11	≥350

يوضح هذا الجدول كيف يغيّر اختيار الدرجة كلاً من الأداء الميكانيكي والمساهمة في الكتلة. إن استخدام S350GD+Z بدلاً من DX51D+Z عند السماكة نفسها يضيف ~0.46 kg/m²—لكنه يوفّر مقاومة خضوع أعلى بنسبة 67%. وهذه المقايضة مهمة عند نمذجة أحمال شفط الرياح على أغشية الأسقف أو أنظمة التدعيم الزلزالي.

قائمة التحقق الخاصة بالمشتريات: 5 نقاط غير قابلة للتفاوض للتحقق من الوزن

قبل إنهاء أي طلب لعوارض H أو صفائح، تحقّق من هذه النقاط الفنية الخمس—وكل واحدة منها مرتبطة بمعايير قابلة للقياس والتدقيق:

مطابقة تقرير اختبار المطحنة (MTR): هل يقدّم المورّد تقارير MTR معتمدة تُظهر الأبعاد المقاسة فعلياً—وليس فقط المقاسات الاسمية—لكل دفعة صهر؟ (مطلوب بموجب ASTM A6/A6M-23 Section 7.2)
طريقة التحقق من طبقة الزنك: هل يتم تأكيد كتلة الطلاء عبر التحليل الوزني (ASTM A90/A90M) أو المعايرة الكولومترية (ISO 1460)؟ وليس فقط “وفقاً للمواصفة.”
شفافية افتراض الكثافة: هل تم تحديد كثافة الفولاذ على أنها 7,850 kg/m³—أم تم تعديلها وفقاً لمحتوى السبيكة (على سبيل المثال، 7,830 kg/m³ للفولاذ الإنشائي المجوف منخفض السبيكة)؟
الالتزام بالسماحات: هل تمت الإشارة إلى السماحات البعدية وفق EN 10034 (للعوارض) أو EN 10142 (للصفائح)—وليس وفق إرشادات داخلية؟
إعادة حساب الأوزان للقصات المخصصة: هل يتضمن عرض السعر إجمالي حمولة مُعاد حسابه لطلبات القص حسب الطول، مع احتساب فاقد القطع وسماحات تشذيب الأطراف (±1.5 mm نموذجياً)؟

لماذا تُلغي Hongteng Fengda عدم اليقين في الوزن—للمشاريع العالمية

نحن لا ننشر جداول أوزان ثابتة. بدلاً من ذلك، نقدّم حزم أوزان ديناميكية خاصة بكل مشروع—بما في ذلك تقارير MTR معتمدة، وشهادات مطحنة EN 10204 3.1، وآلات حاسبة قائمة على Excel محمّلة مسبقاً بدرجتك الدقيقة، ونطاق السماحات، ومواصفات الجلفنة. وبالنسبة إلى العملاء في أمريكا الشمالية، نُجري تحققاً متبادلاً وفق AISI/ASTM؛ وللمشترين في الاتحاد الأوروبي، نربطها مع EN 10025-2 و EN 10365.

تحافظ مرافق الإنتاج لدينا على التحكم في السماحات بمقدار ±0.25 mm في جميع العوارض المدرفلة على الساخن و ±0.02 mm في المقاطع المشكلة على البارد—ويتم التحقق من ذلك يومياً عبر فحص CMM. وتظل فترات التسليم مستقرة عند 2–4 أسابيع لعوارض H القياسية و 3–6 أسابيع لطلبات الصفائح المجلفنة المخصصة، مع إمكانية تتبع بنسبة 100% من اللفافة إلى اللوح المقطوع.

سواء كنت بحاجة إلى عوارض مُتحقق من وزنها لمبنى شاهق في دبي، أو صفائح مقاومة للتآكل لمنشأة استزراع مائي في فيتنام، أو مقاطع مشكلة على البارد بمواصفات OEM لعدة تصنيع سيارات في ألمانيا—فنحن نوفر الوثائق والبيانات وثبات التسليم اللازم للحفاظ على مشروعك ضمن الميزانية، وفي الموعد، ومتوافقاً مع المتطلبات.
