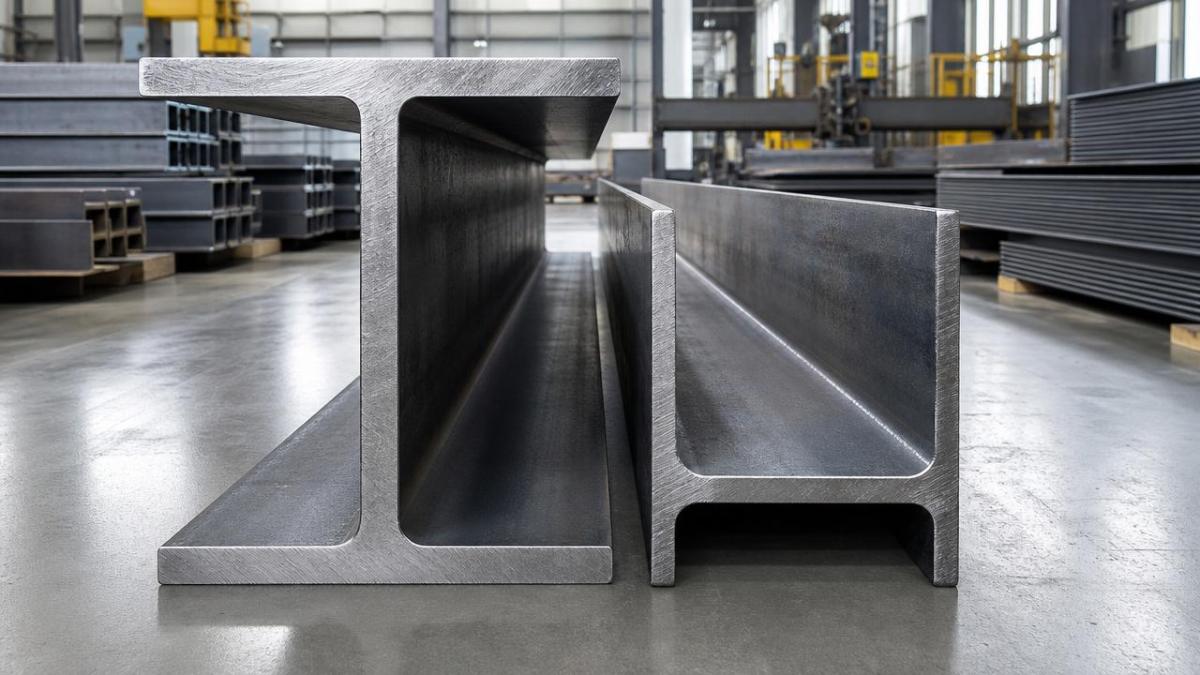

قناة فولاذ H مقابل عارضة فولاذ H: ما الذي يخلط بينهما الناس عادة؟
تبدأ العديد من المقارنات بافتراض خاطئ.
غالبًا ما يتعامل الناس مع قناة فولاذ H وعارضة فولاذ H على أنهما مقاطع إنشائية متشابهة.
عمليًا، لكل منهما مسارات تحميل مختلفة، واحتياجات تصنيع مختلفة، وأولويات مشروع مختلفة.
هذا الاختلاف مهم عندما تكون الرسومات والميزانيات وجداول التسليم ضيقة بالفعل.
قد يؤدي اختيار مقطع خاطئ إلى وزن زائد، أو وصلات صعبة، أو إعادة تصميم كان يمكن تجنبها.
لهذا السبب، ينبغي تقييم قناة فولاذ H وفق سلوك الشكل، لا بالاسم وحده.
تعمل Hongteng Fengda في مجالات قناة الفولاذ، وعوارض الفولاذ، والمقاطع المشكلة على البارد، والمقاطع المخصصة.
هذه الخلفية التصنيعية الأوسع تجعل مقارنة المقاطع أكثر عملية من كونها نظرية.
السؤال الحقيقي ليس أيهما يبدو أقوى.
السؤال الأفضل هو أي مقطع يطابق المهمة الإنشائية مع أقل عدد من المفاضلات.
هل قناة فولاذ H هي فعلاً نفس الشيء مثل عارضة H؟
ليس تمامًا، وهنا يبدأ الالتباس عادة.
عارضة فولاذ H هي مقطع شعاع بأجنحة عريضة وجسم مصمم لمقاومة الانحناء.
قناة فولاذ H، وفقًا لاستخدام السوق، غالبًا ما تشير إلى مقطع مرتبط بالقناة أو إلى مقطع عارضة أسيء تسميته.
لذلك قد يصف المصطلح منتجات مختلفة في محادثات التوريد المختلفة.
ولهذا تصبح الرسومات والأبعاد والمعايير أهم من التسميات اللفظية.
إذا كان أحد الطرفين يقصد قناة قياسية بينما يتوقع الطرف الآخر عارضة H حقيقية، فستظهر الأخطاء بسرعة.
تشمل المشكلات الشائعة عدم تطابق الحفر، وافتراضات تحميل غير مستقرة، وضياع وقت التصنيع.
النهج الأكثر أمانًا هو تأكيد عمق المقطع، وعرض الجناح، وسماكة الجسم، والمعيار الحاكم.
قد تبدو مقاطع ASTM وEN وJIS وGB متقاربة، لكنها لا تزال تختلف في التفاوتات والهندسة.
عند تقييم قناة فولاذ H، تحقّق دائمًا مما إذا كان المورد يصف مقطع قناة أم عارضة على شكل H.
مقارنة سريعة تساعد على توضيح مسألة التسمية
أين تكون قناة فولاذ H منطقية، وأين تتفوق عارضة H؟
تعتمد الإجابة على اتجاه الحمل، ونمط الوصل، وبيئة التركيب.
عادة ما تُفضَّل عارضة فولاذ H للأعمدة الرئيسية، والعناصر الناقلة، والإطارات شديدة التحميل.
وتدعم هندستها أداءً فعالًا من حيث القوة إلى الوزن في العديد من الأنظمة الإنشائية.
قد تكون قناة فولاذ H مناسبة للتأطير الثانوي، والهياكل الطرفية، والدعامات، والعناصر الأخف.
كما يمكن اختيارها عندما يفضّل الوصول، أو ترتيب اللحام، أو نقاط التثبيت مقطعًا مفتوحًا.
في التطبيقات الفعلية، غالبًا ما تحسم تفاصيل الوصلات أكثر من اسم المقطع نفسه.
على سبيل المثال، قد تستفيد دعامات الكسوة، وقواعد المعدات، والمنصات المؤطرة من سهولة الوصول إلى الحواف.
في المقابل، عادةً ما تدفع هياكل المباني ذات البحور الطويلة المصممين نحو عارضة فولاذ H.
ويزداد ذلك وضوحًا عندما يكون التحكم في الانحراف مهمًا بقدر القوة الأساسية.
إذا كان المشروع يتضمن مواد مختلطة، فقد تحتاج المكونات المرتبطة أيضًا إلى منطق منتج مختلف.
في غرف الترشيح، أو المناطق الكيميائية، أو الحشوات المعمارية، قد تظهر مواد مثلشبكة فولاذية ملحومة من الفولاذ المقاوم للصدأ إلى جانب الفولاذ الإنشائي.
هذا لا يستبدل قناة فولاذ H، لكنه يوضح لماذا يجب أن يتبع اختيار المقطع الوظيفة، لا العادة.
كيف ينبغي مقارنة أداء التحميل من دون تعقيد القرار أكثر من اللازم؟
تبدأ المراجعة العملية بأربع خطوات.
- انظر إلى طلب الانحناء، لا إلى إجمالي الوزن فقط.
- تحقق مما إذا كان العنصر يعمل منفردًا أم داخل نظام مدعّم.
- راجع تعقيد التوصيلات عند الطرفين.
- أكد ما إذا كان الالتواء أو الاستقرار الجانبي يمثلان مشكلة.
عادةً ما تؤدي عارضة فولاذ H أداءً أكثر قابلية للتنبؤ في حالات الانحناء العالي.
قد يتصرف المقطع المفتوح من نوع القناة على نحو أقل ملاءمة تحت الالتواء أو التحميل اللامركزي.
ولهذا السبب قد يكون الاستبدال البسيط محفوفًا بالمخاطر.
حتى عندما يكون لعنصرين الوزن نفسه تقريبًا، قد تختلف الصلابة بينهما بطرق مفيدة.
ويؤثر ذلك في الاهتزاز، وقابلية الخدمة، والمحاذاة على المدى الطويل.
الخطأ الأكثر شيوعًا هو التركيز على سعر الفولاذ الأولي فقط.
قد تتجاوز ساعات التصنيع، وسهولة الوصول إلى اللحام، وتكاليف التصحيح في الموقع وفورات المواد.
يمكن للموردين ذوي الإنتاج المستقر ومراقبة الجودة الصارمة أن يساعدوا في تقليل تلك المتغيرات الخفية.
وهذا مهم بشكل خاص لمشاريع التصدير التي تستخدم مراجع ASTM وEN وJIS أو GB.
جدول قرار بسيط للمقارنة الأولية
ما الأخطاء الأكثر شيوعًا عند شراء قناة فولاذ H؟
أكبر مشكلة هي الطلب باللقب الشائع بدلًا من المواصفة.
قد تستخدم مناطق مختلفة مصطلحات متشابهة لمقاطع مختلفة.
وقد يعرقل ذلك الشراء حتى قبل بدء الإنتاج.
ومشكلة أخرى هي افتراض أن الأبعاد المتكافئة تعني أداءً متكافئًا.
إن هندسة المقطع، ودرجة الفولاذ، والتفاوتات كلها تؤثر في النتيجة الفعلية.
وغالبًا ما تشمل العناصر التي يجب التأكد منها:
- الرسم الدقيق للمقطع وترميز الحجم.
- معيار المادة والمتطلبات الميكانيكية.
- حالة السطح، وتفاوت القطع، ونطاق الطول.
- متطلبات الحفر، أو اللحام، أو الجلفنة، أو المعالجة OEM.
ينبغي أن يكون المورد القادر على الدعم قادراً على تقديم المقاطع القياسية والمكونات الإنشائية المخصصة على حد سواء.
وهذا مهم عندما يتطور التصميم بعد تقديم العطاء.
تكون خبرة التصدير لدى Hongteng Fengda مفيدة في هذه المرحلة لأن جودة المستندات لا تقل أهمية عن الإنتاج.
تقلل بيانات المصنع الواضحة، وجداول التسليم المستقرة، والجودة المتسقة من مخاطر التوريد أكثر بكثير من فروق الأسعار الصغيرة.
إذا كان الهدف هو اختيار أفضل، فما الذي يجب التحقق منه قبل الحسم؟
غالبًا ما يأتي القرار الجيد من مواءمة الهيكل والتصنيع وظروف التوريد معًا.
ابدأ بالمتطلب الهندسي.
ثم راجع أي مقطع يبقي التوصيلات أبسط والتركيب في الموقع أنظف.
بعد ذلك، قارن التوفر، والامتثال للمعايير، وموثوقية التسليم.
هذا التسلسل يمنع الفخ الشائع المتمثل في الاختيار بناءً على سعر الوحدة فقط.
إذا كان المشروع يتضمن مناطق مجاورة حساسة للتآكل، فقد تحتاج المواد المرتبطة إلى منطق مواصفات منفصل.
على سبيل المثال، قد تتطلب الشبكات المستخدمة في الفلاتر، أو المناخل، أو العمارة، أو المساحات الكيميائية درجات من الفولاذ المقاوم للصدأ مثل 304، و316، أو 316L.
في تلك الحالات، يمكن أن تكملشبكة فولاذية ملحومة من الفولاذ المقاوم للصدأ الأنظمة الإنشائية حيث تكون مقاومة التآكل ونطاقات الشبك الدقيقة مهمة.
هذا النوع من التخطيط للمواد المختلطة أمر طبيعي في المشاريع الصناعية والإنشائية.
لذا ينبغي أن يجيب المقارنة النهائية عن سؤال عملي واحد.
هل سيقلل هذا المقطع من إجمالي تعقيد المشروع، وليس فقط من وزن الفولاذ؟
إذا كانت الإجابة واضحة، فإن الاختيار بين قناة فولاذ H وعارضة فولاذ H يصبح أسهل بكثير عادةً.
الخلاصة النهائية
قناة فولاذ H ليست بديلًا تلقائيًا لعارضة فولاذ H.
يعتمد الاختيار الصحيح على هندسة المقطع الفعلية، وسلوك التحميل، واحتياجات الوصل، ووضوح التوريد.
قبل المضي قدمًا، قارن الرسومات، والمعايير، وخطوات التصنيع، ومتطلبات التسليم جنبًا إلى جنب.
يساعد هذا النهج على تجنب عدم تطابق التصميم، والتكلفة غير الضرورية، والتأخيرات القابلة للتجنب في مشاريع الفولاذ الإنشائي.
