خمسة أخطاء شائعة في التصميم عند اختيار عارضة I المدلفنة على الساخن لمشاريع البناء

يعد اختيار عارضة I المدلفنة على الساخن المناسبة للدعم الهيكلي أمرًا بالغ الأهمية لضمان السلامة والاستقرار وكفاءة التكلفة في أي مشروع بناء. كثير من المحترفين - سواء كانوا يشترون من الصلب لصناعة بناء السفن أو يفكرون في استخدام الصلب المقطعي C لتصنيع المقطورات - غالبًا ما يتجاهلون عوامل التصميم الحرجة التي تؤثر على الأداء طويل المدى. في هذه المقالة، تستكشف Hongteng Fengda، وهي شركة رائدة في تصنيع وتصدير الصلب الهيكلي من الصين، خمسة أخطاء شائعة في التصميم وطرق عملية لتجنبها، مما يساعدك على اتخاذ قرارات مستنيرة لبناء الهياكل الفولاذية للملاعب والتطبيقات الأخرى المتطلبة.

1. تجاهل حسابات مسار الحمل وامتداد العارضة

الخطأ الأول والأكثر شيوعًا في التصميم عند اختيار عارضة I المدلفنة على الساخن هو الفشل في إجراء تحليل دقيق لمسار الحمل والامتداد. يعتمد المهندسون أحيانًا على جداول عامة أو افتراضات قديمة، مما يؤدي إلى أعضاء غير مصممة بشكل كاف أو مبالغ في تصميمها. قد تعاني العارضة I المصممة دون مراعاة توزيع الحمل الكامل من انحراف يتجاوز الحد المسموح به وهو L/240 أو L/360، مما يؤدي إلى اهتزاز مفرط أو تشققات في نظام الأرضية.

لتخفيف ذلك، يجب أن يأخذ حساب الحمل في الاعتبار الحمل الحي والحمل الميت والعوامل البيئية مثل قوى الرياح أو الزلازل. على سبيل المثال، سيتطلب عارضة بطول 12 مترًا تدعم حملًا موزعًا قدره 20 كيلو نيوتن/متر معامل قسم لا يقل عن 1200 سم مكعب للحفاظ على الصلابة تحت ظروف الخدمة. حتى خطأ حسابي بنسبة 10٪ يمكن أن يؤدي إلى انخفاض قدرة الحمل بنسبة 25٪، مما يؤثر بشكل كبير على عمر الهيكل.

يمكن استخدام نمذجة العناصر المحدودة المتقدمة (FEM) للتحقق من العلاقة بين تركيز الإجهاد وأداء العارضة. توصي Hongteng Fengda بالتحقق من كل نوع عارضة من خلال متطلبات التسامح ASTM A6 أو EN 10025 قبل التثبيت. بالإضافة إلى ذلك، تأكد من أن طول اللحام وتصميم لوحة التحمل يتوافقان مع فئة حمل المشروع - عادةً الفئة 2 للمباني التجارية أو الفئة 3 للملاعب ذات الامتداد الكبير.

نقاط فحص عملية:

• احسب الامتداد الفعال مع مراعاة قيود النهايات وظروف التحمل.
• تحقق من حدود الانحراف وفقًا للقوانين المحلية (مثل نسبة امتداد 1/240).
• قارن معامل القسم (Sx) وعزم القصور الذاتي (Ix) عبر درجات بديلة مثل Q235B وQ345B وS355.
• قم بإجراء محاكاة حمل ثلاثية الأبعاد للعارضات الأطول من 9 أمتار.

يضمن تصميم مسار الحمل المناسب ليس فقط الأداء الهيكلي ولكن أيضًا يقلل من استهلاك الصلب غير الضروري بنحو 5-8٪، مما يؤدي إلى كفاءة تكلفة أفضل أثناء الشراء بالجملة.

2. إغفال درجة المادة وتوافق المقطع

غالبًا ما يتم التقليل من أهمية اختيار درجة المادة الصحيحة. يمكن أن يؤدي عدم التطابق بين قوة التصميم ودرجة الصلب الفعلية إلى المساس بالسلامة. على سبيل المثال، قد يؤدي استبدال S235 بـ S355 إلى تقليل قوة الخضوع بنسبة تصل إلى 45٪ تقريبًا، مما يؤدي إلى عدم استقرار هيكلي تحت الأحمال الديناميكية. في المشاريع متعددة الطوابق، يمكن أن تكون الاختلافات في قوة الخضوع التي تزيد عن 30 ميجا باسكال حاسمة لسلامة مفصل العمود-العارضة.

فيما يلي جدول مقارن يلخص درجات مواد عارضة I المدلفنة على الساخن الشائعة وتطبيقاتها الموصى بها في مشاريع البناء حول العالم.

كما يظهر الجدول، فإن المواد ذات القوة الأعلى تكون أكثر ملاءمة للتطبيقات التي تتضمن امتدادات طويلة أو أحمال ديناميكية عالية أو متطلبات تخفيض الحمل الميت. تضبط Hongteng Fengda عمليات التحكم لديها لتحقيق تسامح يصل إلى ±1٪، مع الامتثال لمعايير CE وISO لضمان جودة متسقة عبر الدفعات.

3. إهمال تصميم الوصلات واللحام

حتى مع وجود مقطع العارضة الصحيح، يمكن أن يؤدي التفصيل غير السليم للوصلات إلى تقويض الأداء. حوالي 60٪ من حالات فشل العارضة أثناء اختبار الإجهاد تحدث عند الوصلات بسبب هندسة اللحام السيئة أو الاختراق غير الكافي أو سماكة اللوحة غير الصحيحة. خاصة بالنسبة للجمالونات ذات الامتداد الكبير، عادةً ما تكون اللحامات الزاوية المستمرة بسمك حلق يتراوح بين 6-10 ملم مطلوبة تحت ظروف إجهاد تبلغ 400 ميجا باسكال.

يجب على مهندسي التصميم التحقق من التوافق بين عوارض I المدلفنة على الساخن والأعضاء التكميلية مثل القنوات أو العوارض العرضية أو العارضة Z. نظرًا لأن المقطع الفولاذي على شكل Z يعمل غالبًا كعرضة ثانوية في هياكل الأسقف الخفيفة، يجب أن تتوافق سماكته (عادةً 6-25 ملم) وتسامحه (±1٪) مع فئة حمل العوارض الرئيسية. يمنع هذا النهج المتكامل عدم المحاذاة ويقلل من وقت تجميع المشروع بنسبة تصل إلى 20٪.

يوضح الجدول أدناه كيف يؤثر تصميم الوصلة على كفاءة اللحام وقدرة التحمل تحت دورات الحمل المتغيرة.

من خلال محاذاة نوع اللحام وتصميم الوصلة مع الفئة الوظيفية للمشروع، يمكن للمصنعين تحقيق أداء متسق تحت دورات تحميل تتجاوز 1 × 10^6 دورة، مما يقلل من مخاطر فشل التعب.

4. تجاهل الحماية من التآكل ومعالجة السطح

خطأ آخر مكلف يتضمن التحكم غير الكافي في التآكل. ينشأ أكثر من 30٪ من التدهور الهيكلي المبكر في المشاريع الساحلية من سماكة الطلاء غير الكافية أو إعداد السطح السيئ. بالنسبة لعوارض I المدلفنة على الساخن، يُوصى عادةً ببدل تآكل لا يقل عن 0.3 ملم للبيئات ذات الرطوبة التي تزيد عن 70٪.

تقدم Hongteng Fengda خيارات مجلفنة ومطلية بالزنك لمجموعتها الكاملة من المقاطع الهيكلية، مما يضمن مقاومة التآكل الجوي والكيميائي. وبالمثل، يتم تصنيع الأعضاء التكميلية مثل العارضة Z المجلفنة باستخدام تكنولوجيا التشكيل بالدرفلة وتتوافق مع معايير شهادة SGS وBV. يضمن هذا التكامل تجانس السطح عند استخدام العوارض في ورش العمل الفولاذية أو أنظمة العوارض العرضية للسقف.

يجب أن تتبع حماية السطح ثلاث خطوات أساسية:

1. الرمل بالطلقة لتحقيق نظافة Sa2.5.
2. تطبيق طبقة أولية (سمك فيلم جاف لا يقل عن 40 ميكرومتر).
3. التغليف بالزنك الساخن أو الرش بالزنك حتى سماكة طلاء إجمالية تتراوح بين 70-100 ميكرومتر.

تعزز كل من هذه المعالجات العمر الافتراضي بمقدار 10-15 عامًا، مما يقلل من متطلبات الصيانة ويضمن الامتثال لمعايير الحماية من التآكل ISO 12944.

5. إغفال التسامح التصنيعي ومراقبة الجودة

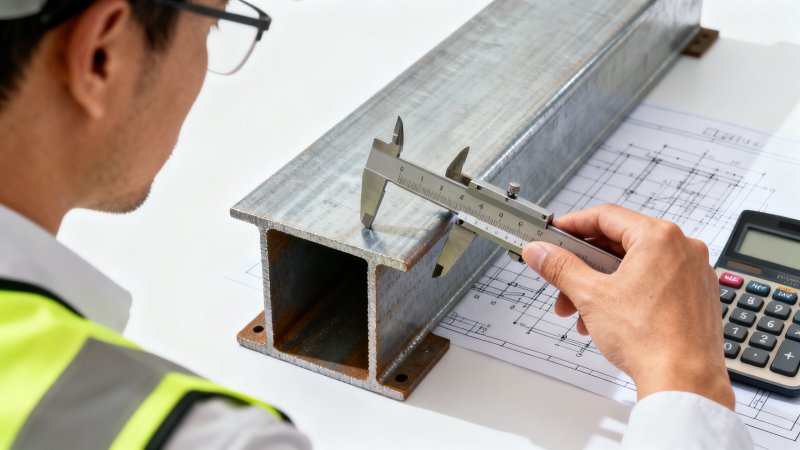

يعد التحكم الدقيق في التسامح أمرًا حيويًا لموثوقية الهيكل. حتى انحراف قدره 2 ملم في سماكة الشفة قد يؤدي إلى انحراف مركزي بنسبة 5٪ أثناء التجميع، مما يعقد اللحام في الموقع. يتجاهل العديد من المصممين التحقق من التسامح التصنيعي مقابل ASTM A6/A6M أو EN 10024، خاصة عند شراء العوارض من موردين متعددين.

تفرض Hongteng Fengda تسامحًا أبعاديًا ضمن ±1٪، يتم التحقق منه من خلال الفحص بالموجات فوق الصوتية والشهادة من طرف ثالث. تخضع كل عارضة I المدلفنة على الساخن للفحص البصري وفحص الاستقامة (≤3 ملم لكل متر) والاختبار بالموجات فوق الصوتية حتى فئة الجودة C. بالنسبة للمشاريع التي تتطلب مقاطع مخصصة أو امتدادات أطول (حتى 12 مترًا)، يسمح الإنتاج OEM بالمرونة مع الحفاظ على الاتساق في الخواص الميكانيكية.

يحدد قائمة التحقق التالية خطوات التحقق الأساسية من الجودة قبل التسليم:

• فحص الأبعاد: الطول من 2-12 مترًا وفقًا لمواصفات الطلب.
• الاستقامة: انحراف ≤0.3٪ من طول العارضة.
• تحليل التركيب الكيميائي وفقًا لـ ASTM A36 أو Q345B.
• فحص اللحام والطلاء قبل التغليف النهائي.

يضمن ضمان الجودة المتسق هذا أداءً يمكن التنبؤ به في تجميع الموقع، مما يقلل من وقت التركيب بنحو 15٪ ويقلل من تكرار إعادة العمل أثناء الضبط في الموقع.

الأسئلة الشائعة: إرشادات عملية للمهندسين ومديري المشتريات

كيف أختار بين عارضة I المدلفنة على الساخن والمقاطع الأخرى مثل العارضة H أو الصلب القنوي؟

تعد عوارض I المدلفنة على الساخن مثالية للامتدادات الأطول (6-12 مترًا) والتطبيقات التي تتطلب مقاومة عالية للانحناء، بينما تفضل العوارض H للأحمال المحورية الأثقل. يناسب الصلب القنوي مكونات الإطار الثانوية الأصغر. يعتمد الاختيار على سعة العزم والتباعد وتوحيد الحمل.

ما هو الوقت القياسي للتسليم للعوارض I المدلفنة على الساخن المخصصة؟

بالنسبة للمقاسات القياسية، يستغرق التسليم عادةً 10-15 يومًا. قد تمتد المقاطع المخصصة أو غير القياسية المنتجة بموجب ترتيبات OEM إلى 20-25 يومًا اعتمادًا على الكمية ومتطلبات الطلاء. تحافظ Hongteng Fengda على قدرة مستقرة لضمان جداول تسليم متسقة.

كيف يؤثر سمك الطلاء على تكلفة الصيانة؟

يمكن أن يضاعف طلاء الزنك بسمك 70 ميكرومتر وقت مقاومة التآكل مقارنةً بالصلب غير المطلي، مما يقلل من تكرار إعادة الطلاء من كل 5 سنوات إلى كل 10 سنوات، وبالتالي يخفض تكلفة الصيانة مدى الحياة بنحو 40٪ للتطبيقات الساحلية.

هل يمكن دمج عوارض I المدلفنة على الساخن مع المقاطع المشكلة على البارد في هيكل واحد؟

نعم. من الشائع دمج العوارض المدلفنة على الساخن مع المقاطع المشكلة على البارد مثل الزوايا والقنوات والعوارض العرضية على شكل Z في ورش العمل الكبيرة. المفتاح هو ضمان درجة مادة موحدة (Q235B-Q345B) ومطابقة حمل مناسبة لتجنب الاختلافات في الانبعاج أثناء الخدمة.

الخلاصة والخطوات التالية

يتطلب اختيار عارضة I المدلفنة على الساخن المناسبة أكثر من مجرد التحقق من الحجم والسعر - فهو يتطلب فهمًا هندسيًا لسلوك الحمل ودرجة المادة وتفاصيل الوصلة والحماية من التآكل والتحكم في التسامح. يساعد تجنب الأخطاء الخمسة الشائعة المذكورة أعلاه في ضمان السلامة الهيكلية طويلة المدى والكفاءة وتحسين التكلفة عبر مشاريع البناء والصناعية.

بصفتها شركة تصنيع وتصدير موثوقة للصلب الهيكلي من الصين، تقدم Hongteng Fengda دعمًا شاملاً للمشترين العالميين، من الاستشارات الفنية إلى الإنتاج المخصص وفقًا لمعايير ASTM وEN وJIS وGB. سواء كنت بحاجة إلى عوارض I للأحمال الثقيلة أو عوارض عرضية مشكلة بدقة أو أنظمة مسامير متكاملة، يمكن لفريقنا الهندسي تقديم حلول مصممة للأداء والموثوقية.

للاستفسارات حول حلول العوارض المخصصة أو الوثائق المعتمدة للجودة أو التعاون OEM، اتصل بـ Hongteng Fengda اليوم للحصول على عرض أسعار مفصل وتوصية هندسية لمشروعك الهيكلي التالي.
