عندما تكون شهادات المصنع مفقودة، يصبح قياس شعاع الفولاذ بدقة أمرًا بالغ الأهمية للسلامة والامتثال واستمرارية المشروع. سواء كنت بحاجة إلى التحقق من وزن العوارض، أو تأكيد وزن العارضة I، أو التمييز بين مقاطع الزاوية مقابل القناة، فإن طرق التحقق الميداني — مثل القياس بالفرجار، والمسح البعدي، وحساب الوزن بناءً على الكثافة — ضرورية للمستخدمين وفرق المشتريات ومديري الجودة. يوضح هذا الأسئلة الشائعة تقنيات عملية متوافقة مع المعايير لقياس عوارض الفولاذ والجيزان والقضبان المربعة والقضبان الدائرية والمزيد — مما يضمن الموثوقية حتى بدون وثائق. بدعم من خبرة Hongteng Fengda كشركة تصنيع ومصدر موثوق للفولاذ الهيكلي من الصين، تدعم هذه الطرق المشترين العالميين في أمريكا الشمالية وأوروبا وخارجها.

لماذا لا يمكن التفاوض بشأن التحقق الميداني بدون شهادات المصنع

تعد شهادات المصنع العمود الفقري القانوني والتقني لتسليم الفولاذ الهيكلي — فهي تتحقق من التركيب الكيميائي والخصائص الميكانيكية وتسامحات الأبعاد وإمكانية التتبع وفقًا لـ ASTM A6/A6M أو EN 10025 أو GB/T 706. عندما يتم فقدان هذه المستندات أو إساءة حفظها أو عدم إصدارها أبدًا، تصبح الافتراضات حول وزن العارضة I أو الهندسة المقطعية مسؤوليات عالية الخطورة. على سبيل المثال، قد ينحرف شعاع IPE300 الاسمي 300×150×6.5×9 مم بما يصل إلى ±0.5 مم في سمك الشفة تحت تسامحات EN 10034 — وهو ما يكفي لتغيير وزن العوارض النظري بنسبة 1.2–1.8٪. في الهياكل الفولاذية متعددة الطوابق، تتراكم مثل هذه التناقضات عبر مئات الأعضاء، مما يؤثر على تخطيط حمل الرافعة وتصميم الوصلات ومواصفات الحماية من الحرائق.

غالبًا ما يواجه موظفو المشتريات ضغوطًا لـ "المضي قدمًا" بدون أوراق — لكن تخطي التحقق يؤدي إلى تجاوز التكاليف بسبب إعادة العمل أو الرفض أثناء التفتيش من طرف ثالث (مثل TÜV أو UL) أو عدم الامتثال لقوانين البناء المحلية مثل الفصل 22 من IBC أو Eurocode 3. يجب على مديري الجودة التعامل مع المواد غير الموثقة على أنها *غير مثبتة حتى يتم إثباتها*، وليس *يفترض أنها متوافقة*. لهذا السبب تدرب Hongteng Fengda الفرق الميدانية في جميع أنحاء جنوب شرق آسيا والشرق الأوسط على استخدام أدوات معايرة — وليس التخمين — عند التحقق من أبعاد الجيزان الفولاذية أو تأكيد تناسق أرجل الزاوية الفولاذية قبل التثبيت.

بروتوكولات القياس الميداني خطوة بخطوة للمقاطع الهيكلية

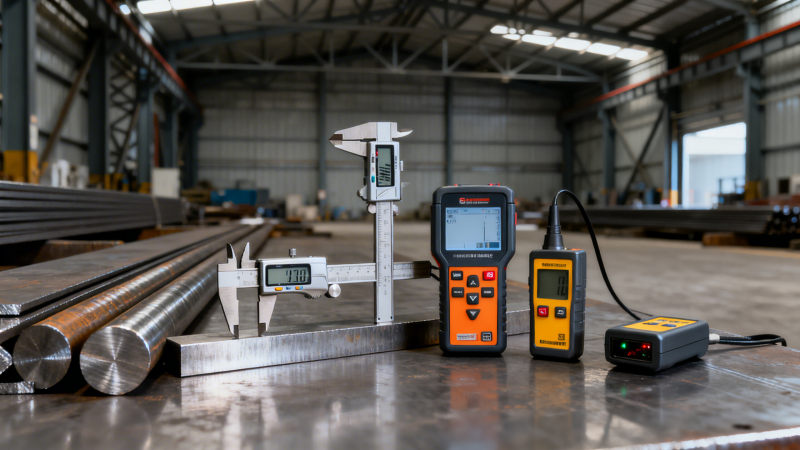

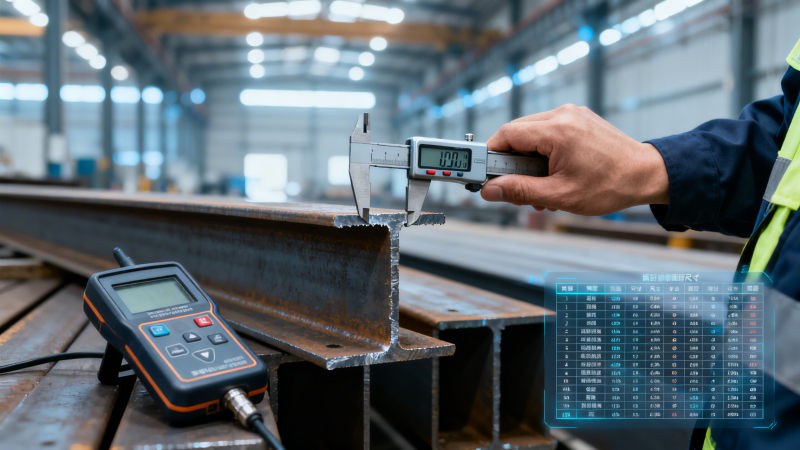

يبدأ القياس الميداني الدقيق باختيار الأداة وينتهي بالتحقق المتبادل. استخدم الفرجار الرقمي (دقة ±0.02 مم) لسمك الشفة/الويب، ومقاييس سمك بالموجات فوق الصوتية للأسطح المطلية أو المتآكلة، وأجهزة قياس المسافة بالليزر (±1 مم) للتحقق من الطول الكلي والاستقامة. قم دائمًا بالقياس في ثلاثة مواقع على طول كل عضو: بالقرب من كلا الطرفين ومنتصف الامتداد — للكشف عن التضيق أو الانحناء.

لتأكيد وزن العارضة I، سجل: (1) عرض الشفة وسمكها، (2) ارتفاع الويب وسمكه، و(3) الطول الكلي. أدخل القيم في الصيغة القياسية:  الوزن (كجم/م) = [2 × عرض الشفة × سمك الشفة + (ارتفاع الويب − 2 × سمك الشفة) × سمك الويب] × 7.85  حيث 7.85 كجم/دسم³ هي الكثافة الاسمية للفولاذ الكربوني. قارن النتيجة مع الجداول المنشورة (مثل ASTM A6 الملحق A أو EN 10365). الانحرافات >±2.5٪ تستدعي تحليلًا كاملًا للقسم أو اختبارًا معمليًا.

ما بعد الأبعاد: التحقق من الوزن عبر الكثافة والحجم

لا يضمن القياس البعدي وحده صحة وزن العارضة I — خاصة إذا اختلفت درجة الفولاذ (مثل Q235 مقابل S355). هنا يأتي دور التحقق من الوزن الحجمي. قطع عينة ممثلة بطول 300 مم (بموافقة العميل)، وزِنها بدقة على مقياس معاير (±0.1 جم)، ثم احسب الكثافة الفعلية: ρ = الكتلة / الحجم. النطاق المقبول: 7.75–7.88 كجم/دسم³ للفولاذ الهيكلي منخفض الكربون. تشير القيم خارج هذا النطاق إلى انحراف في السبيكة أو المسامية أو التلوث.

لمقاطع الجيزان الفولاذية طويلة الامتداد حيث لا يمكن القطع، استخدم طريقة الإزاحة المائية (مبدأ أرخميدس) على قطع أصغر — أو استخدم أجهزة تحليل XRF المحمولة لتأكيد التركيب العنصري (Fe، C، Mn، Si) والاستدلال على امتثال الدرجة. توفر Hongteng Fengda تقارير XRF اختيارية عند الطلب لطلبات OEM، مما يعزز إمكانية التتبع حتى عند تأخر شهادات المصنع. هذا النهج المزدوج — البعدي + المعدني — يبني أدلة جاهزة للتدقيق للمفتشين وشركات التأمين على حد سواء.

نصائح عملية لفرق المشتريات وضمان الجودة في سلاسل التوريد العالمية

يجب على محترفي المشتريات الذين يتوريدون من الصين أو مراكز تصدير أخرى تضمين بنود التحقق الميداني في أوامر الشراء — ليس كاستثناءات، ولكن كشروط قياسية. حدد التسامحات المطلوبة (مثل "سمك الشفة ±0.3 مم وفقًا لـ EN 10034")، والأدوات المقبولة (مثل "فرجار Mitutoyo، موديل CD-6")، وتنسيق التقرير (PDF مع صور مؤرخة وسجلات فني موقعة). اشترط التحقق قبل الشحن للعناصر عالية الخطورة مثل حبل الأسلاك الفولاذية أو المكونات المجلفنة حيث تؤثر سلامة الطلاء على الأداء.

على سبيل المثال، الأسلاك الفولاذية المجلفنة المتوفرة بدرجات Q195/Q235 مع طلاء الزنك 8–25 جم/م² — يتم التحقق منها بشكل روتيني باستخدام مقاييس الحث المغناطيسي واختبارات الانحناء وفقًا لـ ASTM A641. إن المرونة القوية و مقاومة التآكل الجيدة تجعلها مثالية لعزل الحواجز وتطبيقات شبكة الأسلاك حيث تؤثر قوة الشد (350–550 ميجا باسكال) والمطيلية مباشرة على عمر الخدمة. يضمن دمج مثل هذه الفحوصات المخصصة للمنتج في بروتوكولات التحقق الأوسع للعوارض ثقة شاملة في المواد.

متى تصعيد الأمر: علامات الخطر التي تتطلب اختبارًا معمليًا

ليس كل تناقض يتطلب تدخلًا معمليًا فوريًا — لكن بعض الأنماط تفعل ذلك. أبلغ عن الاختبار المعدني إذا: (1) انحراف وزن العوارض المحسوب >3٪ عن النظري؛ (2) تباين قراءات صلابة السطح >HV20 عبر قسم واحد؛ (3) كشف الفحص البصري عن هيكل حبيبي غير متسق أو شوائب خبثية؛ أو (4) كشف الاختبار بالموجات فوق الصوتية عن تفتقات داخلية >0.2 مم عمقًا. قد تشير هذه العيوب إلى عيوب درفلة أو معالجة حرارية غير صحيحة أو استبدال مواد — وهي قضايا لا يمكن حلها عن طريق الفحوصات البعدية وحدها.

تحتفظ Hongteng Fengda بشراكات مع مختبرات معتمدة من CNAS في تيانجين وشنغهاي لإجراء اختبارات الشد وتأثير شاربي والتحليل الطيفي بسرعة (≤5 أيام عمل). نقدم تقارير اختبار ثنائية اللغة متوافقة مع ASTM E8/E23 و ISO 6892 — لدعم الامتثال للمشاريع الخاضعة لـ ASME BPVC أو API RP 2A أو EN 1090-2. هذه البنية التحتية تمكن المشترين من سد فجوات التحقق دون تأخير جداول الموقع.

باختصار، يتطلب التحقق من كيفية قياس شعاع فولاذي بدون شهادات مصنع دقة منهجية — وليس ارتجالًا. من حساب وزن العارضة I باستخدام الفرجار إلى التحقق من الكثافة وتصعيد علامات الخطر، كل خطوة تعزز سلامة الهيكل واليقين التعاقدي. بصفتنا شركة تصنيع ومصدر معتمدة للفولاذ الهيكلي من الصين، تقدم Hongteng Fengda جودة متسقة عبر الزاوية الفولاذية، القضيب المربع الفولاذي، القضيب الدائري الفولاذي، والمقاطع المخصصة — مدعومة بشهادات ISO 9001 و CE و SGS. هل تحتاج إلى بيانات عوارض موثقة، أو تقارير أبعاد مخصصة، أو حلول مجلفنة بدرجة OEM؟ اتصل بـ Hongteng Fengda اليوم للحصول على دعم هندسي سريع وتسليم عالمي موثوق.
